Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.
Ang mga variable na frequency drive ay nagbibigay ng mahusay na kontrol sa bilis ng motor at pamamahala ng enerhiya, ngunit ang kanilang pagpapatakbo ng high-frequency switching ay maaaring magpasok ng mga harmonic na alon, pagbabagu-bago ng boltahe, at karagdagang de-koryenteng stress sa konektadong kagamitan.

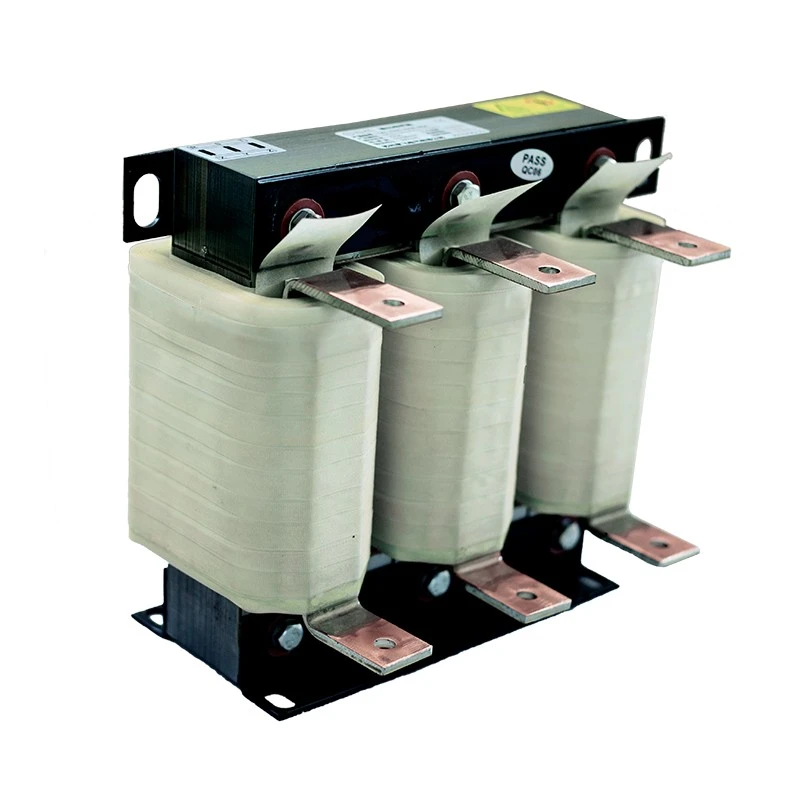

Pinapabuti ng Dufew Electric Variable Frequency Drive Reactor ang pagganap ng VFD system sa pamamagitan ng pagdaragdag ng angkop na impedance sa circuit. Ayon sa posisyon ng pag-install at mga kinakailangan ng system, nagbibigay ito ng iba't ibang mga function ng proteksyon para sa parehong bahagi ng supply ng kuryente at bahagi ng pagkarga ng motor.
Ang pagpili ay depende sa kung ang pangunahing hamon sa kuryente ay nangyayari sa bahagi ng supply ng kuryente o bahagi ng pagkarga ng motor.
Kapag naka-install sa input side ng isang VFD, nakakatulong ang reactor na pahusayin ang kalidad ng kuryente, bawasan ang harmonic influence, at limitahan ang lumilipas na kasalukuyang epekto.
Kapag naka-install sa output side ng isang VFD, nakakatulong itong i-optimize ang mga kondisyon ng kuryente sa gilid ng motor, bawasan ang stress na nauugnay sa switching, at pahusayin ang pagiging maaasahan ng drive system.
Ginawa gamit ang low-loss cold rolled silicon steel cores, Class F insulation materials, vacuum impregnation technology, at optimized winding structures, ang Dufew reactors ay nagbibigay ng stable na inductance performance, maaasahang thermal na katangian, at pangmatagalang tibay ng industriya.
Ang iba't ibang mga pang-industriya na kapaligiran ay nangangailangan ng iba't ibang mga pagsasaayos ng reaktor. Nagbibigay ang Dufew ng mga solusyon na nakabatay sa application ayon sa aktwal na mga kondisyon ng operating, istraktura ng system, at mga kinakailangan sa elektrikal, na tumutulong na mapabuti ang parehong power-side at motor-side na performance.
Naka-install sa pagitan ng power supply at VFD input terminal, ang input-side configuration ay pangunahing ginagamit upang mapabuti ang electrical environment ng drive system. Nakakatulong itong bawasan ang epekto ng harmonic current at input surge current habang pinapabuti ang katatagan ng power supply at nililimitahan ang interference na maaaring makaapekto sa mga PLC, sensor, at iba pang control equipment.
Ang pagsasaayos na ito ay angkop para sa mga pasilidad na pang-industriya na may maraming VFD system, kagamitan na gumagana sa ilalim ng hindi matatag na kondisyon ng kuryente, at mga application kung saan kinakailangan ang pinahusay na kalidad ng kuryente.
Naka-install sa pagitan ng VFD output terminal at motor, ang output-side configuration ay nakatutok sa pagpapabuti ng motor-side operating condition. Nakakatulong ito na bawasan ang stress ng paglipat ng PWM, pagbutihin ang kalidad ng output waveform, at limitahan ang pagkagambala sa kuryente, na sumusuporta sa mas matatag at maaasahang operasyon ng motor.
Kasama sa mga karaniwang application ang mga malayuang koneksyon ng motor, heavy-duty na makinarya, at kagamitan kung saan mahalaga ang pinahusay na pagiging maaasahan ng motor.
Para sa mga application na apektado ng hindi matatag na kundisyon ng kuryente o harmonic interference, ang mga reactor ay tumutulong na mabawasan ang harmonic current impact, mapabuti ang power supply stability, at limitahan ang mga lumilipas na pagbabago sa kasalukuyang. Maaari din nilang bawasan ang elektrikal na interference na nakakaapekto sa sensitibong kagamitan, na ginagawang angkop ang mga ito para sa mga sistemang pang-industriya na may maraming drive o mahigpit na kinakailangan sa kalidad ng kuryente.
Sa bahagi ng motor, ang reactor ay nakakatulong na mabawasan ang electrical stress na dulot ng high-frequency switching at mapabuti ang mga kondisyon ng output circuit. Sinusuportahan nito ang maaasahang pagpapatakbo ng motor at maaaring makatulong na mabawasan ang mga abnormal na pagkaantala sa panahon ng hinihingi na mga kondisyon ng pagpapatakbo.
Gumagamit ang mga Dufew reactor ng low-loss cold rolled silicon steel cores, mga optimized na disenyo ng magnetic circuit, at precision winding technology upang mapanatili ang stable na katangian ng inductance sa patuloy na operasyon. Ang resultang istraktura ay nakakatulong na mabawasan ang magnetic loss at pagtaas ng temperatura habang sinusuportahan ang maaasahang pangmatagalang pagganap.
Pinagsasama ng insulation system ang mga materyales sa insulation ng Class F na may vacuum impregnation at mga proseso ng pagpapagaling sa mataas na temperatura. Ang konstruksiyon na ito ay nagpapabuti sa moisture resistance, mekanikal na lakas, at thermal durability, na tumutulong sa reactor na mapanatili ang maaasahang pagganap at mas mahabang buhay ng serbisyo sa mga industriyal na kapaligiran.
Sinusuportahan ng Dufew ang mga naka-customize na solusyon sa reactor batay sa na-rate na boltahe, na-rate na kasalukuyang, mga kinakailangan sa pagbaba ng boltahe, istraktura ng pag-install, paikot-ikot na materyal, at mga kinakailangan sa proteksyon. Ang pagsasaayos ay maaaring iakma sa iba't ibang mga parameter ng kuryente at mga layout ng cabinet.
Kasama sa mga available na opsyon ang mga paikot-ikot na tanso o aluminyo, patayo o pahalang na pag-install, at iba't ibang istruktura ng proteksyon gaya ng mga bukas na disenyo ng IP00 at mga enclosure ng proteksyon ng IP20. Ang kakayahang umangkop na ito ay nagbibigay-daan sa reactor na maisama sa isang malawak na hanay ng VFD at mga sistema ng kapangyarihang pang-industriya.
Ang mga solusyon sa reaktor ng Dufew ay malawakang ginagamit sa:
| Aplikasyon | Pangunahing Kinakailangan |
|---|---|
| Variable frequency drive system | Pagbutihin ang katatagan at pagiging maaasahan ng elektrikal |
| Kagamitang pang-industriya na automation | Bawasan ang electrical interference |
| Mga pump at fan system | Suportahan ang tuluy-tuloy na operasyon ng motor |
| Mga crane at kagamitan sa pag-angat | Pahusayin ang pagiging maaasahan sa ilalim ng mga dynamic na pagkarga |
| Mga elevator | Pahusayin ang katatagan ng drive system |
| Injection molding machine | Pagbutihin ang pagganap ng kontrol ng motor |
| Makinarya sa tela | Panatilihin ang matatag na operasyon |
| Mga kagamitan sa pagsubok sa industriya | Pagbutihin ang pagkakapare-pareho ng kuryente |
Ang tamang pagsasaayos ng reaktor ay nakasalalay sa aktwal na mga kinakailangan ng system.
| Kondisyon ng Application | Inirerekomendang Solusyon |
|---|---|
| Hindi magandang kalidad ng kuryente o harmonic interference | Input-side reactor |
| Maramihang VFD na nagbabahagi ng isang power source | Input-side reactor |
| Kinakailangan sa proteksyon ng motor | Output-side reactor |
| Long-distance na koneksyon ng motor | Output-side reactor |
| Madalas na acceleration at deceleration | Output-side reactor |
| Kumpletuhin ang VFD system optimization | Pasadyang solusyon sa reaktor |
Nagbibigay ang Dufew ng suporta sa engineering upang magrekomenda ng mga angkop na detalye ayon sa boltahe, kasalukuyang, posisyon ng pag-install, at kapaligiran sa pagpapatakbo.
Ang pagpili ng tamang reactor ay nangangailangan ng pagsasaalang-alang sa mga parameter ng VFD, aktwal na kundisyon ng system, at kinakailangang antas ng proteksyon. Ang pagtutugma ng mga salik na ito sa mga katangiang elektrikal at mekanikal ng reaktor ay nakakatulong na matiyak ang matatag na operasyon at wastong pagsasama sa sistema ng pagmamaneho.
Kabilang sa mga pangunahing parameter ng VFD ang rate na boltahe, rate ng kasalukuyang, kapangyarihan ng motor, at dalas ng pagpapatakbo. Tinutukoy ng mga halagang ito ang mga pangunahing pangangailangang elektrikal ng reaktor at dapat na tumugma sa mga detalye ng drive system.
Dapat ding suriin ang posisyon ng pag-install, kondisyon ng power supply, distansya ng koneksyon ng motor, mga katangian ng pagkarga, at operating environment. Halimbawa, maaaring mangailangan ng ibang configuration ng reactor ang mahahabang mga kable ng motor, madalas na pagbabago ng pagkarga, o hinihingi ang mga industriyal na kapaligiran.
Ang kinakailangang function ng proteksyon ay isa pang mahalagang pagsasaalang-alang. Depende sa application, ang reactor ay maaaring piliin upang mabawasan ang harmonic impact, mapabuti ang power stability, magbigay ng proteksyon sa gilid ng motor, matugunan ang mga partikular na kinakailangan sa pagbaba ng boltahe, o suportahan ang tuluy-tuloy na operasyon sa ilalim ng hinihingi na mga load.
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Variable Frequency Drive Reactor |
| Aplikasyon | Input / Output Side VFD Applications |
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Na-rate na Kasalukuyan | 5A - 3800A |
| Phase | Single Phase / Three Phase |
| Dalas | 50Hz / 60Hz / Customized hanggang 500Hz |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Paikot-ikot na Materyal | Copper / Aluminyo |
| Uri ng Pag-install | Patayo / Pahalang |
| Paraan ng Paglamig | Natural na Paglamig ng Hangin |
| Kakayahang Overload | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo |
| Lakas ng Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ (1000VDC) |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | Class F (155℃) |
| Flame Retardant Grade | UL94V-2 |
| Antas ng Ingay | ≤65dB |
| Buhay ng Serbisyo | ≥15 taon |
| Mga pamantayan | IEC289 / GB10229 / JB9644 |
Halimbawa: CAL-4321-0250-EISA
| Code | Paglalarawan |
|---|---|
| CAL | Serye ng AC Reactor |
| 4 | Antas ng Boltahe |
| 3 | Tatlong Yugto |
| 2 | Uri ng Reaktor |
| 1 | Pagbaba ng Boltahe |
| 0250 | Na-rate na Kasalukuyan |
| EI | Pangunahing Istruktura |
| S/W | Istraktura ng Pag-install |
| A/C | Paikot-ikot na Materyal |
Dalubhasa ang Dufew Electric sa mga bahagi ng power electronics, kabilang ang mga reactor, resistors, braking system, transformer, at customized na mga solusyong elektrikal. Saklaw ng mga kakayahan sa pagmamanupaktura nito ang core processing, winding, insulation treatment, at electrical performance verification para sa iba't ibang pang-industriyang aplikasyon.
Kasama sa proseso ng pagmamanupaktura ang pagproseso ng silicon steel core, precision coil winding, vacuum impregnation, high-temperature curing, at electrical performance testing. Nakakatulong ang mga prosesong ito na mapanatili ang pare-parehong mga katangian ng produkto at maaasahang pagganap sa patuloy na operasyon.
Saklaw ng inspeksyon ng kalidad ang paglaban sa pagkakabukod, pagtiis ng boltahe, pagtaas ng temperatura, at pag-verify ng pagganap ng kuryente. Ang bawat pagsubok ay nagbibigay ng karagdagang pag-verify ng pagiging maaasahan ng pagkakabukod, pagganap ng thermal, at pangkalahatang kalidad ng kuryente.
Sinusuportahan ng Dufew ang customized na disenyo, kooperasyon ng OEM at ODM, at pagmamanupaktura batay sa mga drawing ng customer at mga kinakailangan sa aplikasyon. Available din ang teknikal na dokumentasyon at mga serbisyo sa engineering ng aplikasyon upang suportahan ang pagpili ng produkto, pagsasama ng system, at pagbuo ng proyekto.
Ang mga produkto ng Dufew ay ginawa ayon sa kinikilalang mga kinakailangan sa industriya, kabilang ang:
- ISO 9001 Quality Management System
- Pagsunod sa CE
- IEC289
- GB10229
- JB9644
Nagbibigay ang Dufew ng mga export-standard na solusyon sa packaging ayon sa mga sukat ng produkto, timbang, at mga kinakailangan sa transportasyon.
Kasama sa packaging ang:
- Proteksyon na lumalaban sa shock
- Moisture-resistant na packaging
- I-export ang mga kahoy na kaso
- Mga talaan ng inspeksyon bago ang kargamento
Tinitiyak ng mga hakbang na ito ang ligtas na transportasyon at maaasahang pagganap ng pag-install.
| Paghahambing | Variable Frequency Drive Reactor | Maginoo AC Reactor |
|---|---|---|
| Layunin ng Aplikasyon | Dinisenyo para sa mga sistema ng VFD na may mga katangiang harmonic at PWM | Pangkalahatang kasalukuyang paglilimita ng mga aplikasyon |
| Kakayahang umangkop sa Dalas | Sinusuportahan ang 50Hz-500Hz operating kondisyon | Pangunahing idinisenyo para sa karaniwang dalas |
| Proteksyon ng Motor | Binabawasan ang stress ng boltahe ng PWM at kasalukuyang nagcha-charge ng cable | Limitadong kakayahan sa proteksyon ng motor |
| Flexibility ng Pag-install | Maaaring i-configure para sa input o output application | Karaniwang idinisenyo para sa isang nakapirming aplikasyon |
| Industrial Compatibility | Angkop para sa VFD-driven na makinarya | Angkop para sa mga pangkalahatang sistema ng kuryente |
Inirerekomenda ang isang reactor kapag ang sistema ng VFD ay nakakaranas ng harmonic interference, pagbabagu-bago ng boltahe, madalas na overcurrent na mga alarma, mahabang distansya ng cable ng motor, o mga kinakailangan sa proteksyon ng motor insulation.
Ang pag-install sa gilid ng input ay pangunahing pinili para sa pagpapabuti ng kalidad ng kuryente at pagbabawas ng harmonic.
Pangunahing pinili ang pag-install sa gilid ng output para sa pagpapabuti ng mga kondisyon ng kuryente sa gilid ng motor at pagpapahusay ng pagiging maaasahan ng drive.
Ang pagpili ay depende sa mga kundisyon ng system, mga kinakailangan sa kagamitan, at operating environment.
Makakatulong ito na mabawasan ang harmonic interference, pagbabagu-bago ng boltahe, electrical stress, at hindi matatag na operasyon na dulot ng hinihingi na mga kondisyon sa pagpapatakbo ng industriya.
Oo. Sinusuportahan ng Dufew ang customized na boltahe, kasalukuyang, pagbaba ng boltahe, paikot-ikot na materyal, istraktura ng pag-install, at mga parameter ng elektrikal ayon sa mga kinakailangan ng proyekto.
Nagbibigay ang Dufew Electric ng mga customized na AC reactor solution para sa mga industrial drive system na may propesyonal na kakayahan sa pagmamanupaktura, suporta sa engineering, at mahigpit na kontrol sa kalidad.
Mula sa pagpapabuti ng kalidad ng kuryente hanggang sa pag-optimize ng motor drive, tinutulungan ng Dufew ang mga customer na pahusayin ang pagiging maaasahan ng kagamitan, bawasan ang electrical stress, at makamit ang matatag na pangmatagalang operasyon.
Makipag-ugnayan sa Dufew Electric para sa customized na disenyo ng reactor at kooperasyon ng OEM.
