Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

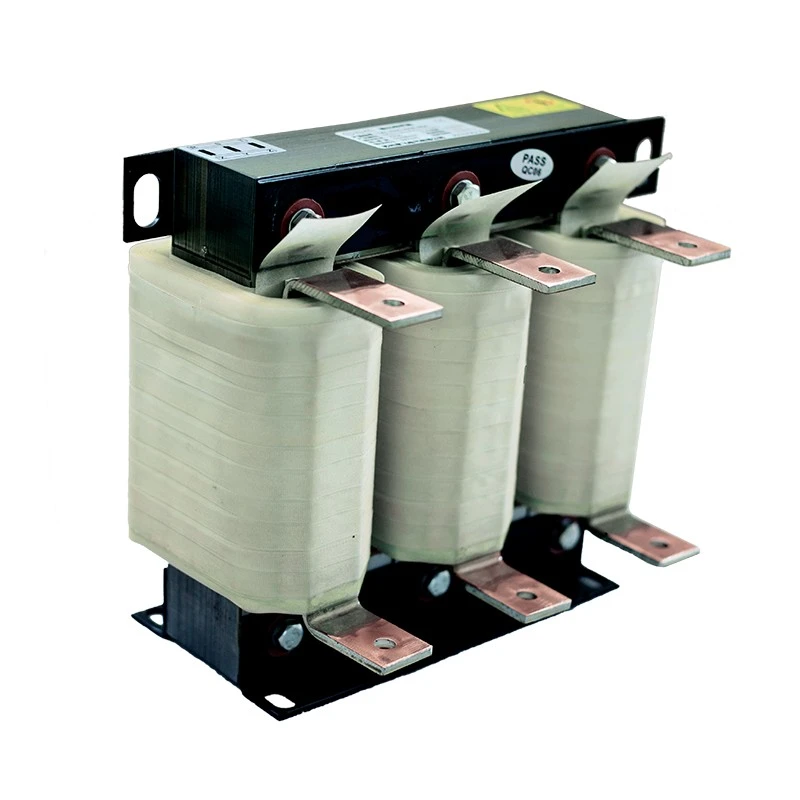

Ang Dufew Electric AC Line Reactor ay naka-install sa pagitan ng AC power supply at VFD input terminal upang magbigay ng kinokontrol na impedance, na tumutulong sa pagpapatatag ng kasalukuyang daloy at pagbutihin ang pangkalahatang elektrikal na kapaligiran.
Tumutulong ang reactor na bawasan ang harmonic current na nabuo ng mga circuit ng VFD rectifier, limitahan ang mga biglaang pagbabago sa kasalukuyang, protektahan ang mga bahagi ng input ng inverter, at pahusayin ang pangkalahatang pagiging maaasahan ng power system.
Ang mga modernong variable frequency drive (VFD) ay gumagamit ng high-speed switching technology para kontrolin ang bilis ng motor at pahusayin ang energy efficiency. Gayunpaman, ang proseso ng paglipat at mga nonlinear na katangian ng input ay maaaring magpasok ng mga electrical disturbance sa power system.
Kung walang tamang proteksyon sa input, ang mga VFD system ay maaaring makaranas ng harmonic current distortion, input current spike, pag-iiba ng boltahe, electrical interference, at pagtaas ng stress sa mga bahagi ng inverter.
Ang mga isyung ito ay maaaring humantong sa sobrang pag-init ng mga de-koryenteng kagamitan, pinababang buhay ng serbisyo ng inverter, pinsala sa mga DC bus capacitor, hindi matatag na pagpapatakbo ng motor, at hindi inaasahang downtime ng kagamitan.
Ang mga VFD input rectifier ay maaaring makabuo ng mga harmonic current na nakakaapekto sa electrical network, lalo na sa mga pasilidad na nagpapatakbo ng maraming inverter system.
Binabawasan nito ang maharmonya na epekto sa pamamagitan ng pagdaragdag ng impedance sa input circuit, na tumutulong na mapabuti ang kalidad ng kuryente at mapanatili ang isang mas matatag na kapaligirang elektrikal.
Kasama sa mga benepisyo ang:
- Nabawasan ang harmonic na feedback sa power supply
- Pinahusay na katatagan ng waveform ng boltahe
- Nabawasan ang interference sa pagitan ng mga de-koryenteng kagamitan
- Mas mahusay na proteksyon para sa mga power capacitor at mga transformer
Para sa mga pabrika na may maraming variable na speed drive, nakakatulong itong lumikha ng mas maaasahan at matatag na sistema ng kuryente.
Sa panahon ng pagsisimula ng motor, pagbilis, pagbabago ng pagkarga, o hindi matatag na kondisyon ng kuryente, maaaring mangyari ang sobrang kasalukuyang epekto at makaapekto sa mga bahagi ng inverter.
Ang reactor ay nakakatulong na mabawasan ang electrical stress sa pamamagitan ng paglilimita sa input surge current, pagbabawas ng stress sa rectifier bridges, pagprotekta sa inverter DC bus component, at pagpapabuti ng pangmatagalang pagiging maaasahan ng VFD.
Ito ay partikular na angkop para sa mga sistema ng pang-industriya na kapangyarihan na may mataas na kapasidad ng short-circuit o mga transformer na mababa ang impedance.
Ang mga pang-industriyang kapaligiran ay nangangailangan ng mga de-koryenteng bahagi na maaaring patuloy na gumana sa ilalim ng pagbabago ng mga karga at hinihingi ang mga kondisyon sa pagtatrabaho.
Ang Dufew Electric AC Line Reactor ay gumagamit ng na-optimize na electromagnetic na disenyo at teknolohiya ng pagkakabukod upang makamit ang matatag na pagganap ng inductance, mas mababang pagtaas ng temperatura, nabawasan ang electromagnetic vibration, at maaasahang pangmatagalang operasyon.
Gumagamit ang reactor ng mataas na kalidad na cold rolled silicon steel core na materyales upang mabawasan ang mga pagkalugi ng magnetic at mapanatili ang matatag na pagganap ng inductance sa patuloy na operasyon.
Ang disenyong ito ay nagbibigay ng:
- Mas mababang pagkawala ng enerhiya at pinahusay na kahusayan sa pagpapatakbo
- Mas mahusay na thermal performance sa ilalim ng tuluy-tuloy na mga kondisyon ng pagkarga
- Matatag na mga katangian ng kuryente
- Maaasahang pagganap para sa pangmatagalang operasyong pang-industriya
Batay sa iba't ibang kasalukuyang kinakailangan, ang Dufew Electric ay nagbibigay ng mga na-optimize na istruktura ng paikot-ikot upang matiyak ang maaasahang pagganap ng elektrikal sa iba't ibang mga pang-industriya na aplikasyon.
Mga tampok ng paikot-ikot na disenyo:
- Copper o aluminum winding na opsyon para sa iba't ibang pangangailangan sa aplikasyon
- Mataas na kasalukuyang disenyo ng konduktor upang suportahan ang hinihingi na mga kondisyon sa pagpapatakbo
- Pinahusay na pagganap ng pagwawaldas ng init
- Nabawasan ang pagtaas ng temperatura ng paikot-ikot sa panahon ng operasyon
Ang na-optimize na istraktura na ito ay nagbibigay-daan sa reactor na matugunan ang iba't ibang mga pang-industriya na kasalukuyang kinakailangan habang pinapanatili ang matatag at mahusay na operasyon.
Ang paikot-ikot na pagpupulong ay pinoproseso sa pamamagitan ng vacuum impregnation at mataas na temperatura na paggamot, pagpapabuti ng pagganap ng pagkakabukod at pagpapahusay ng pangkalahatang lakas ng makina.
Ang proseso ay nagpapabuti:
- Lakas ng pagkakabukod para sa mas ligtas na operasyon
- Katatagan ng mekanikal sa ilalim ng mga kondisyon ng vibration
- Paglaban sa vibration at epekto sa kapaligiran
- Pangmatagalang tibay ng pagpapatakbo
Ang proseso ng pagmamanupaktura na ito ay nakakatulong na mapanatili ang maaasahang pagganap at pinahabang buhay ng serbisyo sa mga pang-industriyang kapaligiran.
Ang pagpili ng tamang AC Line Reactor ay nangangailangan ng pagtutugma ng mga parameter ng reactor sa VFD system.
Sinusuri ng Dufew Electric ang mga sumusunod na salik:
| Parameter ng Pagpili | Pagsasaalang-alang sa Disenyo |
|---|---|
| Boltahe ng VFD | Tinutukoy ang antas ng pagkakabukod at pagsasaayos ng reaktor |
| Na-rate na Kasalukuyan | Tinutukoy ang laki ng konduktor at disenyo ng thermal |
| Lakas ng Motor | Nakakaimpluwensya sa pagpili ng kapasidad ng reactor |
| Pagbaba ng Boltahe | Tinutukoy ang mga kinakailangan sa impedance |
| Dalas ng Pagpapatakbo | Nakakaapekto sa electromagnetic na disenyo |
| Kapaligiran sa Pag-install | Tinutukoy ang proteksyon at istraktura ng pag-mount |
Bago ang panipi, ang mga customer ay dapat magbigay ng:
- VFD rated kapangyarihan
- Input na boltahe
- Rated kasalukuyang
- Kinakailangang pagbaba ng boltahe
- Mga kondisyon sa pag-install
- Operating environment
| item | AC Line Reactor | Output Reactor |
|---|---|---|
| Posisyon ng Pag-install | Sa pagitan ng power supply at VFD input | Sa pagitan ng VFD output at motor |
| Pangunahing Pag-andar | Bawasan ang input harmonics at surge current | Protektahan ang motor insulation at bawasan ang output waveform stress |
| Pangunahing Aplikasyon | Pagpapabuti ng kalidad ng kapangyarihan | Mahabang cable motor na proteksyon |
| Mga Karaniwang Gumagamit | Industrial VFD system | Mga motor na may malayuang mga koneksyon sa cable |
Nagbibigay ang Dufew Electric ng parehong mga solusyon sa input at output reactor ayon sa mga kinakailangan ng system.
Ang iba't ibang mga sistemang pang-industriya ay nangangailangan ng iba't ibang mga pagsasaayos ng kuryente at mga paraan ng pag-install. Nagbibigay ang Dufew Electric ng mga customized na solusyon sa reactor batay sa mga kinakailangan sa aplikasyon, na tumutulong sa mga customer na makamit ang maaasahang pagganap at tuluy-tuloy na pagsasama sa iba't ibang mga sistema ng kontrol sa industriya.
Maaaring i-customize ang reactor ayon sa mga pangunahing parameter ng kuryente, kabilang ang na-rate na boltahe, kasalukuyang na-rate, porsyento ng pagbaba ng boltahe, at dalas ng pagpapatakbo, upang matugunan ang iba't ibang mga kinakailangan sa power system.
Upang umangkop sa iba't ibang mga layout ng cabinet at mga kapaligiran sa pag-install, sinusuportahan ng mga Dufew reactor ang maraming opsyon sa pag-install, kabilang ang pag-install ng cabinet, standalone na pag-install, vertical mounting, at horizontal mounting.
Ayon sa mga partikular na kondisyon ng aplikasyon at kasalukuyang mga kinakailangan, ang mga customer ay maaaring pumili ng angkop na paikot-ikot na materyales, kabilang ang tanso na paikot-ikot o aluminyo na paikot-ikot.
Gamit ang nababaluktot na mga opsyon sa pagsasaayos at mga customized na disenyo, ang mga Dufew reactor ay maaaring isama sa iba't ibang mga sistema ng kontrol sa industriya habang pinapanatili ang matatag at maaasahang operasyon.
Ang Dufew Electric AC Line Reactor ay malawakang ginagamit sa mga sistemang pang-industriya na nangangailangan ng pinahusay na kalidad ng kuryente ng VFD at proteksyon sa kuryente.
| Aplikasyon | Karaniwang Kagamitan | Pangunahing Benepisyo |
|---|---|---|
| Industrial Automation | Mga makinang CNC, mga linya ng produksyon, mga sistema ng servo | Pinahusay na katatagan ng kuryente |
| Mga Sistema sa Pagmamaneho ng Motor | Mga bomba, tagahanga, compressor, conveyor | Nabawasan ang stress ng inverter |
| Mabibigat na Kagamitan | Mga crane, elevator, hoisting system | Maaasahang operasyon sa ilalim ng pagbabago ng mga pagkarga |
| Industriya ng Paggawa | Rolling mill, kagamitan sa pagproseso | Pinahusay na kalidad ng kapangyarihan |
| Renewable Energy System | Mga sistema ng inverter, kagamitan sa pag-iimbak ng enerhiya | Matatag na conversion ng kuryente |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | AC Line Reactor |
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas ng Paggawa | 50Hz / 60Hz / Hanggang 500Hz |
| Na-rate na Kasalukuyan | 5A - 3800A |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Kakayahang Overload | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo |
| Lakas ng Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ (1000VDC) |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | T40/F (155℃) |
| Flame Retardant Grade | UL94V-2 |
| Antas ng Ingay | ≤65dB |
| Buhay ng Serbisyo | ≥15 taon |
| Mga pamantayan | IEC289:1987 / GB10229-88 / JB9644-1999 |
Halimbawa: CAL-4312-0250-EISA
| Code | Paglalarawan |
|---|---|
| CAL | AC Line Reactor |
| 4 | Antas ng Boltahe (2=220V, 4=380V, 6=690V) |
| 3 | Numero ng Phase |
| 1 | Uri ng Reaktor |
| 2 | Pagbaba ng Boltahe |
| 0250 | Na-rate na Kasalukuyan |
| EI | Pangunahing Istruktura |
| S | Istraktura ng Pag-install |
| A | Paikot-ikot na Materyal |
Bago ang paghahatid, ang Dufew Electric ay nagsasagawa ng mga electrical at structural inspection upang matiyak ang maaasahang operasyon.
Kasama sa pagsubok ang:
| Test Item | Kinakailangan |
|---|---|
| Pagsusuri sa Insulation Resistance | ≥100MΩ |
| Pagsusuri sa Lakas ng Dielectric | 3000VAC |
| Pagsusuri sa Pagtaas ng Temperatura | Ayon sa rated load |
| Pagpapatunay ng Parameter ng Elektrisidad | Inductance at kasalukuyang kumpirmasyon |
| Pagsusuri ng Hitsura | Core, winding, inspeksyon ng mga terminal |
Dalubhasa ang Dufew Electric sa mga bahagi ng power electronics at mga customized na solusyong elektrikal, na nagbibigay ng maaasahang AC Line Reactors para sa iba't ibang pang-industriya na aplikasyon.
Sa pinagsama-samang mga kakayahan sa pagmamanupaktura, pinamamahalaan ng Dufew ang mga pangunahing proseso ng produksyon mula sa core processing at coil manufacturing hanggang sa final assembly at quality inspection.
Kasama sa proseso ng pagmamanupaktura ang pagputol ng bakal na silicon, core assembly, at magnetic performance inspection upang matiyak ang matatag na katangian ng electromagnetic.
Nagbibigay ang Dufew ng mga opsyon sa copper at aluminum winding na may propesyonal na insulation treatment at mga proseso ng vacuum impregnation upang mapabuti ang pagiging maaasahan at tibay ng produkto.
Kasama sa panghuling produksyon ang pag-install ng terminal, pagsusuri sa kuryente, at inspeksyon ng kalidad upang matiyak na ang bawat reactor ay nakakatugon sa mga kinakailangang pamantayan sa pagganap.
Ang pinagsama-samang kakayahan sa pagmamanupaktura ay nagbibigay-daan sa Dufew Electric na magbigay ng parehong karaniwang AC Line Reactors at mga customized na solusyon para sa iba't ibang pang-industriya na aplikasyon.
Ang Dufew Electric ay sumusunod sa mga nakaayos na pamamaraan ng pamamahala ng kalidad upang matiyak ang pare-parehong pagganap ng produkto at maaasahang operasyon sa buong buhay ng serbisyo.
Kasama sa mga available na de-kalidad na dokumento ang:
- Sertipikasyon ng Sistema ng Pamamahala ng Kalidad ng ISO
- Sertipikasyon ng CE
- Mga Ulat sa Pagsubok ng Produkto
Ang mga teknikal na dokumento at mga talaan ng inspeksyon ay maaaring ibigay ayon sa mga kinakailangan ng proyekto ng customer.
Ang mga AC Line Reactor ay nangangailangan ng proteksyon laban sa moisture, vibration, at mekanikal na epekto sa panahon ng transportasyon.
Nagbibigay ang Dufew Electric ng:
- Export-standard na packaging
- Proteksyon sa kahalumigmigan
- Reinforced panloob na pag-aayos
- Mga label ng pagkakakilanlan ng produkto
Bago ipadala, kinumpirma ng mga inhinyero:
- Pagtutukoy ng produkto
- Timbang at sukat
- Mga kinakailangan sa pag-install
- Mga kinakailangan sa paghahatid
Piliin ang naaangkop na reactor ayon sa VFD power rating, input voltage, rated current, at kinakailangang pagbaba ng boltahe upang matiyak ang compatibility sa application system.
Bago i-install, suriing mabuti ang kundisyon ng produkto, kasama ang pangunahing kondisyon, paikot-ikot na hitsura, at mga terminal na koneksyon upang matiyak na ang reaktor ay handa na para sa operasyon.
Ang karaniwang paraan ng koneksyon ay:
Power Supply → AC Line Reactor → VFD Input
Ang reactor ay dapat na naka-install sa isang well-ventilated na lugar na may sapat na espasyo para sa pag-alis ng init at pagpapanatili sa hinaharap.
Sa panahon ng koneksyong elektrikal, tiyakin ang tamang mga wiring, secure na terminal connections, at tamang grounding upang mapanatili ang ligtas at maaasahang operasyon.
Pagkatapos ng pag-install, magsagawa ng operation test sa pamamagitan ng pagsuri sa operating noise, pagsubaybay sa pagtaas ng temperatura, at pag-verify sa pangkalahatang performance ng system.
Ang isang AC Line Reactor ay naka-install sa input side ng isang variable frequency drive (VFD) upang mabawasan ang harmonic distortion, limitahan ang mga kasalukuyang surge, pahusayin ang kalidad ng power, at protektahan ang mga bahagi ng inverter mula sa electrical stress.
Not every VFD application requires an input reactor. Inirerekomenda ito para sa mga system na may mga harmonic na problema, hindi matatag na supply ng kuryente, madalas na pagbabago sa kasalukuyang, maraming operasyon ng inverter, o sensitibong kagamitang elektrikal.
Ang angkop na pagbaba ng boltahe ay nakasalalay sa mga kinakailangan sa kalidad ng kapangyarihan ng system, mga harmonic na kondisyon, mga katangian ng pag-input, at kapaligiran sa pagpapatakbo. Sinusuri ng Dufew Electric ang mga parameter ng application at nagrerekomenda ng angkop na configuration.
Oo. Sa pamamagitan ng pagbabawas ng kasalukuyang epekto at stress ng kuryente sa bahagi ng input ng VFD, nakakatulong ito na mapabuti ang katatagan ng system at pahabain ang buhay ng serbisyo ng mga bahagi ng inverter.
Oo. Nagbibigay ang Dufew Electric ng mga customized na solusyon ayon sa boltahe, kasalukuyang, dalas, istraktura ng pag-install, paikot-ikot na materyal, at iba pang mga kinakailangan sa proyekto.
Ang mga customer ay dapat magbigay ng:
- Rating ng kapangyarihan ng VFD
- Input na boltahe
- Rated kasalukuyang
- Kinakailangang pagbaba ng boltahe
- Kapaligiran sa pag-install
- Mga kondisyon sa pagpapatakbo
Nagbibigay ang Dufew Electric ng mga customized na solusyon sa AC Line Reactor para sa mga pang-industriyang customer na nangangailangan ng pinabuting proteksyon ng VFD, harmonic control, at pamamahala ng kalidad ng kuryente.
Sa mga propesyonal na kakayahan sa pagmamanupaktura, suporta sa engineering, at kumpletong mga pamamaraan sa pagsubok, tinutulungan ng Dufew Electric ang mga customer na bumuo ng mga maaasahang solusyon para sa mga sistema ng pagmamaneho ng industriya.
Ipadala ang iyong mga parameter ng VFD at mga kinakailangan sa aplikasyon sa Dufew Electric, at magrerekomenda ang aming mga inhinyero ng angkop na configuration batay sa iyong mga kondisyon sa pagpapatakbo.
