Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

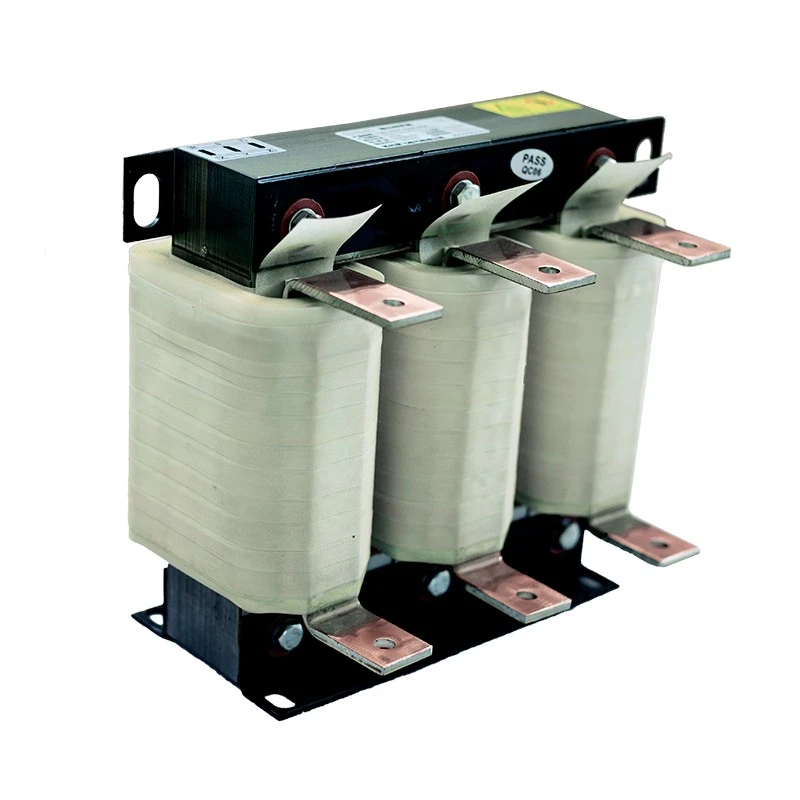

Ang Dufew Electric Output Reactor ay naka-install sa pagitan ng mga VFD output terminal at motor para mapabuti ang kalidad ng power transmission at protektahan ang mga motor system mula sa high-frequency switching stress.
Ang mabilis na pagpapalit ng mga katangian ng PWM output boltahe mula sa mga VFD ay maaaring makabuo ng mataas na dv/dt stress, mga sinasalamin na alon ng boltahe, mga harmonic na alon, at karagdagang cable charging current. Ang mga epektong ito ay nagiging mas seryoso kapag ang mga mahahabang cable ay ginagamit sa pagitan ng inverter at motor.
Sa pamamagitan ng pagdaragdag ng wastong impedance sa output circuit, tinutulungan ng reactor ang makinis na mga waveform ng boltahe, bawasan ang mga spike ng boltahe ng terminal ng motor, babaan ang insulation stress, at pagbutihin ang pagiging maaasahan ng mga industrial drive system.
Gumagamit ang mga Dufew reactor ng mga low-loss na silicon steel core, high-temperature insulation materials, at optimized winding structures para matiyak ang matatag na performance sa ilalim ng tuluy-tuloy na pang-industriyang operasyon.
Kapag ang cable sa pagitan ng inverter at motor ay masyadong mahaba, ang distributed capacitance ng cable ay bumubuo ng karagdagang charging current.
Kung walang tamang proteksyon, maaari itong maging sanhi ng:
- VFD overcurrent alarma
- Hindi matatag na operasyon ng motor
- Tumaas na inverter output stress
- Nabawasan ang pagiging maaasahan ng system
Ang VFD Output Reactor ay binabawasan ang capacitive charging current at pinapabuti ang system stability, lalo na para sa mga application kung saan ang motor ay naka-install na malayo sa inverter cabinet.
Binabawasan ng reaktor ang epekto ng mga pagbabago sa boltahe ng high-frequency na PWM na nabuo ng VFD, na tumutulong na protektahan ang pagkakabukod ng motor sa patuloy na operasyon.
Pinapababa nito ang boltahe ng stress sa mga windings ng motor, binabawasan ang pagtanda ng pagkakabukod, at pinahaba ang buhay ng serbisyo ng motor. Nakakatulong ito na mapabuti ang pangkalahatang pagiging maaasahan ng system, lalo na sa hinihingi na mga pang-industriyang aplikasyon.
Kapag ang mga motor ay naka-install na malayo sa mga cabinet ng VFD, ang mga mahahabang cable ay maaaring magpapataas ng charging current at magdulot ng mga epekto ng reflected na boltahe.
Tumutulong ang reaktor na bawasan ang mga epektong ito sa pamamagitan ng pagpapabuti ng kasalukuyang kalidad ng waveform at paglilimita sa mga pagbabago sa boltahe. Sinusuportahan nito ang mas mahabang distansya ng paghahatid ng cable habang pinapanatili ang matatag na operasyon ng motor.
Nakakatulong ang na-optimize na inductive na disenyo na sugpuin ang mga high-frequency na harmonic na bahagi na nabuo sa panahon ng pagpapatakbo ng VFD.
Binabawasan din nito ang electromagnetic na ingay ng motor, leakage current, at potensyal na interference sa malapit na automation at control equipment, na lumilikha ng mas matatag na operating environment.
Ang reactor ay ginawa gamit ang isang cold rolled silicon steel core, Class F insulation system, proseso ng vacuum impregnation, at mga opsyon sa copper o aluminum winding.
Tinitiyak ng matatag na konstruksyon na ito ang matatag na inductance, pinababang vibration, at maaasahang thermal performance para sa pangmatagalang operasyon ng industriya.
Ang simetriko na three-phase core structure ay nagbibigay ng balanseng magnetic performance sa lahat ng windings.
Nakakatulong ito na bawasan ang mga pagkalugi ng magnetic habang pinapanatili ang matatag na mga katangian ng inductance, tinitiyak ang pare-parehong pagganap ng kuryente sa panahon ng operasyon ng VFD.
Available ang reactor sa iba't ibang configuration, kabilang ang IP00 open structures at IP20 protection enclosures, upang matugunan ang iba't ibang kinakailangan sa pag-install.
Sinusuportahan nito ang parehong patayo at pahalang na mga paraan ng pag-install. Available ang mga customized na dimensyon upang tumugma sa espasyo ng cabinet, mga kondisyon sa pag-mount, at mga partikular na pangangailangan sa aplikasyon.
Ang mga solusyon sa Dufew reactor ay malawakang ginagamit sa mga pang-industriyang aplikasyon kung saan kinakailangan ang proteksyon ng motor at matatag na operasyon ng VFD.
Kasama sa mga karaniwang application ang:
- Variable frequency drive system para sa pagpapabuti ng power stability at pagbabawas ng electrical stress sa mga motor.
- Pang-industriya na motor control cabinet, pump, at fan na nangangailangan ng maaasahang tuluy-tuloy na operasyon.
- Mga crane at kagamitan sa pag-angat, makinarya sa pagmimina, at kagamitan sa daungan na ginagamit sa mahirap na mga kondisyon sa pagtatrabaho.
- Rolling mill, injection molding machine, at textile machinery para sa matatag at mahusay na proseso ng produksyon.
- Mga automated na linya ng produksyon at renewable energy equipment kung saan mahalaga ang maaasahang performance ng kuryente.
| Kondisyon ng Application | Rekomendasyon |
|---|---|
| Ang haba ng cable ng motor ay lumampas sa 50 metro | Inirerekomenda |
| Kinakailangan ang proteksyon sa pagkakabukod ng motor | Inirerekomenda |
| Ang ingay ng motor ay nangangailangan ng pagbawas | Inirerekomenda |
| Nakakaapekto ang high-frequency interference sa mga sensor | Inirerekomenda |
| Madalas na acceleration at deceleration | Inirerekomenda |
Ang pagpili ng reactor ay dapat na nakabatay sa mga parameter ng VFD, kundisyon ng cable, at mga kinakailangan sa motor upang matiyak ang wastong pagganap at maaasahang operasyon.
Dapat isaalang-alang ng pagpili ang mga pangunahing salik tulad ng:
- Rated boltahe at output kasalukuyang
- Motor power at operating frequency
Ang mga katangian ng cable at kondisyon ng pag-install ay nakakaapekto rin sa pagpili ng reaktor, kabilang ang:
- Haba ng cable at uri ng cable
- Kapaligiran sa pag-install
- Ibinahagi ang kapasidad
Dapat suriin ang pagkakabukod ng motor at mga kondisyon ng pagpapatakbo upang tumugma sa naaangkop na solusyon sa reaktor, kabilang ang:
- Klase ng pagkakabukod
- Kondisyon sa pagpapatakbo
- Mga kinakailangan sa proteksyon
Nagbibigay ang Dufew ng mga customized na disenyo ng reactor ayon sa iba't ibang pang-industriya na aplikasyon at mga kinakailangan ng system.
CAL-4321-0250-EISA
| Code | Paglalarawan |
|---|---|
| CAL | Serye ng AC Reactor |
| 4 | Antas ng Boltahe |
| 3 | Tatlong Yugto |
| 2 | Uri ng Output Reactor |
| 1 | Pagbaba ng Boltahe |
| 0250 | Na-rate na Kasalukuyan |
| EI | Pangunahing Istruktura |
| S | Uri ng Pag-install |
| A | Aluminum Winding |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | VFD Output Reactor |
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas | 50Hz / 60Hz |
| Na-rate na Kasalukuyan | 5A - 3800A |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Labis na Kapasidad | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo |
| Lakas ng Dielectric | 3000VAC / 50Hz / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | Class F (155℃) |
| Antas ng Ingay | ≤65dB |
| Buhay ng Serbisyo | ≥15 taon |
Dalubhasa ang Dufew Electric sa mga bahagi ng kapangyarihang pang-industriya at mga pasadyang solusyon sa reaktor.
Ang bawat Output Reactor ay ginawa gamit ang mga kinokontrol na proseso kabilang ang:
- Inspeksyon sa pangunahing pagmamanupaktura
- Kontrol ng proseso ng paikot-ikot
- Mataas na boltahe na makatiis sa pagsubok
- Pagsubok sa paglaban sa pagkakabukod
- Inspeksyon sa pagtaas ng temperatura
- Pag-verify ng pagganap ng elektrikal
Ang mga produkto ay maaaring ibigay sa:
- Pagsunod sa sistema ng pamamahala ng kalidad ng ISO
- Mga produktong certified ng CE
- Customized na teknikal na dokumentasyon
Bago ipadala, ang bawat reaktor ay siniyasat ayon sa mga detalye ng customer upang matiyak ang maaasahang pag-install at operasyon.
Ang mga pang-industriyang reactor ay nangangailangan ng maaasahang proteksyon sa panahon ng internasyonal na transportasyon dahil sa kanilang timbang at mga electromagnetic na bahagi.
Nagbibigay ang Dufew ng:
| Paraan ng Transportasyon | Aplikasyon |
|---|---|
| Kargamento sa Dagat | Malaking pang-industriya na mga order at kumpletong mga proyekto ng kagamitan |
| Kargamento sa himpapawid | Sample at agarang mga kinakailangan sa paghahatid |
| Land Transportation | Rehiyonal na paghahatid ng industriya |
Mga tampok ng packaging:
- Proteksyon na lumalaban sa kahalumigmigan
- Pag-aayos ng shock-proof
- I-export ang karaniwang mga kaso na gawa sa kahoy
- Customized na packaging ayon sa laki at timbang ng produkto
Ito ay naka-install sa pagitan ng mga VFD output terminal at ang motor para mapabuti ang output waveform na kalidad at mabawasan ang electrical stress sa motor side.
Ito ay karaniwang ginagamit para sa mahabang paggamit ng cable, proteksyon sa pagkakabukod ng motor, at mga system na apektado ng mga spike ng boltahe, ingay, o interference.
Hindi. Ang mga bahagi ng input-side at motor-side ay may iba't ibang function. Ang isa ay nakatutok sa proteksyon ng power supply, habang ang isa ay nagpapabuti sa pagganap ng motor-side.
Oo. Nagbibigay ang Dufew ng mga customized na solusyon batay sa boltahe, kasalukuyang, mga kinakailangan sa pag-install, at operating environment.
Nagbibigay ang Dufew Electric ng mga maaasahang solusyon sa reactor para sa mga industrial na VFD application na may propesyonal na kakayahan sa pagmamanupaktura, naka-customize na suporta sa engineering, at mahigpit na kontrol sa kalidad.
Mula sa proteksyon ng motor hanggang sa mga application ng long-distance drive, tinutulungan ng Dufew ang mga customer na pahusayin ang pagiging maaasahan ng kagamitan, bawasan ang mga gastos sa pagpapanatili, at makamit ang matatag na operasyon.
