Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

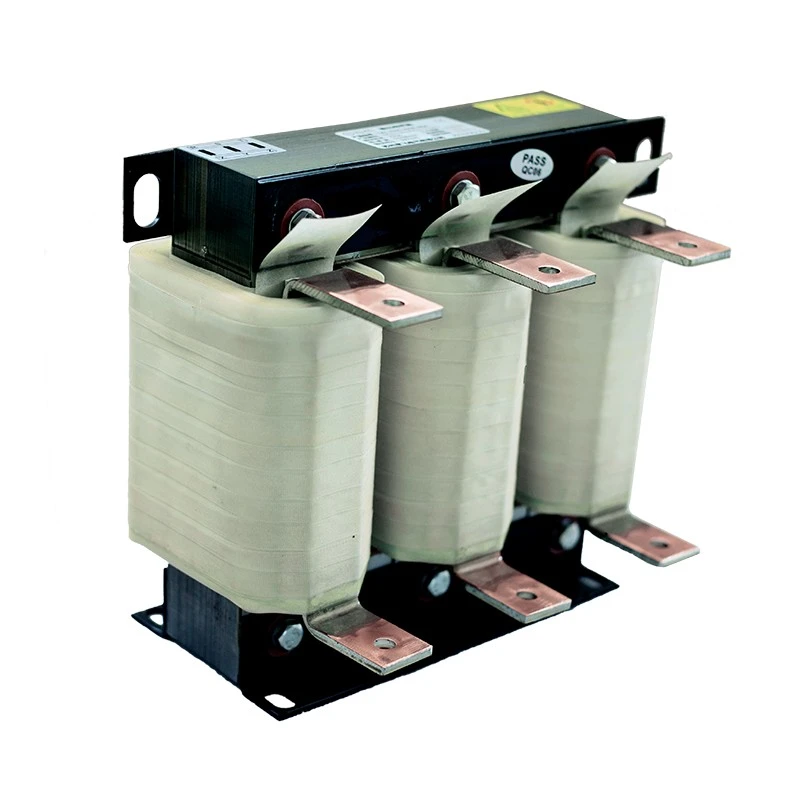

Ang Dufew Electric Load Reactor ay naka-install sa serye sa pagitan ng mga terminal ng output ng VFD (U/V/W) at mga load ng motor para mapahusay ang katatagan ng load-side at mapanatili ang maaasahang operasyon sa mga long-distance na motor drive system.
Sa mga application ng variable frequency drive, ang mga high-frequency switching signal na nabuo ng mga inverter power device ay dumadaan sa mga kable ng motor. Kapag tumaas ang distansya ng cable, ang distributed capacitance ay maaaring magdulot ng karagdagang charging current, kasalukuyang pagbabago, at hindi matatag na performance ng system.
Sa pamamagitan ng pagdaragdag ng angkop na impedance sa output circuit, nakakatulong ang reactor na bawasan ang impluwensya ng mga katangian ng cable, makinis na pagkakaiba-iba ng kasalukuyang, at mapabuti ang pagiging maaasahan ng mga sistema ng motor na hinimok ng VFD.
Ginawa gamit ang low-loss cold rolled silicon steel cores, Class F insulation materials, vacuum impregnation technology, at optimized winding structures, ang Dufew Load Reactor ay nagbibigay ng stable na inductance performance, mahusay na thermal reliability, at mahabang buhay ng serbisyo sa ilalim ng hinihingi na mga kondisyong pang-industriya. Ang mga high-current na modelo ay maaaring magpatibay ng mga compact foil winding structures upang mapabuti ang pagwawaldas ng init at bawasan ang pagtaas ng temperatura.
Ang mga malayuang pag-install ng motor at variable na pang-industriya na load ay maaaring lumikha ng mga de-koryenteng hamon, kabilang ang:
- Tumaas na mga epekto ng kapasidad na ipinamahagi ng cable
- Labis na capacitive charging current
- Kasalukuyang pagbabagu-bago sa panahon ng operasyon
- Inverter over-current proteksyon trip
- Nabawasan ang katatagan ng motor drive
- Electromagnetic interference sa mga control system
Ang isang maayos na napiling Load Reactor ay nakakatulong na ma-optimize ang load-side electrical na mga katangian, mapabuti ang katatagan ng system, at bawasan ang hindi inaasahang downtime sa mga pang-industriyang application.
Kapag ang mga motor ay naka-install na malayo sa mga cabinet ng VFD, ang mga katangian ng cable ay maaaring makaimpluwensya sa pagganap ng kuryente at magpapataas ng stress sa drive system. Tumutulong ang Dufew Load Reactor na bawasan ang epekto ng distributed cable capacitance at limitahan ang capacitive charging current, na sumusuporta sa mas matatag na long-distance transmission at maaasahang operasyon ng malayuang naka-install na mga motor.
Ang mga kagamitang pang-industriya ay madalas na gumagana na may mga variable na pagkarga at madalas na acceleration o deceleration. Ang naka-optimize na disenyo ng reactor ay nakakatulong sa makinis na mga pagbabago sa kasalukuyang at mapanatili ang mas pare-parehong operasyon ng motor, binabawasan ang abnormal na mga kondisyon ng operating at pagsuporta sa matatag na pagganap sa ilalim ng mga dynamic na pagkarga.
Ang mga high-frequency na abala na nabuo sa panahon ng pagpapatakbo ng VFD ay maaaring makaapekto sa mga motor gayundin sa malapit na control at automation equipment. Ang epekto ng pag-filter sa gilid ng pag-load ay nakakatulong na bawasan ang mga high-frequency na harmonic na bahagi at electromagnetic interference, habang nag-aambag din sa pagpapababa ng ingay at panginginig ng boses sa pagpapatakbo ng motor.
Gumagamit ito ng low-loss cold rolled silicon steel core, Class F insulation system, vacuum impregnation, at high-temperature curing. Ang mga pagpipilian sa paikot-ikot na tanso o aluminyo ay magagamit ayon sa mga kinakailangan sa aplikasyon. Ang kumbinasyong ito ay nagbibigay ng matatag na inductance, kinokontrol na vibration, at maaasahang thermal performance para sa pangmatagalang operasyong pang-industriya.
Ang three-phase symmetrical core structure ay nagbibigay ng balanseng magnetic performance at stable inductance na katangian habang tumutulong na mabawasan ang magnetic loss. Sinusuportahan ng na-optimize na kaayusan na ito ang pare-parehong pagganap ng kuryente at maaasahang operasyon sa patuloy na paggamit.
Available ang iba't ibang configuration ng pag-install upang ma-accommodate ang iba't ibang mga layout ng cabinet at kagamitan, kabilang ang mga bukas na istruktura ng IP00, mga enclosure na proteksiyon ng IP20, patayong pag-install, at pag-install ng pahalang. Ang mga customized na dimensyon ay maaari ding ibigay ayon sa magagamit na espasyo ng cabinet, istraktura ng kagamitan, at mga partikular na kinakailangan sa proyekto.
Ang mga solusyon sa Dufew Load Reactor ay malawakang ginagamit sa:
| Patlang ng Application | Kinakailangan ng Customer |
|---|---|
| Mga sistema ng pagmamaneho ng malayuang motor | Bawasan ang mga epekto ng cable at pagbutihin ang katatagan ng transmission |
| Mga kagamitan sa pagsubok sa industriya | Pagbutihin ang kasalukuyang katatagan ng output at pagiging maaasahan ng pagsukat |
| Mga port crane at kagamitan sa pag-angat | Panatilihin ang maaasahang operasyon sa ilalim ng madalas na pagbabago ng pagkarga |
| Mga sistema ng pagmamaneho ng elevator | Pahusayin ang katatagan ng drive sa panahon ng acceleration at deceleration |
| Mga pump at fan system | Pahusayin ang tuluy-tuloy na pagganap ng pagpapatakbo |
| Rolling mill at kagamitan sa pagmimina | Suportahan ang mabibigat na pang-industriyang aplikasyon |
| Mga sistema ng servo drive | Pagbutihin ang katatagan ng kuryente sa mga kagamitan sa automation |
| Kondisyon ng Application | Rekomendasyon |
|---|---|
| Lagpas sa 50 metro ang distansya ng cable ng motor | Inirerekomenda |
| Ang kapasidad na ipinamahagi ng cable ay nakakaapekto sa operasyon | Inirerekomenda |
| Ang mga over-current na fault ng inverter ay madalas na nangyayari | Inirerekomenda |
| Ang pagkarga ng motor ay madalas na nagbabago | Inirerekomenda |
| Ang high-frequency interference ay nakakaapekto sa kagamitan | Inirerekomenda |
| Kinakailangan ang patuloy na mabigat na operasyon | Inirerekomenda |
Dapat isaalang-alang ng wastong pagpili ang mga parameter ng VFD, kundisyon ng cable, at mga kinakailangan sa pagkarga ng motor. Nakakatulong ang mga salik na ito na matukoy ang naaangkop na mga detalye ng kuryente at pagsasaayos ng reaktor.
Isaalang-alang ang na-rate na boltahe, kasalukuyang output, kapangyarihan ng motor, at dalas ng pagpapatakbo. Ang mga parameter na ito ay dapat tumugma sa VFD at sistema ng motor upang matiyak ang matatag na operasyon.
Ang haba at uri ng cable ay mahalaga, lalo na para sa mga motor na naka-install na malayo sa VFD. Ang kapaligiran sa pag-install at ipinamahagi na kapasidad ay dapat ding isaalang-alang kapag pumipili ng reaktor.
Ang mga kondisyon sa pagpapatakbo, pagkakaiba-iba ng pagkarga, mga kinakailangan sa patuloy na operasyon, at ang kinakailangang antas ng proteksyon ay dapat suriin. Maaaring mangailangan ng mas matatag na configuration ang madalas na acceleration, deceleration, o variable load.
Nagbibigay ang Dufew ng mga customized na disenyo ng reactor batay sa mga kondisyon ng aplikasyon, mga kinakailangan sa pag-install, mga parameter ng kuryente, at mga detalye ng customer.
Halimbawa: CAL-4321-0250-EISA
| Code | Paglalarawan |
|---|---|
| CAL | Serye ng AC Reactor |
| 4 | Antas ng Boltahe (2=220V, 4=380V, 6=690V) |
| 3 | Tatlong Yugto |
| 2 | I-load ang Uri ng Reactor |
| 1 | Pagbaba ng Boltahe (1%=1%, 2%=2%) |
| 0250 | Rated Kasalukuyang (250A) |
| EI | Pangunahing Istruktura |
| S/W | Istraktura ng Pag-install (Vertical/Horizontal) |
| A/C | Winding Material (Aluminum/Copper) |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | VFD Load Reactor |
| Posisyon ng Pag-install | Sa pagitan ng VFD output at motor |
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Na-rate na Kasalukuyan | 5A--3800A |
| Dalas | 50Hz / 60Hz / Customized hanggang 500Hz |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Labis na Kapasidad | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo |
| Lakas ng Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ (1000VDC) |
| Klase ng Proteksyon | IP00 / IP20 |
| Klase ng Temperatura | T40 |
| Klase ng Insulasyon | Class F (155℃) |
| Flame Retardant Grade | UL94V-2 |
| Antas ng Ingay | ≤65dB |
| Buhay ng Serbisyo | ≥15 taon |
| Mga Pamantayan sa Paggawa | IEC289 / GB10229 / JB9644 |
Dalubhasa ang Dufew Electric sa mga reactor, resistors, braking system, transformer, at customized na power electronics solution. Ang proseso ng pagmamanupaktura nito ay sumasaklaw sa pagpoproseso ng silicon steel core, precision winding, vacuum impregnation, high-temperature curing, at electrical performance testing.
Kasama sa kontrol sa kalidad ang insulation resistance, pagtiis ng boltahe, pagtaas ng temperatura, at pag-verify ng performance ng kuryente para matiyak ang maaasahang performance ng produkto.
Sinusuportahan ng Dufew ang customized na de-koryenteng disenyo, pagmamanupaktura ng OEM, teknikal na dokumentasyon, at application engineering para sa iba't ibang pangangailangang pang-industriya.
Ang mga produkto ng Dufew ay ginawa ayon sa kinikilalang mga kinakailangan sa industriya, kabilang ang:
- ISO 9001 Quality Management System
- Pagsunod sa CE
- IEC289
- GB10229
- JB9644
Nagbibigay ang Dufew ng mga propesyonal na solusyon sa pag-export ng packaging ayon sa mga sukat ng produkto, timbang, at mga kinakailangan sa transportasyon.
Kasama sa packaging ang:
- Proteksyon na lumalaban sa shock
- Proteksyon ng kahalumigmigan para sa transportasyon sa dagat
- I-export ang karaniwang mga kaso na gawa sa kahoy
- Mga talaan ng inspeksyon bago ang kargamento
Tinitiyak ng mga hakbang na ito ang ligtas na paghahatid at maaasahang operasyon pagkatapos ng pag-install.
| Paghahambing | Mag-load ng Reactor | Output Reactor |
|---|---|---|
| Pangunahing Layunin | Pagbutihin ang katatagan ng load-side at bawasan ang mga epekto ng cable | Bawasan ang stress ng boltahe ng PWM sa pagkakabukod ng motor |
| Pangunahing Alalahanin | Kapasidad ng cable, kasalukuyang pagbabagu-bago, katatagan ng system | dv/dt stress at boltahe spike |
| Karaniwang Aplikasyon | Mahabang cable system, pagpapalit ng load, heavy-duty equipment | Proteksyon ng motor at pagpapabuti ng waveform |
| Posisyon ng Pag-install | Bahagi ng output ng VFD | Bahagi ng output ng VFD |
| Mga Salik sa Pagpili | Haba ng cable, mga katangian ng pag-load, katatagan ng system | Motor insulation, switching stress, rate ng pagtaas ng boltahe |
Ito ay karaniwang ginagamit kapag ang mga distansya ng cable ng motor ay mahaba, ang mga katangian ng cable ay nakakaapekto sa pagganap ng system, nangyayari ang mga trip ng proteksyon ng inverter, o ang pinabuting katatagan ng kuryente ay kinakailangan sa ilalim ng pagbabago ng mga karga.
Parehong naka-install sa VFD output side, ngunit nagsisilbi ang mga ito sa iba't ibang layunin ng aplikasyon. Pangunahing pinapabuti ng produktong ito ang katatagan ng system sa ilalim ng mahabang kondisyon ng cable, pagbabago ng mga load, at hinihingi ang mga pang-industriyang kapaligiran, habang ang Output Reactor ay higit na nakatutok sa pagbabawas ng stress ng boltahe ng PWM at pagprotekta sa motor insulation. Ang huling pagpili ay depende sa haba ng cable, mga katangian ng motor, at mga kondisyon ng pagpapatakbo.
Oo. Sa pamamagitan ng pagbabawas ng mga kaguluhan sa mataas na dalas at pagpapabuti ng kasalukuyang katatagan, makakatulong ito na mabawasan ang electromagnetic na ingay at panginginig ng boses sa panahon ng pagpapatakbo ng motor.
Oo. Nagbibigay ang Dufew ng mga customized na solusyon na sumasaklaw sa boltahe, kasalukuyang, pagbaba ng boltahe, paikot-ikot na materyal, istraktura ng pag-install, at mga kinakailangan sa proteksyon ayon sa mga partikular na pang-industriyang aplikasyon.
Nagbibigay ang Dufew Electric ng mga maaasahang solusyon para sa mga pang-industriyang VFD application, na sinusuportahan ng mga propesyonal na kakayahan sa pagmamanupaktura, mga customized na serbisyo sa engineering, at mahigpit na kontrol sa kalidad. Mula sa malayuang mga sistema ng motor hanggang sa mabibigat na kagamitang pang-industriya, ang mga solusyon ay idinisenyo upang mapabuti ang katatagan ng system at suportahan ang maaasahang operasyon.
Makipag-ugnayan sa Dufew Electric para sa customized na disenyo ng reactor at kooperasyon ng OEM.
