Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

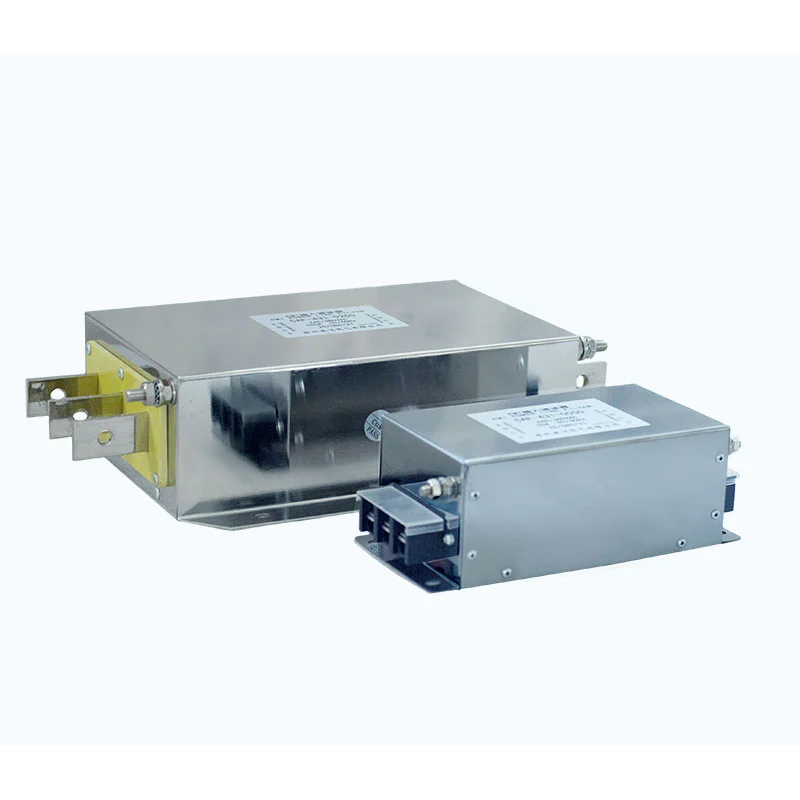

Naka-install ang Power Supply Filter sa pagitan ng papasok na power source at ng equipment power input. Ang pangunahing layunin nito ay upang kontrolin ang electromagnetic interference (EMI) na isinasagawa sa pamamagitan ng linya ng kuryente.
Ang mga power electronic na kagamitan gaya ng mga inverter, servo drive, at switching power supply ay maaaring makabuo ng high-frequency na ingay sa panahon ng pagpapatakbo ng switching. Ang mga panlabas na de-koryenteng kagamitan at ang network ng kuryente ay maaari ding magpasok ng mga hindi gustong mga abala sa mataas na dalas sa parehong linya ng supply.
Ang filter ay nagbibigay ng impedance sa mga hindi gustong high-frequency na bahagi habang pinapayagan ang normal na power supply na dumaan.
Ito ay dinisenyo upang gumana sa parehong direksyon:
- Bawasan ang high-frequency interference na nabuo ng kagamitan at isinasagawa patungo sa power network
- Bawasan ang panlabas na RF at mga electrical disturbance na pumapasok sa kagamitan sa pamamagitan ng supply line
- Pigilan ang panghihimasok sa common-mode at differential-mode
- Bawasan ang posibilidad ng interference sa pagitan ng mga katabing elektronikong kagamitan
Ang filter ay samakatuwid ay ginagamit bilang bahagi ng EMI/EMC control at power-line interference suppression system ng kagamitan.
Gumagamit ang filter ng kumbinasyon ng mga common-mode chokes, X capacitor, Y capacitor, at resistive component upang bumuo ng low-pass filtering network.
Ang common-mode choke ay nagpapakita ng mataas na impedance sa common-mode na high-frequency na ingay habang pinapayagan ang normal na supply current na dumaan.
Ang X capacitor ay konektado sa mga power conductor at nagbibigay ng landas para sa differential-mode na high-frequency na ingay.
Ang mga Y capacitor ay nagbibigay ng kontroladong daanan sa pagitan ng mga power conductor at ground o chassis reference para sa naaangkop na common-mode na interference.
Depende sa configuration ng circuit, ang mga resistive na bahagi ay maaaring gamitin para sa capacitor discharge at circuit damping.
Ang pinagsamang circuit ay nagbibigay ng pagsugpo sa pangkaraniwang-mode at kaugalian-mode na interference sa tinukoy na hanay ng dalas.
Ang filter ay maaaring gumamit ng alinman sa isang yugto o dalawang yugto na istraktura.
Ang isahang yugto ng pag-filter ay angkop para sa mga application kung saan ang antas ng interference ay maaaring kontrolin sa isang seksyon ng pag-filter at limitado ang espasyo sa pag-install.
Ang two-stage na pagsala ay nagbibigay ng karagdagang attenuation kung saan ang kagamitan ay nagpapatakbo sa isang mas hinihingi na electromagnetic na kapaligiran.
Ang naaangkop na pagsasaayos ay dapat matukoy ayon sa kagamitan, mga katangian ng interference, kinakailangang pagpapalambing, at mga kondisyon ng pag-install.
Nalalapat ang mga sumusunod na detalye sa nauugnay na configuration ng produkto. Ang iba't ibang serye ng filter ng Dufew Electric ay maaaring may magkaibang mga saklaw ng boltahe at kasalukuyang.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 250VAC para sa tinukoy na single-phase na configuration |
| Na-rate na Kasalukuyan | 1A--60A para sa tinukoy na single-phase na configuration |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz / hanggang 500Hz, depende sa configuration |
| Saklaw ng Pag-filter | 5 kHz--30 MHz |
| Lakas ng Dielectric, Linya sa Linya | 1500VDC / 60s |
| Lakas ng Dielectric, Linya sa Lupa | 2250VDC / 60s* |
| Paglaban sa pagkakabukod | >100MΩ sa 1000VDC |
| Kakayahang Overload | 1.4 × rate na kasalukuyang para sa 1 minuto, na may hindi bababa sa 15 minuto sa pagitan ng mga overload na kaganapan |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | T40 / F (155°C) |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan ng Produkto | GB/T 15287/8 |
* Ang ibinigay na teknikal na impormasyon ay naglilista din ng 2500VDC / 60s para sa line-to-ground na dielectric na lakas. Dapat kumpirmahin ang naaangkop na halaga mula sa panghuling detalye para sa napiling modelo.
Ang karaniwang pagtatalaga ng modelo ay: CAF-4 3 1-0010
| Code | Paglalarawan |
|---|---|
| CAF | Dufew Electric filter series |
| 4 | Klase ng boltahe; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Pagsasaayos ng yugto; 3 = three-phase, 1 = single-phase |
| 1 | Kategorya ng filter; 1 = input filter, 2 = output filter |
| 0010 | Rated kasalukuyang; 0010 = 10A |
Dapat suriin ang pagtatalaga ng modelo laban sa naaangkop na detalye ng produkto at nameplate bago mag-order.
Tinutugunan ng filter circuit ang common-mode at differential-mode na high-frequency interference, na nagpapahintulot na magamit ito kung saan maaaring may iba't ibang uri ng isinasagawang EMI.
Maaaring bawasan ng filter ang interference na nabuo ng konektadong kagamitan at isinasagawa patungo sa supply network, habang nililimitahan din ang mga panlabas na kaguluhan sa mataas na dalas na pumapasok sa pamamagitan ng koneksyon ng kuryente.
Sinasaklaw ng tinukoy na hanay ng pag-filter ang high-frequency interference na nauugnay sa switching power electronics at iba pang elektronikong kagamitan.
Maaaring piliin ang istraktura ng pag-filter ayon sa antas ng interference at mga kinakailangan sa pag-install.
Ang pinagsamang konstruksyon ay angkop para sa pag-install sa loob ng control cabinet at mga electrical enclosure kung saan limitado ang mounting space.
Idinisenyo ang filter para sa single-phase power electronic equipment kung saan kailangang kontrolin ang isinasagawang EMI. Magagamit ito sa mga single-phase inverter, servo drive, switching power supply, controllers, embroidery machine, engraving machine, industrial control equipment, at iba pang electronic equipment na naka-install sa EMI-sensitive na kapaligiran.
Magagamit din ang filter sa mga electrical installation kung saan gumagana ang maraming elektronikong device sa parehong network ng kuryente at maaaring makaapekto sa operasyon ng kagamitan o performance ng system ang isinasagawang interference.
Maaaring angkop ang isang filter kapag ang kagamitan ay nakakaranas ng mga sintomas na nauugnay sa interference gaya ng:
- Mga hindi inaasahang pagsasara
- Maling pag-trigger o abnormal na operasyon
- Pakikipag-usap o kontrolin ang panghihimasok
- Labis na ingay ng kuryente
- Panghihimasok sa linya ng kuryente sa pagitan ng mga katabing kagamitan
Ang mga sintomas na ito ay maaaring magkaroon ng maraming dahilan. Bago pumili ng filter, dapat matukoy ang aktwal na pinagmulan ng problema. Hindi pinapalitan ng filter ang mga hakbang sa pagwawasto para sa labis na karga, maling saligan, pagkabigo sa pagkakabukod, mga pagkakamali ng kagamitan, o iba pang pinagbabatayan na mga problema sa kuryente.
Dapat isaalang-alang ng pagpili ng filter ang boltahe ng supply ng kagamitan, kasalukuyang na-rate, dalas ng pagpapatakbo, pagsasaayos ng single-phase, kinakailangang pagganap ng pag-filter, mga sukat ng pag-install, paraan ng saligan, temperatura ng kapaligiran, at antas ng proteksyon.
Para sa tinukoy na single-phase na configuration, ang inirerekomendang rating ng filter ay humigit-kumulang 1.2–1.5 beses sa kasalukuyang rate ng kagamitan. Dapat ding isaalang-alang ng panghuling pagpili ang aktwal na kasalukuyang pagkarga, mga kondisyon ng labis na karga, temperatura ng pagpapatakbo, at mga detalye ng tagagawa.
Para sa pagpili ng modelo, maaaring ibigay ng mga customer ang modelo ng kagamitan, boltahe ng supply, kasalukuyang na-rate, dalas ng pagpapatakbo, diagram ng mga kable, mga sukat ng pag-install, mga sintomas ng interference, at kapaligiran sa pagpapatakbo.
Ang tamang pag-install ay partikular na mahalaga para sa mataas na dalas na pagsugpo sa EMI.
Suriin ang boltahe at kasalukuyang kagamitan bago i-install. Ang napiling filter ay dapat na tugma sa supply ng kagamitan at kasalukuyang tumatakbo.
Suriin ang pabahay, mga terminal, mga mounting point, label ng pagkakakilanlan, at mga marka ng mga kable. Huwag mag-install ng nasirang unit.
I-install ang filter na kasing lapit ng praktikal sa power entry ng protektadong kagamitan. Para sa mga pag-install ng cabinet, maaaring i-mount ang filter sa isang angkop na ibabaw ng pag-mount ng metal ayon sa mga kinakailangan sa pag-install.
Ikonekta ang filter sa pagitan ng papasok na power supply at ng equipment input ayon sa naaangkop na wiring diagram. Sundin ang minarkahang mga terminal ng input at output kung saan tinukoy ang isang tinukoy na direksyon ng koneksyon.
Ang grounding terminal ay dapat na mapagkakatiwalaan na konektado.
Huwag i-bundle ang mga filter input wire at output wire nang magkasama.
Ang high-frequency interference ay maaaring mag-asawa sa pagitan ng malapit na rutang input at output na mga conductor at lampasan ang filtering circuit. Ang mga kable ng input-side at load-side ay dapat na iruruta nang hiwalay at panatilihing magkahiwalay hangga't praktikal.
Ang grounding conductor ay dapat na maikli at may sapat na mababang impedance para sa pag-install.
Pagkatapos suriin ang mga kable at saligan:
1. Kumpirmahin ang lahat ng terminal na koneksyon.
2. Suriin ang input/output cable separation.
3. Pasiglahin ang kagamitan.
4. Obserbahan ang katayuan ng pagpapatakbo at mga kondisyon ng alarma.
5. I-verify kung ang orihinal na interference ay nabawasan.
Para sa mga compact na single-phase na kagamitan, maaaring bawasan ng pinagsamang pagpupulong ng filter ang bilang ng mga sangkap na kinakailangan para sa pag-install.
| Paghahambing | Pinagsamang Single-Phase Filter | Paghiwalayin ang Mga Unit ng Filter |
|---|---|---|
| Istruktura | Isang pinagsamang pagpupulong | Maramihang independiyenteng pagtitipon |
| Pag-install | Isang punto ng pag-install ng filter | Paghiwalayin ang mga unit at mounting point |
| Mga kable | Nakalaang filter input at output terminal | Karagdagang pagkakabit at pagruruta |
| Puwang ng gabinete | Angkop para sa mga compact control cabinet | Nangangailangan ng espasyo para sa bawat yunit |
| Pamamahala ng sangkap | Isang pagpupulong ng produkto | Paghiwalayin ang mga bahagi at accessories |
Ang aktwal na performance ng EMI ay depende sa filter circuit, mga kondisyon ng kuryente, grounding, cable routing, at kalidad ng pag-install. Ang pinagsama-samang istraktura mismo ay hindi dapat ituring bilang isang garantiya ng superior EMI attenuation nang walang data ng pagsubok na tukoy sa application.
Gumagawa ang Dufew Electric ng mga bahagi ng power electronics kabilang ang mga resistor, braking system, reactor, filter, transformer, at customized na electrical component.
Para sa mga filter ng power supply, maaaring kasama sa produksyon at inspeksyon ang:
Inspeksyon ng Bahagi → Pagpupulong ng Filter → Pagsusuri sa Elektrisidad → Pangwakas na Inspeksyon → Packaging
Depende sa configuration ng produkto, maaaring kasama sa inspeksyon ang:
- Pag-verify ng detalye ng bahagi
- Inspeksyon ng terminal at koneksyon
- Pagsubok sa paglaban sa pagkakabukod
- Pagsubok ng lakas ng dielectric
- Pagsubok sa pagganap ng elektrikal
- Dimensional na inspeksyon
- Panghuling inspeksyon ng produkto
Ang mga naaangkop na teknikal na rekord at dokumentasyon ng pagsubok ay maaaring ibigay ayon sa mga kinakailangan ng produkto at proyekto.
Ang Dufew Electric ay may mga sertipikasyon ng ISO at CE na sumusuporta sa pamamahala ng kalidad nito at mga aktibidad sa pagsunod sa produkto.
Dapat kumpirmahin ang mga naaangkop na certificate at teknikal na dokumento ayon sa napiling modelo, configuration ng produkto, at nilalayon na market.
Maaaring isaayos ang mga internasyonal na order ayon sa dami ng produkto, mga sukat, patutunguhan, at mga kinakailangan sa paghahatid.
Maaaring gamitin ang kargamento sa dagat, kargamento sa hangin, express delivery, o isang forwarder na hinirang ng customer kung naaangkop. Ang packaging ay pinili ayon sa istraktura ng produkto at mga kondisyon ng transportasyon.
Ito ay naka-install sa power input ng mga elektronikong kagamitan upang sugpuin ang isinasagawang electromagnetic interference na naglalakbay sa linya ng kuryente. Kasama sa mga karaniwang application ang mga single-phase inverters, servo drive, switching power supply, at controllers.
Ang filter ay idinisenyo upang tugunan ang parehong common-mode at differential-mode na high-frequency interference. Ang tinukoy na hanay ng pag-filter ay 5 kHz--30 MHz para sa naaangkop na configuration.
Dapat itong mai-install nang kasing lapit ng praktikal sa power input ng protektadong kagamitan. Ang mga input-side at output-side na mga cable ay dapat paghiwalayin upang mabawasan ang electromagnetic coupling na maaaring makalampas sa filter.
Oo. Ito ay inilaan para sa mga application kabilang ang mga single-phase inverters, servo drive, switching power supply, controllers, at katulad na electronic equipment, basta't ang mga electrical rating ay magkatugma.
Dapat isaalang-alang ng pagpili ang na-rate at aktwal na kasalukuyang pagpapatakbo ng kagamitan, boltahe ng suplay, mga kondisyon ng pagpapatakbo, at detalye ng filter. Ang ibinigay na gabay sa pagpili ay nagrerekomenda ng humigit-kumulang 1.2--1.5 beses sa rate ng kasalukuyang kagamitan.
Makakatulong ito kapag ang mga sintomas na ito ay sanhi o pinalala ng isinasagawang electromagnetic interference o power-line disturbances. Kung ang kasalanan ay nagreresulta mula sa labis na karga, maling saligan, mga problema sa pagkakabukod, o isang pagkakamali sa panloob na kagamitan, ang pinagbabatayan na dahilan ay dapat matugunan nang hiwalay.
Ang mga de-koryenteng rating, istraktura ng pag-filter, mga sukat ng pag-install, at iba pang mga detalye ay maaaring masuri ayon sa mga kinakailangan sa kagamitan at aplikasyon.
Oo. Higit sa 1,000 m, ang pinababang pagkawala ng init ay maaaring mangailangan ng kasalukuyang derating. Ang ibinigay na teknikal na impormasyon ay tumutukoy sa pinakamataas na taas na 2,000 m at nagrerekomenda ng 15% na kasalukuyang derating sa itaas ng 1,000 m. Dapat kumpirmahin ang huling kinakailangan para sa napiling modelo.
Nagbibigay ang Dufew Electric ng mga filter ng power supply para sa mga single-phase na inverter, servo drive, switching power supply, controller, at iba pang power electronic na kagamitan. Gumagamit ang mga filter ng mga bahagi ng pag-filter ng common-mode at differential-mode para mabawasan ang isinasagawang EMI sa pamamagitan ng power connection.
Para sa pagpili ng produkto, ibigay ang boltahe ng kagamitan, kasalukuyang na-rate, dalas ng pagpapatakbo, mga kondisyon ng pag-install, at magagamit na impormasyon ng interference para sa pagsusuri ng configuration.
