Filter ng Sine Wave

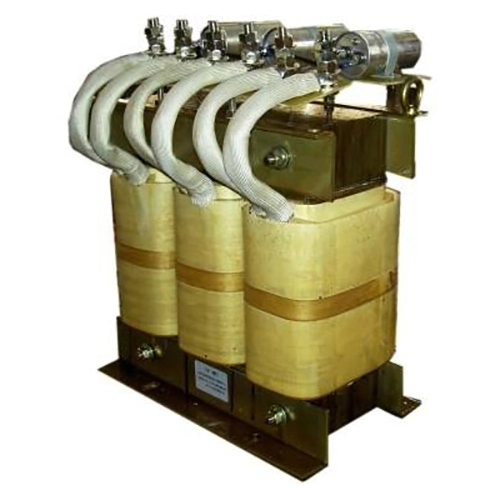

Ang Dufew Electric Sine Wave Filter ay naka-install sa output side ng VFD system upang mapabuti ang kalidad ng waveform sa gilid ng motor at magbigay ng maaasahang proteksyon ng motor sa mga pang-industriyang aplikasyon. Sa panahon ng pagpapatakbo ng VFD switching, ang mga high-frequency na PWM voltage pulse ay nabubuo at ipinapadala sa pamamagitan ng mga kable ng motor, lalo na sa malayuang pag-install, na maaaring magdulot ng nasasalamin na boltahe, tumaas na dv/dt stress, electromagnetic interference, at karagdagang pagkawala ng motor.

Ang VFD Sine Wave Filter ay gumagamit ng LC low-pass filtering structure na binubuo ng mga reactor at capacitor. Ang filtering network ay nagpapahina ng mga bahagi ng carrier-frequency at high-frequency harmonics mula sa PWM output signal habang pinahihintulutan ang pangunahing frequency boltahe na dumaan nang mahusay, na nagko-convert ng output waveform sa isang mas makinis na near-sinusoidal waveform.

Ang proseso ng pag-filter ay nakakatulong:

- Bawasan ang mga bahagi ng mataas na dalas ng PWM

- Pagbutihin ang motor terminal boltahe waveform

- Ibaba ang dv/dt stress sa motor insulation

- Bawasan ang electromagnetic interference (EMI)

- Pagbutihin ang katatagan ng pagpapatakbo ng motor at pagiging maaasahan ng serbisyo

Gumagamit ang produkto ng low-loss cold rolled silicon steel cores, Class F insulation materials, vacuum impregnation technology, at optimized thermal structures para mapanatili ang stable na performance sa patuloy na industriyal na operasyon, na nagbibigay ng epektibong solusyon para sa mahabang cable motor system, automation equipment, at high-performance na VFD applications.

Pangunahing Kalamangan

1. Pinahusay na VFD Output Waveform

Hindi tulad ng isang karaniwang output reactor na pangunahing nagpapataas ng circuit impedance, ang LC filtering structure ay nagbibigay ng mas malaking attenuation ng high-frequency switching component, na nagreresulta sa isang mas maayos na motor voltage waveform na may mas mababang high-frequency distortion at nabawasan ang electrical stress sa mga windings ng motor.

2. Nabawasang Motor Insulation Stress

Ang matataas na dv/dt PWM pulse ay maaaring magpapataas ng insulation stress, lalo na kapag naka-install ang mahahabang cable sa pagitan ng VFD at motor. Nakakatulong ang filter na limitahan ang mga spike ng boltahe at reflected-wave effect, binabawasan ang stress sa motor winding insulation at pagsuporta sa pangmatagalang operasyon ng motor.

3. Angkop para sa mga Long-Distance na Motor Cable

Ang mga mahahabang motor cable ay nagpapakilala ng distributed capacitance na maaaring magpapataas ng charging current at reflected voltage. Inaayos ng Dufew ang mga de-koryenteng parameter ayon sa mga kinakailangan ng system para sa mga application tulad ng mga remote na pump system, panlabas na kagamitan sa motor, underground na makinarya, at malalaking linya ng produksyon.

4. Pinahusay na Kondisyon sa Operating Motor

Sa pamamagitan ng pagpapahina ng high-frequency interference at output waveform distortion, makakatulong ang filter na bawasan ang electromagnetic noise ng motor, karagdagang pagtaas ng temperatura, pagkalugi na nauugnay sa harmonic, at mechanical vibration na nauugnay sa hindi matatag na inverter output waveform.

Mga Tampok ng Teknikal na Disenyo

Na-optimize na LC Low-Pass Filtering Structure

Ang reactor at capacitor ay naitugma ayon sa mga katangian ng output ng PWM ng VFD. Ang resultang istraktura ng LC ay nagpapalakas ng mga bahagi ng dalas ng carrier habang pinapanatili ang paghahatid ng pangunahing dalas at pinapabuti ang boltahe na waveform sa gilid ng motor.

Low-Loss Magnetic Circuit Design

Ang magnetic system ay maaaring gumamit ng cold-rolled silicon steel cores, isang optimized air-gap structure, at low-loss magnetic materials para mapanatili ang stable inductance na katangian at kontrolin ang magnetic losses sa patuloy na operasyon.

Maaasahang Insulation at Thermal Design

Maaaring isama ng insulation system ang Class F na high-temperature insulation, vacuum impregnation, at flame-retardant insulation material. Sinusuportahan ng mga panukalang ito ang dielectric strength, mechanical stability, at maaasahang operasyon sa ilalim ng tuluy-tuloy na mga kondisyong pang-industriya.

Paglalarawan ng Modelo

Halimbawa: SWF-4 3 2-1200

Teknikal na Pagtutukoy

Mga Karaniwang Aplikasyon

Ang mga solusyon sa Dufew Sine Wave Filter ay angkop para sa mga sistema ng VFD na nangangailangan ng pinahusay na pagganap ng waveform ng output at proteksyon ng motor.

Kakayahan sa Paggawa at Pagtitiyak ng Kalidad

Gumagawa ang Dufew Electric ng mga bahagi ng pang-industriya na power electronics, kabilang ang mga filter, reactor, braking resistors, transformer, at customized na mga solusyong elektrikal. Para sa mga produkto ng pag-filter ng waveform, ang produksyon ay isinasagawa sa pamamagitan ng mga kinokontrol na proseso mula sa paghahanda ng magnetic component at winding hanggang sa insulation treatment, impregnation, electrical testing, at final inspection.

Kasama sa mga proseso ng pagmamanupaktura ang:

- Magnetic core processing

- Precision winding

- Paggamot sa pagkakabukod

- Vacuum impregnation

- Pagsubok sa pagganap ng elektrikal

Saklaw ng inspeksyon ng kalidad ang mga pangunahing parameter ng elektrikal at mekanikal, na may mga pagsusuri kasama ang:

- Pagsubok sa paglaban sa pagkakabukod

- Dielectric na makatiis sa pagsubok

- Pag-verify ng elektrikal na parameter

- Pagsubok sa pagtaas ng temperatura

- Panghuling inspeksyon sa hitsura

Sinusuportahan din ng Dufew Electric ang pagmamanupaktura ng OEM, naka-customize na mga parameter ng kuryente, suporta sa aplikasyon ng engineering, at supply na nakabatay sa proyekto. Ang mga guhit ng produkto, mga ulat ng pagsubok, at mga dokumento ng sertipikasyon ay maaaring ibigay ayon sa mga kinakailangan ng customer at proyekto.

Packaging at Delivery

Nagbibigay ang Dufew ng mga export-standard na solusyon sa packaging para sa mga produktong pang-industriya na elektrikal.

Kasama sa packaging ang:

- Proteksyon na lumalaban sa kahalumigmigan

- Pag-aayos na lumalaban sa shock

- Reinforced wooden case para sa mabibigat na modelo

- Mga label ng pagkakakilanlan ng produkto

- Mga teknikal na dokumento

Ang bawat yunit ay siniyasat bago ipadala upang matiyak na ang mga detalye ng produkto ay nakakatugon sa mga kinakailangan ng customer.

Sine Wave Filter vs Output Reactor

FAQ

Q1: Ano ang pagkakaiba sa pagitan ng Sine Wave Filter at isang output reactor?

Gumagamit ang Sine Wave Filter ng LC filtering structure para bawasan ang PWM switching component at pahusayin ang motor-side waveform na kalidad. Pangunahing pinapataas ng isang output reactor ang impedance upang limitahan ang mga kasalukuyang pagbabago at bawasan ang rate ng pagtaas ng boltahe, ngunit hindi nito lubos na binabago ang output waveform.

Q2: Kailan dapat i-install ang produktong ito sa isang VFD system?

Inirerekomenda ito para sa mga application na may mahahabang motor cable, sensitibong motor, mahigpit na kinakailangan sa EMC, o mga system kung saan maaaring makaapekto ang stress ng boltahe ng PWM sa pagiging maaasahan ng motor.

Q3: Maaari ba itong suportahan ang malayuang mga application ng motor cable?

Oo. Ang mga parameter ng pag-filter ay maaaring i-customize ayon sa haba ng cable, kapangyarihan ng motor, mga katangian ng VFD, at mga kondisyon ng operating.

Q4: Maaari bang magbigay ang Dufew ng mga customized na solusyon?

Oo. Sinusuportahan ng Dufew ang mga customized na disenyo batay sa rating ng boltahe, kasalukuyang kapasidad, dalas ng carrier, mga kinakailangan sa pag-install, at mga partikular na kondisyon ng aplikasyon.
