Filter ng Input

Sa modernong industriyal na automation system, ang mga VFD at power electronic device ay gumagawa ng high-frequency switching noise at harmonic disturbances sa panahon ng operasyon. Ang mga kaguluhang ito ay maaaring makaapekto sa mga kalapit na controller, sistema ng komunikasyon, sensor, at iba pang sensitibong kagamitan.

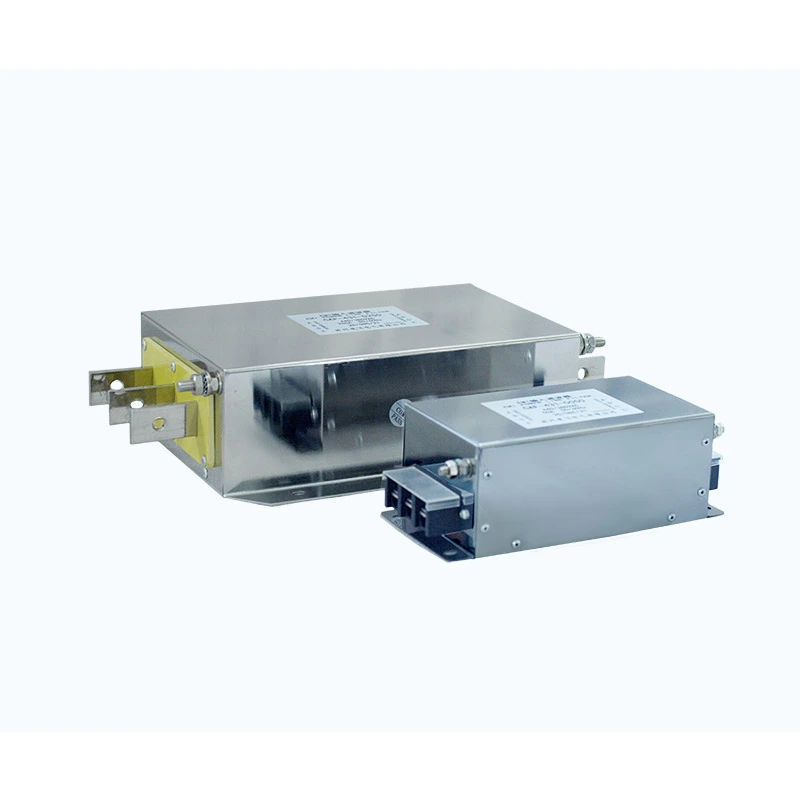

Ang Dufew Electric Input Filter ay naka-install sa serye sa pagitan ng power supply at ng VFD o servo drive input terminal para mabawasan ang electromagnetic interference transmission path sa pagitan ng drive system at ng electrical network.

Gumagamit ang filter ng multi-stage na EMC filtering structure na pinagsasama-sama ang mga optimized na magnetic component, capacitor, at damping na disenyo upang sugpuin ang parehong common-mode at differential-mode na interference sa malawak na hanay ng frequency.

Ang mga pangunahing tampok ng disenyo ay kinabibilangan ng:

- Low-loss magnetic component para sa matatag na pagganap ng pag-filter

- Na-optimize na capacitor network para sa pagsugpo sa EMC

- Mababang kasalukuyang disenyo ng pagtagas para sa pagiging tugma sa mga sistema ng proteksyon

- Mataas na pagganap ng pagkakabukod para sa mga pang-industriyang kapaligiran

- Flexible na mga configuration ng pag-install ng IP00/IP20

Sa maaasahang pagganap ng EMC at nako-customize na mga de-koryenteng parameter, ang Dufew Input Filters ay nakakatulong na pahusayin ang katatagan ng system sa hinihingi na mga pang-industriyang application.

Paano Pinapabuti ng Input Filter ang Pagganap ng VFD System?

1. Bawasan ang Isinasagawang Electromagnetic Interference

Ang mga switching device ng VFD ay gumagawa ng high-frequency na ingay na maaaring maglakbay sa mga power cable at bumalik sa power grid. Nakakatulong ang filter na bawasan ang mga isinasagawang emissions, limitahan ang paghahatid ng high-frequency interference, pagbutihin ang performance ng EMC, at bawasan ang gulo sa mga kalapit na electrical equipment.

2. Pigilan ang Common-Mode at Differential-Mode Noise

Ang iba't ibang mga interference path ay nangangailangan ng iba't ibang paraan ng pag-filter. Pinagsasama ng istraktura ng pag-filter ang karaniwang-mode na pagsugpo para sa ingay sa pagitan ng mga linya ng kuryente at lupa na may pagpigil sa differential-mode para sa interference sa pagitan ng mga konduktor. Nakakatulong ito na mapabuti ang electromagnetic compatibility sa mga kumplikadong pang-industriyang kapaligiran.

3. Pagbutihin ang Power Network Stability

Maaaring maapektuhan ang mga network ng pang-industriya na kapangyarihan ng mga pagbabago sa boltahe, mga kaguluhan sa paglipat, at pagkagambala ng harmonic. Sa pamamagitan ng pagbawas sa epekto ng mga abala na ito sa mga system ng drive, nakakatulong ang filter na mapanatili ang matatag na operasyon ng kagamitan at nagbibigay ng karagdagang proteksyon para sa mga sensitibong bahagi ng kuryente.

4. Suportahan ang Long Cable at Multi-Drive Application

Ang mga isyu sa EMC ay maaaring maging mas kapansin-pansin sa mga system na may maraming drive o mahabang pagsasaayos ng cable ng motor. Angkop ang disenyo para sa mga multi-drive na installation, mahabang cable application, high-density control cabinet, at industrial automation system kung saan kinakailangan ang pare-parehong performance ng EMC.

Mga Pangunahing Tampok ng Disenyo

Three-Stage EMC Filtering Structure

Ang na-optimize na three-stage na istraktura ay nagbibigay ng attenuation sa mga low-, mid-, at high-frequency range, na tumutulong na mabawasan ang iba't ibang uri ng electrical interference at mapanatili ang epektibong pagganap ng pag-filter sa ilalim ng iba't ibang mga kondisyon ng operating.

Mababang Leakage Kasalukuyang Disenyo

Ang istraktura ng grounding capacitor ay na-optimize upang limitahan ang hindi kinakailangang leakage current habang pinapanatili ang compatibility sa mga leakage protection device. Sinusuportahan nito ang matatag na operasyon sa mga pang-industriyang electrical system.

Mataas na Reliability Insulation System

Ang insulation system ay idinisenyo para sa pangmatagalang paggamit ng industriya, na may line-to-line na dielectric na lakas hanggang 1500VDC/60S, line-to-ground dielectric na lakas hanggang 2500VDC/60S, at insulation resistance na ≥100MΩ sa 1000VDC.

Mga Sitwasyon ng Application

Ang mga solusyon sa Dufew Input Filter ay malawakang ginagamit sa mga application na nangangailangan ng pinahusay na pagganap ng EMC at katatagan ng kuryente.

Teknikal na Pagtutukoy

Kakayahan sa Paggawa at Pagtitiyak ng Kalidad

Dalubhasa ang Dufew Electric sa mga bahagi ng pang-industriya na power electronics kabilang ang mga EMC filter, reactor, braking resistors, at customized na electrical solution.

Sa pamamagitan ng kinokontrol na mga proseso ng pagmamanupaktura at pagsubok sa pagganap ng kuryente, tinitiyak ng Dufew ang maaasahang kalidad ng produkto para sa mga pang-industriyang aplikasyon.

Kasama sa kontrol sa kalidad ang:

- Inspeksyon ng bahagi

- Pagsubok sa pagganap ng elektrikal

- Pagsubok sa paglaban sa pagkakabukod

- Makatiis sa pagsubok ng boltahe

- Functional na pag-verify

Patuloy na pinapabuti ng Dufew ang sistema ng pamamahala ng kalidad nito at mga pamantayan ng produkto.

Kasama sa mga sertipikasyon at teknikal na dokumento ang:

- ISO 9001 Quality Management System

- Sertipikasyon ng CE

- Mga ulat sa pagsubok ng produkto

- Customized na teknikal na dokumentasyon

Sinusuportahan ng Dufew ang pagmamanupaktura ng OEM, mga naka-customize na disenyo, at pakikipagtulungan sa engineering para sa mga pandaigdigang customer.

Packaging at Delivery

Nagbibigay ang Dufew ng mga solusyon sa packaging na nakatuon sa pag-export upang protektahan ang mga de-koryenteng bahagi sa panahon ng transportasyon.

Kasama sa packaging ang:

- Proteksyon sa kahalumigmigan

- Pag-aayos na lumalaban sa shock

- Reinforced packaging para sa malalaking modelo

- Mga label ng pagkakakilanlan ng produkto

- Mga teknikal na dokumento na may kargamento

Ang bawat filter ay sinisiyasat bago ihatid upang matiyak ang pagsunod sa mga kinakailangan ng customer.

FAQ

Q1: Ano ang layunin ng isang Input Filter sa isang VFD system?

Nakakatulong ito na bawasan ang electromagnetic interference na nabuo sa panahon ng pagpapatakbo ng VFD, pahusayin ang performance ng EMC, at protektahan ang mga de-koryenteng bahagi mula sa mga panlabas na abala sa kuryente.

Q2: Saan dapat i-install ang filter na ito?

Ito ay naka-install sa pagitan ng power supply at ng VFD o servo drive input terminal para mabawasan ang interference transmission sa pamamagitan ng power network at mapabuti ang system stability.

Q3: Anong haba ng cable ang maaaring suportahan ng mga produkto ng Dufew?

Depende sa mga kondisyon ng pag-install, ang mga solusyon sa Dufew ay maaaring suportahan ang mga naka-shield na cable hanggang 400 metro at mga unshielded na cable hanggang 300 metro, na tumutulong na mapanatili ang matatag na pagganap ng pag-filter sa mga long-distance na application.

Q4: Maaari bang i-customize ni Dufew ang mga solusyon sa pag-filter ng EMC?

Oo. Nagbibigay ang Dufew ng mga customized na solusyon kabilang ang rating ng boltahe, kasalukuyang kapasidad, mga parameter ng pag-filter, mga mekanikal na dimensyon, at mga istruktura ng pag-install ayon sa iba't ibang mga kinakailangan sa aplikasyon.

Customized EMC Filtering Solutions mula sa Dufew Electric

Nagbibigay ang Dufew Electric ng mga customized na solusyon sa Input Filter para sa mga VFD system, servo drive, at industrial automation application.

Sa pamamagitan ng propesyonal na kakayahan sa engineering, maaasahang mga proseso ng pagmamanupaktura, at mahigpit na kontrol sa kalidad, tinutulungan ng Dufew ang mga customer na pahusayin ang performance ng EMC, bawasan ang interference sa kuryente, at makamit ang matatag na pangmatagalang operasyon.
