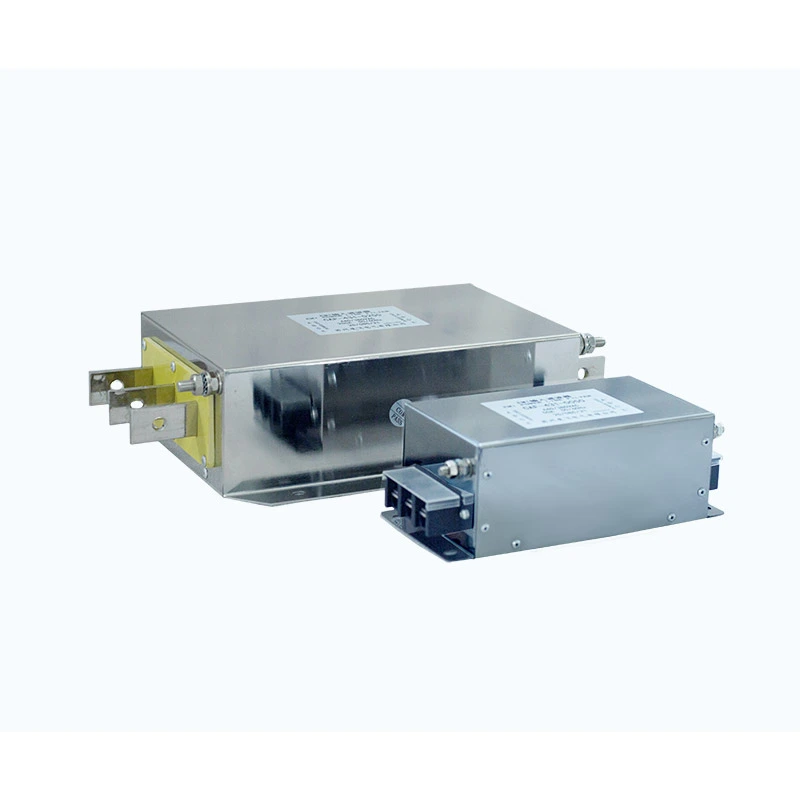

Ang Output Filter ay naka-install sa pagitan ng mga VFD output terminal at motor input terminal upang mapabuti ang kalidad ng mga electrical signal na ipinadala sa motor.
Sa pamamagitan ng pagsasama-sama ng mga multi-stage na filtering circuit na may mga naka-optimize na magnetic component, pinapahina nito ang high-frequency switching interference na nabuo ng operasyon ng PWM inverter at binabawasan ang electrical stress sa mga terminal ng motor.
Nakakatulong ang disenyo na mabawasan ang:
- Mataas na dalas ng mga harmonic na bahagi
- Mga pulso ng spike ng boltahe na dulot ng mabilis na paglipat
- dv/dt stress sa pagkakabukod ng motor
- Electromagnetic interference sa pamamagitan ng mga kable ng motor
Ang sistema ng pagkakabukod ay nagbibigay ng:
- Line-to-line: 1500VDC / 60S
- Line-to-ground: 2500VDC / 60S
Sa insulation resistance na higit sa 100MΩ, overload na kakayahan na 1.4 beses na na-rate ang kasalukuyang para sa 1 minuto, at suporta para sa mga distansya ng motor cable na hanggang 400m na may mga shielded cable, ang mga solusyon sa Dufew ay angkop para sa mga demanding na industriyal na drive system.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz / Hanggang 500Hz |
| Na-rate na Kasalukuyan | 5A - 1600A |
| Lakas ng Dielectric | Line-to-line: 1500VDC (60S); Line-to-ground: 2500VDC (60S) |
| Paglaban sa pagkakabukod | ≥100MΩ (1000VDC) |
| Kakayahang Overload | 1.4 beses na na-rate ang kasalukuyang para sa 1 minuto (interval ≥15 minuto) |
| Pinakamataas na Haba ng Cable | Naka-shielded cable: 400m; Unshielded cable: 300m |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | T40 / Class F (155℃) |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan ng Produkto | GB/T15287/8 |
CAF-4 3 2-0600
| Code | Paglalarawan |
|---|---|
| CAF | Dufew Electric Filter Series |
| 4 | Antas ng Boltahe (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Numero ng Phase (3 = Three-phase, 1 = Single-phase) |
| 2 | Uri ng Filter (1 = Input Filter, 2 = Output Filter) |
| 0600 | Rated Kasalukuyang (0600 = 600A) |
Ang mga mahahabang kable ng motor ay maaaring magpakilala ng distributed capacitance, na maaaring magpapataas ng charging current at high-frequency interference. Ang naka-optimize na disenyo ng magnetic circuit ay nakakatulong na bawasan ang epekto ng cable capacitance, pagbutihin ang output waveform stability, at bawasan ang high-frequency radiation, na ginagawang angkop ang filter para sa malayuang pag-install ng motor. Sinusuportahan nito ang mga shielded cable hanggang 400m at unshielded cable hanggang 300m.
Ang operasyon ng paglipat ng PWM ay maaaring makabuo ng mabilis na pagtaas ng boltahe at mataas na dalas ng stress sa mga windings ng motor. Nakakatulong ang output filter na bawasan ang epekto ng dv/dt at stress spike ng boltahe, nililimitahan ang pagtanda ng insulation na dulot ng pagpapalit ng mga pulso at pagpapahusay sa pangkalahatang pagiging maaasahan ng serbisyo ng motor.
Ang multi-stage na istraktura ng pag-filter ay tumutulong na sugpuin ang high-frequency switching noise pati na rin ang common-mode at differential-mode interference. Mapapabuti nito ang pagganap ng EMC at mabawasan ang interference sa mga system na nilagyan ng sensitibong kontrol at kagamitan sa pagsubaybay.
Pangunahing pinupuntirya ng disenyo ng pag-filter ang mga high-frequency na bahagi habang pinapanatili ang pangunahing frequency ng enerhiya na kinakailangan para sa normal na operasyon ng motor. Nakakatulong ito na mapanatili ang matatag na output ng motor torque, mabawasan ang mga karagdagang pagkalugi, at suportahan ang maaasahang tuluy-tuloy na operasyon.
Sinusuportahan ng compact na disenyo ang parehong patayo at pahalang na pag-install at kayang tumanggap ng iba't ibang mga layout ng cabinet. Available din ang customized na boltahe at kasalukuyang mga rating upang matugunan ang mga partikular na pang-industriya na aplikasyon at mga kinakailangan sa proyekto ng OEM.
Ang Dufew Output Filter ay angkop para sa mga application kung saan ang haba ng cable ng motor ay lumampas sa 50 metro, pati na rin ang high-precision servo machining equipment, multi-motor synchronous drive system, at mga linya ng produksyon na nilagyan ng sensitibong kagamitan sa inspeksyon. Angkop din ito para sa mga crane at kagamitan sa pag-injection molding na nangangailangan ng madalas na acceleration at braking.
Kasama sa mga karaniwang application ang industriyal na automation, CNC machinery, elevator, port equipment, textile machinery, injection molding machine, at testing system.
| Paghahambing na Dimensyon | Dufew Professional Output Filter | Standard Output Filtering Solution |
|---|---|---|
| Istruktura ng Pag-filter | Multi-stage na disenyo ng pag-filter para sa PWM switching interference | Simpleng istraktura ng pag-filter na may limitadong frequency attenuation |
| Pangunahing Aplikasyon | Motor-side harmonic suppression at dv/dt stress reduction | Pangunahing pagpapabuti ng waveform ng output |
| Long Cable Capability | Sinusuportahan ang long-distance na mga application ng motor cable hanggang sa 400m shielded cable | Maaaring bumaba ang pagganap sa pinahabang distansya ng cable |
| Proteksyon ng Motor | Tumutulong na mabawasan ang insulation stress na dulot ng pagpapalit ng mga pulso ng boltahe | Limitadong proteksyon laban sa mataas na dalas ng stress |
| Pagsasama ng System | Angkop para sa katumpakan at pang-industriya na mga sistema ng pagmamaneho | Pangunahing ginagamit para sa mga pangkalahatang aplikasyon |
Dalubhasa ang Dufew Electric sa mga bahagi ng pang-industriya na power electronics, kabilang ang mga filter, reactor, braking resistors, at customized na electrical solution.
Sa karanasan sa engineering sa mga magnetic component at mga application ng drive system, nagbibigay ang Dufew ng mga customized na solusyon para sa iba't ibang antas ng boltahe, kasalukuyang saklaw, at mga kinakailangan sa pag-install.
Ang mga kakayahan sa pagmamanupaktura ng Dufew ay sumasaklaw sa pagpoproseso ng magnetic component, precision winding, insulation treatment, electrical parameter verification, at performance testing, na tinitiyak ang pare-parehong kalidad ng produksyon at maaasahang performance ng produkto.
Kasama sa kontrol sa kalidad ang insulation resistance, dielectric withstand, pagtaas ng temperatura, performance ng kuryente, at mga inspeksyon sa hitsura. Ang bawat yugto ay idinisenyo upang i-verify ang kaligtasan ng kuryente, katatagan ng pagpapatakbo, at pangkalahatang kalidad ng mga natapos na produkto.
Sinusuportahan ng Dufew ang pagmamanupaktura ng OEM, mga naka-customize na disenyo, teknikal na dokumentasyon, at suporta sa engineering ng application upang matugunan ang iba't ibang pangangailangan sa industriya. Kasama sa dokumentasyon ng kalidad ang sertipikasyon sa pamamahala ng kalidad ng ISO, sertipikasyon ng CE, at mga ulat sa pagsubok ng produkto.
Inilapat ng Dufew ang export-standard na packaging upang matiyak ang ligtas na transportasyon ng mga pang-industriyang bahagi ng kuryente.
Kasama sa mga solusyon sa packaging ang:
- Proteksyon na lumalaban sa kahalumigmigan
- Pag-aayos na lumalaban sa shock
- Reinforced wooden case para sa malalaking modelo
- Mga label ng pagkakakilanlan ng produkto
- Mga teknikal na dokumento
Ang bawat produkto ay siniyasat bago ipadala upang matiyak ang pagsunod sa mga kinakailangan ng customer.
Ang isang output filter ay pangunahing nagta-target ng mga high-frequency switching component, PWM interference, at electromagnetic noise sa gilid ng motor. Pangunahing binabawasan ng isang output reactor ang rate ng pagtaas ng boltahe, nililimitahan ang kasalukuyang epekto, at pinapabuti ang mga kondisyon ng output waveform.
Para sa mga demanding application, ang angkop na solusyon ay depende sa haba ng cable, uri ng motor, at mga kinakailangan sa EMC.
Oo. Sa pamamagitan ng pagbabawas ng mga high-frequency na bahagi na nabuo sa pamamagitan ng paglipat ng inverter, makakatulong ito na bawasan ang electromagnetic vibration at mapabuti ang mga kondisyon ng pagpapatakbo ng motor.
Ang mga mahahabang cable ay nagpapataas ng distributed capacitance at maaaring magpalakas ng high-frequency interference. Nakakatulong ang wastong pag-filter na bawasan ang stress ng kuryente na nauugnay sa cable at pinapabuti ang katatagan ng system.
Oo. Nagbibigay ang Dufew ng mga customized na solusyon kabilang ang rating ng boltahe, kasalukuyang kapasidad, mga katangian ng pag-filter, mga sukat, at istraktura ng pag-install ayon sa mga kinakailangan ng customer.
