Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

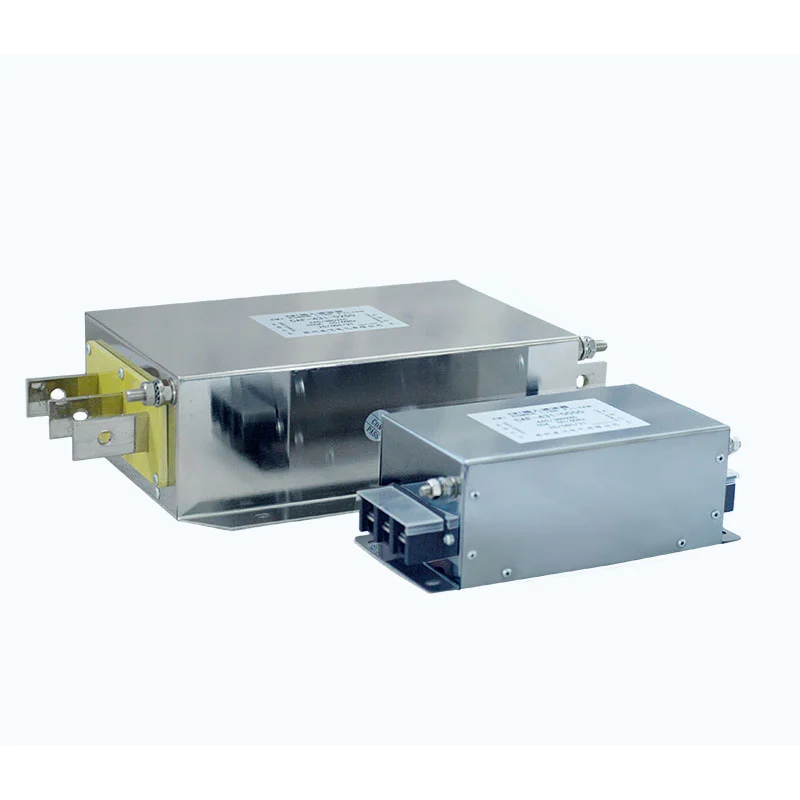

Ang Dufew Electric Single-Phase Filter ay idinisenyo upang sugpuin ang isinasagawang electromagnetic interference na nabuo ng power electronic equipment sa panahon ng high-frequency switching operation.
Naka-install sa pagitan ng AC power supply at mga terminal ng input ng kagamitan (L/N), ang filter ay gumagamit ng mga inductors, capacitor, at damping na bahagi upang bumuo ng isang na-optimize na LC filtering network. Ang circuit ay nagbibigay ng mataas na impedance sa mga hindi gustong high-frequency na interference signal habang pinapayagan ang normal na 50Hz/60Hz power transmission.
Sa panahon ng pagpapatakbo ng mga single-phase na VFD system, servo drive, at switching power supply, ang high-frequency switching noise ay maaaring kumalat sa pamamagitan ng mga power cable at makaapekto sa kalapit na elektronikong kagamitan.
Ang filter ay epektibong binabawasan ang:
- Differential-mode interference sa pagitan ng mga linya ng kuryente
- Common-mode interference sa pagitan ng mga linya ng kuryente at lupa
- Isinasagawa ang paghahatid ng ingay ng electromagnetic
- Mga panganib sa malfunction ng kagamitan na nauugnay sa EMC
Sa pamamagitan ng na-optimize na disenyo ng circuit at pagtutugma ng bahagi, ang Dufew Single-Phase Filter ay nagbibigay ng matatag na pagganap ng attenuation, kontroladong leakage current, at maaasahang operasyon sa mga industriyal na kapaligiran.
Ang filter ay nagsasama ng mga inductors, capacitor, at damping na bahagi upang lumikha ng frequency-selective impedance network.
Ang disenyo ay nagbibigay ng:
- High-frequency interference attenuation
- Pinahusay na paghihiwalay ng ingay
- Matatag na paghahatid ng kuryente
- Pinahusay na pagganap ng pagsunod sa EMC
Karaniwang nangyayari ang elektrikal na interference na nabuo sa pamamagitan ng pagpapalit ng mga device sa pamamagitan ng dalawang daanan ng transmission.
Nangyayari sa pagitan ng mga linya ng kuryente at pangunahing sanhi ng mga switching circuit at mga bahagi ng power conversion.
Nangyayari sa pagitan ng mga linya ng kuryente at lupa at maaaring makaapekto sa mga sensitibong sistema ng kontrol, mga aparatong pangkomunikasyon, at mga instrumentong katumpakan.
Ino-optimize ng Dufew ang filtering circuit upang sugpuin ang parehong interference mode at pagbutihin ang pangkalahatang katatagan ng system.
Nakakatulong ang filter na bawasan ang interference transmission sa pagitan ng electronic equipment at ng power supply network, pagsuporta sa mas mababang isinasagawang emissions, pinahusay na performance ng EMC, pagbawas ng gulo sa mga kalapit na kagamitan, at mas matatag na operasyon ng system.
Ang single-phase na istraktura ay idinisenyo para sa mga compact electrical installation, na may maliit na installation footprint, simpleng L/N wiring, at flexible cabinet integration. Ang praktikal na pagsasaayos nito ay nagpapadali din sa pagpapalit at regular na pagpapanatili.
Inilalapat ng Dufew ang mga kontroladong proseso ng pagmamanupaktura upang suportahan ang matatag na operasyon sa mga kapaligirang pang-industriya na automation. Kabilang sa mga pangunahing pagsasaalang-alang ang pagpili ng magnetic component, insulation structure, electrical parameter verification, at thermal performance evaluation para sa tuluy-tuloy na mga kondisyon ng operating.
Ang Dufew Single-Phase Filter ay angkop para sa mga elektronikong kagamitan na nangangailangan ng pinahusay na pagganap ng EMC at pinababang interference sa linya ng kuryente.
| Aplikasyon | Pangunahing Pag-andar |
|---|---|
| Single-phase na mga sistema ng VFD | Bawasan ang isinasagawang interference |
| Mga servo drive | Pagbutihin ang katatagan ng EMC |
| Pagpapalit ng power supply | Pigilan ang ingay ng linya ng kuryente |
| Mga sistema ng UPS | Pagbutihin ang electrical compatibility |
| Mga pang-industriya na controller | Protektahan ang mga sensitibong circuit |
| Mga instrumentong katumpakan | Bawasan ang electromagnetic disturbance |
Sinasaklaw ng mga karaniwang application ang industriyal na automation at kagamitan sa pagmamanupaktura, gayundin ang mga medikal na elektroniko, mga sistema ng laboratoryo, mga linya ng produksyon ng elektroniko, at kagamitan sa komunikasyon kung saan kinakailangan ang matatag na kalidad ng kuryente at epektibong kontrol ng EMI.
Ang iba't ibang mga application ay nangangailangan ng iba't ibang mga katangian ng pag-filter. Nagbibigay ang Dufew Electric ng mga customized na solusyon batay sa rate na boltahe, kasalukuyang na-rate, mga katangian ng kapangyarihan ng kagamitan, mga kinakailangan sa EMC, espasyo sa pag-install, at mga kondisyon sa kapaligiran.
Sinasaklaw ng suporta sa engineering ang pagpili ng produkto, pagtutugma ng parameter, at pagsusuri ng application upang makatulong na matukoy ang angkop na configuration ng filter para sa nilalayong kagamitan at kundisyon ng pagpapatakbo.
Dalubhasa ang Dufew Electric sa mga bahagi ng pang-industriya na power electronics, kabilang ang mga EMI filter, harmonic filter, reactor, braking resistors, at customized na electrical solution. Para sa produksyon ng Single-Phase Filter, ang mga pangunahing proseso ay kinabibilangan ng pagmamanupaktura ng magnetic component, precision assembly, electrical parameter testing, insulation performance verification, at thermal reliability evaluation.
Maaaring kabilang sa mga pangunahing pagsusuri sa kalidad ang:
- Pagsubok sa paglaban sa pagkakabukod
- Dielectric na makatiis sa pagsubok
- Pag-verify ng pagganap ng elektrikal
- Panghuling inspeksyon sa hitsura
Sinusuportahan ng Dufew Electric ang pagmamanupaktura ng OEM, mga custom na solusyon sa filter, suporta sa teknikal na aplikasyon, at kooperasyon ng proyektong pang-industriya ayon sa mga kinakailangan ng customer.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 220VAC |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz |
| Na-rate na Kasalukuyan | Na-customize ayon sa mga kinakailangan |
| Uri ng Filter | EMI LC Filter |
| Lakas ng Dielectric (Line-to-line) | 1500VDC / 60S |
| Lakas ng Dielectric (Line-to-ground) | 2250VDC / 60S |
| Paglaban sa pagkakabukod | ≥100MΩ |
| Marka ng Proteksyon | IP00 / IP20 |
| Operating Temperatura | -25℃ hanggang +85℃ |
| Pagsunod | RoHS |
| Paghahambing | Single-Phase na Filter | Three-Phase Filter |
|---|---|---|
| Aplikasyon | 220V single-phase na kagamitan | Mga sistemang pang-industriya na may tatlong yugto |
| Istruktura ng Circuit | L/N line filtering na disenyo | Tatlong yugto ng disenyo ng pagsala ng linya |
| Pag-install | Compact control cabinet integration | Mas malaking pang-industriyang pag-install |
| Mga kable | Dalawang linya na koneksyon | Three-phase na koneksyon |
| Karaniwang Paggamit | Mga elektronikong kagamitan at maliliit na sistema ng automation | Kagamitang pang-industriya na kapangyarihan |
Karaniwang ginagamit ang Single-Phase Filter para sa mga single-phase na VFD system, servo drive, switching power supply, UPS system, industrial controllers, at iba pang electronic equipment na nangangailangan ng EMI suppression.
Ang filter ay dapat na naka-install sa AC power input side sa pagitan ng power supply at mga terminal ng kagamitan. Ang tamang pag-install ay nakakatulong na maiwasan ang interference na nabuo ng mga kagamitan na bumalik sa power grid.
Hindi. Ang mga filter ng EMI sa gilid ng input ay idinisenyo para sa pagsugpo sa interference ng linya ng kuryente. Ang mga VFD output application ay nangangailangan ng mga nakalaang output filter, sine wave filter, o dv/dt filter.
Dapat isaalang-alang ng pagpili ang na-rate na boltahe, kasalukuyang tumatakbo, uri ng kagamitan, mga kinakailangan sa EMC, kapaligiran sa pag-install, at espasyo ng cabinet. Nagbibigay ang Dufew ng mga customized na rekomendasyon batay sa aktwal na mga kondisyon ng aplikasyon.
