Ang isang Variable Frequency Drive Filter ay naka-install sa paligid ng isang variable frequency drive upang makontrol ang electrical interference na nabuo sa panahon ng regulasyon ng bilis ng motor.
Ang karaniwang koneksyon ay:
Power Supply → Input Filtering → VFD → Output Filtering → Motor
Tinutugunan ng dalawang seksyon ang iba't ibang bahagi ng drive system.
Ang mga kontrol sa pag-filter ng input ay nagsagawa ng electromagnetic interference sa pagitan ng VFD at power network.
Ang pag-filter ng output ay pinapahina ang mga bahagi na may mataas na dalas na ginawa ng paglipat ng PWM bago nila maabot ang motor sa pamamagitan ng cable.
Ang configuration na ito ay inilaan para sa mga application kung saan parehong power-side EMI at motor-side high-frequency effect ay kailangang isaalang-alang.
Ito ay naiiba sa isang maginoo na input na EMI filter, na sinasala lamang ang koneksyon sa pagitan ng power supply at ng drive.
Ang pagpapalit ng mga device sa loob ng VFD ay bumubuo ng mga de-koryenteng bahagi na may mataas na dalas na maaaring dumaan sa power supply at makakaapekto sa iba pang kagamitan sa parehong sistema ng pamamahagi. Ang seksyon ng input ay gumagamit ng magnetic at capacitive na bahagi para sa common-mode at differential-mode attenuation, na maaaring kabilang ang common-mode chokes, differential-mode inductive component, X capacitors, Y capacitors, at resistors.
Ang seksyon ng pag-input ay inilaan para sa isinagawang pagsugpo sa EMI at hindi pinapalitan ang isang nakalaang harmonic compensation system kung saan nalalapat ang mga partikular na low-frequency na kinakailangan sa THD.
Ang isang VFD ay gumagawa ng isang PWM output waveform na may mabilis na paglipat ng boltahe. Sa mahahabang mga kable ng motor, ang distributed capacitance at impedance ay maaaring makaapekto sa waveform ng boltahe sa mga terminal ng motor. Ang seksyon ng output ay nagpapahina ng mga bahagi na may mataas na dalas at maaaring makatulong na bawasan ang gilid ng motor na dv/dt, mga epekto ng sinasalamin na alon, stress ng pagkakabukod ng paikot-ikot na motor, at ilang partikular na ingay ng motor na may mataas na dalas.
Ang aktwal na pagganap ay nakasalalay sa mga katangian ng paglipat ng VFD, haba ng cable at konstruksyon, pagkakabukod ng motor, saligan, at napiling pagsasaayos ng filter.
Hindi lahat ng pag-install ng VFD ay nangangailangan ng parehong input at output filtering.
Ang kinakailangang pagsasaayos ay nakasalalay sa problemang tinutugunan.
| Kondisyon ng Application | Karaniwang Pagsasaalang-alang sa Pag-filter |
|---|---|
| Ang interference ng VFD na pumapasok sa power network | Input-side na EMI filter |
| Panghihimasok na nakakaapekto sa kalapit na kagamitan sa pagkontrol | Input-side na EMI filter |
| Mahabang kable ng motor | Maaaring kailanganin ang pag-filter sa gilid ng output |
| Mataas na motor-side dv/dt | Pag-filter sa gilid ng output |
| Pag-aalala ng reflected-wave boltahe | Pag-filter sa gilid ng output |
| Parehong power-side at motor-side interference | Pinagsamang input/output filter |
Ang pagkakaibang ito ay mahalaga sa panahon ng pagpili ng produkto. Ang filter ay dapat na tukuyin ayon sa aktwal na problema sa kuryente sa halip na naka-install dahil lamang sa isang VFD.

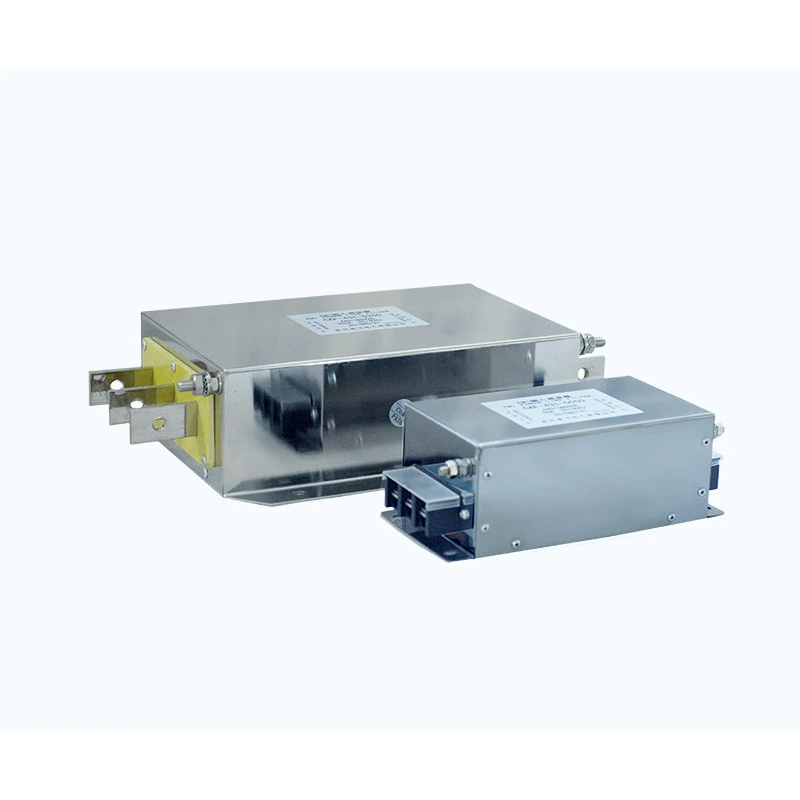

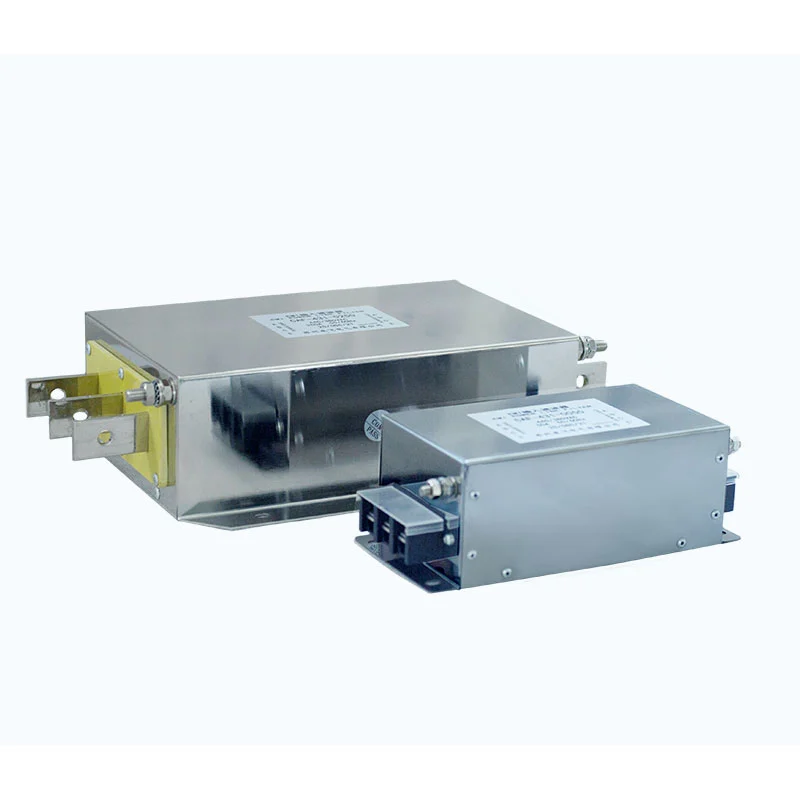

Pinagsasama ng Dufew Electric ang input at output filtering circuits sa loob ng isang assembly.
Ang dalawang seksyon ay may magkahiwalay na mga daanan ng kuryente at mga terminal na lugar para sa koneksyon sa power supply, VFD, at motor.
Maaaring isama ng filtering network ang:
- Common-mode magnetic na bahagi
- Differential-mode inductive na mga bahagi
- Mga X capacitor
- Y capacitors
- Pamamasa resistors
- Iba pang mga bahagi na kinakailangan ng napiling pagsasaayos
Binabawasan ng pinagsamang konstruksyon ang pangangailangang mag-install ng dalawang magkahiwalay na filter housing kapag ang input at output filtering ay kinakailangan.
Ang aktwal na panloob na pagsasaayos ay nakasalalay sa rating at pagsasaayos ng produkto.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz / hanggang 500Hz |
| Na-rate na Kasalukuyan | 5A--1600A |
| Lakas ng Dielectric, Linya sa Linya | 1500VDC / 60s |
| Lakas ng Dielectric, Linya sa Lupa | 2500VDC / 60s |
| Paglaban sa pagkakabukod | >100MΩ sa 1000VDC |
| Kakayahang Overload | 1.4 × rate ng kasalukuyang para sa 1 minuto |
| Minimum Overload Interval | 15 minuto |
| Pinakamataas na Haba ng Cable* | 400m na may kalasag / 300m na walang kalasag |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | T40 / F (155°C) |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan ng Produkto | GB/T 15287/8 |
* Ang maximum na haba ng cable ay nakasalalay sa aplikasyon at dapat ma-verify ayon sa mga katangian ng output ng VFD, motor, uri ng cable, grounding arrangement, at napiling modelo ng filter.
Ang karaniwang modelo ng filter ng Dufew ay: CAF-4 3 1-0010
| Code | Paglalarawan |
|---|---|
| CAF | Dufew Electric filter series |
| 4 | Klase ng boltahe; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Pagsasaayos ng yugto; 3 = three-phase, 1 = single-phase |
| 1 | Kategorya ng filter; 1 = input filter, 2 = output filter |
| 0010 | Rated kasalukuyang; 0010 = 10A |
Para sa pinagsama-samang pagsasaayos ng input/output, dapat na kumpirmahin ang naaangkop na code ng modelo laban sa kaukulang pagguhit at detalye ng produkto.
| Aplikasyon | Pangunahing Kinakailangan | Pag-filter ng Function |
|---|---|---|
| Variable Frequency Drive Systems | Kontrolin ang EMI na nabuo sa panahon ng operasyon ng VFD | Input-side na isinagawa ang EMI suppression at output-side na high-frequency na pag-filter |
| Mga Servo Drive System | Bawasan ang electrical interference sa paligid ng servo equipment | Input-side EMI control at output-side motor-side na pagsala |
| Industrial Motor Control | Pagbutihin ang pagganap ng EMC ng mga sistema ng pagmamaneho ng motor | Pigilan ang isinagawang interference at high-frequency switching component |
| Mga CNC Machine at Machine Tool | Bawasan ang interference na nakakaapekto sa control at drive equipment | Input EMI filtering at output-side dv/dt reduction |
| Mahabang Pag-install ng Motor Cable | Kontrolin ang reflected-wave at high-frequency na mga epekto ng boltahe | Output-side na pagsala sa pagitan ng VFD at motor |
| Conveyor, Pump at Fan System | Bawasan ang interference mula sa variable-speed motor operation | Input-side na pagsugpo sa EMI at, kung kinakailangan, pag-filter ng output |
| Industrial Automation Equipment | Limitahan ang interference sa pagitan ng mga drive system at kalapit na electronics | Common-mode at differential-mode na pag-filter |
| Kagamitan sa Paggawa | Tugunan ang parehong power-side at motor-side interference | Pinagsamang pag-filter ng input at output |
Tandaan: Ang kinakailangang configuration ng filter ay depende sa VFD, motor, haba ng cable, mga kondisyon ng EMC, at ang partikular na problema sa interference. Hindi lahat ng VFD application ay nangangailangan ng parehong input at output filtering.
| Parameter ng Pagpili | Kinakailangan ang Impormasyon | Layunin |
|---|---|---|
| Modelo ng VFD | Numero ng tagagawa at modelo | Upang matukoy ang naaangkop na pagsasaayos ng input/output |
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC | Upang itugma ang rating ng boltahe ng filter sa sistema ng drive |
| Na-rate na Kasalukuyan | VFD input o output kasalukuyang | Upang matukoy ang kinakailangang filter kasalukuyang rating |
| Lakas ng Motor | kW o HP | Upang suriin ang mga kinakailangan sa pag-filter sa gilid ng motor |
| Motor Rated Boltahe | Boltahe ng pagpapatakbo ng motor | Upang i-verify ang pagiging tugma sa gilid ng output |
| Haba ng Cable ng Motor | Aktwal na haba ng cable sa metro | Mahalaga para sa pagsusuri ng dv/dt at reflected-wave effect |
| Uri ng Cable | Shielded o unshielded; pagtatayo ng cable kung saan magagamit | Upang masuri ang mga katangian ng EMC at mataas na dalas |
| Pagpapalit ng Dalas | VFD carrier/switching frequency, kung available | Tumutulong na suriin ang mga kinakailangan sa high-frequency na pag-filter |
| Kapaligiran sa Pag-install | Kontrolin ang kabinet, makina, linya ng produksyon, atbp. | Upang matukoy ang mga pagsasaalang-alang sa pag-install at EMC |
| Kondisyon ng Panghihimasok | EMI, ingay ng motor, dv/dt, reflected wave, interference ng kagamitan sa malapit, atbp. | Upang matukoy kung ang pag-filter ng input, pag-filter ng output, o isang pinagsamang configuration ay angkop |
| Grounding Arrangement | Pamamaraan ng grounding at cable shielding | Mahalaga para sa epektibong high-frequency interference control |
Para sa isang paunang pagsusuri, ang mga customer ay maaaring magbigay ng:
VFD model + rated boltahe + rate kasalukuyang + motor power + motor cable haba + cable type + switching frequency + naobserbahang interference
Ang impormasyong ito ay karaniwang mas kapaki-pakinabang para sa pagpili ng filter kaysa sa pagtukoy ng filter sa pamamagitan lamang ng kapangyarihan ng motor.
Ang tamang pag-install ay mahalaga dahil ang high-frequency interference ay maaaring makalampas sa bahagi ng filtering circuit sa pamamagitan ng hindi angkop na mga wiring.
Ikonekta ang seksyon ng input sa pagitan ng power supply at VFD.
Ikonekta ang seksyon ng output sa pagitan ng VFD at motor.
Ang mga terminal ng input at output ay dapat na konektado ayon sa diagram ng mga kable ng produkto at hindi dapat palitan.
Ang mga kable ng power-side at motor-side ay dapat na iruruta nang hiwalay.
Iwasan ang mahabang parallel run sa pagitan ng mga filter input at output conductor, dahil maaaring mabawasan ng electromagnetic coupling ang pagiging epektibo ng pag-filter.
Ang filter ay dapat na pinagbabatayan ayon sa naaangkop na mga kinakailangan sa pag-install ng kuryente at mga tagubilin sa EMC ng tagagawa ng VFD.
Para sa high-frequency interference, ang isang maikling, low-impedance grounding path ay karaniwang ginusto.
Kung saan ginagamit ang shielded motor cable, ang cable shield ay dapat wakasan ayon sa mga kinakailangan ng EMC ng tagagawa ng VFD.
Bago pasiglahin ang system, i-verify:
- Filter boltahe at kasalukuyang rating
- Mga koneksyon sa terminal
- Grounding
- Pagruruta ng cable ng input/output
- Koneksyon ng motor
- Mechanical mounting
Pagkatapos ng pag-install, i-verify ang normal na operasyon ng VFD at motor at suriin ang orihinal na kondisyon ng interference.
Gumagawa ang Dufew Electric ng mga bahagi ng power electronics kabilang ang mga resistor, braking system, reactor, filter, transformer, at customized na electrical component. Ang Variable Frequency Drive Filters ay ginawa ayon sa kinakailangang electrical configuration at application.
Ang proseso ng produksyon ay karaniwang sumasaklaw sa inspeksyon ng bahagi, pagpoproseso ng magnetic component, paikot-ikot at pagkakabukod, pagpupulong ng filter, pagsubok sa kuryente, panghuling inspeksyon, at packaging. Depende sa configuration ng produkto, maaaring kabilang sa mga pagsusuri sa kalidad ang detalye ng bahagi, winding, insulation, mga terminal, insulation resistance, dielectric strength, electrical performance, at mga sukat.
Ang mga guhit na tukoy sa produkto, mga talaan ng pagsubok, at mga teknikal na dokumento ay maaaring ibigay ayon sa mga kinakailangan ng proyekto.
Ang Dufew Electric ay may mga ISO at CE na sertipikasyon na sumusuporta sa pamamahala ng kalidad nito at mga kinakailangan sa pagsunod sa produkto.
Ang naaangkop na sertipiko at teknikal na dokumentasyon ay dapat kumpirmahin ayon sa partikular na modelo ng produkto at patutunguhang merkado.

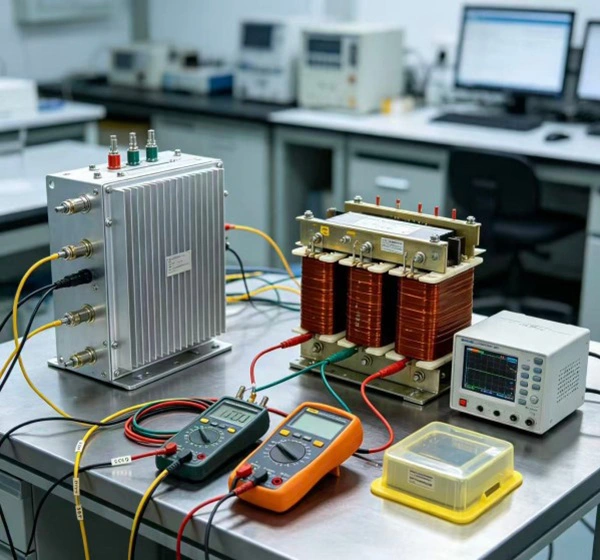

Saklaw ng inspeksyon ng kalidad ang mga nauugnay na yugto mula sa pag-verify ng bahagi at pagpupulong sa pamamagitan ng pagsusuri sa kuryente at panghuling inspeksyon.
Nagbibigay ang Dufew Electric ng mga filter at iba pang bahagi ng power electronics sa mga OEM, distributor, system integrator, at industriyal na user.

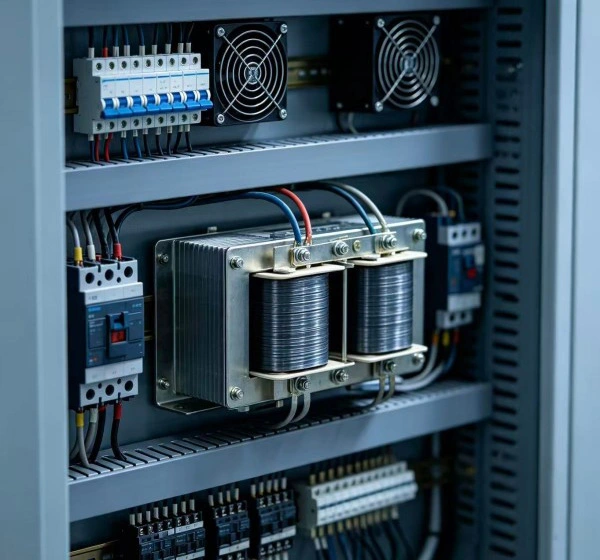

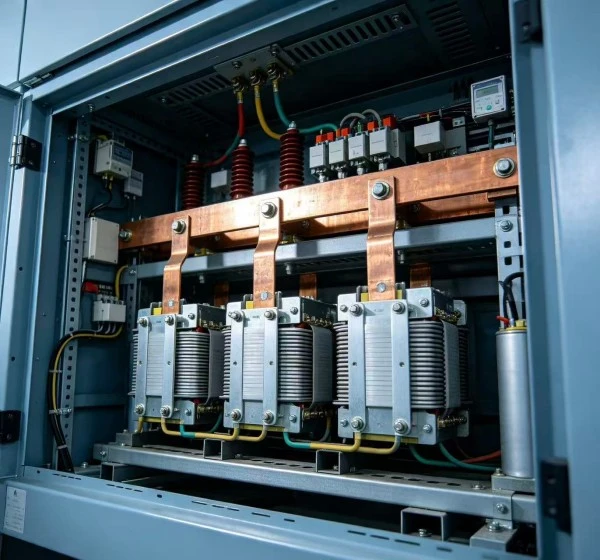

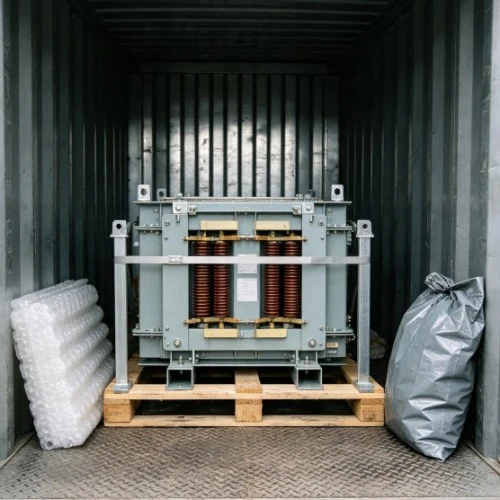

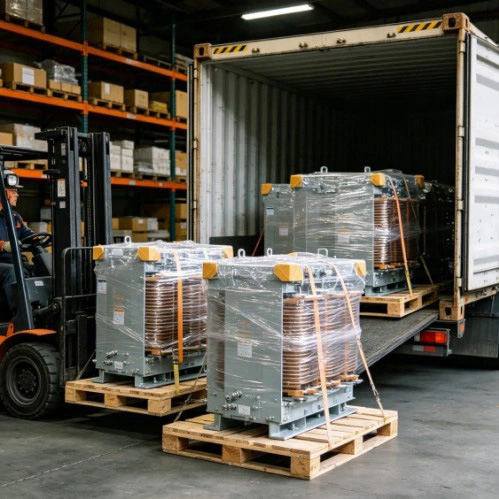

Pinipili ang mga pagsasaayos ng packaging at paghahatid ayon sa mga sukat ng produkto, timbang, dami, patutunguhan, at mga kinakailangan ng customer.
Maaaring kabilang sa mga magagamit na pagsasaayos sa pagpapadala ang:
- kargamento sa dagat
- kargamento sa himpapawid
- Express delivery
- Customer-nominated forwarder
Ang packaging ay pinili ayon sa pagbuo ng produkto at mga kondisyon ng transportasyon.
Ang isang input filter ay naka-install sa pagitan ng power supply at VFD upang makontrol ang isinasagawang EMI. May naka-install na output filter sa pagitan ng VFD at motor para kontrolin ang mga high-frequency na bahagi, dv/dt, at reflected-wave effect.
Hindi. Ang kinakailangan ay depende sa haba ng cable ng motor, mga katangian ng output ng VFD, pagkakabukod ng motor, mga kondisyon ng EMC, at mga kinakailangan sa aplikasyon.
Oo. Maaari itong suriin para sa mga aplikasyon ng servo drive kung saan kailangang kontrolin ang input-side EMI o motor-side high-frequency interference. Ang de-koryenteng rating ay dapat tumugma sa drive system.
Oo. Ang seksyon ng output ay idinisenyo upang mapahina ang mga bahagi ng high-frequency na paglipat at maaaring bawasan ang dv/dt sa mga terminal ng motor. Ang aktwal na resulta ay depende sa VFD, pagsasaayos ng filter, cable, at motor.
Oo. Maaaring pataasin ng mga mahahabang motor cable ang reflected-wave at high-frequency na mga epekto ng boltahe, na ginagawang mas nauugnay ang pag-filter ng output. Ang pinapayagang haba ng cable ay dapat kumpirmahin para sa partikular na aplikasyon.
Hindi naman kailangan. Ang produktong ito ay pangunahing inilaan para sa EMI at high-frequency na pag-filter sa paligid ng mga VFD system. Kung ang kinakailangan ay upang kontrolin ang mga partikular na power-system harmonic order o THD, isang nakalaang harmonic mitigation solution ang dapat suriin.
Walang elektronikong pagsasaayos ang karaniwang kinakailangan dahil ang filter ay passive. Ang tamang pagpili ng modelo, mga kable, saligan, at pag-install ay kailangan pa rin.
Ang modelo ng VFD, boltahe ng supply, kasalukuyang na-rate, kapangyarihan ng motor, haba ng cable ng motor, uri ng cable, at ang partikular na isyu sa interference o motor-side ay kapaki-pakinabang para sa pagpili ng naaangkop na configuration.
Gumagawa ang Dufew Electric ng Variable Frequency Drive Filter para sa mga VFD, servo drive, motor control system, at pang-industriya na kagamitan sa automation.
Ang pinagsama-samang configuration ay nagbibigay ng input-side EMI filtering at output-side na motor filtering sa loob ng isang assembly. Ang pagpili ay maaaring batay sa rating ng drive, mga katangian ng motor, haba ng cable, mga kondisyon ng EMC, at mga kinakailangan sa pag-install.
Para sa pagsusuri ng produkto, ibigay ang VFD model, motor power, rate current, haba ng cable ng motor, uri ng cable, at supply voltage.
