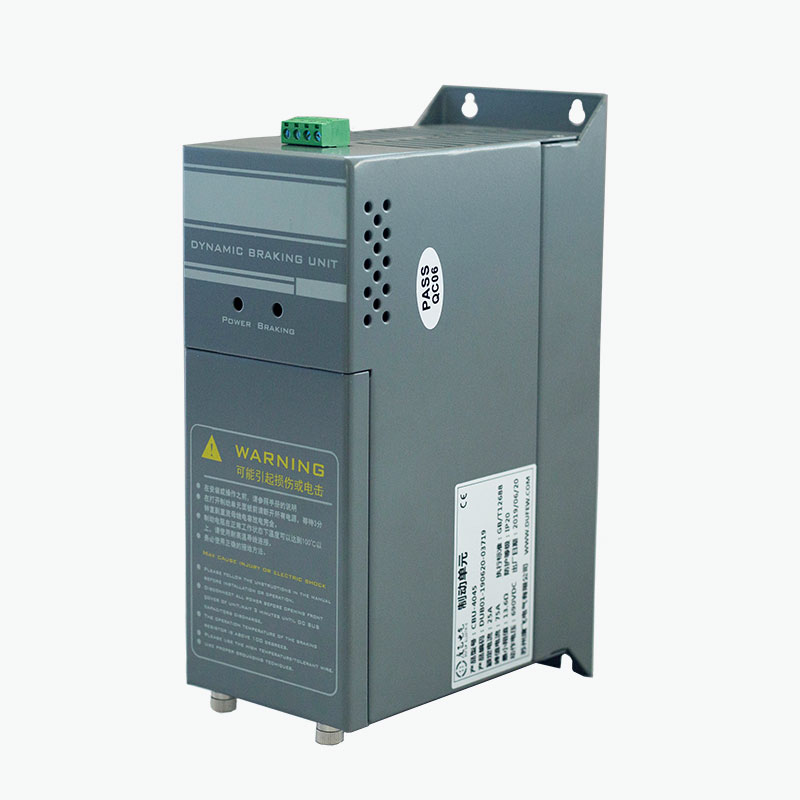

Dufewnagbibigay ngBraking Chopperbilang isang panlabas na dynamic braking solution para sa mga variable frequency drive (VFD), na tumutulong sa pagkontrol sa boltahe ng DC bus kapag ang mga motor ay umaandar bilang mga generator sa panahon ng mabilis na deceleration o overhauling load. Idinisenyo para sa 220V, 380V, at 690V drive system, ang CBU Series ay maaaring i-configure ayon sa braking power, duty cycle, DC bus voltage, mga detalye ng resistor, at mga kinakailangan sa pag-install.
Ang braking chopper ay isang key switching component sa isang dynamic na braking system. Kapag bumagal ang bilis ng motor, maaaring dumaloy pabalik ang regenerative energy sa DC bus ng VFD at maging sanhi ng pagtaas ng boltahe nito. Kung ang enerhiyang ito ay hindi maayos na nakokontrol, ang drive ay maaaring makaranas ng overvoltage na proteksyon o isang hindi makontrol na pagsara. Sinusubaybayan ng isang braking chopper ang boltahe ng DC bus at mabilis na inililipat ang isang IGBT circuit upang ilipat ang labis na enerhiya sa isang resistor ng pagpepreno, kung saan ito ay na-convert sa init. Ipinapaliwanag ng artikulong ito kung paano gumagana ang braking chopper, ang kanilang mga pangunahing teknikal na parameter, pamantayan sa pagpili, mga aplikasyon, mga function ng proteksyon, at mga pagsasaalang-alang sa pag-install.
Talaan ng mga Nilalaman
- Ano ang Braking Chopper?
- Paano Gumagana ang Braking Chopper?
- Anong mga Teknikal na Parameter ang Mahalaga?
- Paano Mo Dapat Pumili ng Braking Chopper?
- Saan Ginagamit ang Mga Braking Chopper?
- Braking Chopper kumpara sa Braking Resistor
- Anong Mga Pag-andar ng Proteksyon ang Mahalaga?
- Mga Pagsasaalang-alang sa Pag-install at Pag-komisyon
- Mga Pagsasaalang-alang sa Paggawa at Kalidad
- Mga Madalas Itanong
Ano ang Braking Chopper?
Ang braking chopper ay isang electronic switching device na ginagamit sa DC intermediate circuit ng isang variable frequency drive. Ang pangunahing layunin nito ay kontrolin ang pagtaas ng boltahe ng DC bus na dulot ng regenerative energy.
Sa panahon ng normal na operasyon ng motor, ang elektrikal na enerhiya ay na-convert sa mekanikal na enerhiya. Gayunpaman, kapag ang isang high-inertia load ay bumababa, ang motor ay maaaring pansamantalang gumana bilang isang generator. Ang mekanikal na enerhiya ay binago pabalik sa elektrikal na enerhiya at inililipat sa DC bus. Ang regenerative energy na ito ay nagpapataas ng DC link voltage.
Ang isang braking chopper ay nagbibigay ng isang kinokontrol na landas para sa labis na enerhiya na ito. Kapag ang boltahe ng DC bus ay umabot sa preset braking threshold nito, ang IGBT switching circuit ng chopper ay bubukas at nagdidirekta ng enerhiya patungo sa isang panlabas na resistor ng pagpreno. Ang risistor ay nagko-convert ng elektrikal na enerhiya sa init, na tumutulong na panatilihin ang DC bus sa loob ng naaangkop na saklaw ng pagpapatakbo.
Samakatuwid, ang isang braking chopper ay hindi nakapag-iisa na nagwawaldas ng enerhiya. Sa halip, kinokontrol nito kung kailan at paano konektado ang braking resistor sa DC bus.
Paano Gumagana ang Braking Chopper?
Ang prinsipyo ng pagpapatakbo ay batay sa awtomatikong pagsubaybay sa boltahe ng DC bus at mabilis na paglipat ng elektroniko. Ang kumpletong proseso ay maaaring ibuod tulad ng sumusunod:
- Pagbaba ng bilis ng motor:Ang VFD ay nag-uutos sa motor na bawasan ang bilis.
- Regenerative na operasyon:Ang motor ay pansamantalang nagsisilbing generator.
- Tumataas ang boltahe ng DC bus:Ang regenerative electrical energy ay bumabalik sa DC link ng drive.
- Pag-detect ng threshold:Nakikita ng braking chopper na ang boltahe ng DC bus ay umabot na sa naka-configure na antas ng pagpapatakbo nito.
- Paglipat ng IGBT:Ang switching circuit ay nagsasagawa at nagbibigay ng landas patungo sa risistor ng pagpepreno.
- Pagkawala ng enerhiya:Ang risistor ng pagpepreno ay nagpapalit ng sobrang elektrikal na enerhiya sa init.
- Isara:Kapag ang boltahe ng DC bus ay bumaba sa ibaba ng release threshold, ang chopper ay naka-off.
Ang switching cycle na ito ay maaaring maulit nang mabilis habang nagpepreno. Ang resulta ay kinokontrol na pagwawaldas ng regenerative energy nang hindi nangangailangan ng hiwalay na panlabas na controller para sa pangunahing pagsubaybay sa boltahe.
Para sa mga application na may madalas na pagpreno o mataas na regenerative energy, maaaring maging partikular na kapaki-pakinabang ang external braking chopper kapag hindi sapat ang internal braking capacity ng VFD.
Anong mga Teknikal na Parameter ang Mahalaga?
Ang pagpili ng braking chopper batay lamang sa lakas ng motor ay maaaring humantong sa isang hindi angkop na sistema ng pagpepreno. Ang aktwal na mga kondisyon ng pagbabagong-buhay, boltahe ng DC bus, dalas ng pagpepreno, mga katangian ng risistor, at duty cycle ay dapat na masuri lahat.
| Parameter | Sanggunian ng Serye ng Dufew CBU | Kahalagahan ng Engineering |
|---|---|---|
| Boltahe ng System | 220VAC / 380VAC / 690VAC | Tinutukoy ang naaangkop na drive at klase ng boltahe ng DC bus |
| 220V Braking Boltahe | DC340 / 360 / 380 / 400 / 420V ±10V | Nagbibigay ng mga mapipiling threshold ng braking para sa mga katugmang system |
| 380V Braking Voltage | DC630 / 660 / 690 / 730 / 760V ±10V | Tumutugma sa iba't ibang 380V-class na mga configuration ng drive |
| 690V Braking Voltage | DC1140V ±10V | Idinisenyo para sa mga katugmang 690V-class drive system |
| Paraan ng Pagkontrol | Awtomatikong pagsubaybay sa boltahe ng DC bus | Nagbibigay-daan sa chopper na awtomatikong tumugon sa mga kondisyon ng pagbabagong-buhay |
| Parallel na Tugon | ≤1ms | Sinusuportahan ang coordinated switching sa parallel configurations |
| Temperatura ng Pagsisimula ng Fan | Tinatayang 45°C | Tumutulong na pamahalaan ang init sa panahon ng mas mataas na pagkarga ng pagpepreno |
| Proteksyon sa sobrang temperatura | Tinatayang 85°C | Nagbibigay ng thermal protection para sa braking circuit |
| Rating ng Proteksyon | IP20 o mas mataas | Isinasaad ang antas ng proteksyon ng enclosure ng naaangkop na configuration |
| Naaangkop na Pamantayan | GB/T 12668 | Sinusuportahan ang teknikal na pagsunod para sa naaangkop na kagamitang nauugnay sa pagmamaneho |
Ang huling boltahe, modelo, pagsasaayos ng kuryente, at kapasidad ng pagpepreno ay dapat palaging kumpirmahin laban sa mga partikular na kinakailangan sa VFD at aplikasyon.
Paano Mo Dapat Pumili ng Braking Chopper?
Ang propesyonal na pagpili ay nagsisimula sa mga kondisyon ng pagpepreno sa halip na itugma lamang ang chopper sa na-rate na kapangyarihan ng motor. Ang isang sistema na humihinto sa isang maliit na motor nang napakadalas ay maaaring makabuo ng mas hinihingi na mga kondisyon ng thermal kaysa sa isang mas malaking motor na paminsan-minsan lang ang preno.
Kabilang sa mga pangunahing salik sa pagpili ang:
- Boltahe ng system ng drive:Kumpirmahin na ang klase ng boltahe ng chopper ay tumutugma sa VFD system.
- kapangyarihan ng motor:Gamitin ang rating ng motor bilang sanggunian para sa pangkalahatang sukat ng system.
- Inertia ng pag-load:Ang mga high-inertia load ay karaniwang bumubuo ng mas maraming regenerative na enerhiya sa panahon ng mabilis na pagbabawas ng bilis.
- Oras ng pagbabawas:Ang mas maiikling mga oras ng paghinto ay maaaring magpapataas ng agarang lakas ng pagpepreno.
- Dalas ng pagpepreno:Ang paulit-ulit na mga ikot ng pagpepreno ay nagpapataas ng thermal stress.
- Resistor ng pagpepreno:Ang halaga ng paglaban, rating ng kuryente, at duty cycle ay dapat na tugma sa chopper.
- Temperatura sa paligid:Maaaring bawasan ng mas mataas na temperatura sa paligid ang magagamit na thermal capacity.
- Bentilasyon ng gabinete:Ang sapat na airflow at installation clearance ay mahalaga para sa pag-alis ng init.
- Parallel na operasyon:Maaaring isaalang-alang ang maramihang chopper kapag lumampas sa kapasidad ng isang unit ang kinakailangan sa pagpreno.
Para sa pagsusuri sa engineering, kasama sa kapaki-pakinabang na impormasyon ang modelo ng VFD, rating ng motor, uri ng pagkarga, kinakailangang oras ng pagbabawas ng bilis, dalas ng pagpepreno, mga kasalukuyang detalye ng resistor, at inaasahang duty cycle.
Saan Ginagamit ang Mga Braking Chopper?
Ang mga braking chopper ay malawakang naaangkop sa mga industrial drive system kung saan ang mabilis na pagbabawas ng bilis, mataas na inertia, o pag-overhauling ng mga load ay maaaring magbalik ng malaking enerhiya sa DC bus.
| Aplikasyon | Karaniwang Kinakailangan sa Pagpepreno |
|---|---|
| Mga elevator | Kinokontrol ang pagbabagong-buhay na enerhiya sa panahon ng pababang paglalakbay at mabilis na pagbabawas ng bilis |
| Kagamitan sa Pagtaas | Pinangangasiwaan ang regenerative energy na ginawa habang binabawasan ang mga load |
| Mga kreyn | Sinusuportahan ang dynamic na pagpepreno ng lifting at high-inertia load |
| Mga centrifuge | Namamahala ng enerhiya na nabuo sa panahon ng mabilis na paghinto |
| Mga conveyor | Kinokontrol ang boltahe ng DC bus kapag ang paglipat ng mga load ay bumubuo ng regenerative energy |
| Makinarya sa Tela | Sinusuportahan ang madalas na acceleration at deceleration cycle |
| Makinarya ng Papel | Tumutulong na pamahalaan ang mga kinakailangan sa dynamic na pagpepreno sa patuloy na produksyon |
| Mga Tool sa Makina | Sinusuportahan ang mabilis na paghinto at kinokontrol na pagbabawas ng bilis |
| Mga Pang-industriyang Washing Machine | Hinahawakan ang paulit-ulit na pagpepreno |
Braking Chopper kumpara sa Braking Resistor
Ang isang karaniwang maling kuru-kuro ay ang braking chopper at braking resistor ay gumaganap ng parehong function. Sa katotohanan, ang mga ito ay mga pantulong na bahagi sa loob ng isang dynamic na sistema ng pagpepreno.
| Component | Pangunahing Pag-andar |
|---|---|
| DC Bus | Nagbibigay ng koneksyon sa kuryente sa pagitan ng VFD at braking circuit |
| Braking Chopper | Kinokontrol kung kailan inililipat ang regenerative energy mula sa DC bus |
| Resistor ng pagpepreno | Kino-convert ang inilipat na elektrikal na enerhiya sa init |
Ang chopper samakatuwid ay nagsisilbing switching controller, habang ang risistor ay nagsisilbing energy-dissipation element. Ang parehong mga bahagi ay dapat na itugma nang tama sa sistema ng pagmamaneho at ikot ng tungkulin ng pagpepreno.
Anong Mga Pag-andar ng Proteksyon ang Mahalaga?
Dahil ang mga braking circuit ay maaaring humawak ng malaking elektrikal at thermal energy, ang mga function ng proteksyon ay mahalaga para sa maaasahang pang-industriyang operasyon. Depende sa napiling configuration, ang Dufew CBU Series ay maaaring magsama ng ilang mga function ng proteksyon.
- Proteksyon sa overvoltage ng DC bus
- Proteksyon ng short-circuit ng braking circuit
- Proteksyon sa sobrang temperatura
- Proteksyon ng fault ng cooling fan
- Fault relay output
Ang fault relay ay maaaring magbigay ng signal sa isang external na control system kapag may natukoy na kundisyon ng fault na nangyari. Makakatulong ito na isama ang braking circuit sa isang mas malawak na pang-industriya na automation at diskarte sa proteksyon.
Mga Pagsasaalang-alang sa Pag-install at Pag-komisyon
Ang tamang pag-install ay mahalaga para sa parehong kaligtasan ng kuryente at pagganap ng pagpepreno. Bago mag-commission ng braking chopper, dapat i-verify ng mga engineer ang kumpletong braking circuit sa halip na suriin ang chopper nang nakahiwalay.
- Kumpirmahin na ang chopper voltage class ay tumutugma sa drive system.
- I-verify ang polarity ng DC bus bago kumonekta.
- Suriin ang resistor ng braking at rating ng kapangyarihan.
- Siguraduhin na ang lahat ng mga terminal ay wastong konektado at secure na mahigpit.
- Magbigay ng sapat na bentilasyon at clearance sa pag-install.
- Paghiwalayin ang mga kable ng kuryente mula sa sensitibong kontrol at mga kable ng signal kung naaangkop.
- Ikonekta ang fault relay circuit kapag kinakailangan ng control architecture.
- Magsagawa ng mga inspeksyon sa kuryente bago pasiglahin ang system.
Ang forced-air cooling ay maaaring maging mahalaga para sa mga application na kinasasangkutan ng mataas na dalas ng pagpepreno o malaking lakas ng pagpreno. Ang aktwal na thermal performance ay depende sa braking power, duty cycle, ambient temperature, cabinet ventilation, installation clearance, at operating frequency.
Ang pag-install at pagkomisyon ay dapat kumpletuhin ng mga kwalipikadong tauhan ng kuryente ayon sa naaangkop na dokumentasyon ng produkto at mga kinakailangan sa kuryente.
Mga Pagsasaalang-alang sa Paggawa at Kalidad
Para sa mga pang-industriyang customer na bumibili ng braking chopper mula sa isang manufacturer o supplier ng China, dapat na suriin ang performance ng produkto kasama ng kakayahan sa pagmamanupaktura, mga pamamaraan sa pagsubok, dokumentasyon, at teknikal na suporta.
Gumagawa ang Dufew Electric ng mga bahagi ng power electronics para sa industrial drive at power control application, kabilang ang braking chopper, braking resistors, braking units, reactors, filters, transformers, at industrial resistors.
Depende sa configuration ng produkto, ang kontrol sa kalidad ay maaaring kabilang ang:
- Papasok na inspeksyon ng materyal
- Inspeksyon ng koneksyon sa kuryente
- Pagsubok sa paglaban sa pagkakabukod
- Pagsubok ng lakas ng dielectric
- Pag-verify ng pagpapalit ng function
- Pag-verify ng function ng proteksyon
- Inspeksyon ng cooling fan
- Terminal at dimensional na inspeksyon
- Panghuling inspeksyon at packaging ng produkto
Ang CBU Series ay ginawa ayon sa naaangkop na mga kinakailangan ng GB/T 12668, habang ang Dufew Electric ay nagpapanatili ng mga nauugnay na ISO at CE na sertipikasyon sa loob ng kalidad at sistema ng pagsunod nito sa produkto. Dapat kumpirmahin ang mga partikular na dokumento ng sertipikasyon at mga teknikal na talaan ayon sa napiling modelo at mga kinakailangan sa proyekto.
Mga Madalas Itanong Tungkol sa Mga Braking Chopper
1. Ano ang pangunahing layunin ng isang braking chopper?
Kinokontrol ng braking chopper ang pagbabagong-buhay na enerhiya na ibinalik sa DC bus ng VFD sa panahon ng deceleration ng motor o operasyon ng overhauling. Pinapalitan nito ang sobrang enerhiya sa isang braking resistor upang makatulong na maiwasan ang labis na boltahe ng DC bus.
2. Pinapalitan ba ng braking chopper ang braking resistor?
Hindi. Ang dalawang bahagi ay gumaganap ng magkaibang mga pag-andar. Kinokontrol ng braking chopper ang switching path, habang ang braking resistor ay nagko-convert ng regenerative electrical energy sa init. Karaniwang idinisenyo ang mga ito upang gumana nang magkasama.
3. Maaari bang suportahan ng isang braking chopper ang isang high-power braking application?
Depende ito sa kinakailangang braking power, duty cycle, DC bus voltage, configuration ng risistor, at napiling modelo. Kung ang isang yunit ay hindi sapat, maraming katugmang chopper ay maaaring konektado nang magkatulad ayon sa disenyo ng system.
4. Aling mga sistema ng boltahe ang maaaring suportahan ng Dufew CBU Series?
Ang CBU Series ay available para sa 220V, 380V, at 690V drive system. Ang naaangkop na modelo at boltahe ng pagpepreno ay dapat piliin ayon sa mga katangian ng DC bus ng VFD at ang aplikasyon.
5. Anong impormasyon ang dapat ibigay kapag humihiling ng braking chopper?
Para sa tumpak na teknikal na pagpili, ibigay ang modelo ng drive, boltahe ng system, kapangyarihan ng motor, uri ng pagkarga, oras ng pagbabawas ng bilis, dalas ng pagpepreno, kinakailangang lakas ng pagpreno, mga detalye ng resistor ng pagpreno, duty cycle, mga kondisyon sa paligid, at mga kinakailangan sa pag-install kapag available.
Konklusyon
Isang maayos na napiliBraking Chopperay maaaring gumanap ng isang mahalagang papel sa pagkontrol ng pagbabagong-buhay na enerhiya at pagpapanatili ng matatag na boltahe ng DC bus sa hinihingi na mga aplikasyon ng VFD. Mula sa mga elevator at crane hanggang sa mga centrifuges, conveyor, textile equipment, at machine tool, ang tamang kumbinasyon ng chopper, braking resistor, cooling system, at mga function ng proteksyon ay maaaring mapabuti ang pagiging maaasahan ng dynamic na pagpepreno. Kung sinusuri mo ang isang braking chopper para sa isang bagong drive system o kailangan mo ng tulong sa pagtutugma ng boltahe, lakas ng pagpreno, mga detalye ng risistor, at duty cycle,makipag-ugnayan sa aminupang talakayin ang iyong mga kinakailangan sa aplikasyon sa Dufew Electric at tumukoy ng angkop na configuration.
