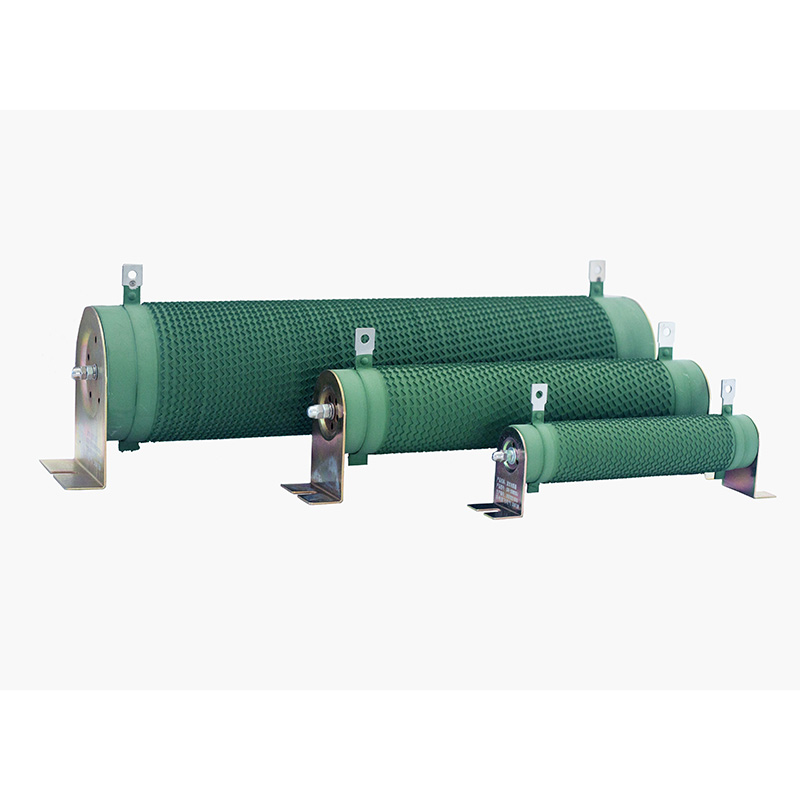

Ang DUFEW Tubular Resistor ay isang high-power wirewound component na binuo gamit ang isang ceramic tube structure na nagbibigay ng electrical insulation at mahusay na heat transfer. Ang mga resistensyang wire na ginawa mula sa Nickel-Chromium (Ni-Cr), Manganin, o Constantan alloy ay tiyak na ipinulupot sa ceramic core upang makamit ang matatag na resistensya, malakas na overload na kakayahan, at pare-pareho ang thermal performance.
Ang disenyo ng ceramic tube ay nagpapabuti sa density ng kapangyarihan at kahusayan sa paglamig sa pamamagitan ng paglilipat ng init sa pamamagitan ng panloob na istraktura ng core. Pagkatapos ng paikot-ikot, ang risistor ay pinahiran ng isang mataas na temperatura na flame-retardant insulating layer upang protektahan ang resistance wire mula sa oksihenasyon, kahalumigmigan, at impluwensya sa kapaligiran, na tumutulong na mapanatili ang matatag na operasyon sa mga kondisyong pang-industriya.
Angkop para sa mga aplikasyon ng pang-industriya na kapangyarihan, ang resistor na ito ay karaniwang ginagamit sa mga VFD braking system, motor starting circuits, load testing equipment, welding machine, at iba pang mga electrical system na nangangailangan ng kontroladong energy dissipation at maaasahang thermal performance.
Ang risistor ay nagko-convert ng elektrikal na enerhiya sa init sa pamamagitan ng isang resistance alloy wire na sugat sa paligid ng isang ceramic tube. Ang ceramic core ay nagbibigay ng insulation habang tumutulong sa paglipat ng init sa nakapalibot na kapaligiran para sa epektibong pagkontrol sa temperatura.
Sa matatag na pagganap sa ilalim ng mataas na kasalukuyang, panandaliang labis na karga, at paulit-ulit na mga kondisyon ng paglipat, ito ay angkop para sa dynamic na pagpepreno, pagsisimula ng motor, kasalukuyang paglilimita, simulation ng pagkarga, pagbaba ng boltahe, at paggamit ng enerhiya.
| Code ng Modelo | Ibig sabihin | Paglalarawan |
|---|---|---|
| CRR | Serye ng Produkto | Pantubo na Resistor |
| 2500W | Na-rate na Kapangyarihan | 2500 Watts |
| 54.4R | Na-rate na Paglaban | 54.4 Ω |
| J | Pagpaparaya sa Paglaban | J = ±5% (Opsyonal: K = ±10%, H = ±3%) |
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 50W--10kW |
| Operating Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω--1kΩ |
| Pagpaparaya sa Paglaban | ±3%, ±5%, ±10% |
| Rating ng Proteksyon | IP00 |
| Temperature Coefficient (TCR) | ≤300 ppm/°C |
| Rating ng Flame Retardant | UL 94V-2 |
| Pamantayan sa Pagsunod | GB/T 5792 |
Ang paikot-ikot na istraktura ay direktang nakakaapekto sa kakayahan ng pagwawaldas ng init ng risistor, inductance, at pagiging angkop ng aplikasyon.
Ang resistance wire ay nasugatan sa isang maginoo na spiral pattern sa paligid ng ceramic tube. Ang istrukturang ito ay nag-aalok ng simple at matipid na solusyon para sa mababang dalas na paggamit ng power dissipation kung saan ang inductance ay hindi isang kritikal na alalahanin.
Ang resistance wire ay nabuo sa isang corrugated profile at naka-mount patayo sa ceramic tube. Ang disenyong ito ay makabuluhang pinapataas ang cooling surface area habang binabawasan ang parasitic inductance, ginagawa itong perpekto para sa VFD braking system, pulse load, at mga application na nangangailangan ng pinahusay na thermal performance.
Nagbibigay ng permanenteng halaga ng resistensya at angkop para sa karamihan sa mga karaniwang pang-industriyang aplikasyon na nangangailangan ng matatag at walang maintenance na operasyon.
Maaaring isaayos ang resistensya gamit ang isang movable metal clamp o tapping mechanism, na nagbibigay-daan sa flexible resistance settings para sa pag-commissioning ng equipment, testing, at variable na mga application ng pagkarga.
Magagamit na may maraming mga tapping point upang magbigay ng iba't ibang mga halaga ng paglaban mula sa isang risistor, na ginagawa itong angkop para sa mga kumplikadong electrical circuit at multi-stage na kontrol sa pagkarga.
Ginawa mula sa mataas na kalidad na insulating ceramic, ang tubo ay nagbibigay ng mahusay na dielectric na lakas, mahusay na paglipat ng init, mataas na mekanikal na lakas, at namumukod-tanging paglaban sa thermal shock sa patuloy na pang-industriyang operasyon.
Magagamit sa mga alloy na Nickel-Chromium (Ni-Cr), Manganin, at Constantan, ang resistance wire ay nag-aalok ng stable electrical na katangian, mahusay na overload na kakayahan, at pangmatagalang katatagan ng resistensya sa ilalim ng paulit-ulit na thermal cycling.
Pinoprotektahan ng environment friendly na inorganic insulating coating ang resistance wire laban sa oxidation, moisture, dust, at corrosion habang nagbibigay ng maaasahang flame-retardant na performance alinsunod sa mga kinakailangan ng UL94V-2.
Ang ceramic tube ay gumagana bilang parehong insulating support at isang mahusay na heat dissipation medium, na nagpapahintulot sa risistor na maghatid ng mas mataas na power ratings sa loob ng compact footprint. Ginagawa nitong perpekto para sa mga pang-industriyang application kung saan limitado ang espasyo sa pag-install.
Ang mataas na thermal conductivity ng ceramic tube ay nagbibigay-daan sa mabilis na paglipat ng init mula sa resistance wire patungo sa nakapaligid na hangin. Ang opsyonal na vertical corrugated winding ay higit na nagpapataas ng cooling surface area, na nagpapabuti ng tuluy-tuloy na pagganap ng pagkarga at nagpapababa ng operating temperature.
Ginawa gamit ang mga de-kalidad na ceramic na materyales at protektado ng high-temperature inorganic insulating coating, ang resistor ay maaaring makatiis sa operating temperature hanggang 350°C. Available ang mga glass-enamel coated na bersyon para sa mga application na nangangailangan ng temperatura hanggang 375°C.
Dinisenyo para sa high-current at short-duration overload application, ang risistor ay nagbibigay ng mahusay na pagtutol sa thermal shock at paulit-ulit na paglo-load ng pulso. Ito ay angkop na angkop para sa pagsisimula ng motor, dynamic na pagpepreno, at mga aplikasyon ng pagsubok sa pagkarga.
Nag-aalok ang DUFEW ng fixed, adjustable, multi-terminal, low-inductance, at custom-designed na tubular resistors upang matugunan ang magkakaibang mga kinakailangan sa elektrikal at mekanikal sa iba't ibang industriya.
Ang risistor ay maaaring ibigay sa iba't ibang mounting bracket at terminal configuration, na nagbibigay-daan sa maginhawang pag-install sa mga electrical cabinet, load bank, testing equipment, at pang-industriya na makinarya.
Ang premium resistance alloy wire, isang matibay na ceramic na istraktura, at isang oxidation-resistant na protective coating ay nagsisiguro ng mga matatag na halaga ng resistensya, mahusay na thermal stability, at pinahabang buhay ng serbisyo sa ilalim ng hinihingi na mga kondisyon ng operating.
Malawakang ginagamit sa mga welding machine, industrial control cabinet, at electrical automation system para sa kasalukuyang paglilimita, pagbaba ng boltahe, at pagkawala ng enerhiya.
Angkop para sa mga load bank, burn-in testing equipment, battery discharge system, at power supply aging tests kung saan kinakailangan ang matatag na power dissipation.
Inilapat sa maliit at katamtamang lakas na VFD braking system, motor starting circuits, servo drive system, at pang-industriya na transmission equipment na nangangailangan ng maaasahang braking at load control.
Ginagamit sa mga kagamitan sa pagsukat ng elektrikal, mga circuit ng proteksyon, switchgear, at mga control panel upang magbigay ng matatag na resistensya at pagbutihin ang pagiging maaasahan ng circuit.
Isang mainam na solusyon sa pagpapalit para sa pagpapanatili ng kagamitang pang-industriya, pag-upgrade ng makina, at pagmamanupaktura ng OEM, na may kakayahang umangkop na pag-customize na magagamit para sa mga internasyonal na customer.
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Dielectric na Makatiis sa Boltahe | 2500VAC / 50Hz / 60s | Leakage Current ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10× Rated Power sa loob ng 5 Segundo | Walang Nakikitang Pinsala |
| Mag-load ng Buhay | Cyclic Operation (10s ON / 90s OFF) | ＞9,000 Oras |
| Damp Heat Resistance | 40°C ±2°C, 90--95% RH, 100 Oras | ΔR ≤ ±(1%R + 0.05Ω) |
| Mabilis na Temperatura na Pagbibisikleta | -55°C / 55°C / 155°C, 15 Minuto Bawat isa, 5 Siklo | ΔR ≤ ±(2%R + 0.05Ω) |
| Panlaban sa init | 350°C sa loob ng 2 Oras | Walang Nakikitang Pagdidilim o Pinsala |
| Temperature Coefficient (TCR) | Na-rate na Pag-load kumpara sa Paunang Paglaban | <300 ppm/°C |
| Paglaban sa apoy | 10× Rated Power sa loob ng 5 Minuto | Nagliliwanag na Pula Nang Walang Bukas na Apoy |
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Terminal | 45N / 30 Segundo | Walang Lumuwag o Nakikitang Pinsala |
| Paglaban sa Panginginig ng boses | 5--200Hz, 1g, 98m/s² | Walang Nakikitang Pinsala sa Structural |
| Paglaban sa Paghihinang Heat | Mga Terminal na Ibinaon sa 350±5°C Solder sa loob ng 3 Segundo | ΔR ≤ ±(1%R + 0.05Ω) |
| Solderability | Mga Terminal na Ibinaon sa 235±5°C Solder sa loob ng 5 Segundo | Solder Coverage ≥95% |
Tandaan: Ang lahat ng data ng pagganap ay sinusukat sa ilalim ng karaniwang mga kundisyon ng laboratoryo alinsunod sa GB/T 5792. Ang aktwal na pagganap ay maaaring mag-iba depende sa mga kondisyon ng pag-install, temperatura sa paligid, at operating duty cycle.
| Item ng Paghahambing | DUFEW Tubular Resistor | Maginoo Non-Tubular Power Resistor |
|---|---|---|
| Pangunahing Istruktura | Ang high-strength ceramic tube ay nagsisilbing parehong insulating support at heat dissipation medium | Pangunahing mekanikal ang istraktura ng suporta, na may medyo limitadong kakayahan sa pag-alis ng init |
| Densidad ng Kapangyarihan | Mas mataas na power output sa loob ng parehong espasyo sa pag-install dahil sa mahusay na thermal conduction | Mas mababang density ng kuryente dahil sa mga limitasyon sa istruktura at paglamig |
| Pagwawaldas ng init | Ang ceramic tube ay nagbibigay ng mabilis na paglipat ng init; ang opsyonal na corrugated winding ay higit na nagpapabuti sa cooling efficiency | Ang pagwawaldas ng init ay pangunahing nakasalalay sa ibabaw ng lugar at sa pangkalahatan ay hindi gaanong mahusay |
| Mga Pagpipilian sa Pag-configure | Available sa mga fixed, adjustable, multi-terminal, at low-inductance na bersyon | Karamihan sa mga fixed-resistance na disenyo na may limitadong flexibility ng configuration |
| Lakas ng Mekanikal | Ang makapal na pader na alumina na ceramic na konstruksyon ay nag-aalok ng mahusay na resistensya sa epekto at pangmatagalang katatagan ng istruktura | Ang manipis na ceramic o film-based na mga istraktura ay mas madaling kapitan ng pag-crack o pagkasira sa panahon ng transportasyon at pag-install |
| Pagpapanatili | Ang makinis na cylindrical na ibabaw ay pinapaliit ang akumulasyon ng alikabok at pinapasimple ang nakagawiang paglilinis | Ang mga hindi regular na ibabaw ay maaaring makakolekta ng alikabok nang mas madali, na nangangailangan ng mas madalas na paglilinis |
| Mga Karaniwang Aplikasyon | Dynamic na pagpepreno, pagsisimula ng motor, pag-load ng mga bangko, kagamitan sa pagsubok, automation ng industriya, mga welding machine | Pangkalahatang-layunin na mga electronic circuit at kumbensyonal na power dissipation application |
Dalubhasa ang DUFEW sa disenyo at pagmamanupaktura ng mga industrial power resistors at power electronic component, na nagbibigay ng maaasahang mga produkto para sa mga pandaigdigang OEM, distributor, at industriyal na gumagamit.
Kasama sa aming portfolio ng produkto ang mga tubular resistors, corrugated resistors, aluminum housed resistors, braking resistor banks, reactors, braking units, transformer, filter, at load testing system.
Ang bawat produkto ay ginawa sa ilalim ng standardized na proseso ng produksyon at sumasailalim sa komprehensibong electrical at mechanical testing bago ipadala upang matiyak ang matatag na pagganap at pare-pareho ang kalidad.
Nagbibigay kami ng mga customized na halaga ng resistensya, mga rating ng kuryente, mga dimensyon, mga uri ng terminal, mga paikot-ikot na istruktura, at mga solusyon sa pag-mount batay sa mga drawing ng customer o mga kinakailangan sa aplikasyon.
Gamit ang mga modernong pasilidad sa pagmamanupaktura at may karanasang engineering team, naghahatid ang DUFEW ng matatag na kapasidad sa produksyon, mabilis na lead time, at propesyonal na teknikal na suporta sa kabuuan ng iyong proyekto.
A: Ang Tubular Resistor ay isang uri ng wirewound resistor na gumagamit ng ceramic tube bilang insulating core nito. Kung ikukumpara sa mga flat o plate-type na disenyo, ang tubular na istraktura ay nag-aalok ng mas mahusay na heat dissipation, mas mataas na power density, pinahusay na mekanikal na lakas, at higit na flexibility para sa adjustable o multi-terminal configurations.
A: Oo. Nagbibigay ang DUFEW ng kumpletong serbisyo sa pag-customize ng OEM at ODM, kabilang ang mga halaga ng resistensya, mga rating ng kuryente, mga dimensyon, mga materyales sa wire ng resistensya, mga uri ng terminal, mga mounting bracket, mga adjustable na istruktura, at mga multi-terminal na configuration batay sa iyong mga drawing o mga kinakailangan sa aplikasyon.
A: Ang karaniwang bersyon ay nagtatampok ng IP00 na open-type na construction at nilayon para sa pag-install sa loob ng mga electrical cabinet o kagamitan. Para sa mga high-humidity o malupit na operating environment, inirerekomenda namin ang pagpili ng glass-enamel coated o espesyal na protektadong bersyon, o gumamit ng naaangkop na enclosure at moisture-proof na mga hakbang.
A: Dapat tumugma ang kapalit sa orihinal na halaga ng resistensya, rating ng kuryente, boltahe ng pagpapatakbo, at mga sukat ng pag-install. Kung hindi available ang orihinal na modelo, maaaring magrekomenda ang DUFEW ng katumbas o na-upgrade na solusyon batay sa iyong aplikasyon upang matiyak ang ligtas at maaasahang operasyon.
A: Ang mga nakapirming modelo ay perpekto para sa mga kagamitan na may matatag na mga kinakailangan sa paglaban, habang ang mga adjustable na bersyon ay mas angkop para sa pag-commissioning, pagsubok, simulation ng pag-load, at mga application na nangangailangan ng pagsasaayos ng resistensya sa panahon ng operasyon.
A: Ito ay malawakang ginagamit sa mga motor drive, inverter braking system, welding equipment, load bank, power testing equipment, industrial automation, electrical control panels, battery discharge system, renewable energy equipment, railway system, at iba pang heavy-duty na pang-industriyang application.
Gumagawa ang DUFEW ng mataas na kalidad na Tubular Resistors para sa pang-industriya na kontrol ng kapangyarihan, mga sistema ng pagpepreno, pagsubok sa pagkarga, at mga aplikasyon sa pagkawala ng enerhiya. Kung kailangan mo ng isang karaniwang produkto o isang ganap na na-customize na solusyon, ang aming engineering team ay handa na magbigay ng propesyonal na teknikal na suporta at mabilis na mga panipi.
