Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

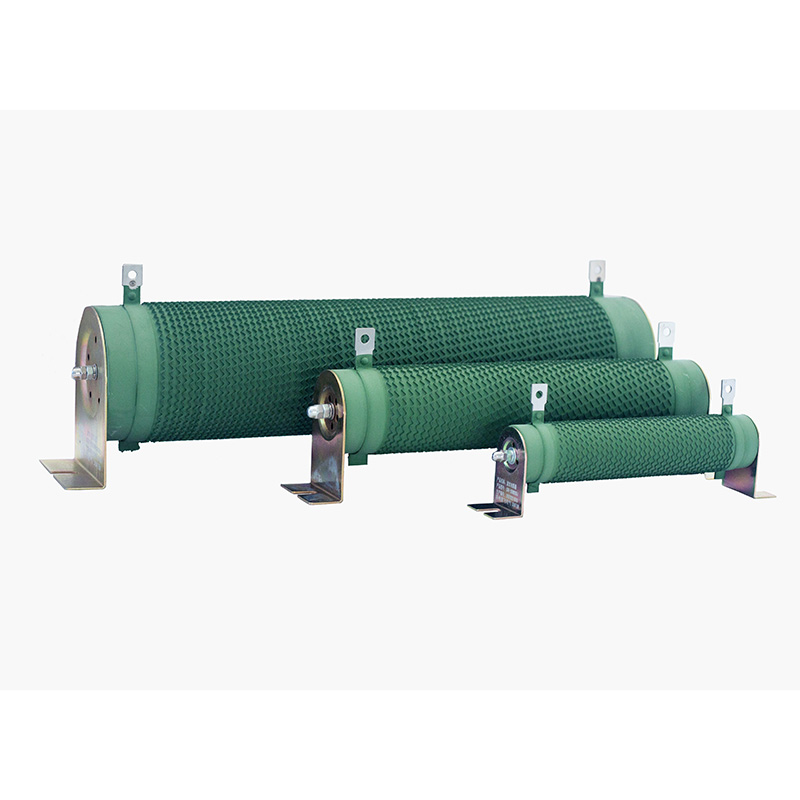

Ang DUFEW CRR Series Inverter Corrugated Resistor ay isang high-power braking component na idinisenyo para sa inverter energy dissipation system. Sa panahon ng mabilis na deceleration ng motor, ibinabalik ang regenerative energy sa inverter DC bus, na nagiging sanhi ng pagtaas ng boltahe. Kung walang wastong pamamahala ng enerhiya, ang sobrang boltahe ay maaaring mag-trigger ng proteksyon ng overvoltage o makapinsala sa mga bahagi ng power semiconductor.
Gumagamit ang CRR Series ng de-kalidad na Nickel-Chromium (Ni-Cr) o Constantan alloy ribbon, precision-formed into a corrugated structure at patayo na sugat sa paligid ng high-alumina hollow ceramic core. Pinapataas ng disenyong ito ang lugar ng pag-alis ng init, pinapabuti ang thermal efficiency, at binabawasan ang parasitic inductance upang mabawasan ang mga spike ng boltahe sa panahon ng high-frequency switching.
Dinisenyo para sa madalas na kondisyon ng pagpepreno, ang produkto ay nagbibigay ng malakas na short-time overload na kakayahan, matatag na thermal performance, at maaasahang operasyon sa mga pang-industriyang kapaligiran. Karaniwan itong ginagamit sa mga elevator, crane, rolling mill, injection molding machine, centrifuges, conveyor, at iba pang variable frequency drive system.
Sa panahon ng deceleration ng motor, ang regenerative energy ay inililipat mula sa inverter DC bus patungo sa braking unit at na-convert sa init sa pamamagitan ng resistance element. Nakakatulong ang prosesong ito na maiwasan ang overvoltage ng DC bus, protektahan ang mga bahagi ng inverter, at mapanatili ang matatag na pagganap ng pagpepreno sa ilalim ng paulit-ulit na mga kondisyon ng operating.
| Code ng Modelo | Ibig sabihin | Paglalarawan |
|---|---|---|
| CRR | Serye ng Produkto | Inverter Corrugated Resistor |
| 2500W | Na-rate na Kapangyarihan | 2500 Watts |
| 54.4R | Na-rate na Paglaban | 54.4 Ω |
| J | Pagpaparaya sa Paglaban | J = ±5% (Opsyonal: K = ±10%, H = ±3%) |
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 50W--10kW |
| Operating Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω--1kΩ |
| Pagpaparaya sa Paglaban | ±3%, ±5%, ±10% |
| Rating ng Proteksyon | IP00 |
| Temperature Coefficient (TCR) | ≤300 ppm/°C |
| Rating ng Flame Retardant | UL 94V-2 |
| Pamantayan sa Pagsunod | GB/T 5792 |
Ang risistor ay binuo sa isang one-piece high-alumina ceramic core na may hollow air channel na nagtataguyod ng tuluy-tuloy na airflow para sa mahusay na paglamig. Ang ceramic na istraktura ay lumalaban sa paulit-ulit na mataas na temperatura na pagpepreno nang walang pag-crack, nagpapanatili ng mahusay na pagganap ng pagkakabukod, at epektibong sumisipsip ng thermal shock sa panahon ng mabilis na pagkawala ng enerhiya.
Ang heating element ay ginawa mula sa high-resistivity Nickel-Chromium alloy ribbon, precision-stamped into a continuous corrugated profile. Kung ikukumpara sa conventional round wire winding, ang corrugated ribbon ay nagbibigay ng mas malaking heat dissipation area, mas mataas na current-carrying capacity, at mas matatag na resistensya sa ilalim ng paulit-ulit na start-stop na mga kondisyon ng pagpepreno. Ang koepisyent ng temperatura ay nananatili sa ibaba300 ppm/°C.
Ang mga terminal, locking clamp, at mounting bracket ay ginawa mula sa thickened stainless steel na may anti-corrosion passivation treatment. Ang pagpupulong ay nagpapanatili ng ligtas na mekanikal na pangkabit sa ilalim ng patuloy na panginginig ng boses, lumalaban sa paulit-ulit na init ng paghihinang, at pinapaliit ang paglaban sa pakikipag-ugnay na dulot ng oksihenasyon, na tinitiyak ang maaasahang operasyon sa hinihingi na mga aplikasyon ng inverter.
Ang inorganic na insulating coating na hindi nakakalason sa kapaligiran ay nagbibigay ng mahusay na pagtutol sa mataas na temperatura, kaagnasan, kahalumigmigan, at alikabok. Sa panahon ng panandaliang overload na mga kondisyon, ang risistor ay maaaring kumikinang na pula nang hindi gumagawa ng bukas na apoy, na tumutulong sa pagpapabuti ng kaligtasan sa pagpapatakbo habang pinapahaba ang buhay ng serbisyo ng alloy ribbon sa mga industriyal na kapaligiran.
Partikular na idinisenyo para sa mga VFD braking application, ang resistor ay mabilis na nagwawaldas ng regenerative energy na nabuo sa panahon ng deceleration ng motor, na epektibong pinipigilan ang pagtaas ng boltahe ng DC bus at inaalis ang mga inverter overvoltage (OV) na alarma.
Ang vertically wound corrugated alloy ribbon ay nagbibigay ng mas malaking cooling surface kaysa sa conventional wirewound resistors. Pinagsama sa hollow ceramic core, naghahatid ito ng mahusay na paglipat ng init, mas mababang operating temperature, at stable na performance sa mga madalas na start-stop braking cycle.
Dinisenyo upang makatiis10 beses ang rate ng kapangyarihan hanggang sa 5 segundo, madaling pinangangasiwaan ng risistor ang mga pulso na may mataas na enerhiya na nabuo sa mga paghinto ng emergency, pagpapababa ng mabigat na karga, at mabilis na pagdecelebrate ng motor nang walang nakikitang pinsala.
Binuo gamit ang high-alumina ceramic, heavy-duty stainless steel hardware, at isang UL94V-2 flame-retardant coating, ang resistor ay nag-aalok ng mahusay na resistensya sa vibration, corrosion, alikabok, moisture, at paulit-ulit na thermal cycling, na tinitiyak ang pangmatagalang pagiging maaasahan sa hinihingi ng mga industriyal na aplikasyon.
Ang reinforced stainless steel mounting assembly ay nagpapanatili ng mga secure na koneksyon sa kuryente kahit na sa ilalim ng tuluy-tuloy na vibration, na ginagawang perpekto ang resistor para sa mga crane, rolling mill, elevator, at iba pang heavy-duty na inverter-driven na kagamitan.
Magagamit na may mga tolerances ng paglaban ng±3%, ±5%, at ±10%, ang CRR Series ay sumasaklaw sa mga power rating mula sa50W hanggang 10kWat sumusuporta sa mga custom na halaga ng resistensya, dimensyon, istilo ng terminal, at mga configuration ng mounting upang matugunan ang mga partikular na kinakailangan sa inverter.
Ang inorganic na insulating coating ay flame retardant, smoke-free, at sumusunod saUL94V-2kinakailangan. Sa panahon ng overload na mga kondisyon, ang risistor ay kumikinang na pula nang hindi gumagawa ng bukas na apoy, na tumutulong na mapabuti ang kaligtasan ng pagpapatakbo.
Tamang-tama para sa mga crane, elevator, hoist, winch, at lifting platform na nangangailangan ng madalas na acceleration at braking habang pinapanatili ang stable na performance ng inverter.
Angkop para sa mga rolling mill, injection molding machine, CNC equipment, wire drawing machine, textile machine, at iba pang kagamitan sa pagpoproseso na may paulit-ulit na mga ikot ng pagpepreno.
Malawakang ginagamit sa mga conveyor system, automated production lines, logistics equipment, at warehouse automation para sumipsip ng regenerative braking energy at mapabuti ang system stability.
Inirerekomenda para sa mga sistema ng pagsubok ng motor, kagamitan sa pag-load ng simulation, mga bangko ng pagsubok sa laboratoryo, mga centrifuges, at iba pang espesyal na pang-industriya na aplikasyon na nangangailangan ng maaasahang pag-alis ng enerhiya sa pagpepreno.
Dalubhasa ang DUFEW sa pagbuo at pagmamanupaktura ng mga de-kalidad na power electronic na bahagi, na nagbibigay ng maaasahang mga produkto at pinagsama-samang solusyon para sa mga pang-industriyang user, distributor, at customer ng OEM.
Tinitiyak ng mga modernong pasilidad sa produksyon, mga standardized na proseso ng pagmamanupaktura, at mahigpit na kontrol sa kalidad ang matatag na pagganap ng kuryente, pare-pareho ang kalidad ng produkto, at maaasahang pangmatagalang operasyon.
Bilang karagdagan sa inverter braking resistors, nag-aalok ang DUFEW ng komprehensibong hanay ng mga power electronic na produkto, kabilang ang mga reactor, braking unit, filter, transformer, load bank, at iba't ibang solusyon sa industrial resistor.
Available ang customized na resistance value, power rating, dimensyon, terminal configuration, at mounting option batay sa mga drawing o teknikal na detalye ng customer.
Sa mahusay na pamamahala sa produksyon at may karanasang suporta sa engineering, ang DUFEW ay nagbibigay ng mga matatag na oras ng pag-lead, mabilis na teknikal na tulong, at mga propesyonal na serbisyo sa pagpili ng produkto para sa mga pandaigdigang customer.
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Dielectric na Makatiis sa Boltahe | 2500VAC / 50Hz / 60s | Leakage Current ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10× Rated Power sa loob ng 5 Segundo | Walang Nakikitang Pinsala |
| Mag-load ng Buhay | Cyclic Operation (10s ON / 90s OFF) | ＞9,000 Oras |
| Damp Heat Resistance | 40°C ±2°C, 90--95% RH, 100 Oras | ΔR ≤ ±(1%R + 0.05Ω) |
| Mabilis na Temperatura na Pagbibisikleta | -55°C / 55°C / 155°C, 15 Minuto Bawat isa, 5 Siklo | ΔR ≤ ±(2%R + 0.05Ω) |
| Panlaban sa init | 350°C sa loob ng 2 Oras | Walang Nakikitang Pagdidilim o Pinsala |
| Temperatura Coefficient | Na-rate na Pag-load kumpara sa Paunang Paglaban | <300 ppm/°C |
| Paglaban sa apoy | 10× Rated Power sa loob ng 5 Minuto | Nagliliwanag na Pula Nang Walang Bukas na Apoy |
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Terminal | 45N / 30 Segundo | Walang Lumuwag o Nakikitang Pinsala |
| Paglaban sa Panginginig ng boses | 5--200Hz, 1g, 98m/s² | Walang Nakikitang Pinsala sa Structural |
| Paglaban sa Paghihinang Heat | Mga Terminal na Ibinaon sa 350±5°C Solder sa loob ng 3 Segundo | ΔR ≤ ±(1%R + 0.05Ω) |
| Solderability | Mga Terminal na Ibinaon sa 235±5°C Solder sa loob ng 5 Segundo | Solder Coverage ≥95% |
Tandaan: Ang lahat ng data ng pagganap ay nakuha sa ilalim ng karaniwang mga kondisyon ng pagsubok sa laboratoryo alinsunod saGB/T 5792upang matiyak ang pare-parehong kalidad at maaasahang pagganap ng produkto.
| Item ng Paghahambing | DUFEW Inverter Corrugated Resistor | Pangkalahatang Layunin Power Resistor |
|---|---|---|
| Pangunahing Aplikasyon | Partikular na idinisenyo para sa VFD dynamic braking at regenerative energy dissipation | Idinisenyo para sa tuluy-tuloy na pagwawaldas ng kuryente at pangkalahatang layunin na mga de-koryenteng circuit |
| Tungkulin sa pagpapatakbo | Maikling-panahon, mataas na enerhiya na pagpapatakbo ng pulso na may pasulput-sulpot na mga duty cycle | Tuloy-tuloy o steady-state na operasyon |
| Paraan ng Pagpili | Pinili ang paglaban ayon sa mga pagtutukoy ng inverter; power rating na kinakalkula batay sa braking duty cycle | Pinili ayon sa patuloy na mga kinakailangan sa pagwawaldas ng kuryente |
| Kakayahang Overload | Nakatiis hanggang sa10× rated power sa loob ng 5 segundo, perpekto para sa regenerative braking | Limitadong overload na kakayahan; hindi angkop para sa paulit-ulit na high-energy pulse |
| Pagwawaldas ng init | Ang corrugated ribbon structure ay nagbibigay ng malaking cooling surface para sa mahusay na heat transfer | Nag-aalok ang conventional winding ng limitadong kahusayan sa paglamig |
| Operating Temperatura | Temperatura ng ibabaw hanggang sa300°Ckasama350°Cpatong na lumalaban sa init | Karaniwan sa ibaba200°Cdepende sa uri ng risistor |
| Pagpigil ng Voltage Spike | Nakakatulong ang corrugated winding na bawasan ang mga switching boltahe spike at pinapabuti ang katatagan ng inverter | Walang pag-optimize para sa pagsugpo sa boltahe ng spike |
| Pagkakaaasahan sa Mekanikal | Ang mga hindi kinakalawang na asero na terminal at bracket ay nagbibigay ng mahusay na vibration resistance para sa heavy-duty na pang-industriyang kagamitan | Karaniwang konstruksyon na inilaan para sa mga pangkalahatang aplikasyon ng kuryente |
| Mga Karaniwang Aplikasyon | Mga elevator, crane, rolling mill, servo system, injection molding machine, conveyor | Pangkalahatang elektronikong kagamitan, power supply, lighting circuit, at industrial control system |
A: Ang isang inverter braking resistor ay partikular na idinisenyo upang sumipsip ng regenerative energy na nabuo sa panahon ng deceleration ng motor. Hindi tulad ng mga karaniwang power resistors, ito ay gumagana sa ilalim ng maikling tagal, mataas na enerhiya na mga kondisyon ng pulso at na-optimize para sa pasulput-sulpot na tungkulin sa pagpepreno kaysa sa patuloy na pagkawala ng kuryente.
A: Ang halaga ng paglaban ay dapat sumunod sa inirerekomendang detalye ng tagagawa ng inverter, habang ang power rating ay dapat piliin ayon sa dalas ng pagpepreno, oras ng pagpepreno, duty cycle, at lakas ng motor. Kung hindi ka sigurado, maaaring irekomenda ng engineering team ng DUFEW ang naaangkop na modelo batay sa iyong aplikasyon.
A: Sa pangkalahatanhindi inirerekomenda. Ang iba't ibang mga inverter ay maaaring may iba't ibang mga boltahe ng pagpepreno at mga pagkakasunud-sunod ng pagpapatakbo. Ang pagbabahagi ng risistor ay maaaring magresulta sa hindi matatag na operasyon o hindi sapat na pagganap ng pagpepreno. Kung ang isang nakabahaging risistor ay kinakailangan, ang parehong halaga ng paglaban at rating ng kapangyarihan ay dapat na maingat na kalkulahin.
A: Oo. Nagbibigay kami ng mga serbisyo sa pagmamanupaktura ng OEM at ODM, kabilang ang mga customized na halaga ng resistensya, mga rating ng kuryente, mga dimensyon, mga istilo ng terminal, mga mounting bracket, at mga kumpletong solusyon batay sa mga drawing ng customer o mga teknikal na detalye.
A: Ito ay dinisenyo para sa karaniwang VFD braking application kung saan ang mataas na overload na kakayahan at mahusay na pag-alis ng init ay ang mga pangunahing kinakailangan. ANon-Inductive Corrugated Resistoray inirerekomenda para sa mga high-frequency na PWM circuit, mga sistema ng pag-iimbak ng enerhiya, at mga aplikasyon kung saan ang napakababang inductance ay kritikal.
A: Ang inverter braking resistors ay malawakang ginagamit sa mga elevator, crane, hoists, rolling mill, injection molding machine, conveyor, textile machinery, automated production lines, servo drive system, at renewable energy equipment.
Nagbibigay ang DUFEW ng mataas na kalidadInverter Corrugated Resistorspara sa industriyal na automation, renewable energy, at mga application ng motor drive sa buong mundo. Nangangailangan ka man ng karaniwang produkto o ganap na na-customize na solusyon, handa ang aming engineering team na suportahan ang iyong proyekto gamit ang mga propesyonal na rekomendasyon at mabilis na produksyon.
- Paggawa ng OEM at ODM
- Customized na Mga Halaga ng Paglaban
- Mga Custom na Power Rating (50W--10kW)
- Mga Custom na Dimensyon at Mga Pagpipilian sa Pag-mount
- Suporta sa Teknikal na Pagpili
- Matatag na Bultuhang Produksyon
- Mabilis na Paghahatid sa buong mundo
Makipag-ugnayan sa DUFEW ngayon upang talakayin ang iyong aplikasyon o humiling ng mapagkumpitensyang panipi.
