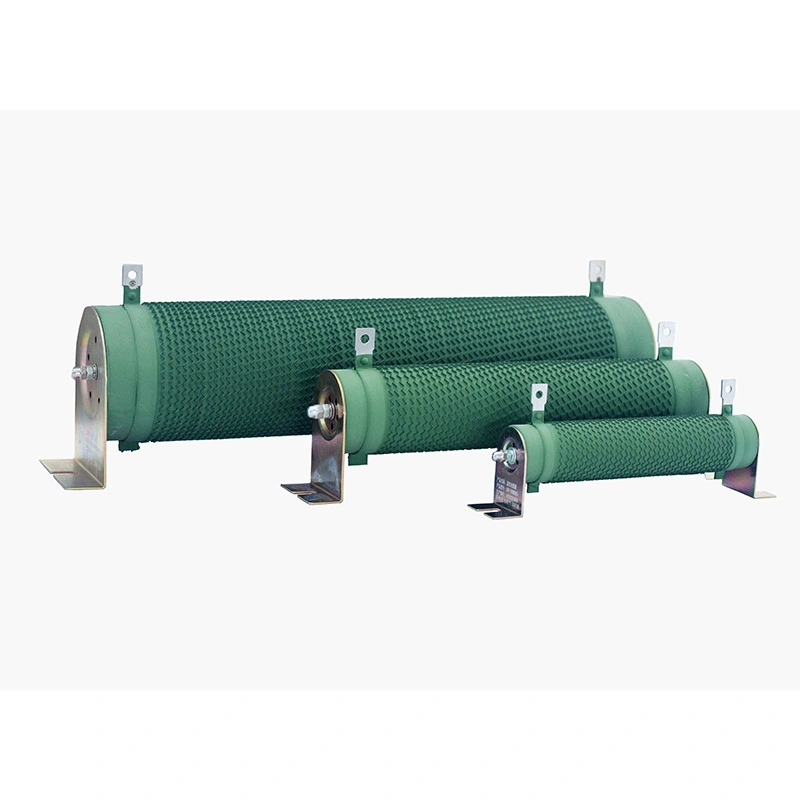

Ang DUFEW CRR Series Non-Inductive Corrugated Resistor ay isang high-power passive energy dissipation resistor na espesyal na na-optimize para sa medium- at high-frequency pulse circuits. Nagtatampok ng natatanging vertical corrugated flat-ribbon non-inductive winding structure, ang produkto ay nag-aalok ng mga power rating mula 50W hanggang 10kW, resistance values mula 0.01Ω hanggang 1kΩ, tatlong opsyon sa resistance tolerance, at maximum na operating voltage na 1200V.
Dinisenyo na may mahusay na pulse overload na kakayahan at stable na thermal performance, malawak itong ginagamit para sa pagkawala ng enerhiya, kasalukuyang sensing, braking, surge suppression, at load testing sa renewable energy system, industrial automation, at laboratory test equipment sa buong mundo.
| Code ng Modelo | Ibig sabihin | Paglalarawan |
| CRR | Serye | Non-Inductive Corrugated Resistor |
| 2500W | Na-rate na Kapangyarihan | 2500W |
| 54.4R | Na-rate na Paglaban | 54.4Ω |
| J | Pagpaparaya sa Paglaban | J = ±5% (Opsyonal: K = ±10%, H = ±3%) |
| Parameter | Pagtutukoy |
| Saklaw ng Kapangyarihan | 50W–10kW |
| Operating Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω–1kΩ |
| Pagpaparaya sa Paglaban | ±3% / ±5% / ±10% |
| Rating ng Proteksyon | IP00 |
| Temperature Coefficient (TCR) | ≤300 ppm/°C |
| Rating ng Flame Retardant | UL 94V-2 |
| Pamantayan sa Pagsunod | GB/T 5792 |
Ginawa mula sa one-piece high-alumina insulating ceramic, ang hollow core ay nagtatampok ng panloob na convection air channel para sa mahusay na pag-alis ng init. Nagbibigay ito ng mahusay na paglaban sa panginginig ng boses at nagpapanatili ng matatag na pagganap ng pagkakabukod sa mga temperatura hanggang sa 350°C. Ang ceramic na istraktura ay nakatiis sa paulit-ulit na mataas at mababang temperatura na pagbibisikleta nang walang pag-crack.
Ang flat alloy ribbon ay precision-stamped sa isang tuluy-tuloy na corrugated profile, na nagbibigay ng isang napakababang temperatura coefficient of resistance (TCR). Dalawang alloy na materyales ang magagamit upang umangkop sa iba't ibang aplikasyon: Nickel-Chromium (Ni-Cr) para sa tuluy-tuloy na high-power braking at energy dissipation, at Constantan para sa precision low-current sensing circuits.
Ang mga end clamp, terminal post, at mounting bracket ay ginawa mula sa thickened stainless steel na may passivated na anti-corrosion finish. Ang assembly ay pumasa sa isang 45N terminal pull test nang hindi lumuluwag, nag-aalok ng mahusay na pagtutol sa paghihinang init, at pinaliit ang contact heating na dulot ng oksihenasyon.
Gamit ang isang dual-wire reverse non-inductive winding technique, ang katumbas na series inductance (ESL) ay karaniwang makokontrol sa ibaba 10nH, na ginagawang angkop ang risistor para sa mga high-frequency switching circuit na tumatakbo sa mga frequency hanggang 100kHz.
●Extremely Low Inductance – Ang corrugated structure na sinamahan ng reverse non-inductive winding ay epektibong inaalis ang self-inductance, pinipigilan ang high-frequency oscillation at voltage spike, at pinoprotektahan ang power semiconductor device.
●Mahusay na Pag-alis ng init – Ang vertical na corrugated na disenyo ay nagpapataas ng cooling surface area, habang ang ceramic core ay nagbibigay ng mahusay na thermal conduction, na nagbibigay-daan sa mas mataas na power density at mas mababang temperatura.
●Natitirang Overload Capability – Nakatiis ng 10x rate na kapangyarihan sa loob ng 5 segundo nang walang nakikitang pinsala, na ginagawa itong perpekto para sa mga application ng pag-brake at surge absorption.
●Mahabang Buhay ng Serbisyo – Ang cyclic load life ay lumampas sa 9,000 oras (10s discharge / 90s interval), na may aging-resistant coating at walang deformation na ceramic core.
●Environmentally Friendly – Ang inorganic na eco-friendly na coating ay hindi gumagawa ng usok, walang nakakalason na gas, at sumusunod sa mga kinakailangan sa kaligtasan ng RoHS at UL.
●Flexible na Pag-customize – Ang halaga ng paglaban, rating ng kuryente, mga dimensyon, oryentasyon ng terminal, at mga mounting bracket ay maaaring i-customize lahat ayon sa mga drawing o detalye.
Energy storage converter, photovoltaic inverters, wind turbine pitch control system, battery pack aging test load, DC fast charging pre-charge at discharge resistors.
Katamtaman at mataas na dalas na variable frequency drive, servo drive regenerative braking, port crane, elevator, rolling mill, wire drawing machine at textile equipment, energy dissipation system.
High-frequency power load banks, pulse signal test bench, power supply aging system, precision current sensing, snubber at damping resistors.
CNC wire-cut EDM machine, arc welding equipment, stage lifting at lighting system, centrifuges, paper machinery at stacker-reclaimers.
High-frequency current limiting, motor starting resistors, medium-voltage cabinet surge energy absorption.
Dalubhasa ang DUFEW sa R&D at pagmamanupaktura ng mga power electronic na bahagi, na naghahatid ng mga maaasahang produkto at pinagsama-samang solusyon para sa mga pang-industriyang user, distributor, at customer ng OEM.
Nag-aalok kami ng kumpletong hanay ng mga power electronic na produkto, kabilang ang mga resistor, braking unit, reactor, transformer, filter, at load bank system, na nagbibigay ng one-stop sourcing para sa magkakaibang mga pangangailangan sa aplikasyon.
Tinitiyak ng mahigpit na proseso ng pagmamanupaktura, modernong linya ng produksyon, at mahigpit na kontrol sa kalidad ang pare-parehong pagganap ng produkto, mahabang buhay ng serbisyo, at maaasahang operasyon.
Available ang customized na resistance value, power rating, dimensyon, terminal configuration, at mounting option para matugunan ang iyong mga partikular na teknikal na kinakailangan.
Ang mahusay na pamamahala sa produksyon at tumutugon na teknikal na suporta ay nakakatulong na paikliin ang mga oras ng pag-lead at magbigay ng maaasahang tulong mula sa pagpili ng produkto hanggang sa after-sales service.
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
| Dielectric na Makatiis sa Boltahe | 2500VAC / 50Hz / 60s | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10× rated na kapangyarihan para sa 5s | Walang nakikitang pinsala |
| Long-Term Load Life | Paikot na operasyon (10s on / 90s off) | 9,000 oras |
| Steady-State Damp Heat | 40°C ±2°C, 90–95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| Mabilis na Pagbabago ng Temperatura | -55°C / 55°C / 155°C, 15 min bawat isa, 5 cycle | ΔR ≤ ±(2%R + 0.05Ω) |
| Panlaban sa init | 350°C / 2h | Walang halatang pagkawalan ng kulay o pinsala |
| Temperatura Coefficient | Na-rate na paglaban sa pagkarga kumpara sa static na pagtutol | <300 ppm/°C |
| Paglaban sa apoy | 10× rated power para sa 5 min | Pulang-mainit na walang bukas na apoy |
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
| Lakas ng Terminal | 45N / 30s | Walang pagkaluwag o nakikitang pinsala |
| Paglaban sa Panginginig ng boses | 5–200Hz, 1g, 98m/s² | Walang nakikitang pinsala sa istruktura |
| Paglaban sa Paghihinang Heat | Mga terminal na nakalubog sa 350±5°C solder para sa 3s | ΔR ≤ ±(1%R + 0.05Ω) |
| Solderability | Ang mga terminal na nakalubog sa 235±5°C solder para sa 5s | Solder coverage ≥95% |
| Item ng Paghahambing | Non-Inductive Corrugated Resistor | Mga Maginoo na Resistor (Carbon Film / Metal Film / Standard Wirewound) |
| Layunin ng Disenyo | Na-optimize para sa high-frequency pulse, VFD braking, at regenerative energy dissipation | Idinisenyo para sa pangkalahatang low-signal at constant-power na mga application |
| Parasitic Inductance Suppression | Binabawasan ng reverse interleaved corrugated winding ang inductance sa mas mababa sa isang ikasampu ng mga karaniwang uri ng wirewound | Walang aktibong pagsugpo sa inductance; Ang mga karaniwang disenyo ng wirewound ay may mataas na parasitic inductance |
| Tugon ng Pulso | Mabilis na tugon ng pulso na may kaunting boltahe na tailing | Kapansin-pansing inductive energy storage at boltahe tailing |
| Harmonic at Spike Suppression | Makabuluhang binabawasan ang harmonic interference at mga spike ng boltahe | Maaaring palakasin ng mataas na inductance ang mga pulse spike at pagbaluktot ng signal |
| Thermal Cycling at Aging | Unipormeng pamamahagi ng thermal stress; resistance drift ≤1% sa ilalim ng pangmatagalang pagbibisikleta | Ang pagbabalat ng pelikula at labis na resistensya ay naaanod sa ilalim ng madalas na thermal cycling |
Q1: Nakakaapekto ba ang di-inductive na disenyo sa power rating o katumpakan ng resistensya?
A: Hindi. Binabago lamang ng non-inductive winding method ang magnetic field distribution ng kasalukuyang landas. Hindi ito negatibong nakakaapekto sa resistivity, kakayahan sa pagwawaldas ng init, o kapasidad ng kapangyarihan ng laso ng haluang metal. Ang tolerance ng paglaban at koepisyent ng temperatura ay nananatiling pareho sa karaniwang bersyon.
Q2: Paano ko matutukoy kung kinakailangan ang isang hindi inductive na bersyon?
A: Kung ang iyong circuit ay gumagamit ng high-frequency na kontrol ng PWM, mabilis na paglipat ng IGBT, o nakakaranas ng overvoltage na pag-ring at pagbaluktot ng waveform, inirerekomenda ang non-inductive na bersyon. Para sa ordinaryong 50/60Hz braking application, karaniwang sapat ang isang karaniwang corrugated resistor.
Q3: Maaari bang ipasadya ang mga espesyal na halaga o sukat ng paglaban?
A: Oo. Nagbibigay ang DUFEW ng ganap na pag-customize, kabilang ang mga halaga ng resistensya na higit sa 0.01Ω–1kΩ, mga rating ng kuryente, haba at diameter ng ceramic tube, mga posisyon ng terminal, at mga configuration ng mounting bracket. Mabilis na makagawa ng mga sample batay sa mga guhit o mga detalye.
Q4: Ano ang dapat gawin kung lumampas ang resistance drift sa tolerance range pagkatapos ng pangmatagalang paggamit?
A: Ang matagal na mataas na temperatura na oksihenasyon, mataas na kahalumigmigan, at madalas na labis na karga ay maaaring makapinsala sa alloy ribbon. Kung ang resistensya ng pagkakabukod ay bumaba sa ibaba 100MΩ, inirerekomenda ang pagpapalit. Ang pagpapabuti ng bentilasyon ng cabinet at pagpili ng isang risistor na may sapat na margin ng kuryente ay maaaring makabuluhang pahabain ang buhay ng serbisyo.
