Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

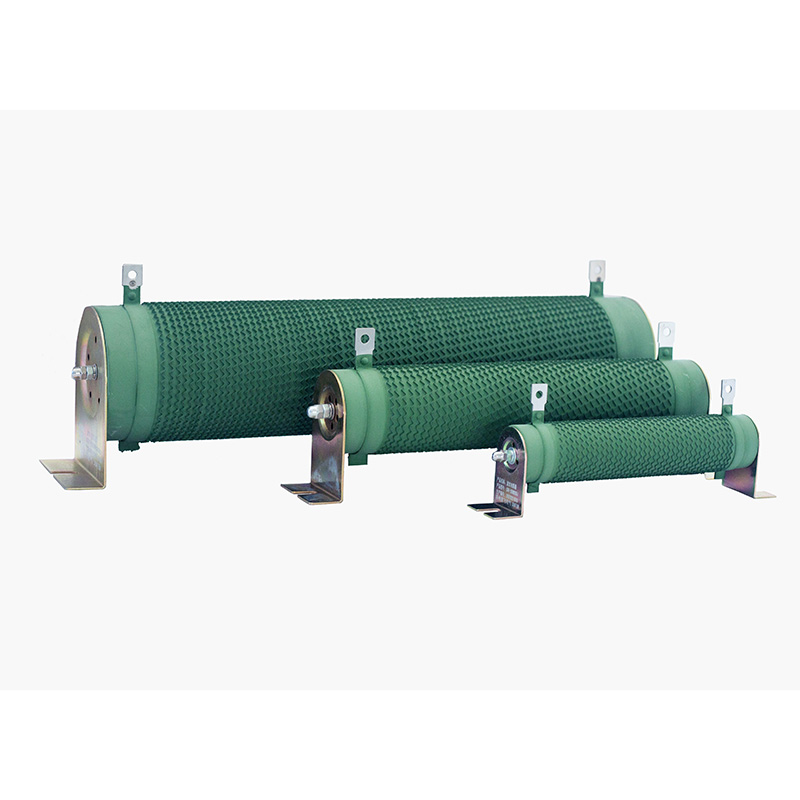

Ang DUFEW CRR Series Corrugated Resistors ay idinisenyo para sa hinihingi na mga pang-industriyang application, kabilang ang mga VFD braking system, power electronics load testing, dynamic braking, at circuit protection. Sa mataas na kapasidad ng kuryente, mahusay na pagkawala ng init, at mahabang buhay ng serbisyo, naghahatid sila ng matatag at maaasahang pagganap sa malupit na mga kapaligiran sa pagpapatakbo.
Ang resistive element ay ginawa mula sa mataas na kalidad na nickel-chromium (Ni-Cr) o constantan alloy ribbon, precision-wound sa isang corrugated profile sa pamamagitan ng automated na kagamitan at naka-mount sa gilid sa isang high-frequency hollow ceramic core. Ito ay ligtas na naayos gamit ang mga stainless steel clamp upang mapabuti ang vibration resistance at mechanical stability, habang ang heavy-duty na stainless steel na terminal ay nagbibigay ng mahusay na corrosion resistance at maaasahang mga de-koryenteng koneksyon.
Para sa pinahusay na tibay, ang ibabaw ng risistor ay pinahiran ng environment friendly na UL94V-2 flame-retardant insulating coating na walang usok, hindi nakakalason, lumalaban sa oksihenasyon, at lubos na lumalaban sa moisture at pagtanda. Ginawa alinsunod sa mga pamantayan ng GB-5792, sinusuportahan ng mga produkto ang parehong pahalang at patayong pag-install, na nagpapahintulot sa nababaluktot na pagsasama sa mga electrical control cabinet o standalone na resistor assemblies.
| Code ng Modelo | Ibig sabihin | Paglalarawan |
| CRR | Serye | Corrugated Resistor |
| 2500W | Na-rate na Kapangyarihan | 2500W |
| 54.4R | Na-rate na Paglaban | 54.4Ω |
| J | Pagpaparaya sa Paglaban | J = ±5% (Opsyonal: K = ±10%, H = ±3%) |
| Parameter | Pagtutukoy |
| Saklaw ng Kapangyarihan | 50W–10KW |
| Operating Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω–1KΩ |
| Pagpaparaya sa Paglaban | ±3% / ±5% / ±10% |
| Rating ng Proteksyon | IP00 |
| Temperature Coefficient (TCR) | ≤300 ppm/°C |
| Rating ng Flame Retardant | UL 94V-2 |
| Pamantayan sa Pagsunod | GB/T 5792 |
1: Insulating Core: Gumagamit ng high-frequency hollow ceramic tube na nag-aalok ng mahusay na high-temperature resistance, structural rigidity, at shock resistance, na tinitiyak ang katatagan ng resistor element sa ilalim ng mataas na temperatura na mga kondisyon ng operating.
2: Elemento ng Paglaban: Gumagamit ng de-kalidad na nickel-chromium o constantan alloy ribbon, na nailalarawan sa pamamagitan ng mababang temperatura na koepisyent at mataas na kapasidad ng overload. Pina-maximize ng corrugated edge-wound design ang heat dissipation surface area habang pinapaliit ang inductance.
3: Pag-mount at Mga Terminal: Ang mga hindi kinakalawang na asero na clamp ay nagse-secure ng resistance ribbon upang maiwasan ang pag-displace o pagluwag; Ang mga terminal ay gawa sa hindi kinakalawang na asero na may makapal na konstruksyon at paggamot sa ibabaw, na tinitiyak ang paglaban sa kaagnasan, pag-iwas sa kalawang, at kadalian ng koneksyon.
4: Surface Coating: Nagtatampok ng eco-friendly na berdeng insulating coating na may malakas na pagdirikit at isang UL94V-2 na flame-retardant na rating. Ito ay lumalaban sa kaagnasan, walang usok, hindi nakakalason, at walang amoy, na epektibong nagpoprotekta sa laso ng resistensya mula sa oksihenasyon at nagpapahaba ng buhay ng serbisyo.
5: Pangkalahatang Istraktura: Ang mga rating ng kapangyarihan ay mula 50W hanggang 10KW, na may mga halaga ng paglaban mula 0.01Ω hanggang 1KΩ at mga operating voltage hanggang 1200V; pinagsasama ng corrugated edge-wound ribbon structure ang mababang inductance na may mataas na katumpakan.
●Corrugated edge-wound structure na nag-aalok ng malaking lugar ng pagwawaldas ng init at mahusay na thermal stability
●High-frequency hollow ceramic core; lumalaban sa mataas na temperatura, matatag, at lumalaban sa shock
● Mataas na kalidad na wire na panlaban sa haluang metal; mababang temperatura koepisyent (≤300 ppm/°C) at mataas na katumpakan
●Malakas na panandaliang overload na kakayahan; lumalaban sa 10x na rate ng kapangyarihan sa loob ng 5 segundo nang walang nakikitang pinsala
●Mga terminal ng stainless steel; corrosion-resistant, rust-proof, at maaasahang mga koneksyon
●Eco-friendly na patong; flame-retardant at corrosion-resistant; walang usok, hindi nakakalason, at walang amoy
●Mahigpit na pagpapatunay ng pagganap; ganap na sumusunod sa mga pamantayan para makatiis ng boltahe, mamasa init, at thermal shock
●Sumusunod sa mga pamantayan ng GB-5792; maaasahang kalidad
Mga resistor ng pagpepreno para sa mga variable frequency drive (VFD); proteksiyon resistors para sa servo drive; resistive load para sa power electronics testing; sampling resistors para sa power supply circuits; kasalukuyang-paglilimita resistors para sa motor drive; panimulang resistors; mga resistor ng proteksyon ng circuit. Malawakang ginagamit sa mga kagamitan sa mga industriya gaya ng mga elevator, port machinery, rolling mill, crane, winch, injection molding machine, wire drawing machine, centrifuges, textile machinery, printing at dyeing equipment, stacker-reclaimers, papermaking machinery, stage equipment, at testing system.
| Mga katangiang elektrikal | Mga Kondisyon sa Pagsubok | Pagganap |
| Dielectric na Makatiis sa Boltahe | 2500VAC / 50Hz / 60s | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | Insulation resistance ≥100MΩ |
| Short-Time Overload | 10× rated na kapangyarihan para sa 5s | Walang nakikitang pinsala |
| Long-Term Load Life | Cyclic power-on na pagsubok (10s energized, 90s off) | >9,000 oras |
| Steady-State Damp Heat | 40°C ±2°C, 90%–95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| Mabilis na Pagbabago ng Temperatura | -55°C, 55°C, 155°C, 15 min sa bawat temperatura, 5 cycle | ΔR ≤ ±(2%R + 0.05Ω) |
| Panlaban sa init | 350°C / 2h | Walang halatang pagkawalan ng kulay o pinsala |
| Temperature Coefficient (TCR) | Paglaban sa ilalim ng na-rate na pagkarga kumpara sa static na pagtutol | ≤300 ppm/°C |
| Paglaban sa apoy | 10× rated power para sa 5 min | Pulang-mainit na walang bukas na apoy |
| Mga Katangiang Mekanikal | Mga Kondisyon sa Pagsubok | Pagganap |
| Lakas ng Terminal | 45N / 30s | Walang pagkaluwag o nakikitang pinsala |
| Paglaban sa Panginginig ng boses | 5–200Hz, 1g, 98m/s² | Walang nakikitang pinsala sa panlabas na istraktura |
| Paglaban sa Paghihinang Heat | Ang mga lead terminal ay nahuhulog sa 350±5℃ solder para sa 3s | ΔR ≤ ±(1%R + 0.05Ω); walang nakikitang panlabas na pinsala, nananatiling malinaw ang mga marka |
| Solderability | Ang mga terminal na nakalubog sa 235±5℃ solder para sa 5s | Solder coverage sa terminal surface ≥95% |
| Pamantayan sa Paghahambing | Corrugated Resistor | Maginoo Carbon Film / Metal Film Resistor |
| Power Handling | Idinisenyo para sa mga high-power na application, 50W–10kW; lumalaban sa 10x na na-rate na kapangyarihan para sa mga panandaliang overload | Karaniwang 0.1–20W; madaling masira sa ilalim ng mga kondisyon ng labis na karga |
| Paglaban sa Temperatura at Buhay ng Serbisyo | Lumalaban sa temperatura hanggang 350°C; ang cyclic na buhay ng serbisyo ay lumampas sa 9,000 oras | Mababang paglaban sa init; Ang resistive film ay may posibilidad na tumanda at mag-alis sa ilalim ng matagal na mataas na temperatura |
| Kasalukuyang Kapasidad | Angkop para sa mga high-current na application, motor braking, regenerative discharge, at load dumping | Pangunahing idinisenyo para sa mababang-kasalukuyang mga circuit ng signal ng PCB |
| Mga Katangian ng Inductance | Ang mga karaniwang modelo ay may mas mataas na inductance; non-inductive corrugated na bersyon ay magagamit | Coil-free na disenyo na may napakababang inductance, na angkop para sa mga high-frequency na low-power circuit |
| Katatagan ng Kapaligiran | Ang ceramic core na may mga stainless steel na terminal ay nagbibigay ng mahusay na vibration at shock resistance | Ang istraktura ng manipis na pelikula ay may mas mahinang pagdirikit at mas madaling kapitan ng pagkabigo na dulot ng vibration |
| Kahusayan sa Gastos | Lubos na cost-effective para sa mga high-power na application; mas mataas na gastos para sa mababang-power rating | Mababang gastos para sa mga application na may mababang kapangyarihan; mahal at hindi gaanong praktikal para sa mga kinakailangan sa mataas na kapangyarihan |
Q1: Paano ako pipili ng risistor na may naaangkop na rating ng kuryente?
A: Pumili ng isang risistor na may rated na kapangyarihan na 1.5 hanggang 2 beses ang aktwal na paggamit ng kuryente sa circuit. Gayundin, isaalang-alang ang pagbaba ng kuryente dahil sa temperatura ng kapaligiran; kinakailangan ng mas mataas na rating ng kuryente para sa mga kapaligirang may mataas na temperatura.
Q2: Normal ba na ang temperatura ng ibabaw ng risistor ay napakataas?
A: Ang DUFEW Corrugated Resistors ay nagko-convert ng elektrikal na enerhiya sa init sa panahon ng operasyon, kaya ang mataas na temperatura sa ibabaw ay normal. Tiyakin na ang lokasyon ng pag-install ay mahusay na maaliwalas at walang mga nasusunog na materyales. Kung abnormal na mataas ang temperatura, tingnan kung may sobrang karga o kulang ang laki ng pagpili ng rating ng kuryente.
Q3: Ano ang inirerekomendang paraan ng pag-install para sa mga resistors?
A: Sinusuportahan ng produkto ang pahalang o patayong pag-install; ang pahalang na pag-mount ay ginustong upang mapadali ang natural na paglamig ng convection. Siguraduhin ang sapat na clearance sa paligid ng katawan ng risistor (karaniwan ay hindi bababa sa diameter ng risistor) at iwasan ang pagkakabit nito sa mga dingding ng cabinet o iba pang mga bahagi na bumubuo ng init. Kung maraming mga resistor ang naka-install nang magkatabi, ang pagitan ng mga ito ay dapat na hindi bababa sa 50mm.
Q4: Ano ang mga marka ng tolerance sa paglaban para sa serye ng CRR, at paano ako pipili?
A: Ang DUFEW CRR series ay nag-aalok ng tatlong tolerance grade: Class K (±10%), Class J (±5%), at Class H (±3%). Ang Class J (±5%) ay karaniwang sapat para sa industriyal na pagpepreno at mga aplikasyon ng pagkarga; para sa precision measurement o sampling circuit, ang Class H (±3%) ay inirerekomenda para sa mas mataas na katumpakan.
