Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

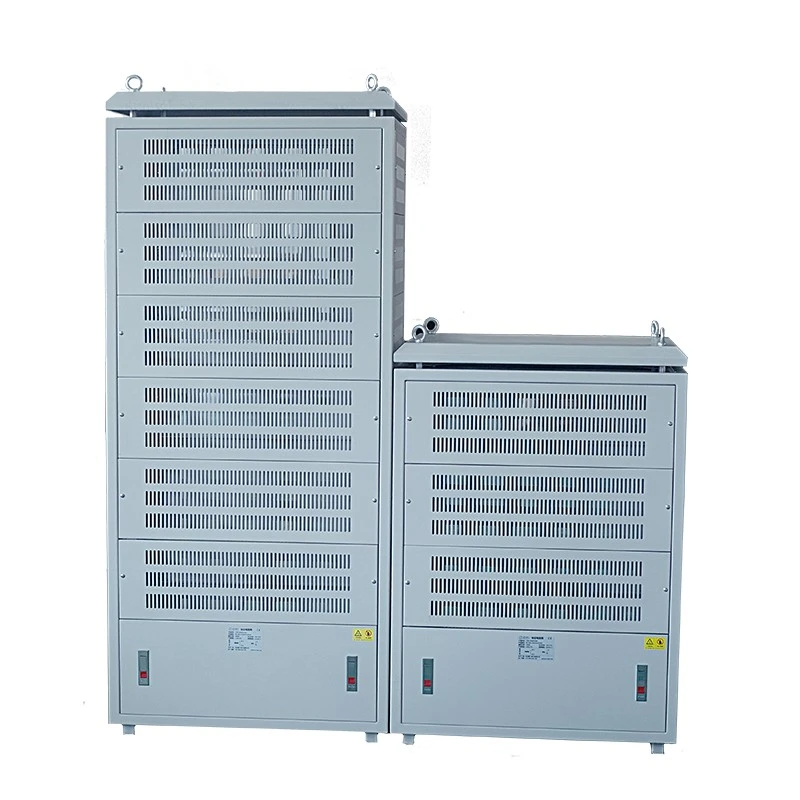

Ang Inverter Braking Resistor Cabinet ay isang kritikal na bahagi na ginagamit sa variable frequency drive (VFD) regenerative braking application.
Kapag ang isang motor na kinokontrol ng isang frequency converter ay mabilis na nagdedecelerate, ang motor ay maaaring pumasok sa regenerative na operasyon at ibalik ang elektrikal na enerhiya sa inverter DC bus. Ang regenerated energy na ito ay nagpapataas ng DC bus voltage.
Kung ang sobrang enerhiya ay hindi mailalabas ng epektibo, ang inverter system ay maaaring makaranas ng:
- Mga alarma sa overvoltage ng DC bus
- Hindi inaasahang pagsara ng inverter
- Kabiguan sa pagpepreno
- Nabawasan ang kahusayan ng kagamitan
- Potensyal na pinsala sa mga power module
Gumagana ang Dufew Electric Inverter Braking Resistor Cabinet kasama ang braking unit upang ligtas na ubusin ang muling nabuong enerhiya at mapanatili ang matatag na operasyon ng inverter.
Sa panahon ng proseso ng pagpepreno:
1. Ang motor ay bumubuo ng regenerative energy sa panahon ng deceleration.
2. Nakikita ng braking unit ang tumaas na boltahe ng DC bus.
3. Ang braking resistor cabinet ay konektado sa braking circuit.
4. Ang risistor ay nagpapalit ng enerhiyang elektrikal sa enerhiya ng init.
5. Tinatanggal ng cabinet cooling structure ang nabuong init.
Ang kinokontrol na proseso ng pag-aalis ng enerhiya ay nakakatulong na mapanatili ang matatag na operasyon sa panahon ng madalas na acceleration, deceleration, at emergency braking cycle.
Hindi tulad ng mga general-purpose resistor cabinet, ang isang inverter braking resistor cabinet ay nangangailangan ng tumpak na pagtutugma sa kumpletong drive system.
Ang maling pagpili ng risistor ay maaaring humantong sa:
- Hindi sapat na metalikang kuwintas ng pagpepreno
- Labis na temperatura ng risistor
- Pinaikling buhay ng serbisyo
- Hindi matatag na operasyon ng inverter
- Nabawasan ang kahusayan sa pagpepreno
Sinusuri ng Dufew Electric ang aktwal na mga kondisyon sa pagtatrabaho bago idisenyo ang braking resistor cabinet.
Kasama sa mga pangunahing parameter ng pagpili ang:
| Salik sa Pagpili | Impluwensya sa Disenyo |
|---|---|
| Boltahe ng Inverter | Tinutukoy ang mga kinakailangan sa pagkakabukod at pagsasaayos ng risistor |
| Lakas ng Motor | Tinutukoy ang kapasidad ng pagsipsip ng enerhiya |
| Dalas ng Pagpepreno | Nakakaapekto sa disenyo ng thermal at kapasidad ng risistor |
| I-load ang Inertia | Tinutukoy ang antas ng regenerative na enerhiya |
| Oras ng Pagpepreno | Nakakaimpluwensya sa kakayahan sa sobrang karga |
| Ikot ng tungkulin | Tinutukoy ang tuluy-tuloy o pasulput-sulpot na operasyon |
| Kapaligiran sa Pag-install | Nakakaapekto sa istraktura ng cabinet at paraan ng paglamig |
Sa pamamagitan ng pagpili na batay sa engineering, ang Dufew Electric ay nagbibigay ng mga solusyon sa risistor ng pagpepreno na tumugma sa aktwal na mga kinakailangan sa aplikasyon.
Sa mabibigat na kagamitang pang-industriya, ang mga motor ay madalas na nagpapatakbo sa ilalim ng pagbabago ng mga kondisyon ng pagkarga.
Sa panahon ng:
- Mabilis na pagbabawas ng bilis
- Paghinto ng emergency
- Pagbaba ng mabigat na load
- Mga madalas na start-stop cycle
ang motor ay maaaring makabuo ng makabuluhang regenerative energy.
Kung walang mabisang kagamitan sa pagsipsip ng enerhiya, ang enerhiyang ito ay naiipon sa inverter DC bus at nagiging sanhi ng pagtaas ng boltahe.
Ang Dufew Electric Inverter Braking Resistor Cabinet ay nagbibigay ng kontroladong daanan ng paglabas sa pamamagitan ng pag-convert ng regenerative electrical energy sa init.
Kasama sa mga benepisyo ang:
- Nabawasan ang pagbabagu-bago ng boltahe ng DC bus
- Pinahusay na proteksyon ng inverter
- Mas matatag na pagganap ng pagpepreno
- Nabawasan ang hindi inaasahang panganib sa shutdown
Gumagamit ang Dufew Electric ng mga modular corrugated resistor assemblies na partikular na idinisenyo para sa mga dynamic na application ng pagpepreno, na nagbibigay ng maaasahang pagganap ng pagsipsip ng enerhiya sa ilalim ng madalas na mga kondisyon ng pagpepreno.
Ang mga elemento ng corrugated resistor ay nagtatampok ng malaking ibabaw ng pagwawaldas ng init, mataas na densidad ng kapangyarihan, matatag na pagganap ng paglaban, at pagiging angkop para sa paulit-ulit na mga ikot ng pagpepreno.
Pinagsasama ng cabinet ang maramihang mga module ng risistor sa pamamagitan ng maaasahang mga istrukturang conductive at mga tansong busbar. Ang bawat layer ng risistor ay idinisenyo na may mga independiyenteng koneksyon sa kuryente, nakalaang espasyo sa pagwawaldas ng init, pinalakas na mga istrukturang conductive, at proteksyon sa pagsubaybay sa temperatura.
Ang modular na disenyo ay nagbibigay ng ilang mga pakinabang:
Ang maramihang mga modulo ng resistor ay namamahagi ng enerhiya ng pagpepreno nang pantay-pantay, na binabawasan ang thermal stress sa mga indibidwal na bahagi at pinapanatili ang matatag na pagganap ng pagpepreno sa patuloy na operasyon.
Ang kapasidad ng risistor ay maaaring ipasadya ayon sa lakas ng motor, dalas ng pagpepreno, mga katangian ng pagkarga, at mga kinakailangan sa operating cycle.
Kung ang isang module ng resistor ay nangangailangan ng inspeksyon o pagpapalit, maaaring i-serve ng mga technician ang apektadong seksyon nang hindi pinapalitan ang kumpletong cabinet, na binabawasan ang oras at gastos sa pagpapanatili.
Ang pamamahala ng init ay isa sa pinakamahalagang salik sa disenyo ng risistor ng pagpepreno. Sa mga madalas na pag-ikot ng pagpepreno, ang labis na pagtaas ng temperatura ay maaaring magdulot ng pagkakaiba-iba ng halaga ng resistensya, pagbawas ng kahusayan sa pagpreno, pagtanda ng bahagi, at pagpapaikli ng buhay ng serbisyo.
Ang Dufew Electric ay nagdidisenyo ng mga solusyon sa pamamahala ng thermal ayon sa aktwal na mga kondisyon ng operating. Maaaring kasama sa cabinet ang mga naka-optimize na airflow channel, independent ventilation space, side exhaust cooling structures, forced cooling fan, at temperature protection device.
Para sa mga inverter room at compact electrical installation, nakakatulong ang side exhaust cooling na bawasan ang sirkulasyon ng mainit na hangin sa paligid ng inverter equipment, pahusayin ang thermal management ng electrical room, at maiwasan ang pag-iipon ng init malapit sa mga control cabinet.
Maaaring i-customize ang mga solusyon sa pagpapalamig ayon sa dalas ng pagpepreno, espasyo sa pag-install, mga kinakailangan sa tuluy-tuloy na operasyon, at mga kondisyon sa kapaligiran.
Ang iba't ibang mga pang-industriya na site ay may iba't ibang mga limitasyon sa pag-install. Sinusuportahan ng Dufew Electric ang mga customized na istruktura ng cabinet ayon sa mga kinakailangan ng customer at mga kondisyon ng aplikasyon.
Angkop ang pag-install sa sahig para sa mga electrical room, pang-industriyang control area, equipment room, at drive system room.
Kasama sa mga bentahe nito ang madaling pag-access sa pagpapanatili, matatag na istraktura ng pag-install, at pagiging angkop para sa malalaking sistema ng kuryente.
Ang pag-install sa gilid ay angkop para sa mga application na may limitadong espasyo sa pag-install, pinagsamang mga sistema ng kagamitan, at mga compact na layout ng kuryente.
Kasama sa mga opsyon sa pag-customize ang mga dimensyon ng cabinet, direksyon ng pagpasok ng cable, istraktura ng pag-mount, at configuration ng paglamig.
Ang mga cabinet ng Dufew braking resistor ay partikular na idinisenyo para sa frequency converter braking system, regenerative energy absorption, motor deceleration control, at dynamic braking applications.
Sinusuportahan ng system ang mga saklaw ng kapangyarihan mula 20KW hanggang 500KW at gumaganang boltahe hanggang ≤3000V, na ginagawa itong angkop para sa mga medium at high-power na inverter na application.
Ang cabinet ay gumagamit ng reinforced copper busbars, stainless steel conductive structures, at na-optimize na panloob na mga disenyo ng mga kable upang mapabuti ang kasalukuyang kakayahan sa pagdadala, bawasan ang pagkawala ng koneksyon, at mapanatili ang stable na high-load na operasyon.
Maaaring isama ng cabinet ang mga switch ng proteksyon sa temperatura, mga cooling fan, mga terminal ng proteksyon, at mga naka-customize na istruktura ng enclosure upang mapabuti ang kaligtasan at pagiging maaasahan sa panahon ng pangmatagalang operasyon.
Ang Dufew Electric Inverter Braking Resistor Cabinet ay malawakang ginagamit sa mga sistemang pang-industriya na nangangailangan ng maaasahang regenerative energy control.
| Aplikasyon | Kagamitan | Pangunahing Kinakailangan |
|---|---|---|
| Kagamitan sa Port | Mga crane, mga sistema ng pag-aangat | Madalas na pagpepreno at pagsipsip ng enerhiya ng mabigat na pagkarga |
| Mga Sistema ng Pagmimina | Mga mine hoist, mga kagamitan sa pag-angat | Mataas na inertia load control at tuluy-tuloy na operasyon |
| Mga Sistema ng Elevator | Mga pang-industriya na elevator, lifting platform | Paulit-ulit na acceleration at braking cycle |
| Industriya ng Bakal | Rolling mill, mabibigat na biyahe | High-frequency regenerative braking |
| Makinarya sa Industriya | Malaking sistema ng motor | Matatag na operasyon ng inverter |
| Mga Sistema ng Pagsubok | Mga platform ng pagsubok sa motor | Kinokontrol na pagsipsip ng pagkarga ng paglaban |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Inverter Braking Resistor Cabinet |
| Aplikasyon | VFD Regenerative Braking System |
| Elemento ng Resistor | Corrugated Resistor |
| Saklaw ng Kapangyarihan | 20KW-500KW |
| Gumagana Boltahe | ≤3000V |
| Saklaw ng Paglaban | 0.01Ω-1KΩ |
| Katumpakan ng Paglaban | ±3% / ±5% / ±10% |
| Marka ng Proteksyon | IP20/IP23 |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan ng Sanggunian | GB-5792 |
Halimbawa: CRC 100KW 2.7R J
| Code | Paglalarawan |
|---|---|
| CRC | Braking Resistor Cabinet |
| 100KW | Na-rate na Kapangyarihan |
| 2.7R | Na-rate na Paglaban |
| J | Katumpakan ng Paglaban (K=±10%, J=±5%, H=±3%) |
Bago ipadala, ang Dufew Electric ay nagsasagawa ng elektrikal at mekanikal na pagsubok upang i-verify ang pagiging maaasahan ng produkto.
| Test Item | Kondisyon ng Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Dielectric | 2500VAC/50Hz/60S | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10 beses na na-rate ang kapangyarihan 5S | Walang nakikitang pinsala |
| Long-Term Load Life | Paikot na operasyon | >9000h |
| Damp Heat Test | 40℃±2 /90%-95%RH/100h | △R≤±(1%R+0.05Ω) |
| Ikot ng Temperatura | -55 ℃, 55 ℃, 155 ℃ cycle | △R≤±(2%R+0.05Ω) |
| Panlaban sa init | 350℃/2h | Walang halatang pinsala |
Ang bawat VFD braking application ay may iba't ibang mga kondisyon sa pagpapatakbo at mga kinakailangan sa pagganap. Nagbibigay ang Dufew Electric ng engineering evaluation at mga customized na solusyon batay sa mga partikular na parameter ng system, kundisyon ng pag-install, at operating environment.
Ang configuration ng braking resistor ay idinisenyo ayon sa mga parameter ng key drive system, kabilang ang boltahe ng inverter, lakas ng motor, dalas ng pagpepreno, oras ng pagpepreno, at duty cycle.
Ang mga kinakailangan sa pag-install ay maingat na isinasaalang-alang upang matiyak ang wastong disenyo ng cabinet at maaasahang operasyon, kabilang ang mga sukat ng cabinet, mga kinakailangan sa pagpapalamig, panloob o panlabas na kapaligiran, at mga kinakailangan sa koneksyon ng cable.
Ang iba't ibang mga kondisyon sa pagpapatakbo ay nangangailangan ng iba't ibang mga solusyon sa pagpepreno, tulad ng tuluy-tuloy na pagpepreno, paghinto ng emergency, at madalas na mga application ng acceleration o deceleration.
Batay sa mga parameter na ito, ang Dufew Electric ay nagdidisenyo ng angkop na mga pagsasaayos ng resistor ng pagpepreno at mga istruktura ng cabinet upang matugunan ang iba't ibang mga kinakailangan sa aplikasyon.
Pinagsasama ng Dufew Electric ang paggawa ng elemento ng risistor, pagpupulong ng cabinet, disenyo ng thermal, pagsubok sa elektrisidad, at suporta sa engineering upang magbigay ng kumpletong mga solusyon sa risistor sa pagpreno.
Ang pinagsama-samang kakayahan sa pagmamanupaktura ay nakakatulong na matiyak ang pare-parehong kalidad ng produkto mula sa produksyon ng bahagi hanggang sa huling paghahatid.
Kasama sa proseso ng pagpupulong ng risistor ang paggawa ng elemento ng corrugated resistor, pag-verify ng paglaban, at pagpupulong ng koneksyon sa kuryente upang matiyak ang matatag na pagganap.
Kasama sa integration ng cabinet ang pag-install ng resistor layer, copper busbar assembly, protection component installation, at cooling system integration para sa maaasahang operasyon.
Ang bawat braking resistor cabinet ay siniyasat para sa katumpakan ng resistensya, pagganap ng pagkakabukod, pagiging maaasahan ng koneksyon sa kuryente, at kalidad ng mekanikal na pagpupulong bago ihatid.
Ang Dufew Electric ay sumusunod sa mga nakaayos na pamamaraan ng pamamahala ng kalidad upang matiyak ang pare-parehong pagganap ng produkto at maaasahang operasyon.
Kasama sa mga dokumento ng kalidad ang:
- ISO9001 Quality Management System Certification
- Sertipikasyon ng CE
- Mga Ulat sa Pagsubok ng Produkto
- Mga Talaan ng Inspeksyon ng Pabrika
Ang mga teknikal na dokumento at ulat ng inspeksyon ay maaaring ibigay ayon sa mga partikular na kinakailangan ng proyekto.
Nagbibigay ang Dufew Electric ng propesyonal na paghahanda sa transportasyon para sa mga pang-industriyang kagamitang elektrikal, tinitiyak na ang bawat braking resistor cabinet ay maayos na protektado sa panahon ng pagpapadala at handa na para sa pag-install pagkatapos ng paghahatid.
Kasama sa proseso ng packaging ang karaniwang pang-export na packaging na gawa sa kahoy, proteksyon sa moisture, panloob na istruktura ng pag-aayos, at mga label ng pagkakakilanlan ng produkto upang mapabuti ang kaligtasan sa transportasyon.
Bago ipadala, kinukumpirma ng mga inhinyero ang mahahalagang detalye tulad ng mga sukat ng cabinet, bigat ng produkto, mga kinakailangan sa pag-angat, at impormasyon sa pag-install upang makatulong na matiyak ang maayos na pag-install at pag-commissioning sa site ng customer.
Sa panahon ng deceleration ng motor, pinapataas ng regenerative energy ang boltahe ng bus ng inverter DC. Ang braking resistor cabinet ay sumisipsip at nagko-convert ng sobrang enerhiya na ito sa init, na tumutulong na maiwasan ang mga overvoltage fault ng inverter at mapanatili ang stable na operasyon ng system.
Nakadepende ang pagpili sa maraming salik, kabilang ang boltahe ng inverter, lakas ng motor, dalas ng pagpepreno, pagkawala ng pag-load, oras ng pagpepreno, halaga ng resistensya, at ikot ng tungkulin. Tinutukoy ng mga parameter na ito ang angkop na pagsasaayos ng risistor at disenyo ng thermal.
Oo. Ang Dufew Electric ay nagdidisenyo ng mga cabinet ng risistor ng braking ayon sa mga de-koryenteng parameter at mga kinakailangan sa aplikasyon kaysa sa mga partikular na tatak ng inverter, na nagbibigay-daan sa pagiging tugma sa iba't ibang VFD system.
Oo. Ang modular corrugated resistor structure at optimized thermal management design ay binuo para sa paulit-ulit na acceleration at braking cycles, na ginagawang angkop ang mga ito para sa mga demanding pang-industriya na aplikasyon.
Oo. Nagbibigay ang Dufew Electric ng mga customized na solusyon ayon sa iba't ibang kinakailangan ng system, kabilang ang power rating, resistance value, voltage level, cabinet dimension, cooling design, at installation structure.
Upang makapagbigay ng angkop na solusyon, ang mga customer ay dapat magbigay ng mga detalye ng application tulad ng boltahe ng inverter, kapangyarihan ng motor, dalas ng pagpepreno, duty cycle, kapaligiran sa pag-install, at kinakailangang halaga ng resistensya.
Oo. Nagbibigay ang Dufew Electric ng pagsusuri sa engineering, mga teknikal na dokumento, mga ulat sa pagsubok, at mga naka-customize na solusyon sa risistor ng pagpepreno upang suportahan ang iba't ibang proyektong pang-industriya.
Ang iba't ibang mga sistema ng VFD ay nangangailangan ng iba't ibang mga configuration ng risistor ng pagpepreno. Nagbibigay ang Dufew Electric ng customized na inverter braking resistor cabinet solution batay sa mga parameter ng inverter, katangian ng motor, mga kinakailangan sa pagpreno, kundisyon ng pag-install, at mga pangangailangan sa thermal management.
Sa propesyonal na kakayahan sa paggawa ng resistor, suporta sa engineering, at kumpletong mga pamamaraan sa pagsubok, tinutulungan ng Dufew Electric ang mga pang-industriya na customer na bumuo ng maaasahang regenerative braking system na may matatag na performance.
Makipag-ugnayan sa Dufew Electric sa iyong inverter at mga kinakailangan sa aplikasyon para makatanggap ng angkop na solusyon sa cabinet ng resistor ng braking.
