Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

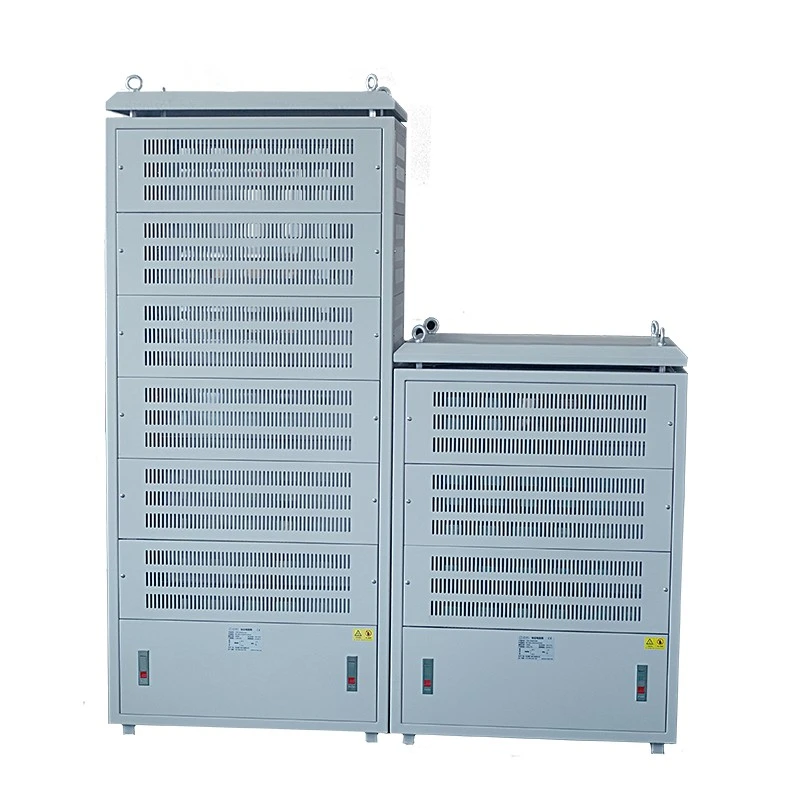

Ang Dufew Electric Corrugated Resistor Cabinet ay isang floor-mounted high-power resistor assembly na idinisenyo para sa mga application na nangangailangan ng matatag at mahusay na pag-aalis ng elektrikal na enerhiya.
Hindi tulad ng maginoo na mga kahon ng risistor, ang cabinet ay gumagamit ng isang modular na multi-layer na istraktura, kung saan ang maraming corrugated resistor unit ay konektado sa pamamagitan ng hindi kinakalawang na asero na conductive bar at tansong busbar. Pinapabuti ng disenyong ito ang kakayahan sa pagpapalawak ng kuryente, pamamahagi ng init, kahusayan sa pagpapanatili, at pagiging maaasahan ng pagpapatakbo.
Ang risistor cabinet ay sumusuporta sa:
- Na-rate na kapangyarihan: 20KW-500KW
- Gumaganang boltahe: ≤3000V
- Saklaw ng paglaban: 0.01Ω-1KΩ
- Mga custom na halaga ng paglaban at mga configuration ng cabinet
- Mga opsyon sa natural na pagpapalamig o sapilitang pagpapalamig ng hangin
Ang Corrugated Resistor Cabinet ay idinisenyo para sa mga pang-industriyang sistema ng pagpepreno na nangangailangan ng mataas na kapasidad na pagsipsip ng enerhiya at matatag na operasyon sa ilalim ng hinihinging mga kondisyon sa pagtatrabaho. Sa mga power rating mula 20KW hanggang 500KW, ito ay angkop para sa medium at high voltage inverter system, madalas na pag-brake cycle, at high-energy discharge applications.
Pinapabuti ng reinforced copper busbar connection ang kasalukuyang kakayahan sa pagdadala habang binabawasan ang mga pagkalugi ng kuryente sa panahon ng operasyon, na tumutulong na mapanatili ang maaasahang performance sa mga heavy-duty na kapaligiran tulad ng crane lifting system, port handling equipment, mining machinery, steel production lines, at malalaking motor drive system.
Ang Dufew Electric ay gumagamit ng isang modular na multi-layer na istraktura upang mapabuti ang pagiging maaasahan ng system at pasimplehin ang pagpapanatili. Ang bawat layer ng resistor ay idinisenyo na may mga independiyenteng koneksyon sa kuryente, nakalaang mga channel ng airflow, at indibidwal na kakayahan sa paghihiwalay ng fault, na nagpapahintulot sa mga technician na suriin o palitan ang mga partikular na seksyon nang hindi naaapektuhan ang kumpletong sistema.
Ang modular na disenyo ay nagbibigay din ng nababaluktot na mga opsyon sa pagpapalawak ng kapasidad, na nagbibigay-daan sa pagsasaayos ng pagsasaayos ng risistor ayon sa iba't ibang pangangailangan ng kuryente, mga ikot ng pagpepreno, at mga pag-upgrade ng system sa hinaharap. Kung ikukumpara sa mga tradisyunal na kahon ng risistor, nakakatulong ang istrukturang ito na bawasan ang downtime ng maintenance at pagbutihin ang availability ng kagamitan.
Ang elemento ng corrugated resistor ay gumagamit ng isang na-optimize na istraktura ng paikot-ikot upang mabawasan ang parasitic inductance at pagbutihin ang dynamic na pagtugon sa panahon ng high-speed braking operations. Nakakatulong ang disenyong ito na mabawasan ang electromagnetic interference, bawasan ang epekto ng spike ng boltahe, at magbigay ng mas balanseng kasalukuyang distribution para sa mga system ng drive na nakabatay sa inverter.
Sa pinahusay na electrical stability, ang mababang-inductance na istraktura ay angkop para sa mga variable frequency drive, regenerative braking system, at high-power na motor control application kung saan kinakailangan ang mabilis na pagsipsip ng enerhiya at maaasahang proteksyon.
Ang mga high-power resistor system ay gumagawa ng malaking init sa panahon ng paglabas ng enerhiya, na ginagawang mahalaga ang epektibong thermal management para sa patuloy na operasyon. Ino-optimize ng Dufew Electric ang mga channel ng airflow ng cabinet at mga istruktura ng pag-alis ng init upang mapanatili ang matatag na pagganap ng temperatura sa panahon ng mahabang mga ikot ng pagpepreno.
Ang sistema ng paglamig ay maaaring i-configure gamit ang natural na bentilasyon, sapilitang paglamig ng hangin gamit ang mga pang-industriyang fan, o mga customized na solusyon sa paglamig ayon sa duty cycle at mga kondisyon ng pag-install. Ang malalaking channel ng bentilasyon, pare-parehong pamamahagi ng init, at mga opsyonal na istruktura ng proteksyon ng alikabok ay nakakatulong na bawasan ang mga lokal na panganib sa sobrang init at pahusayin ang pangmatagalang pagiging maaasahan ng pagpapatakbo.
Ang Corrugated Resistor Cabinet ay pangunahing binubuo ng:
| Component | Function |
|---|---|
| Corrugated Wire Wound Resistor | Kino-convert ang elektrikal na enerhiya sa enerhiya ng init |
| Hindi kinakalawang na Steel Conductive Bar | Nagbibigay ng mekanikal na suporta at de-koryenteng koneksyon |
| Copper Busbar | Tinitiyak ang mataas na kasalukuyang paghahatid |
| Cabinet Enclosure | Nagbibigay ng proteksyon at istraktura ng pag-install |
| Sistema ng Paglamig | Tinatanggal ang init na nabuo sa panahon ng operasyon |
| Temperature Protection Device | Pinipigilan ang sobrang pag-init ng pinsala |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Corrugated Resistor Cabinet |
| Na-rate na Kapangyarihan | 20KW-500KW |
| Gumagana Boltahe | ≤3000V |
| Saklaw ng Paglaban | 0.01Ω-1KΩ |
| Katumpakan ng Paglaban | ±3%, ±5%, ±10% |
| Marka ng Proteksyon | IP20 / IP23 Opsyonal |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL 94V-2 |
| Pamantayan | GB-5792 |
| Paraan ng Paglamig | Natural na Paglamig / Sapilitang Paglamig ng Hangin |
Halimbawa: CRC 100KW 2.7R J
| Code | Paglalarawan |
|---|---|
| CRC | Corrugated Resistor Cabinet |
| 100KW | Na-rate na Kapangyarihan |
| 2.7R | Na-rate na Paglaban |
| J | Pagpaparaya sa Paglaban (K=±10%, J=±5%, H=±3%) |
| Item ng Pagganap | Kondisyon ng Pagsubok | Kinakailangan |
|---|---|---|
| Lakas ng Dielectric | 2500VAC / 50Hz / 60S | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10 beses na na-rate ang kapangyarihan / 5S | Walang nakikitang pinsala |
| Long-Term Load Life | 10S discharge, 90S interval cycle | >9000h |
| Damp Heat Test | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0.05Ω) |
| Ikot ng Temperatura | -55℃ / 55℃ /155℃ | Walang abnormal na pinsala |
| Item ng Pagganap | Kondisyon ng Pagsubok | Kinakailangan |
|---|---|---|
| Lakas ng Terminal | 45N / 30S | Walang pagkaluwag o pinsala |
| Paglaban sa Panginginig ng boses | 5-200Hz, 1g | Walang pinsala sa istruktura |
| Panghinang Heat Resistance | 350±5℃ / 3S | Walang abnormal na pagbabago |
| Solderability | 235±5℃ / 5S | Saklaw >95% |
Ang pagpili ng angkop na solusyon sa risistor ng pagpepreno ay nangangailangan ng komprehensibong pagsusuri ng mga parameter ng kuryente, kondisyon ng pagpepreno, at mga kinakailangan sa pag-install. Sinusuri ng Dufew Electric ang aktwal na kapaligiran ng aplikasyon upang magrekomenda ng angkop na pagsasaayos ng risistor na tumutugma sa mga kinakailangan sa pagganap ng system.
Dapat piliin ang configuration ng risistor ayon sa mga parameter ng key drive system, kabilang ang rating ng kapangyarihan ng motor, modelo ng inverter, boltahe ng DC bus, at kasalukuyang na-rate. Tinutukoy ng mga salik na ito ang kinakailangang kakayahan sa pagsipsip ng enerhiya at pagiging tugma ng elektrikal sa sistema ng pagpepreno.
Ang iba't ibang mga application ay bumubuo ng iba't ibang mga antas ng enerhiya ng pagpepreno. Kasama sa mahahalagang pagsasaalang-alang ang dalas ng pagpepreno, tagal ng pagpepreno, enerhiya na nabuo sa panahon ng pagbabawas ng bilis, at mga kinakailangan sa duty cycle. Ang mga application na may madalas na acceleration at deceleration ay karaniwang nangangailangan ng mas mataas na thermal capacity at mas maaasahang cooling performance.
Ang halaga ng paglaban ay kailangang tumugma sa mga detalye ng inverter, kinakailangang braking torque, at maximum na pinapayagang kasalukuyang upang matiyak ang epektibong pagwawaldas ng enerhiya nang hindi naaapektuhan ang mga function ng proteksyon ng system.
Ang mga kondisyon ng pag-install ay direktang nakakaapekto sa istraktura ng kabinet at disenyo ng paglamig. Dapat isaalang-alang ang mga salik tulad ng panloob o panlabas na pag-install, temperatura sa paligid, kundisyon ng bentilasyon, at mga kinakailangan sa proteksyon sa panahon ng pagpili.
Batay sa mga parameter ng application na ito, ang Dufew Electric ay nagbibigay ng customized na suporta sa engineering upang matulungan ang mga customer na pumili ng angkop na mga configuration ng risistor para sa iba't ibang mga pang-industriyang braking system.
Ang Dufew Electric Corrugated Resistor Cabinet ay idinisenyo para sa mga pang-industriyang aplikasyon na nangangailangan ng maaasahang pagsipsip ng enerhiya at matatag na pagganap ng pagpepreno. Karaniwan itong ginagamit sa medium at high voltage inverter system, crane at hoisting equipment, elevator, rolling mill, mining machinery, port handling system, belt conveyor, motor testing platform, at iba pang pang-industriya na application ng pamamahala ng enerhiya.
| Paghahambing | Corrugated Resistor Cabinet | Maginoo Resistor Box |
|---|---|---|
| Power Capacity | Hanggang sa 500KW | Karaniwang mas mababa ang saklaw ng kapangyarihan |
| Kakayahang Boltahe | Hanggang sa 3000V | Pangunahing mga application na mababa ang boltahe |
| Istruktura | Modular na multi-layer na disenyo | Isang pinagsamang istraktura |
| Pagpapanatili | Pagpapalit ng indibidwal na module | Buong pagpapanatili ng unit |
| Paglamig | Na-optimize na disenyo ng airflow | Limitadong pag-aalis ng init |
| Aplikasyon | Mga mabibigat na sistemang pang-industriya | Maliit at katamtamang kagamitan |
Propesyonal na Power Electronics Manufacturing Capability
Dalubhasa ang Dufew Electric sa mga industrial power resistors, braking system, reactors, transformer, at power control solutions.
Gamit ang mga propesyonal na proseso ng pagmamanupaktura at mga kakayahan sa pagsubok ng elektrikal, ang Dufew Electric ay nagbibigay ng maaasahang mga solusyon sa risistor cabinet para sa mga pandaigdigang customer na pang-industriya.
Nagbibigay ang Dufew Electric ng mga propesyonal na solusyon sa packaging at transportasyon para sa mga produktong Corrugated Resistor Cabinet.
Ang bawat cabinet ay secure na naka-pack na may export-standard na mga wooden case, reinforced fixing structures, at moisture protection materials para matiyak ang ligtas na paghahatid sa malayuang transportasyon.
Ang mga magagamit na paraan ng pagpapadala ay kinabibilangan ng:
- Sea Freight: Angkop para sa malalaking dami ng internasyonal na mga order at mabibigat na kagamitang pang-industriya.
- Land Transportation: Available para sa domestic delivery at factory-to-site na transportasyon.
- Transportasyon sa Riles: Angkop para sa pagpapadala ng mga kagamitang pang-industriya sa cross-border.
- Air Freight: Magagamit para sa agarang maliit na laki o kapalit na mga order.
Bago ipadala, ang bawat Corrugated Resistor Cabinet ay siniyasat, ligtas na nakabalot, at inihahanda ayon sa mga kinakailangan sa internasyonal na transportasyon.
Nakatuon ang Dufew Electric sa mga pang-industriyang resistor, braking system, reactors, transformer, at power control solution.
Ang mga halaga ng paglaban, mga rating ng kuryente, mga istruktura ng cabinet, at mga kinakailangan sa pag-install ay maaaring i-customize ayon sa mga pangangailangan ng proyekto.
Ang mahigpit na pagpili ng materyal, kontrol sa pagmamanupaktura, at mga pamamaraan sa pagsubok ay nagsisiguro ng matatag na operasyon sa malupit na kapaligirang pang-industriya.
Sinusuportahan ng Dufew Electric ang mga customer, distributor, at pang-industriyang user ng OEM sa buong mundo na may propesyonal na teknikal na serbisyo at suporta sa paghahatid.
Sumusunod ang Dufew Electric sa mga mahigpit na pamamaraan sa pagkontrol sa kalidad sa buong proseso ng pagmamanupaktura, kabilang ang inspeksyon ng materyal, pagsubok sa kuryente, at panghuling inspeksyon ng produkto.
Ang aming mga produktong Corrugated Resistor Cabinet ay sinusuportahan ng:
- ISO 9001 Quality Management System Certification
- Sertipikasyon ng CE
- Mga Ulat sa Pagsubok ng Produkto
- Electrical Performance Test Records
Tinitiyak ng mga sertipikasyon at de-kalidad na dokumentong ito ang maaasahang pagganap, kaligtasan, at pagsunod para sa mga pandaigdigang aplikasyong pang-industriya.
Ang produktong ito ay pangunahing ginagamit para sa high-power energy dissipation sa mga pang-industriyang sistema ng pagpepreno, mga application ng inverter, at kagamitan sa pagmamaneho ng motor. Ito ay sumisipsip ng regenerative energy na nabuo sa panahon ng motor deceleration upang makatulong na protektahan ang mga power electronic system mula sa mga isyu sa overvoltage.
Nagbibigay ang Dufew Electric ng mga customized na solusyon na may mga power rating mula 20KW hanggang 500KW ayon sa iba't ibang mga kinakailangan sa industriya, kabilang ang dalas ng pagpepreno, mga pangangailangan sa pagsipsip ng enerhiya, at mga kondisyon sa pagpapatakbo.
Oo. Maaaring i-customize ng Dufew Electric ang mga halaga ng resistensya, kapasidad ng kuryente, mga sukat ng cabinet, mga paraan ng pagpapalamig, at mga istruktura ng pag-install batay sa mga partikular na teknikal na kinakailangan.
Ito ay malawakang ginagamit sa mga crane, elevator, kagamitan sa pagmimina, rolling mill, port machinery, conveyor, at iba pang heavy-duty na sistemang pang-industriya na nangangailangan ng maaasahang pagsipsip ng enerhiya.
Inilalapat ng Dufew Electric ang disenyo ng resistor na may mababang inductance, mga koneksyon sa tansong busbar, mga sistema ng proteksyon sa temperatura, at mga pamamaraan ng mahigpit na inspeksyon ng kalidad upang mapanatili ang matatag na pagganap sa panahon ng pangmatagalang operasyon.
Oo. Nagbibigay ang Dufew Electric ng mga customized na solusyon sa power electronics para sa mga customer, distributor, at industrial na user sa buong mundo, kabilang ang teknikal na suporta at komunikasyon ng proyekto.
Ang disenyo ng paglamig ay maaaring i-configure gamit ang natural na bentilasyon o sapilitang paglamig ng hangin gamit ang mga pang-industriyang fan ayon sa pagbuo ng init, duty cycle, at kapaligiran sa pag-install.
