Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

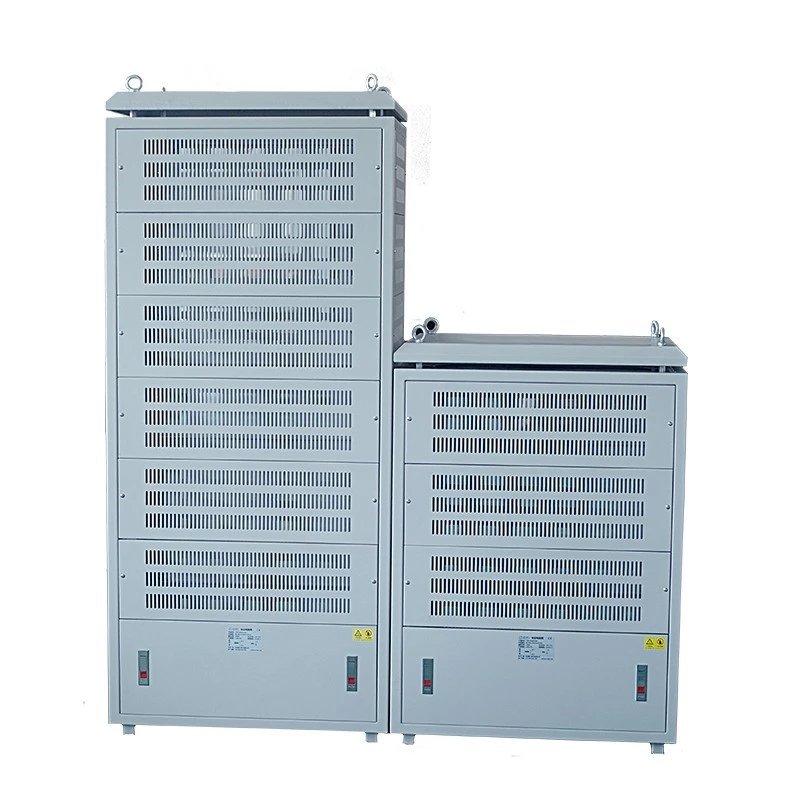

Ang Dufew Electric Braking Resistor Cabinet ay isang kumpletong solusyon sa pag-alis ng enerhiya na idinisenyo para sa mga application kung saan ang mga motor ay madalas na bumubuo ng regenerative na enerhiya sa panahon ng pagpapatakbo ng pagpepreno.
Sa panahon ng pagbabawas ng bilis, pag-angat, pagbaba, o mabilis na mga pagbabago sa pagkarga, ang sobrang enerhiya ay maaaring tumaas ang boltahe ng DC bus ng mga frequency converter. Sinisipsip nito ang muling nabuong enerhiya at ginagawa itong init, tumutulong na mapanatili ang matatag na operasyon ng inverter at pagpapabuti ng kaligtasan ng system.
Pinagsasama ng cabinet ang maraming wire wound corrugated resistor elements sa pamamagitan ng stainless steel conductive bar, habang ang mga copper busbar ay ginagamit sa pagitan ng mga layer ng risistor upang matiyak ang maaasahang high-current na koneksyon.
Gamit ang power range na 20KW-500KW, operating voltage hanggang 3000V, at nako-customize na resistance values mula 0.01Ω hanggang 1KΩ, ang Dufew Electric ay nagdidisenyo ng mga braking resistor cabinet ayon sa partikular na kapangyarihan ng motor, braking duty cycle, installation environment, at mga kinakailangan ng system.
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Braking Resistor Cabinet |
| Na-rate na Kapangyarihan | 20KW-500KW |
| Gumagana Boltahe | ≤3000V |
| Saklaw ng Paglaban | 0.01Ω-1KΩ |
| Katumpakan ng Paglaban | ±3%, ±5%, ±10% |
| Marka ng Proteksyon | IP20-IP54 Opsyonal |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan sa Paggawa | GB-5792 |
CRC 100KW 2.7R J
| Code | Paglalarawan |
|---|---|
| CRC | Braking Resistor Cabinet |
| 100KW | Na-rate na Kapangyarihan |
| 2.7R | Na-rate na Paglaban |
| J | Katumpakan ng Paglaban (K=±10%, J=±5%, H=±3%) |
Hindi tulad ng mga conventional resistor box na pangunahing ginagamit para sa mga simpleng application ng pagkarga, ang Dufew Electric Braking Resistor Cabinet ay idinisenyo para sa mga industrial drive system na nangangailangan ng maaasahang pagsipsip ng enerhiya, DC bus voltage control, at braking protection.
Sa panahon ng pagpepreno ng motor, ang regenerative energy ay inililipat sa resistor cabinet at na-convert sa init, na tumutulong na kontrolin ang pagtaas ng boltahe ng DC bus at bawasan ang panganib ng frequency converter overvoltage faults.
Pinapabuti ng disenyong ito ang pagganap ng proteksyon ng inverter at sinusuportahan ang mas matatag na operasyon ng mga sistema ng pang-industriyang drive sa ilalim ng madalas na mga kondisyon ng pagpepreno.
Gumagamit ang Dufew Electric ng modular layered na istraktura upang pasimplehin ang pag-install, pagpapanatili, at pagpapalawak ng system sa hinaharap.
Ang bawat independiyenteng layer ng resistor ay may kasamang dedikadong conductive circuit, temperature monitoring system, at hiwalay na daanan ng airflow, na nagpapahintulot sa mga indibidwal na seksyon na masuri o mapanatili nang hindi naaapektuhan ang operasyon ng iba pang mga layer.
Sinusuportahan din ng modular na disenyo ang mga karagdagang layer ng resistor, mga customized na configuration ng resistensya, at iba't ibang mga braking duty cycle ayon sa mga partikular na kinakailangan sa kuryente, na tumutulong na mabawasan ang mga gastos sa pagpapalit kapag tumaas ang kapasidad ng kagamitan.
Ang Braking Resistor Cabinet ay nagsasama ng maraming mga tampok ng proteksyon upang mapabuti ang kaligtasan at pagiging maaasahan sa mga pang-industriyang operating environment.
Ang mga built-in na switch ng temperatura ay patuloy na sinusubaybayan ang mga kondisyon ng pagpapatakbo ng cabinet. Kapag lumampas ang temperatura sa preset na limitasyon, ang signal ng proteksyon ay isinaaktibo at ang inverter control system ay makakatanggap ng shutdown command upang mabawasan ang panganib ng pagkasira ng kagamitan.
Ang panloob na istraktura ay gumagamit ng hindi kinakalawang na asero na conductive bar para sa mga koneksyon ng risistor at mga tansong busbar sa pagitan ng mga layer ng risistor, na nagbibigay ng malakas na mekanikal na suporta, lumalaban sa kaagnasan, at maaasahang electrical conductivity sa panahon ng pangmatagalang operasyon.
Para sa mga application na kinasasangkutan ng madalas na mga ikot ng pagpepreno, ang epektibong pamamahala ng thermal ay mahalaga upang mapanatili ang matatag na pagganap ng risistor.
Nagbibigay ang Dufew Electric ng mga naka-optimize na disenyo ng pagpapalamig, kabilang ang mga vertical airflow channel, pinahusay na bentilasyon ng cabinet, opsyonal na forced cooling fan, at naka-customize na antas ng proteksyon mula IP20 hanggang IP54.
Ang sistema ng paglamig ay tumutulong na kontrolin ang temperatura ng risistor at mapanatili ang maaasahang operasyon sa panahon ng tuluy-tuloy na proseso ng pagpepreno sa industriya.
Ang Dufew Electric Braking Resistor Cabinet ay malawakang ginagamit sa mga sistemang pang-industriya na nangangailangan ng kontroladong regenerative energy absorption at maaasahang dynamic braking performance.
Kasama sa mga application ang mga port crane, tower crane, at hoisting system, kung saan ang resistor cabinet ay tumutulong na pamahalaan ang regenerative energy na nabuo sa panahon ng lifting at lowering operations.
Sa rolling mill drive, kagamitan sa pagmimina, at conveyor system, sinusuportahan nito ang madalas na mga proseso ng acceleration at deceleration sa pamamagitan ng pagbibigay ng stable braking energy dissipation.
Maaaring ilapat ang system sa mga wind turbine pitch drive system upang makontrol ang enerhiya ng pagpepreno sa panahon ng mga operasyon ng pagsasaayos at mga kondisyon ng emergency shutdown.
Para sa mga pang-industriya na motor test benches at power equipment testing system, ang cabinet ay nagbibigay ng kinokontrol na resistive load solution para sa performance verification at reliability testing.
Bago ipadala, ang Dufew Electric ay nagsasagawa ng mga inspeksyon ng produkto ayon sa mga kinakailangan ng customer.
Kasama sa mga pagsubok ang:
| Test Item | Layunin |
|---|---|
| Pagsusuri sa Lakas ng Dielectric | I-verify ang kaligtasan ng pagkakabukod |
| Pagsusuri sa Insulation Resistance | Kumpirmahin ang pagganap ng pagkakabukod ng kuryente |
| Overload Test | Suriin ang panandaliang overload na kakayahan |
| Pagsusuri sa Pagganap ng Temperatura | I-verify ang thermal stability |
| Patuloy na Pagsusuri sa Pag-load | Suriin ang pangmatagalang pagiging maaasahan ng pagpapatakbo |
| Mechanical Inspection | Kumpirmahin ang katatagan ng istruktura |
Pinagsasama ng Dufew Electric ang propesyonal na karanasan sa electrical engineering sa mga standardized na proseso ng pagmamanupaktura upang makabuo ng mga customized na braking resistor solution para sa mga industrial drive system. Sumasaklaw sa pagpupulong ng risistor, pagmamanupaktura ng kabinet, pagsusuri sa kuryente, at panghuling inspeksyon, ang kumpletong proseso ng produksyon ay kinokontrol upang matiyak ang matatag na pagganap, pare-pareho ang kalidad, at maaasahang operasyon sa hinihingi na mga kapaligirang pang-industriya.
Pinamamahalaan ng Dufew Electric ang mga pangunahing yugto ng produksyon mula sa pagpupulong ng elemento ng risistor hanggang sa makumpleto ang pagsasama ng cabinet. Ang mga module ng risistor ay ginawa ayon sa mga kinakailangang halaga ng paglaban, mga rating ng kapangyarihan, at mga kondisyon ng pagpapatakbo, habang ang mga istruktura ng cabinet ay na-customize batay sa espasyo sa pag-install, mga kinakailangan sa pagpapalamig, mga antas ng proteksyon, at mga paraan ng koneksyon ng system.
Kasama sa proseso ng pagmamanupaktura ang precision resistor assembly, conductive component installation, internal wiring arrangement, cooling structure integration, at cabinet fabrication. Sa pamamagitan ng pinagsama-samang pamamahala sa produksyon, pinapabuti ng Dufew Electric ang pagkakapare-pareho ng produkto at tinitiyak na ang bawat solusyon sa risistor ng pagpepreno ay nakakatugon sa mga teknikal na kinakailangan ng iba't ibang mga pang-industriya na aplikasyon.
Bago ipadala, ang bawat tapos na produkto ay sumasailalim sa komprehensibong elektrikal at mekanikal na inspeksyon, kabilang ang pagsukat ng resistensya, pag-verify ng koneksyon sa kuryente, pagsubok sa pagkakabukod, pagsubok sa lakas ng dielectric, at pagkumpirma ng detalye. Ang mga pamamaraan ng inspeksyon na ito ay nakakatulong na matiyak na ang naihatid na kagamitan ay nakakatugon sa mga napagkasunduang kinakailangan ng proyekto at nagpapanatili ng maaasahang pagganap sa panahon ng operasyon.
Inirerekomendang mga larawan ng produksyon:
Factory Production Workshop
- Linya ng pagpupulong ng risistor
- Lugar ng paggawa ng gabinete
- Mga kagamitan sa pagsubok sa elektrikal
Proseso ng Pagsusuri sa Elektrisidad
- Pagsubok sa boltahe
- Pagsusukat ng paglaban
- Panghuling inspeksyon
Ang mga rekord ng pagmamanupaktura na ito ay nagpapakita ng kakayahan sa engineering ng Dufew Electric, mga pamantayan sa pagkontrol sa produksyon, at karanasan sa pagbibigay ng mga customized na solusyon sa risistor sa industriya.
Ang Dufew Electric ay sumusunod sa mga nakaayos na pamamaraan ng pamamahala ng kalidad sa buong pagpili ng materyal, pagproseso ng produksyon, pagpupulong, at panghuling inspeksyon upang mapanatili ang matatag na pagganap ng produkto. Ayon sa mga kinakailangan ng proyekto, ang mga customer ay maaaring makatanggap ng kaukulang mga teknikal na dokumento at mga talaan ng kalidad para sa pagpapatunay bago ang pag-install at pag-commissioning.
Ang mga magagamit na dokumento ay kinabibilangan ng:
- Mga sheet ng detalye ng produkto
- Mga ulat sa pagsubok sa elektrikal
- Mga rekord ng inspeksyon
- Mga dokumento sa pagsunod sa materyal
- Mga ulat sa inspeksyon sa pagpapadala
Bilang pang-industriya na mga de-koryenteng kagamitan, ang braking resistor cabinet ay nangangailangan ng maaasahang proteksyon sa panahon ng transportasyon. Nagbibigay ang Dufew Electric ng mga propesyonal na solusyon sa packaging kabilang ang mga export-standard na wooden case, moisture protection treatment, internal fixing structures, at mga label ng pagkakakilanlan ng produkto upang mabawasan ang mga panganib sa transportasyon sa panahon ng international delivery.
Bago ipadala, kinukumpirma ng mga inhinyero ang mahahalagang detalye ng paghahatid gaya ng mga sukat ng cabinet, bigat ng produkto, mga kinakailangan sa pag-angat, mga de-koryenteng interface, at mga kondisyon ng pag-install upang matiyak ang maayos na pagbabawas, pag-install, at pag-commissioning sa site ng customer.
Maaaring isaayos ang mga paraan ng transportasyon ayon sa mga kinakailangan ng proyekto:
Angkop para sa mga pang-internasyonal na proyektong pang-industriya at transportasyon ng malalaking kagamitan na nangangailangan ng matatag na paghahatid ng malayuan.
Angkop para sa paghahatid ng factory-to-site at mga proyektong pang-industriya sa rehiyon na may mga flexible na kinakailangan sa logistik.
Available para sa mga piling cross-border na pang-industriyang pagpapadala kung saan kinakailangan ang mga alternatibong solusyon sa transportasyon.
Inirerekomendang mga larawan sa pagpapadala:
- Tapos na bodega ng produkto
- Wooden case packaging
- Naglo-load ng forklift
- Pagpapadala ng lalagyan
Nakatuon ang Dufew Electric sa mga bahagi ng power electronics at mga solusyon sa pamamahala ng enerhiya sa industriya, na nagbibigay ng mga produktong resistor ng braking na idinisenyo para sa mga application na nangangailangan ng matatag na pagkawala ng enerhiya, maaasahang proteksyon, at tuluy-tuloy na operasyon sa ilalim ng hinihingi na mga kondisyon sa pagtatrabaho.
Ang bawat pang-industriya na sistema ng pagpepreno ay may iba't ibang mga kinakailangan sa elektrikal at pag-install. Nagbibigay ang Dufew Electric ng mga customized na solusyon na sumasaklaw sa halaga ng resistensya, rating ng kuryente, istraktura ng cabinet, disenyo ng paglamig, antas ng proteksyon, at configuration ng koneksyon upang matulungan ang mga customer na makamit ang naaangkop na pagsasama ng system.
Mula sa pagpili ng bahagi at pagpupulong ng risistor hanggang sa pagsasama ng cabinet at panghuling pagsubok, pinapanatili ng Dufew Electric ang mahigpit na kontrol sa proseso upang mapabuti ang pagiging maaasahan ng produkto, pagkakapare-pareho ng pagmamanupaktura, at kalidad ng paghahatid para sa iba't ibang proyektong pang-industriya.
Sinusuportahan ng Dufew Electric ang mga customer, distributor, at industrial na user ng OEM na may komunikasyong pang-inhinyero, teknikal na dokumentasyon, naka-customize na pagmamanupaktura, pag-verify ng kalidad, at mga serbisyong pang-internasyonal na paghahatid upang suportahan ang mga proyekto mula sa paunang pagsusuri hanggang sa huling pag-install.
Ang braking resistor cabinet ay sumisipsip ng regenerative energy na nabuo sa panahon ng pagpepreno ng motor at ginagawa itong enerhiya ng init, na tumutulong na maiwasan ang mga frequency converter mula sa DC bus overvoltage at mapanatili ang stable na operasyon ng system.
Sinusuri ng Dufew Electric ang mga parameter ng motor, dalas ng pagpepreno, duty cycle, mga kondisyon ng pag-install, at mga kinakailangan sa thermal upang pumili ng mga naaangkop na halaga ng resistensya, mga rating ng kuryente, mga istruktura ng cabinet, at mga paraan ng paglamig.
Oo. Ang solusyon ay maaaring i-configure ayon sa iba't ibang mga tatak ng inverter, mga antas ng boltahe, mga kinakailangan sa pagpepreno, at mga kondisyon ng aplikasyon.
Maaaring isama ng disenyo ang pagsubaybay sa temperatura, over-temperature na mga switch ng proteksyon, mga sistema ng bentilasyon, at mga naka-customize na antas ng proteksyon upang mapabuti ang kaligtasan at pagiging maaasahan ng pagpapatakbo.
Karaniwan itong ginagamit sa mga crane, elevator, kagamitan sa pagmimina, rolling mill, wind power system, industrial drive system, at testing equipment kung saan kinakailangan ang madalas na pagpreno o pagsipsip ng enerhiya.
Sumusunod ang Dufew Electric sa mga kontroladong pamamaraan sa pagmamanupaktura at nagsasagawa ng electrical testing, insulation inspection, performance verification, at final quality checks bago ipadala.
Oo. Sinusuportahan ng modular na istraktura ang mga customized na configuration ng risistor at mga pagsasaayos ng kapasidad sa hinaharap ayon sa pagbabago ng mga kinakailangan ng system.
