Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.
Ang mga sistema ng kapangyarihang pang-industriya ay madalas na gumagana sa ilalim ng mabibigat na karga, madalas na pagpepreno, panginginig ng boses, at mataas na temperatura. Upang matiyak ang maaasahang operasyon sa mga mahirap na kapaligirang ito, pinagsasama ng DUFEW Trapezoidal Aluminum Clad Resistor ang isang masungit na aluminum enclosure na may na-optimize na internal thermal structure na mahusay na naglilipat ng init habang pinoprotektahan ang elemento ng resistor mula sa alikabok, kahalumigmigan, vibration, at mekanikal na epekto.
Ang elemento ng paglaban ay ginawa gamit ang precision-wound Nickel-Chromium (Ni-Cr) o Constantan alloy wire na naka-mount sa isang high-temperature insulating core. Pagkatapos ng electrical insulation na may mga mica sheet, ang assembly ay ganap na naka-encapsulated sa loob ng trapezoidal aluminum housing gamit ang espesyal na formulated mixture ng high-purity quartz sand at high-temperature resin. Ang istraktura na ito ay lumilikha ng isang mahusay na thermal conduction path, mabilis na naglilipat ng panloob na init sa panlabas na mga palikpik na nagpapalamig habang pinoprotektahan ang risistor mula sa oksihenasyon at kontaminasyon sa kapaligiran.
Dinisenyo para sa industriyal na automation at heavy-duty na kagamitan, sinusuportahan ng resistor ang parehong stainless steel terminal at high-temperature lead wire na koneksyon, na nagbibigay-daan sa flexible na pag-install sa VFD braking system, servo drive, motor control cabinet, load bank, renewable energy equipment, at industrial power distribution system.

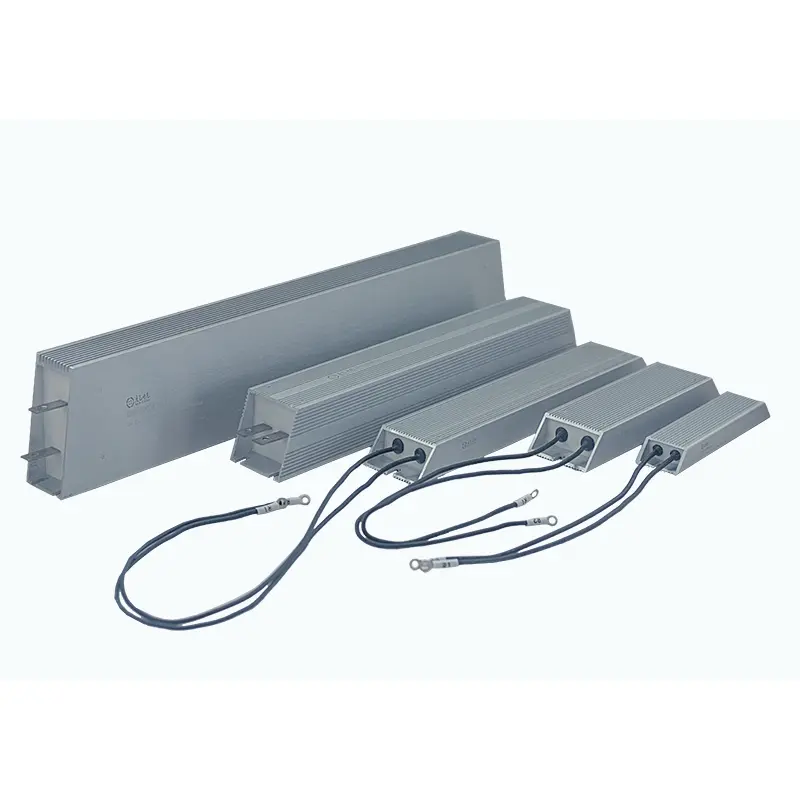

Hindi tulad ng conventional rectangular aluminum resistors, ang trapezoidal housing ay partikular na inengineered para mapabuti ang parehong cooling efficiency at mechanical stability sa mga industriyal na kapaligiran.
Ang trapezoidal profile ay nagdaragdag sa panlabas na cooling surface, na nagpapahintulot sa init na mawala nang mas mahusay sa pamamagitan ng natural na convection at pagpapabuti ng tuluy-tuloy na pagganap ng operating.
Ang elemento ng resistor ay ganap na selyado sa loob ng aluminum housing, na nagbibigay ng mahusay na pagtutol sa alikabok, moisture, vibration, at oxidation habang pinapahaba ang buhay ng serbisyo ng produkto.
Ang isang mas malawak na mounting base ay nag-aalok ng mas malakas na mekanikal na suporta, na binabawasan ang paggalaw sa ilalim ng patuloy na vibration at ginagawang angkop ang resistor para sa mga crane, elevator, machine tool, at iba pang heavy-duty na kagamitan.
Ang pagpuno ng buhangin ng quartz ay naglilipat ng init nang mas mabilis kaysa sa hangin, na nagbibigay-daan sa panloob na init na mabilis na maabot ang pabahay ng aluminyo para sa pinahusay na pagganap ng paglamig. Maaaring mag-install ng mga karagdagang heat sink kapag kinakailangan ang mas mataas na tuluy-tuloy na pagkawala ng kuryente.
- Na-optimize na Trapezoidal Housing -- Pinapabuti ng mas malaking cooling surface ang natural na pagkawala ng init kumpara sa mga conventional rectangular aluminum resistors.
- Ganap na Potted Construction -- Pinoprotektahan ng kumpletong encapsulation laban sa alikabok, moisture, vibration, oxidation, at mechanical shock.
- Napakahusay na Thermal Conductivity -- Ang pagpuno ng quartz sand ay mabilis na naglilipat ng panloob na init sa pabahay ng aluminyo, na sumusuporta sa mas mataas na density ng kuryente.
- Malawak na Saklaw ng Paglaban -- Magagamit mula 0.01Ω hanggang 120kΩ na may mga tolerance ng pagtutol na ±3%, ±5%, at ±10%.
- Maaasahang Lakas ng Mekanikal -- Tinitiyak ng malawak na base ng aluminyo ang secure na pag-mount para sa mga kagamitan na tumatakbo sa ilalim ng patuloy na panginginig ng boses.
- Flexible na Mga Opsyon sa Koneksyon -- Magagamit sa mga hindi kinakalawang na asero na terminal o mataas na temperatura na mga lead wire para sa iba't ibang mga kinakailangan sa pag-install.
- Available ang Custom na Paggawa -- Maaaring i-customize ang rating ng kuryente, halaga ng resistensya, mga dimensyon, terminal, at mga mounting configuration para sa mga proyekto ng OEM.
Ang Trapezoidal Aluminum Clad Resistor ay angkop para sa mga sistemang pang-industriya na nangangailangan ng maaasahang power dissipation, mataas na mekanikal na lakas, at pangmatagalang katatagan.
Variable frequency drives (VFDs), servo drives, motor braking circuits, at regenerative energy dissipation system.
Mga crane, elevator, rolling mill, makinarya sa pagmimina, compressor, at iba pang kagamitan na tumatakbo sa ilalim ng madalas na vibration at mga kondisyon ng pagpepreno.
Mga load bank, power supply testing, battery discharge system, dynamic load simulation, at industrial test bench.
Mga kagamitan sa pag-imbak ng enerhiya, mga photovoltaic inverter, mga wind power converter, kagamitan sa pag-charge, at mga sistema ng conversion ng kuryente.
Mga de-koryenteng cabinet, kagamitan sa pamamahagi, automation system, at OEM na makinarya na nangangailangan ng mga compact, sealed, at high-reliability na power resistors.
Ang wastong pag-install ay mahalaga upang makamit ang pinakamainam na pagganap ng thermal at mahabang buhay ng serbisyo.
Kumpirmahin na ang halaga ng paglaban, rating ng kuryente, boltahe ng pagpapatakbo, at mga sukat ay nakakatugon sa mga kinakailangan ng kagamitan bago i-install.
Suriin na ang aluminum housing, terminal, at mounting hole ay walang deformation, bitak, o pagkasira ng pagpapadala.
I-install nang mahigpit ang risistor gamit ang mga mounting hole sa base. Tiyaking flat at matibay ang mounting surface para mapanatili ang magandang mekanikal na katatagan.
Para sa medium- at high-power na mga application, maglagay ng manipis na layer ng thermal compound sa pagitan ng base ng risistor at ng mounting plate o heat sink upang mapabuti ang paglipat ng init.
Ikonekta nang secure ang mga terminal o lead wire at i-verify na masikip ang lahat ng koneksyon sa kuryente para maiwasan ang labis na paglaban sa contact.
I-install ang risistor sa isang mahusay na maaliwalas na lokasyon. Para sa nakapaloob na mga de-koryenteng cabinet, inirerekumenda ang forced-air cooling kapag gumagana sa mataas na kapangyarihan.
Sukatin ang halaga ng paglaban bago pasiglahin ang circuit at subaybayan ang temperatura ng pagpapatakbo sa panahon ng paunang pagkomisyon.
Ang elemento ng risistor ay precision na sugat gamit ang mataas na kalidad na Nickel-Chromium (Ni-Cr) o Constantan alloy wire upang magbigay ng stable na electrical performance, mataas na overload na kakayahan, at mahabang buhay ng serbisyo.
Ang isang matibay na layer ng insulation ng mika ay elektrikal na naghihiwalay sa wire ng resistensya mula sa pabahay ng aluminyo habang pinapanatili ang mahusay na lakas ng dielectric sa ilalim ng mataas na temperatura.
Ang panloob na lukab ay puno ng high-purity quartz sand at heat-resistant resin, na lumilikha ng isang mahusay na thermal conduction path na mabilis na naglilipat ng init mula sa elemento ng resistor patungo sa aluminum housing.
Ang extruded aluminum enclosure ay nagtatampok ng optimized na trapezoidal profile na nagpapataas ng cooling surface area at nagpapaganda ng natural na air convection kumpara sa conventional rectangular housings.
Magagamit sa alinman sa mga hindi kinakalawang na asero na terminal o mga high-temperature na lead wire upang matugunan ang iba't ibang mga kinakailangan sa pag-install at mga kable.
| Code ng Modelo | Paglalarawan | Halimbawa |
|---|---|---|
| KOTSE | Trapezoidal Aluminum Clad Resistor Series | KOTSE |
| 1500W | Na-rate na Kapangyarihan | 1500W |
| 27R | Na-rate na Paglaban | 27Ω |
| J | Pagpaparaya sa Paglaban | J = ±5% (Opsyonal: H = ±3%, K = ±10%) |
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 50W--6kW |
| Operating Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω--120kΩ |
| Pagpaparaya sa Paglaban | ±3% / ±5% / ±10% |
| Rating ng Proteksyon | IP00 |
| Temperature Coefficient (TCR) | ≤300 ppm/°C |
| Rating ng Flame Retardant | UL 94V-2 |
| Pamantayan | GB/T 5792 |
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Dielectric na Makatiis sa Boltahe | 2500VAC / 50Hz / 60s | Leakage Current ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10× Rated Power sa loob ng 5 Segundo | Walang Nakikitang Pinsala |
| Mag-load ng Buhay | Cyclic Operation (10s ON / 90s OFF) | ＞9,000 Oras |
| Damp Heat Resistance | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| Mabilis na Temperatura na Pagbibisikleta | -55°C / 55°C / 155°C, 15 Minuto Bawat isa, 5 Siklo | ΔR ≤ ±(2%R + 0.05Ω) |
| Panlaban sa init | 350°C sa loob ng 2 Oras | Walang Nakikitang Pagdidilim o Pinsala |
| Temperatura Coefficient | Na-rate na Load kumpara sa Cold Resistance | <300 ppm/°C |
| Paglaban sa apoy | 10× Rated Power sa loob ng 5 Minuto | Walang Ignition o Open Flame |
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Terminal | 45N / 30s | Walang Lumuwag o Nakikitang Pinsala |
| Paglaban sa Panginginig ng boses | 5--200Hz, 1g, 98m/s² | Walang Nakikitang Pinsala sa Structural |
| Paglaban sa Paghihinang Heat | Mga Terminal na Ibinaon sa 350±5°C Solder sa loob ng 3 Segundo | ΔR ≤ ±(1%R + 0.05Ω) |
| Hitsura | Visual na Inspeksyon | Walang Nakikitang Pinsala, Malinaw na Pagmarka |
| Solderability | Mga Terminal na Ibinaon sa 235±5°C Solder sa loob ng 5 Segundo | Solder Coverage ≥95% |
| Item ng Paghahambing | Trapezoidal Aluminum Clad Resistor | Conventional Rectangular Aluminum Housed Resistor |
|---|---|---|
| Disenyo ng Pabahay | Ang profile ng trapezoidal ay nagdaragdag ng lugar ng pag-aalis ng init at kahusayan ng daloy ng hangin | Karaniwang hugis-parihaba na pabahay na may mas maliit na cooling surface |
| Pamamahala ng Thermal | Mabilis na naglilipat ng init ang konstruksyon na puno ng quartz sa aluminum housing para sa mas matatag na temperatura ng pagpapatakbo | Ang pagwawaldas ng init ay pangunahing nakasalalay sa ibabaw ng pabahay, na nagreresulta sa mas mababang kahusayan sa thermal |
| Katatagan ng Pag-mount | Ang malawak na base ay nagbibigay ng mahusay na mekanikal na katatagan para sa vibration-prone na kagamitan | Ang mas makitid na base ay nag-aalok ng mas mababang resistensya sa vibration |
| Pangangalaga sa Kapaligiran | Ang ganap na selyadong konstruksiyon ay lumalaban sa alikabok, kahalumigmigan, oksihenasyon, at mekanikal na kontaminasyon | Ang karaniwang sealing ay nagbibigay ng limitadong proteksyon sa malupit na pang-industriyang kapaligiran |
| High-Resistance Capability | Available ang mga halaga ng paglaban hanggang sa 120kΩ na may matatag na pagganap | Ang mga pagpipilian sa mataas na pagtutol ay karaniwang mas limitado |
A: Pinapataas ng trapezoidal aluminum housing ang panlabas na cooling surface at pinapabuti ang natural na airflow sa paligid ng risistor. Nagbibigay din ito ng mas malawak na mounting base para sa mas mahusay na mekanikal na katatagan, na ginagawa itong angkop para sa mabibigat na kagamitang pang-industriya.
A: Oo. Ang encapsulation na puno ng quartz ay mahusay na naglilipat ng panloob na init sa pabahay ng aluminyo, na nagpapahintulot sa risistor na makatiis ng paulit-ulit na mga ikot ng pagpepreno at panandaliang labis na karga habang pinapanatili ang maaasahang pagganap.
A: Oo. Ang mga opsyonal na built-in na thermal switch o mga sensor ng temperatura ay maaaring isama kapag hiniling upang magbigay ng karagdagang proteksyon sa sobrang temperatura para sa mga application na hindi binabantayan o kritikal sa kaligtasan.
A: Oo, sa kondisyon na ang lahat ng resistors ay may magkaparehong mga pagtutukoy. Ang pare-parehong bentilasyon, balanseng mga kable, at tamang pag-aalis ng init ay dapat mapanatili upang matiyak ang pantay na pamamahagi ng load at pangmatagalang pagiging maaasahan.
- Propesyonal na Power Resistor Manufacturer na may maraming taon ng karanasan sa pang-industriyang power electronics.
- OEM at ODM Customization para sa resistensya, power rating, mga sukat, terminal, at mga opsyon sa pag-mount.
- Mahigpit na Kontrol sa Kalidad na may komprehensibong pagsusuri sa elektrikal at mekanikal bago ipadala.
- Mabilis na Produksyon at Matatag na Supply para sa parehong mga karaniwang modelo at custom na proyekto.
- Teknikal na Suporta upang matulungan ang mga customer na piliin ang pinaka-angkop na solusyon sa risistor para sa kanilang aplikasyon.
