Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

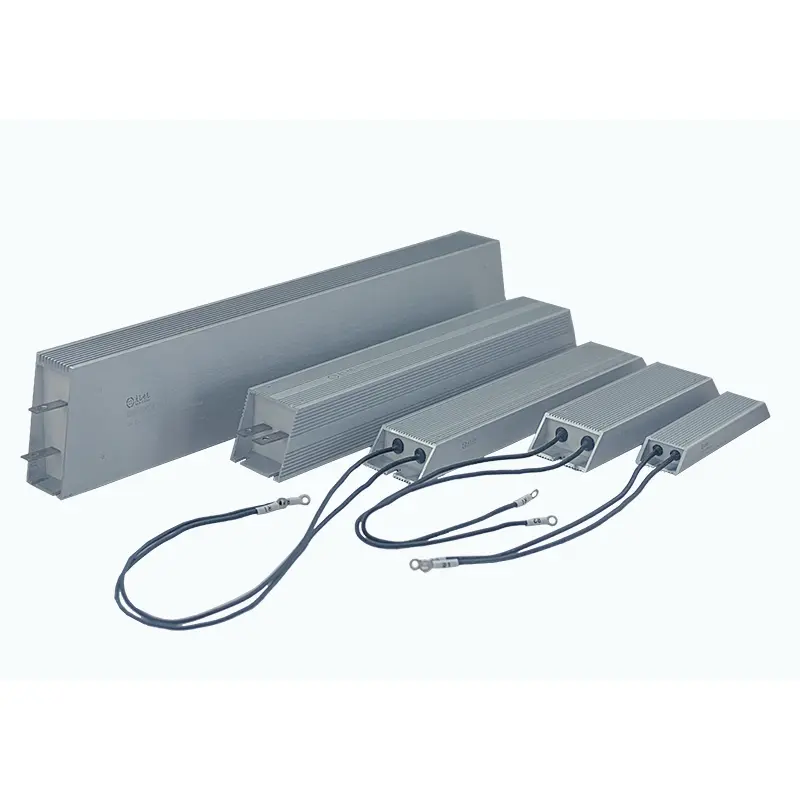

Ang DUFEW Ultra-Thin Aluminum Clad Resistor ay idinisenyo para sa mga pang-industriyang aplikasyon kung saan limitado ang espasyo sa pag-install ngunit mahalaga ang maaasahang pagkawala ng kuryente. Nagtatampok ng ultra-slim aluminum housing at ganap na nakapaloob na construction, nag-aalok ito ng mahusay na pag-alis ng init, mahusay na proteksyon sa kapaligiran, at matatag na pagganap para sa dynamic na pagpepreno, servo drive, VFD, load bank, at power control system.
Magagamit sa mga rating ng kapangyarihan mula 50W hanggang 6kW, mga halaga ng paglaban mula 0.01Ω hanggang 120kΩ, at mga operating voltage hanggang 1200V, sinusuportahan ng risistor ang OEM at ODM na pag-customize upang matugunan ang iba't ibang pangangailangang pang-industriya.
Ang risistor ay ginawa gamit ang precision-wound nickel-chromium (Ni-Cr) o constantan resistance wire na insulated ng mica layer at ganap na naka-encapsulated sa loob ng aluminum alloy housing gamit ang flame-retardant, high-insulating potting compound. Ang nakapaloob na konstruksyon na ito ay nagpapabuti sa paglipat ng init habang pinoprotektahan ang elemento ng paglaban mula sa alikabok, kahalumigmigan, oksihenasyon, at panginginig ng boses.
Ang ultra-manipis na profile nito, na may pinakamababang kapal na 6--8 mm lamang, ay nagbibigay-daan sa direktang pag-install sa mga compact electrical equipment kung saan hindi magkasya ang mga conventional aluminum housed resistors. Maramihang mga istilo ng terminal, mga opsyon sa pag-mount, at mga detalye ng elektrikal ay magagamit para sa iba't ibang mga kinakailangan sa aplikasyon.
| Code ng Modelo | Paglalarawan |
|---|---|
| KOTSE | Ultra-Thin Aluminum Clad Resistor |
| 1500W | Na-rate na Kapangyarihan |
| 27R | Na-rate na Paglaban |
| J | Pagpaparaya sa Paglaban (J=±5%, K=±10%, H=±3%) |
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 50W--6kW |
| Operating Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω--120kΩ |
| Pagpaparaya sa Paglaban | ±3% / ±5% / ±10% |
| Rating ng Proteksyon | IP00 |
| Temperature Coefficient (TCR) | ≤300 ppm/°C |
| Rating ng Flame Retardant | UL 94V-2 |
| Pamantayan | GB/T 5792 |
Ang pagpili ng tamang risistor ng kapangyarihan ay nangangahulugan ng higit pa sa pagpili ng paglaban at mga rating ng kapangyarihan. Nakatuon ang DUFEW sa paghahatid ng maaasahang thermal performance, pare-parehong kalidad ng pagmamanupaktura, at flexible na pag-customize para sa mga pang-industriyang aplikasyon sa buong mundo.
Ang ultra-thin aluminum housing, na may pinakamababang kapal na 6--8 mm lang, ay nagbibigay-daan sa maraming unit na magkatabi, na ginagawa itong perpekto para sa mga compact control cabinet, servo drive, at VFD system.
Ang bawat risistor ay ginawa gamit ang precision resistance wire winding, mataas na kalidad na insulating materials, automated na proseso ng produksyon, at mahigpit na inspeksyon sa kalidad upang matiyak ang pare-parehong pagganap ng kuryente at mahabang buhay ng serbisyo.
Sinusuportahan ng DUFEW ang mga customized na halaga ng resistensya, mga rating ng kuryente, mga dimensyon ng pabahay, mga pagsasaayos ng terminal, mga opsyon sa lead wire, mga istrukturang mounting, at mga disenyong mababa ang inductance ayon sa mga drawing ng customer o mga teknikal na detalye.
Sa maraming taon ng karanasan sa industriyal na power resistor manufacturing, ang DUFEW ay nagbibigay ng mga maaasahang solusyon para sa mga manufacturer ng automation equipment, system integrator, distributor, at OEM customer sa buong mundo.
Ang compact na aluminum alloy na enclosure ay 6--8 mm lamang ang kapal, na tumutulong sa pag-maximize ng espasyo sa pag-install sa loob ng mga electrical cabinet at compact na pang-industriyang kagamitan.
Ang isang high-insulating flame-retardant potting compound ay ganap na nagse-seal sa resistance element, na nagbibigay ng mahusay na resistensya sa alikabok, moisture, vibration, at oxidation.
Ang aluminum housing at thermally conductive filling material ay mabilis na naglilipat ng init sa mounting surface o heat sink, na nagpapaganda ng cooling efficiency at power density.
Magagamit na may terminal o lead wire na mga koneksyon, ang risistor ay maaaring i-customize sa halaga ng resistensya, power rating, mga sukat, at estilo ng pag-mount upang umangkop sa iba't ibang mga application.
Sa isang profile na kasing manipis ng 6--8 mm, ang resistor ay madaling umaangkop sa mga compact control cabinet, servo system, at VFD, na nagbibigay-daan sa mas mataas na density ng pag-install nang hindi sinasakripisyo ang pagganap.
Ang selyadong aluminum housing at flame-retardant potting compound ay epektibong nagpoprotekta sa internal resistance element mula sa alikabok, moisture, oxidation, at vibration, na nagpapahusay sa pangmatagalang pagiging maaasahan.
Ang aluminum enclosure ay gumaganap bilang isang mahusay na heat sink, na mabilis na naglilipat ng init palayo sa elemento ng paglaban. Kapag naka-mount sa isang metal plate o panlabas na heat sink, ang thermal performance ay higit na pinahusay.
Dinisenyo upang maghatid ng mataas na power output sa isang compact na pakete, na ginagawa itong perpekto para sa mga application kung saan limitado ang espasyo sa pag-install ngunit kinakailangan ang maaasahang pag-aalis ng enerhiya.
Available mula 0.01Ω hanggang 120kΩ, na may mga resistance tolerance na ±3%, ±5%, at ±10%, na sumasaklaw sa parehong low-resistance braking at high-resistance load applications.
Nagbibigay ang DUFEW ng mga serbisyo ng OEM at ODM, kabilang ang mga naka-customize na dimensyon, mga halaga ng resistensya, mga rating ng kuryente, mga istilo ng terminal, mga lead wire, mga mounting configuration, at mga disenyong mababa ang inductance.
Hindi tulad ng mga karaniwang open-type na resistor, ang Ultra-Thin Aluminum Clad Resistor ay idinisenyo para sa mga compact electrical system na nangangailangan ng mahusay na thermal management at maaasahang proteksyon sa kapaligiran.
Tamang-tama para sa regenerative braking circuit sa mga compact servo system kung saan limitado ang espasyo sa pag-install.
Ginagamit para sa dynamic na pagpepreno, pagkawala ng enerhiya, at pag-stabilize ng boltahe sa mga pang-industriyang sistema ng inverter.
Angkop para sa mga kagamitan sa pag-charge/discharge ng baterya, mga pre-charge na circuit, at mga application sa pag-alis ng enerhiya.
Nagbibigay ng matatag na resistive load para sa mga power supply, pagsubok ng baterya, kagamitan sa pang-industriya na pagsubok, at mga electronic load system.
Malawakang ginagamit sa mga PLC control cabinet, automation system, robotics, CNC equipment, at compact electrical control panel.
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Dielectric na Makatiis sa Boltahe | 2500VAC / 50Hz / 60s | Leakage Current ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10× Rated Power para sa 5s | Walang Nakikitang Pinsala |
| Mag-load ng Buhay | Cyclic Operation (10s ON / 90s OFF) | ＞9,000 Oras |
| Damp Heat Resistance | 40°C ±2°C, 90--95% RH, 100h | ΔR ≤ ±(1%R + 0.05Ω) |
| Mabilis na Temperatura na Pagbibisikleta | -55°C / 55°C / 155°C, 15 min bawat isa, 5 Siklo | ΔR ≤ ±(2%R + 0.05Ω) |
| Panlaban sa init | 350°C / 2h | Walang Nakikitang Pinsala o Pagkupas ng kulay |
| Temperature Coefficient (TCR) | Na-rate kumpara sa Paunang Paglaban | <300 ppm/°C |
| Paglaban sa apoy | 10× Rated Power para sa 5 min | Walang Ignition |
| Katangian | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Terminal | 45N / 30s | Walang Lumuwag o Nakikitang Pinsala |
| Paglaban sa Panginginig ng boses | 5--200Hz, 1g, 98m/s² | Walang Pinsala sa Structural |
| Paglaban sa Paghihinang Heat | 350±5°C Panghinang, 3s | ΔR ≤ ±(1%R + 0.05Ω) |
| Hitsura | Visual na Inspeksyon | Walang Nakikitang Pinsala, Malinaw na Pagmarka |
| Solderability | 235±5°C Panghinang, 5s | Solder Coverage ≥95% |
| Item ng Paghahambing | DUFEW Ultra-Thin Aluminum Clad Resistor | Maginoo Power Resistor |
|---|---|---|
| Disenyo ng Pabahay | Ultra-manipis na aluminum housing na may ganap na nakapaloob na potting | Karamihan ay bukas o semi-enclosed na konstruksyon |
| Space sa Pag-install | Ang manipis na 6--8 mm na profile ay nagbibigay-daan sa compact side-by-side na pag-install | Ang mas malaking pabahay ay nangangailangan ng mas maraming espasyo sa pag-install |
| Pangangalaga sa Kapaligiran | Mas mahusay na paglaban sa alikabok, kahalumigmigan, vibration, at oksihenasyon | Limitadong proteksyon sa kapaligiran para sa malupit na mga kondisyon |
| Pagwawaldas ng init | Sinusuportahan ng aluminum housing ang direktang chassis o heat sink mounting para sa pinahusay na paglamig | Pangunahing umaasa sa natural na paglamig ng hangin |
| Saklaw ng Paglaban | Malawak na saklaw mula 0.01Ω hanggang 120kΩ | Karaniwang limitado ang hanay ng paglaban depende sa konstruksyon |
| Aplikasyon | Mga compact na pang-industriya na kagamitan, VFD, servo system, kagamitan sa baterya, at pagsubok sa pagkarga | Pangkalahatang layunin na mga aplikasyon sa pagwawaldas ng kuryente |
| Pagpapasadya | Sinusuportahan ang mga naka-customize na dimensyon, terminal, lead wire, power rating, at resistance value | Limitadong pagpapasadya |
A: Ang pangunahing bentahe nito ay ang ultra-manipis na istraktura, na may kapal na 6--8 mm lamang. Ang compact na disenyo na ito ay nagbibigay ng mahusay na power dissipation habang binabawasan ang espasyo sa pag-install, ginagawa itong angkop para sa mga servo drive, VFD system, kagamitan sa baterya, at pang-industriyang control cabinet kung saan limitado ang espasyo.
A: Oo. Ang flat aluminum base ay nagbibigay-daan sa direktang pag-mount sa isang metal chassis o panlabas na heat sink. Ang paglalagay ng thermal grease sa pagitan ng mga contact surface ay maaaring higit pang mapabuti ang heat transfer efficiency at suportahan ang mas mataas na tuluy-tuloy na pagganap ng operating.
A: Ang ganap na nakapaloob na aluminum housing na sinamahan ng flame-retardant insulating potting ay nagbibigay ng epektibong proteksyon laban sa alikabok, moisture, vibration, at oxidation. Kung ikukumpara sa mga bukas na istruktura ng risistor, ang disenyong ito ay nag-aalok ng mas mahusay na kakayahang umangkop sa kapaligiran, habang ang karagdagang proteksyon sa enclosure ay maaaring idagdag para sa panlabas o mataas na proteksyon na mga aplikasyon.
A: Oo. Nagbibigay ang DUFEW ng OEM at ODM na pagpapasadya batay sa mga partikular na kinakailangan sa elektrikal, mekanikal, at pag-install. Kasama sa mga custom na opsyon ang resistance value, power rating, housing dimension, terminal at lead wire configuration, mounting structure, low-inductance design, at iba pang espesyal na detalye. Ang mga customer ay maaaring magbigay ng mga guhit o teknikal na kinakailangan, at ang mga inhinyero ng DUFEW ay susuriin at bubuo ng angkop na solusyon.
A: Karaniwang ginagamit ang mga ito sa mga application na nangangailangan ng compact size at maaasahang heat dissipation, kabilang ang servo drive system, variable frequency drive, dynamic braking circuit, battery charge at discharge equipment, industrial automation system, power supply, electronic load system, at renewable energy equipment.
Nagbibigay ang DUFEW ng mga serbisyo sa pagmamanupaktura ng OEM at ODM para sa mga aplikasyon ng pang-industriyang power resistor, mga sumusuporta sa mga tagagawa ng kagamitan, distributor, at system integrator na may mga customized na solusyon na sumasaklaw sa pagganap ng kuryente, istrukturang mekanikal, at mga kinakailangan sa pag-install.
Kasama sa mga kakayahan sa pag-customize ang mga power rating mula 50W hanggang 6kW, mga halaga ng resistensya mula 0.01Ω hanggang 120kΩ, mga dimensyon ng pabahay, terminal at lead wire configuration, mga mounting structure, low-inductance na disenyo, custom na label, logo, at mga pagbabagong partikular sa application.
Ang bawat customized na produkto ay binuo sa pamamagitan ng engineering evaluation at manufacturing control para matiyak ang maaasahang thermal performance, electrical stability, at pangmatagalang operasyon sa mga industriyal na kapaligiran.
Ang pagpili ng tamang risistor ay nakakatulong na mapakinabangan ang pagiging maaasahan ng system at buhay ng serbisyo. Kapag pumipili ng isang modelo, isaalang-alang ang mga sumusunod na kadahilanan:
| Item ng Pinili | Rekomendasyon |
|---|---|
| Rating ng Power | Pumili ayon sa tuloy-tuloy o paulit-ulit na duty cycle na may sapat na margin sa kaligtasan. |
| Halaga ng Paglaban | Itugma ang mga kinakailangan ng inverter, servo drive, o electrical circuit. |
| Operating Boltahe | Tiyakin na ang maximum na gumaganang boltahe ay hindi lalampas sa detalye ng produkto. |
| Paraan ng Paglamig | Para sa mas mataas na paggamit ng kuryente, i-mount ang risistor sa isang metal plate o heat sink. |
| Space sa Pag-install | Pumili ng mga sukat batay sa magagamit na cabinet o espasyo ng kagamitan. |
| Uri ng Koneksyon | Pumili sa pagitan ng terminal o lead wire na mga configuration ayon sa mga kinakailangan sa pag-install. |
Kung hindi ka sigurado kung aling modelo ang pinakaangkop sa iyong aplikasyon, maaaring irekomenda ng engineering team ng DUFEW ang pinakaangkop na solusyon batay sa iyong mga kondisyon sa pagpapatakbo.
- Propesyonal na tagagawa ng mga resistor ng kapangyarihang pang-industriya at mga solusyon sa pagpepreno
- Matatag na kalidad ng produkto na may mahigpit na pagmamanupaktura at kontrol sa kalidad
- Flexible na serbisyo ng OEM at ODM para sa mga global na tagagawa ng kagamitan
- Mabilis na tugon para sa teknikal na suporta at pagsusuri ng proyekto
- Maaasahang paghahatid para sa karaniwan at customized na mga produkto
- Kumpletong portfolio ng produkto na sumasaklaw sa wirewound, corrugated, tubular, aluminum housed, braking, at customized na power resistors
Naghahanap ng maaasahang supplier ng Ultra-Thin Aluminum Clad Resistor?
Nagbibigay ang DUFEW ng mga standard na produkto at customized na solusyon para sa industriyal na automation, renewable energy, motor drive, testing equipment, at power electronics.
Makipag-ugnayan sa aming engineering team ngayon para sa:
- Mga rekomendasyon sa produkto
- Teknikal na konsultasyon
- Suporta sa OEM at ODM
- Mga sample na kahilingan
- Competitive na mga panipi
DUFEW -- Ang Iyong Pinagkakatiwalaang Industrial Power Resistor Manufacturer sa China.
