Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

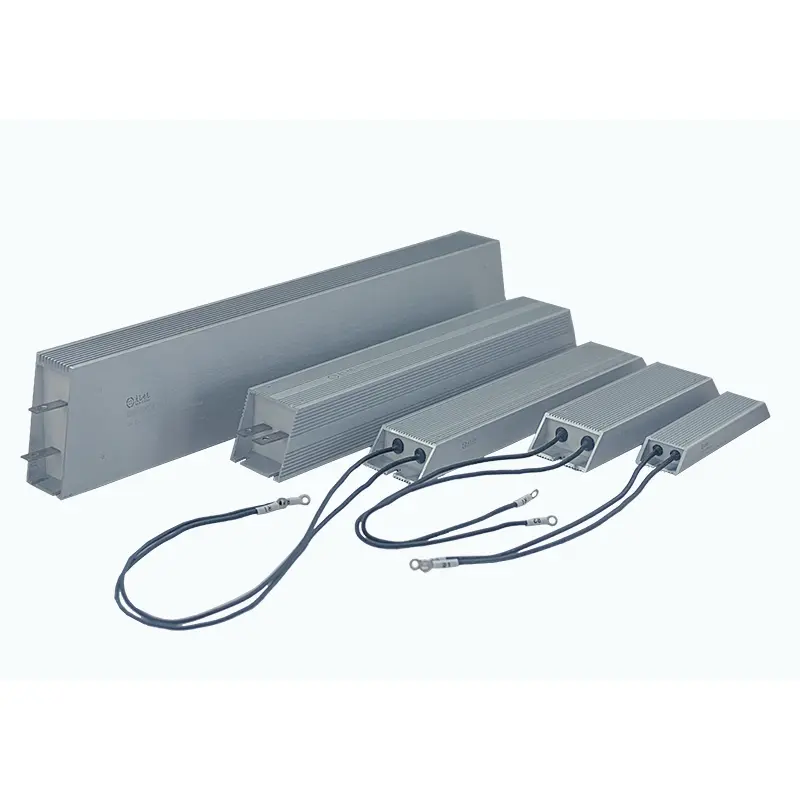

Ang DUFEW Inverter Aluminum Clad Resistor ay espesyal na idinisenyo para sa variable frequency drive (VFD) braking system, servo drive, at pang-industriyang motor control application na nangangailangan ng maaasahang regenerative energy absorption.
Sa panahon ng deceleration ng motor, pag-angat, o mabilis na paghinto ng mga operasyon, ang motor ay bumubuo ng regenerative energy na dumadaloy pabalik sa inverter DC bus. Kung ang enerhiyang ito ay hindi epektibong maubos, ang labis na pagtitipon ng boltahe ay maaaring mag-trigger ng mga inverter overvoltage fault o makapinsala sa mga bahagi ng kuryente.
Ang DUFEW inverter braking resistors ay nagko-convert ng regenerated electrical energy sa heat energy sa pamamagitan ng isang high-performance na aluminum clad resistor structure, na tumutulong na mapanatili ang stable na operasyon ng inverter at mapabuti ang kaligtasan ng system.
Nagtatampok ng matibay na aluminum alloy housing, high insulation encapsulation technology, at optimized thermal management design, ang DUFEW ay nagbibigay ng maaasahang braking resistor solution para sa mga industrial automation manufacturer, inverter supplier, at equipment builder sa buong mundo.
Available sa 50W-6KW power ratings, 0.01Ω-120kΩ resistance value, at nako-customize na mga detalye para tumugma sa iba't ibang kinakailangan sa inverter braking.
Hindi tulad ng mga resistor ng pangkalahatang layunin, ang mga resistor ng pagpepreno ng inverter ay kinakailangan na makatiis ng paulit-ulit na mga pulso ng enerhiya na may mataas na lakas na panandalian sa panahon ng mga ikot ng pagpepreno.
Ang DUFEW Inverter Aluminum Clad Resistor ay inhinyero upang mahawakan ang:
- Biglaang pagpapalabas ng enerhiyang nagbabagong-buhay
- Mga madalas na acceleration at deceleration cycle
- Mga kondisyon ng panandaliang overload
- Mga kinakailangan sa dinamikong pagpepreno
Sa pamamagitan ng ligtas na pag-alis ng labis na enerhiya, nakakatulong ito:
- Pigilan ang overvoltage ng DC bus
- Protektahan ang mga module ng inverter
- Pagbutihin ang tugon sa pagpepreno
- Dagdagan ang pagiging maaasahan ng kagamitan
| Tampok | Benepisyo |
|---|---|
| Idinisenyo para sa mga application ng VFD braking | Tumutugma sa mga kinakailangan sa pagwawaldas ng enerhiya sa variable frequency drive |
| Mataas na kakayahan sa pagsipsip ng enerhiya ng pulso | Hinahawakan ang paulit-ulit na pagpepreno at mga siklo ng pagbabagong-buhay |
| Aluminyo haluang metal init pagwawaldas pabahay | Mabilis na naglilipat ng init sa panahon ng operasyon |
| Ganap na nakapaloob na encapsulated na istraktura | Pinoprotektahan laban sa alikabok, kahalumigmigan, at panginginig ng boses |
| Karaniwang disenyo ng mounting hole | Madaling pag-install at pagpapalit |
| Maramihang mga pagpipilian sa terminal | Sinusuportahan ang iba't ibang mga kinakailangan sa mga kable |
| Mga pagpipilian sa custom na paglaban at kapangyarihan | Tumutugma sa iba't ibang mga pagtutukoy ng inverter |
Ang elemento ng risistor ay binuo gamit ang mataas na temperatura na insulating na materyales at sugat na may premium na Nickel-Chromium (Ni-Cr) o Copper-Nickel (Cu-Ni) alloy resistance wire. Pagkatapos ng mica insulation isolation, ang assembly ay puno ng flame-retardant thermal compound at selyadong sa loob ng aluminum alloy housing.
Ang pinagsama-samang istraktura na ito ay nagpapabuti ng mekanikal na lakas, vibration resistance, heat transfer efficiency, at pang-matagalang operating reliability sa mga industrial braking application.
Ang panloob na istraktura ay gumagamit ng quartz filling na sinamahan ng mga espesyal na bonding compound upang mapahusay ang thermal conductivity. Kung ikukumpara sa tradisyonal na pagkakabukod ng hangin, ang disenyong ito ay naglilipat ng init nang mas mahusay mula sa elemento ng risistor patungo sa pabahay ng aluminyo.
Kasama ang panlabas na init dissipation grooves, nakakatulong ang thermal design na mapanatili ang matatag na performance ng braking, mapabuti ang balanse ng temperatura, at pahabain ang buhay ng serbisyo sa ilalim ng paulit-ulit na kondisyon ng pagkarga.
Sinusuportahan ng DUFEW ang iba't ibang opsyon sa koneksyon, kabilang ang mga hindi kinakalawang na asero na terminal at mga high-temperature na lead wire, upang matugunan ang iba't ibang kinakailangan sa pag-install. Pinapasimple ng pinagsamang mga mounting hole ang pag-install sa loob ng mga inverter cabinet at mga pang-industriyang control system.
Ang pagpili ng tamang risistor ay nangangailangan ng pagsasaalang-alang ng mga parameter ng inverter, kondisyon ng pagpepreno, at kapaligiran sa pag-install.
| Salik sa Pagpili | Pagsasaalang-alang |
|---|---|
| Halaga ng Paglaban | Dapat tumugma sa inirerekumendang hanay ng paglaban sa pagpepreno ng tagagawa ng inverter |
| Rating ng Power | Napili ayon sa dalas ng pagpepreno at kinakailangang kapasidad ng pagsipsip ng enerhiya |
| Lakas ng Motor | Ang mas mataas na kapasidad ng motor sa pangkalahatan ay nangangailangan ng mas malakas na kakayahan sa pagpepreno |
| Ikot ng tungkulin | Ang mga madalas na pagpapatakbo ng pagpepreno ay nangangailangan ng mas mataas na kapasidad ng thermal |
| Kapaligiran sa Pag-install | Dapat suriin ang mga kondisyon ng bentilasyon at disenyo ng paglamig ng cabinet |
Ang maling pagpili ng resistor ay maaaring magresulta sa labis na kasalukuyang braking, hindi sapat na braking torque, sobrang init, o mga alarma sa proteksyon ng inverter. Inirerekomenda ng DUFEW ang pagpili ng angkop na mga halaga ng paglaban batay sa mga detalye ng inverter at aktwal na mga kinakailangan sa pagpapatakbo.
| Aplikasyon | Function |
|---|---|
| Mga Variable Frequency Drive (VFD) | Sumisipsip ng regenerative energy sa panahon ng pagpepreno ng motor |
| Mga Servo Drive System | Hinahawakan ang servo motor deceleration energy |
| Mga elevator | Kinokontrol ang enerhiya na nabuo sa panahon ng pagbaba at pagpepreno |
| Mga Crane at Hoisting Equipment | Sinusuportahan ang madalas na start-stop na operasyon |
| Industrial Automation Equipment | Nagbibigay ng dynamic na proteksyon sa pagpepreno |
| Electronic Load Testing | Nagsisilbing high-power resistive load |
| Renewable Energy Equipment | Mga circuit ng paglabas ng enerhiya at proteksyon |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Inverter Aluminum Clad Resistor |
| Aplikasyon | Dynamic na Pagpepreno / Regenerative Energy Dissipation |
| Saklaw ng Kapangyarihan | 50W -- 6KW |
| Saklaw ng Paglaban | 0.01Ω -- 120kΩ |
| Operating Boltahe | ≤1200V |
| Pagpaparaya sa Paglaban | ±3%, ±5%, ±10% |
| Materyal na Kawad ng Paglaban | Nickel-Chromium / Copper-Nickel Alloy |
| Materyal sa Pabahay | Aluminum Alloy |
| Materyal na Pagkakabukod | High Temperature Flame Retardant Compound |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Marka ng Proteksyon | IP00 |
| Rating ng apoy | UL94V-2 |
| Pamantayan | GB-5792 |
| Test Item | Kondisyon ng Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Dielectric | 2500VAC / 50Hz /60s | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Maikling Overload | 10 beses na na-rate ang kapangyarihan /5s | Walang nakikitang pinsala |
| Long-Term Load Life | Cyclic discharge operation | >9000h |
| Paglaban sa Halumigmig | 40℃±2℃ /90%-95%RH /100h | ΔR≤±(1%R+0.05Ω) |
| Temperatura na Pagbibisikleta | -55 ℃ hanggang 155 ℃ cycle | Matatag na pagganap |
| Panlaban sa init | 350℃ /2h | Walang halatang pinsala |
| Pagsubok sa apoy | 10 beses na na-rate ang kapangyarihan | Walang pagkasunog |
| Paghahambing | DUFEW Inverter Aluminum Clad Resistor | Pangkalahatang Power Resistor |
|---|---|---|
| Layunin ng Aplikasyon | Idinisenyo para sa regenerative braking energy absorption | Idinisenyo para sa mga ordinaryong aplikasyon ng pagkarga |
| Pangangasiwa ng Enerhiya | Sinusuportahan ang mga short-time na high-energy pulse | Pangunahing angkop para sa matatag na pagkarga |
| Pagkatugma sa Pagkontrol ng Motor | Tumutugma sa VFD at servo braking system | Walang disenyong tukoy sa inverter |
| Proteksyon sa sobrang boltahe | Tumutulong na maiwasan ang mga pagkakamali sa overvoltage ng DC bus | Limitadong kakayahan sa proteksyon |
| Thermal na Disenyo | Na-optimize para sa paulit-ulit na mga ikot ng pagpepreno | Maaaring mag-overheat sa ilalim ng madalas na mga pulso |
| Pag-install | Idinisenyo para sa pagsasama ng control cabinet | Pangkalahatang layunin na pag-install |
Bago i-install, i-verify ang modelo ng inverter, inirerekomendang hanay ng paglaban, kinakailangang lakas ng pagpepreno, at duty cycle upang matiyak na tumutugma ang risistor sa mga kinakailangan ng system.
Suriin ang aluminum housing, mga terminal, kondisyon ng encapsulation, at mounting structure bago i-install upang kumpirmahin na ang resistor ay walang pinsala at handa na para sa operasyon.
Ang wastong pag-alis ng init ay mahalaga para sa maaasahang operasyon ng pagpepreno. Inirerekomenda ang patayong pag-install upang mapabuti ang daloy ng hangin, habang ang sapat na espasyo ay dapat mapanatili sa pagitan ng mga resistor. Para sa mga nakapaloob na cabinet, maaaring kailanganin ang karagdagang sapilitang bentilasyon ayon sa mga kondisyon ng pagpapatakbo.
Gumamit ng mga kable na lumalaban sa init, tiyaking ligtas ang mga koneksyon sa terminal, at panatilihing kasing-ikli ng praktikal ang distansya ng mga kable sa pagitan ng inverter at risistor upang mapabuti ang pagiging maaasahan ng koneksyon.
Pagkatapos ng pag-install, suriin ang halaga ng paglaban, subaybayan ang temperatura sa ibabaw sa panahon ng operasyon, at i-verify ang pagganap ng pagpepreno upang matiyak na gumagana nang tama ang system.
Sinusuportahan ng DUFEW ang mga na-customize na solusyon sa inverter braking resistor kabilang ang:
| Custom na Item | Mga Magagamit na Opsyon |
|---|---|
| Halaga ng Paglaban | Pasadyang pagtutol na tumutugma sa mga kinakailangan sa inverter |
| Rating ng Power | 50W-6KW |
| Laki ng Pabahay | Mga customized na sukat |
| Uri ng Terminal | Mga hindi kinakalawang na terminal / lead wire |
| Mga Bahagi ng Proteksyon | Opsyonal na proteksyon sa thermal |
| Disenyo ng Application | Na-customize ayon sa mga kondisyon ng pagpepreno |
Ang isang inverter aluminum clad resistor ay sumisipsip ng regenerative energy na nabuo sa panahon ng pagpepreno ng motor at ginagawa itong enerhiya ng init, na pumipigil sa overvoltage ng DC bus at pinoprotektahan ang inverter system.
Ang halaga ng paglaban ay dapat sumunod sa inirerekomendang hanay ng tagagawa ng inverter. Ang isang halaga na masyadong mababa ay maaaring maging sanhi ng labis na kasalukuyang, habang ang isang halaga na masyadong mataas ay maaaring mabawasan ang pagganap ng pagpepreno.
Oo. Ang DUFEW inverter braking resistors ay angkop para sa mga servo system, lalo na sa mga application na nangangailangan ng mabilis na pagbabawas ng bilis at paulit-ulit na mga ikot ng pagpepreno.
Oo. Sinusuportahan ng DUFEW ang pagdaragdag ng mga thermal switch o mga bahagi ng proteksyon sa temperatura para sa mga application na nangangailangan ng karagdagang pagsubaybay sa kaligtasan.
