Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

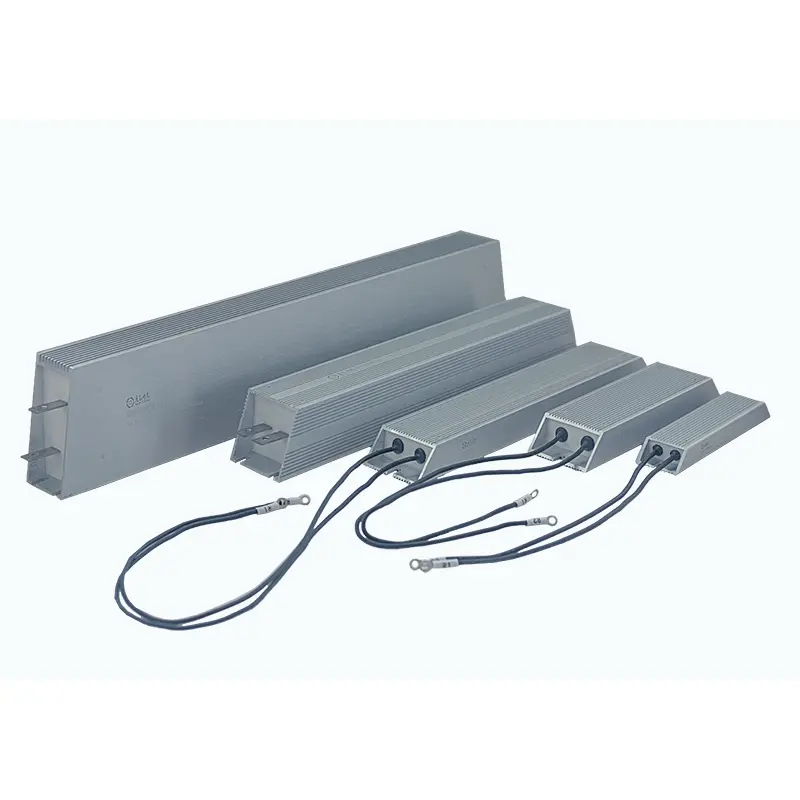

Ang DUFEW Non-Inductive Aluminum Clad Resistor ay espesyal na idinisenyo para sa mga high-speed switching circuit, pulse power system, inverter application, at precision electronic equipment kung saan ang mga conventional wirewound resistors ay maaaring magdusa mula sa parasitic inductance effect.
Hindi tulad ng mga karaniwang power resistors na bumubuo ng karagdagang inductive reactance sa panahon ng mabilis na pagbabago sa kasalukuyang, ang DUFEW ay gumagamit ng isang advanced na Ayrton-Perry bifilar winding structure upang mabawasan ang magnetic field coupling at makamit ang ultra-low inductance performance.
Sa pamamagitan ng pagpapabuti ng kasalukuyang tugon at pagbabawas ng interference sa paglipat, nakakatulong ang resistor na ito na protektahan ang mga sensitibong bahagi ng kuryente, mapabuti ang katatagan ng waveform, at mapahusay ang pagiging maaasahan ng mga high-frequency na electronic system.
Available mula 50W hanggang 6KW, na may mga halaga ng resistensya mula 0.01Ω hanggang 120kΩ, ang DUFEW ay nagbibigay ng customized na low inductance resistor solution para sa mga power electronics manufacturer, inverter supplier, automation company, at industrial equipment builder.
Sa modernong power electronics, patuloy na tumataas ang dalas ng paglipat habang nagiging mas sensitibo ang mga bahagi sa ingay ng kuryente at mga pagbabago sa boltahe.
Ang isang maginoo na risistor ay maaaring magpakilala ng hindi gustong inductance sa panahon ng mabilis na kasalukuyang mga transition, na nagiging sanhi ng:
- Overshoot ng boltahe
- Kasalukuyang pagbaluktot ng waveform
- Panghihimasok ng EMI
- Semiconductor stress
- Kawalang-tatag ng control system
Ang DUFEW Non-Inductive Aluminum Clad Resistor ay binuo upang mapanatili ang matatag na pagganap ng kuryente sa ilalim ng mabilis na pagbabago ng kasalukuyang mga kondisyon.
| Tampok ng Pagganap | Halaga ng Engineering |
|---|---|
| Ultra-low inductance winding na disenyo | Pinaliit ang mga hindi gustong inductive effect sa panahon ng high-speed switching |
| Ayrton-Perry bifilar winding | Kinakansela ang mga magnetic field na nabuo ng kasalukuyang daloy |
| Mabilis na tugon ng kuryente | Nagpapabuti ng pansamantalang pagganap ng circuit |
| Matatag na kakayahan sa pagkarga ng pulso | Pinangangasiwaan ang paulit-ulit na pag-charge at pag-discharge |
| Mababang electromagnetic interference | Binabawasan ang ingay na nakakaapekto sa mga sensitibong circuit |
| Aluminyo thermal istraktura ng pamamahala | Pinapanatili ang maaasahang operasyon sa ilalim ng mga kondisyon ng mataas na kapangyarihan |
Ang panloob na istraktura ng paikot-ikot ay ang pangunahing kadahilanan na nag-iiba ng mga resistor na mababa ang inductance mula sa mga karaniwang disenyo ng wirewound. Ang DUFEW ay nagpatibay ng Ayrton-Perry bifilar winding principle, gamit ang dalawang resistance wires na sugat sa magkasalungat na direksyon upang bawasan ang mga magnetic field na nabuo sa kasalukuyang daloy.
Sa pamamagitan ng pagpapahintulot sa mga magnetic field ng dalawang windings na bahagyang kanselahin ang isa't isa, makabuluhang binabawasan ng istrukturang ito ang net magnetic flux at pinapaliit ang parasitic inductance, na nagpapagana ng mas mabilis na pagtugon sa kuryente at pinahusay na pagganap sa mga high-speed switching application.
Ang mga high-frequency switching system ay kadalasang nakakaranas ng mabilis na pagbabago sa kasalukuyang, kung saan ang parasitic inductance ay maaaring makabuo ng mga hindi gustong boltahe spike at makakaapekto sa katatagan ng circuit. Ang DUFEW low-inductance resistors ay idinisenyo upang pangasiwaan ang lumilipas na enerhiya nang epektibo, sugpuin ang mga switching peak, pagbutihin ang katatagan ng waveform, at bawasan ang stress sa mga sensitibong bahagi ng semiconductor.
Ang mga ito ay partikular na angkop para sa:
- IGBT inverter circuits
- MOSFET switching system
- PWM power converters
- Mga high-frequency na electronic load
Sa panahon ng regenerative o dynamic na pagpapatakbo ng pagpepreno, ang labis na enerhiya ay dapat na ma-discharge nang mabilis upang mapanatili ang katatagan ng system. Ang mababang-inductance na istraktura ay nagpapabuti sa pagtugon sa pagpepreno, binabawasan ang interference sa paglipat, at tumutulong na protektahan ang mga module ng inverter power mula sa lumilipas na electrical stress.
Sa mga high-frequency power supply system, ang parasitic inductance ay maaaring makaapekto sa paglipat ng mga waveform at pangkalahatang kahusayan. Ang mga resistor na may mababang inductance ng DUFEW ay nagbibigay ng mga katangian ng mabilis na pagtugon para sa mga aplikasyon tulad ng mga snubber circuit, kasalukuyang naglilimita sa mga circuit, at mga circuit ng pagsipsip ng pulso.
Para sa mga electronic testing system, ang mga katangian ng pagtugon ng mga bahagi ng paglaban ay direktang nakakaimpluwensya sa katumpakan ng pagsukat. Nakakatulong ang na-optimize na disenyo na may mababang inductance na makamit ang mas tumpak na pagtugon sa pulso, bawasan ang pagbaluktot ng signal, at pagbutihin ang repeatability ng pagsubok.
| Istruktura | Function |
|---|---|
| Alloy resistance wire | Nagbibigay ng matatag na mga katangian ng paglaban |
| Symmetrical bifilar winding | Binabawasan ang magnetic coupling |
| Mica insulation layer | Pinaghihiwalay ang mga paikot-ikot na layer at pinapabuti ang katatagan |
| Kuwarts thermal pagpuno | Pinahuhusay ang pagpapadaloy ng init |
| Pabahay ng aluminyo | Nagbibigay ng mekanikal na proteksyon at thermal management |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | Non-Inductive Aluminum Clad Resistor |
| Pangunahing Tampok | Mababang Pagganap ng Inductance |
| Paikot-ikot na Teknolohiya | Ayrton-Perry Bifilar Winding |
| Saklaw ng Kapangyarihan | 50W -- 6KW |
| Saklaw ng Paglaban | 0.01Ω -- 120kΩ |
| Operating Boltahe | ≤1200V |
| Pagpaparaya sa Paglaban | ±3%, ±5%, ±10% |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Materyal sa Pabahay | Aluminum Alloy |
| Materyal na Pagkakabukod | High Temperature Flame Retardant Compound |
| Lakas ng Dielectric | 2500VAC / 60s |
| Paglaban sa pagkakabukod | ≥100MΩ |
| Pamantayan | GB-5792 |
| Item ng Paghahambing | DUFEW Non-Inductive Aluminum Clad Resistor | Maginoo Wirewound Resistor |
|---|---|---|
| Kasalukuyang Tugon | Idinisenyo para sa mabilis na kasalukuyang mga pagbabago | Limitado ng parasitic inductance |
| Magnetic Effect | Ang magkasalungat na magnetic field ay kanselahin ang isa't isa | Naiipon ang mga magnetic field |
| Paglipat ng Pagganap | Angkop para sa mga high-frequency na circuit | Angkop pangunahin para sa mga low-frequency na application |
| Kontrol ng EMI | Nabawasan ang panganib ng electromagnetic interference | Mas mataas na henerasyon ng ingay |
| Proteksyon ng Semiconductor | Tumutulong na mabawasan ang mga spike ng boltahe | Maaaring tumaas ang pansamantalang stress |
| Industriya | Karaniwang Paggamit |
|---|---|
| Power Electronics | High-frequency na pagsipsip ng enerhiya |
| Mga EV Charging System | Pagpapalit ng mga circuit ng proteksyon |
| Solar Inverters | Paglabas ng enerhiya ng DC |
| Wind Power Systems | Proteksyon ng converter |
| Mga Servo Drive | Dynamic na pagpepreno |
| Industrial Automation | Mataas na bilis ng mga sistema ng kontrol |
| Kagamitan sa Laboratory | Pagsubok sa katumpakan ng pulso |
Sinusuportahan ng DUFEW ang customized na non-inductive resistor development ayon sa mga kinakailangan sa aplikasyon.
Magagamit na pagpapasadya:
| Custom na Item | Mga pagpipilian |
|---|---|
| Halaga ng Paglaban | 0.01Ω-120kΩ |
| Rating ng Power | 50W-6KW |
| Kinakailangan ng Inductance | Low-inductance customized na disenyo |
| Mga sukat | Karaniwan o espesyal na pabahay |
| Mga terminal | Mga hindi kinakalawang na terminal o mga wire na may mataas na temperatura |
| Mga Parameter ng Elektrisidad | Na-customize ayon sa mga kinakailangan ng circuit |
Dahil ang mabilis na pagbabago sa kasalukuyang ay maaaring makabuo ng parasitic inductance sa mga conventional resistors, na nagiging sanhi ng mga spike ng boltahe at ingay ng kuryente. Pinaliit ng mga non-inductive resistors ang mga epektong ito at pinapabuti ang katatagan ng circuit.
Ang pangunahing pagkakaiba ay ang panloob na paikot-ikot na teknolohiya. Gumagamit ang DUFEW ng Ayrton-Perry bifilar winding upang bawasan ang pakikipag-ugnayan ng magnetic field, habang ang mga karaniwang resistor ay karaniwang gumagamit ng conventional single-direction winding.
Oo. Karaniwang ginagamit ang mga ito sa mga inverter braking circuit, pulse absorption circuit, at power electronic system na nangangailangan ng mabilis na pagtugon.
Oo. Nagbibigay ang DUFEW ng OEM customization para sa resistance value, power rating, mekanikal na dimensyon, terminal, at low-inductance na kinakailangan.
