Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.
Ang mga Industrial variable frequency drive (VFD) ay napakasensitibo sa mga isyu sa kalidad ng kuryente, kabilang ang mga pagbabago sa boltahe, mga electrical surge, at harmonic interference na nabuo ng mga rectifier circuit. Kapag gumagana ang maraming drive sa parehong power system, ang sobrang harmonic current at lumilipas na mga abala ay maaaring humantong sa mga fault ng inverter, pagkasira ng DC bus capacitor, abnormal na alarma, o hindi inaasahang pagsara ng system.

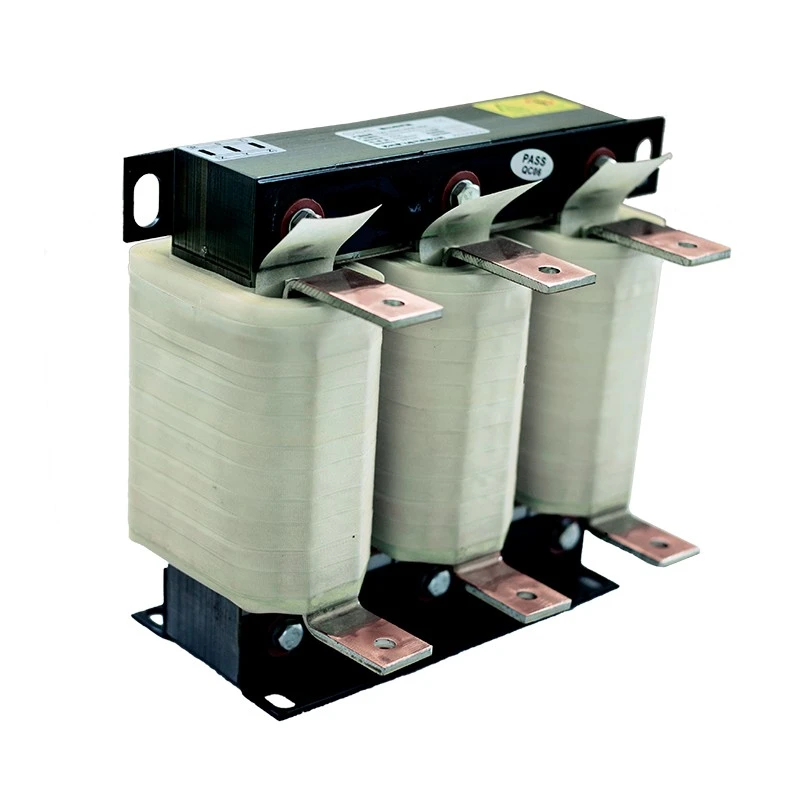

Ang mga solusyon sa Dufew Electric Input Line Reactor ay naka-install sa serye sa pagitan ng AC power source at ng VFD input side. Sa pamamagitan ng pagdaragdag ng kinokontrol na impedance sa power circuit, nililimitahan ng reactor ang harmonic current, binabawasan ang startup inrush current, pinapabuti ang katatagan ng boltahe, at pinapahaba ang buhay ng serbisyo ng mga bahagi ng inverter.
Gumagamit ang reactor ng low-loss cold rolled silicon steel cores, high-temperature insulation materials, at optimized winding structures upang matiyak ang maaasahang operasyon sa ilalim ng tuluy-tuloy na mga kondisyong pang-industriya. Para sa mga high-current na application, magagamit ang teknolohiya ng foil winding upang makamit ang compact na disenyo, pinahusay na pag-alis ng init, at matatag na pagganap ng kuryente.
Maraming mga pagkabigo sa VFD ay sanhi ng mahinang kalidad ng kuryente kaysa sa mga depekto ng inverter. Ang pag-install ng Input Line Reactor ay nakakatulong na protektahan ang mga drive system mula sa mga electrical disturbance at pinapabuti ang pangkalahatang pagiging maaasahan ng kagamitan.
Kasama sa mga karaniwang isyu na nalutas ang:
- Mataas na pag-akyat ng kasalukuyang pag-input sa panahon ng pagsisimula ng VFD
- Harmonic na polusyon na dulot ng diode rectification
- Three-phase boltahe imbalance
- Madalas inverter over-voltage alarma
- Pagkasira ng DC bus capacitor at rectifier bridge
- Panghihimasok sa pagitan ng maraming VFD system
Binabawasan ng Dufew Input Line Reactor ang harmonic current na nabuo ng mga VFD rectifier circuits at tumutulong na mabawasan ang harmonic feedback sa industriyal na power network.
Pinapabuti nito ang kalidad ng kuryente sa pamamagitan ng pagbabawas ng waveform distortion, pagpapahusay sa compatibility ng maraming VFD system, at pagbibigay ng mas mahusay na proteksyon para sa mga power factor correction capacitor at sensitive control equipment.
Sa panahon ng VFD startup, acceleration, o biglaang pagbabago sa pag-load, maaaring makaapekto sa stability ng system ang mga electrical surge at kasalukuyang pagbabagu-bago.
Tumutulong ang reactor na bawasan ang startup inrush current, limitahan ang transient impact current, protektahan ang mga bahagi ng inverter rectifier, at bawasan ang mga panganib sa over-voltage ng DC bus para sa pinahusay na pagiging maaasahan ng system.
Ang mga Dufew reactor ay ginawa gamit ang mga maaasahang materyales at propesyonal na proseso ng produksyon, kabilang ang mababang-loss na cold rolled silicon steel core, Class F insulation materials, vacuum impregnation process, at high-temperature curing technology.
Available ang mga opsyon sa paikot-ikot na tanso o aluminyo upang matugunan ang iba't ibang mga kinakailangan sa aplikasyon. Nakakatulong ang na-optimize na magnetic structure na bawasan ang vibration, ingay, at pagtaas ng temperatura sa pangmatagalang operasyon.
Bilang isang propesyonal na industriyal na power component manufacturer, ang Dufew ay nagbibigay ng mga customized na solusyon sa reactor batay sa iba't ibang mga kinakailangan sa aplikasyon at mga kondisyon sa pagpapatakbo.
Kasama sa mga pagpipilian sa pagpapasadya ang:
- Rated boltahe at rate kasalukuyang
- Pagbaba ng boltahe at rating ng kapangyarihan ng VFD
- Mga sukat ng pag-install at operating environment
- Paikot-ikot na materyal
Ang mga magagamit na istruktura ay kinabibilangan ng:
- IP00 bukas na istraktura
- Protektadong enclosure ng IP20
- Patayo o pahalang na pag-install
- Copper winding o aluminum winding
Ang mga solusyon sa Dufew Input Line Reactor ay malawakang ginagamit sa mga industriyal na aplikasyon na nangangailangan ng pinahusay na kalidad ng kuryente, proteksyon ng inverter, at matatag na pagganap ng kuryente.
Kasama sa mga karaniwang application ang:
- Mga sistema ng Variable Frequency Drive (VFD) at mga cabinet na pang-industriya na kontrol ng motor
- Servo drive system, elevator, at lifting equipment
- Mga crane at port machinery na tumatakbo sa ilalim ng hinihinging kondisyon ng pagkarga
- Rolling mill, pump, at fan na nangangailangan ng maaasahang tuluy-tuloy na operasyon
- Mga makinang pang-injection molding at kagamitang pang-industriya na automation
- Renewable energy conversion system na may mataas na kinakailangan sa kalidad ng kuryente
Ang isang Input Line Reactor ay inirerekomenda para sa mga application na may:
| Kondisyon ng Application | Rekomendasyon |
|---|---|
| Maramihang VFD na nagbabahagi ng isang power supply | Inirerekomenda |
| Power supply kapasidad ≥600kVA | Inirerekomenda |
| Naka-install ang VFD malapit sa malaking kapasidad na transpormer | Inirerekomenda |
| Ang three-phase voltage imbalance ay lumampas sa 1.8% | Inirerekomenda |
| Power system na may harmonic interference | Inirerekomenda |
| Mga capacitor sa pagwawasto ng power factor na madalas na pinapalitan | Inirerekomenda |
Ang mga numero ng modelo ng Dufew ay nagbibigay ng impormasyon tungkol sa antas ng boltahe, uri ng phase, uri ng reaktor, pagbaba ng boltahe, kasalukuyang na-rate, istraktura ng core, paraan ng pag-install, at materyal na paikot-ikot.
| Code | Paglalarawan |
|---|---|
| CAL | Serye ng AC Reactor |
| 4 | Antas ng Boltahe (2=220V, 4=380V, 6=690V) |
| 3 | Numero ng Phase (3=Tatlong Yugto, 1=Single Phase) |
| 1 | Uri ng Reactor (1=Input Reactor, 2=Output Reactor) |
| 2 | Pagbaba ng Boltahe (2=2%, 1=1%) |
| 0250 | Na-rate na Kasalukuyang (0250=250A, 2500=2500A) |
| EI | Core Structure (EI=Three Phase Core, UI=Single Phase Core) |
| S | Uri ng Pag-install (S=Vertical, W=Horizontal) |
| A | Winding Material (A=Aluminum, C=Copper) |
Halimbawa: CAL-4312-0250-EISA
380V three-phase Input Line Reactor na may 2% na pagbaba ng boltahe, 250A rated current, EI core structure, vertical installation, at aluminum winding.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas | Available ang 50Hz / 60Hz / Customized na dalas |
| Na-rate na Kasalukuyan | 5A - 3800A |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Labis na Kapasidad | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo, pagitan ng 1 oras |
| Lakas ng Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ (1000VDC) |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | Class F (155℃) |
| Klase ng Temperatura | T40 |
| Rating ng apoy | UL94V-2 |
| Antas ng Ingay | ≤65dB (nasubok sa 1 metro) |
| Buhay ng Serbisyo | ≥15 taon |
| Mga pamantayan | IEC289:1987, GB10229-88, JB9644-1999 |
Dalubhasa ang Dufew Electric sa industriyal na power component manufacturing at nagbibigay ng mga customized na reactor solution para sa mga global na customer.
Kasama sa aming proseso ng pagkontrol sa kalidad ang:
- Sistema ng pamamahala ng kalidad ng ISO
- Mga produktong certified ng CE
- Pagsubok sa pagganap ng elektrikal
- Pagsubok sa paglaban sa pagkakabukod
- Mataas na boltahe na makatiis sa pagsubok
- Pagsubok sa pagtaas ng temperatura
- Inspeksyon ng ingay
Ang bawat reaktor ay siniyasat ayon sa mga detalye ng customer bago ipadala upang matiyak ang maaasahang pagganap pagkatapos ng pag-install.
Ang mga pang-industriyang reactor ay nangangailangan ng propesyonal na proteksyon sa packaging dahil sa kanilang timbang at istrukturang elektrikal.
Nagbibigay ang Dufew ng:
- Moisture-proof na packaging
- Shock-resistant fixing sa loob ng wooden cases
- Customized na packaging batay sa laki at timbang ng produkto
- Export-standard na mga solusyon sa transportasyon
Mga opsyon sa transportasyon:
| Paraan ng Transportasyon | Aplikasyon |
|---|---|
| Kargamento sa Dagat | Malaking dami at mabibigat na kagamitang pang-industriya |
| Kargamento sa himpapawid | Mga apurahang sample o maliliit na reaktor |
| Land Transportation | Domestic at regional delivery |
Ang isang Input Line Reactor ay dapat na naka-install sa pagitan ng AC power supply at ng VFD input terminal. Ito ay dinisenyo upang bawasan ang grid-side harmonic na mga problema, sugpuin ang mga electrical disturbance, at protektahan ang inverter input circuit. Hindi ito dapat i-install sa pagitan ng VFD output at motor.
Kasama sa mga karaniwang opsyon sa pagbaba ng boltahe ang 0.5%, 1%, 2%, at 4%.
Para sa mga pangkalahatang aplikasyon ng VFD, karaniwang pinipili ang 2% na pagbaba ng boltahe. Ang mga system na may matinding harmonic interference o hindi matatag na kondisyon ng supply ng kuryente ay maaaring mangailangan ng mas mataas na impedance batay sa mga kinakailangan sa aplikasyon.
Depende ito sa disenyo ng system at mga kondisyon ng operating. Sa karamihan ng mga pang-industriya na aplikasyon, ang bawat VFD ay inirerekomenda na gumamit ng isang indibidwal na reaktor upang makamit ang mas mahusay na harmonic control at pagganap ng proteksyon.
Ang reaktor ay nangangailangan ng kaunting pagpapanatili. Ang regular na inspeksyon ay dapat tumuon sa:
- Sikip ng koneksyon sa terminal
- Pag-iipon ng alikabok
- Abnormal na ingay
- Pagtaas ng temperatura
Ang wastong bentilasyon, tamang pag-install, at regular na inspeksyon ay nakakatulong na mapanatili ang pangmatagalang pagiging maaasahan.
