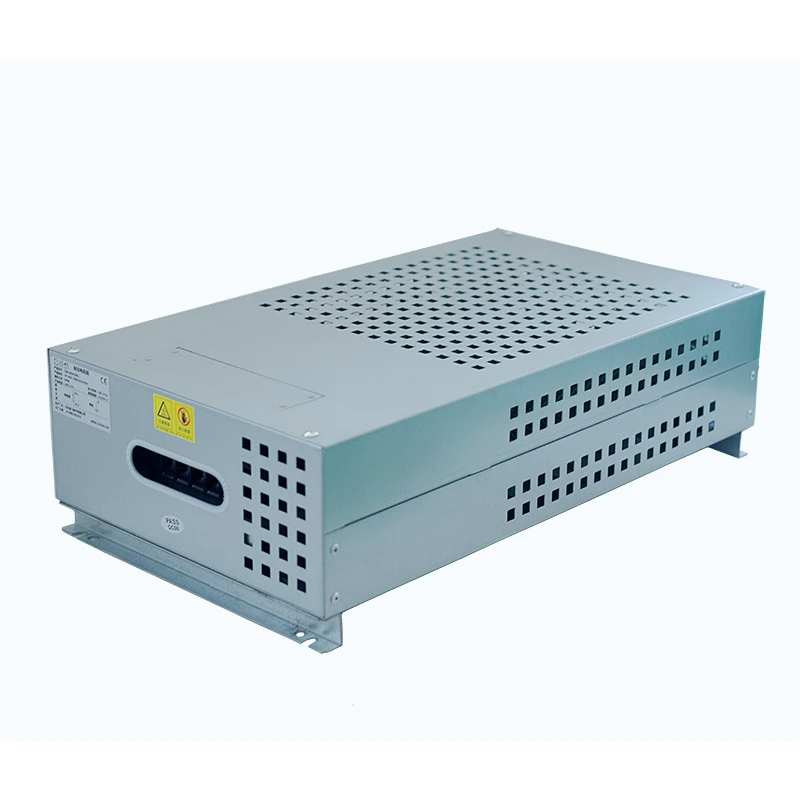

Mag-load ng Resistor Box

Ang Load Resistor Box ay isang electrical testing device na gumagamit ng mga elemento ng risistor upang gayahin ang aktwal na mga kondisyon ng pagkonsumo ng kuryente ng mga de-koryenteng kagamitan. Sa pamamagitan ng pag-convert ng elektrikal na enerhiya sa kinokontrol na init sa panahon ng operasyon, binibigyang-daan nito ang mga inhinyero na suriin ang katatagan ng output, kapasidad ng pagkarga, pagtugon sa labis na karga, mga function ng proteksyon, at pangmatagalang pagiging maaasahan ng pagpapatakbo.

Hindi tulad ng mga solusyon sa braking resistor na pangunahing idinisenyo upang sumipsip ng regenerative energy mula sa deceleration ng motor, gumagana ang isang load resistor box bilang isang nakokontrol na test load para sa pag-verify ng performance ng mga power source at power conversion equipment.

Istraktura ng Produkto at Prinsipyo ng Paggawa

Ang panloob na pagpupulong ng risistor ay binubuo ng maramihang mga elemento ng corrugated risistor na inayos sa pamamagitan ng mga serye at parallel na koneksyon upang makamit ang iba't ibang mga pagsasaayos ng pagkarga. Ang mga independiyenteng seksyon ng pag-load ay nagbibigay-daan sa mga gumagamit na ayusin ang mga kondisyon ng pagsubok sa pamamagitan ng paglipat ng iba't ibang grupo ng risistor nang hindi binabago ang pangkalahatang istraktura ng hardware.

Ang proseso ng pagtatrabaho ay maaaring ilarawan bilang:

Output ng Power Equipment → Load Resistor Box Input → Resistor Load Consumption → Performance Data Evaluation

Ang enclosure ay ginawa gamit ang aluminum-zinc coated steel sheet, na nagbibigay ng mekanikal na proteksyon, mahusay na pag-alis ng init, corrosion resistance, at maginhawang pag-install. Ang isang nakalaang terminal block ay isinama para sa panlabas na koneksyon sa kuryente, habang ang opsyonal na forced air cooling ay magagamit para sa mga application na nangangailangan ng tuluy-tuloy na high-power na operasyon.

Detalye ng Produkto

Idinisenyo para sa Power Equipment Testing

Pagpapatunay ng Pagganap ng UPS

Ang kagamitan ay nagbibigay ng kinokontrol na mga kondisyon ng pagkarga para sa pag-verify ng UPS rate na kakayahan sa output, overload na tugon, katatagan ng boltahe, at pangmatagalang pagganap ng pagpapatakbo. Sa pamamagitan ng paglalapat ng iba't ibang antas ng pagkarga, masusuri ng mga inhinyero ang gawi ng UPS sa ilalim ng mga kundisyon na mas malapit na kumakatawan sa aktwal na mga kinakailangan sa pagpapatakbo.

Pagsubok ng Generator

Bilang isang artipisyal na pagkarga ng kuryente, maaaring gamitin ang kagamitan upang i-verify ang kapasidad ng generator bago i-commissioning o sa panahon ng naka-iskedyul na pagpapanatili. Kasama sa mga karaniwang application ang pagsubok ng diesel generator, inspeksyon ng backup na power system, at pagsubok sa pagtanggap ng pabrika, na tumutulong sa pagkumpirma ng pagganap ng output sa ilalim ng tinukoy na mga kondisyon ng pagkarga.

Pagsubok ng Inverter at Power Supply

Ang kinokontrol na resistive load ay nagpapahintulot sa mga inhinyero na suriin ang kasalukuyang kakayahan ng output, pagganap ng thermal, mga function ng proteksyon, at pangmatagalang pagiging maaasahan ng pagpapatakbo ng mga inverter at power supply. Sinusuportahan din ng adjustable load condition ang pagsubok sa iba't ibang yugto ng operasyon ng kagamitan.

Pagsubok sa Sistema ng Imbakan ng Enerhiya

Nagbibigay ang system ng mga kontroladong discharge load para sa mga system ng baterya, kagamitan sa PCS, at mga sistema ng pamamahala ng enerhiya, na nagbibigay-daan sa mga inhinyero na tasahin ang performance ng discharge at katatagan ng pagpapatakbo sa ilalim ng mga tinukoy na kondisyong elektrikal.

Pangunahing Tampok

Independent Load Section Control

Ang mga panloob na circuit ay nahahati sa maraming independiyenteng grupo ng pag-load, na nagpapahintulot sa kapangyarihan na unti-unting ayusin ayon sa kinakailangang profile ng pagsubok. Sinusuportahan ng configuration na ito ang mga kumbinasyon ng flexible load, mga kondisyon ng paulit-ulit na pagsubok, at mas madaling pag-isolate ng fault kapag nangangailangan ng inspeksyon ang mga indibidwal na seksyon.

Simulation ng Maramihang Operating Conditions

Maaaring mag-reproduce ang system ng iba't ibang kondisyon ng pagkarga, mula sa pagpapatakbo ng magaan na pagkarga sa pamamagitan ng full-load at panandaliang overload na pagsubok, na nagpapahintulot sa mga inhinyero na suriin ang pagganap ng kagamitan sa isang mas malawak na hanay ng pagpapatakbo.

AC at DC Compatible na Disenyo

Ang pinagsama-samang istraktura ng terminal ay maaaring i-configure para sa parehong AC at DC testing application, na nagbibigay ng higit na kakayahang umangkop kapag sinusubukan ang iba't ibang uri ng power equipment. Sa maximum na gumaganang boltahe na 1200V, ang sistema ay maaaring tumanggap ng isang hanay ng mga kinakailangan sa pagsubok ng kapangyarihang pang-industriya nang hindi nangangailangan ng mga pagbabago sa pangunahing istraktura ng risistor.

Gabay sa Pag-install

1. Kumpirmahin ang Detalye

Bago ang pag-install, piliin ang naaangkop na rating ng kuryente, halaga ng resistensya, at grado ng proteksyon ayon sa nasubok na kapangyarihan ng output ng kagamitan, mga kinakailangang kondisyon ng pagsubok, at kapaligiran sa pag-install. Ang wastong pagtutugma ng detalye ay mahalaga para sa ligtas na pag-aalis ng enerhiya sa panahon ng pagsubok.

2. Suriin ang Kondisyon ng Kagamitan

Siyasatin ang enclosure, terminal blocks, at cooling system bago i-install upang kumpirmahin na ang kagamitan ay buo at handa na para sa operasyon. Anumang nakikitang pinsala o abnormalidad ay dapat matugunan bago ang koneksyon sa kuryente.

3. Piliin ang Lokasyon ng Pag-install

I-install ang kagamitan sa isang mahusay na maaliwalas na lokasyon na may sapat na clearance para sa pag-alis ng init. Ang lugar ng pag-install ay dapat na ilayo sa mga nasusunog na materyales, pinaghihigpitang kondisyon ng airflow, at labis na halumigmig na maaaring makaapekto sa ligtas na operasyon.

4. Ayusin ang Kagamitan

Gamitin ang mga mounting hole na ibinigay sa enclosure para secure na mai-install ang unit sa sahig o itinalagang test platform. Ang istraktura ng pag-mount ay dapat na angkop para sa bigat ng kagamitan at mga kondisyon ng pagpapatakbo.

5. Koneksyong Elektrisidad

Ikonekta ang mga terminal ng output ng nasubok na kagamitan sa mga terminal ng input ng pagkarga ayon sa ibinigay na wiring diagram. Para sa mga aplikasyon ng DC, ang polarity ay dapat kumpirmahin, habang ang lahat ng mga koneksyon sa terminal ay dapat na maayos na higpitan at konektado sa mga cable na angkop para sa inaasahang kasalukuyang.

6. Pagsubok sa Operasyon

Pagkatapos ma-verify ang kumpletong koneksyon sa kuryente, simulan ang pagsubok sa mababang antas ng pagkarga at unti-unting taasan ang mga aktibong seksyon ng pagkarga ayon sa pamamaraan ng pagsubok. Sa panahon ng operasyon, subaybayan ang temperatura ng risistor at iba pang nauugnay na kondisyon sa pagpapatakbo upang matiyak na ang kagamitan ay nananatili sa loob ng tinukoy na saklaw.

Pagsubok sa Pagganap at Pagiging Maaasahan

Ang Dufew Load Resistor Box ay idinisenyo para sa pangmatagalang pagsusuri sa kuryente at sumasailalim sa electrical at mechanical performance verification bago ihatid. Nakatuon ang pagsubok sa mga katangian ng paglaban, kaligtasan ng elektrikal, integridad ng makina, at matatag na operasyon sa ilalim ng iba't ibang kondisyon ng pagkarga, na tumutulong na matiyak ang maaasahang pagganap sa mga kapaligiran ng pagsubok sa industriya.

Mga katangiang elektrikal

Mga Katangiang Mekanikal

Ang istruktura ng enclosure ay idinisenyo upang makatiis sa transportasyon, pag-install, at pang-industriyang mga kapaligiran sa pagpapatakbo. Tinitiyak ng mga mekanikal na pagsubok na ang terminal system at istraktura ng pabahay ay nagpapanatili ng pagiging maaasahan sa pangmatagalang paggamit.

Kakayahang Mag-load ng Simulation

Flexible Load Configuration

Ang iba't ibang mga kinakailangan sa pagsubok ay nangangailangan ng iba't ibang mga kondisyon ng pagkarga. Ang mga grupo ng panloob na risistor ay maaaring i-configure sa maraming independiyenteng mga seksyon, na nagpapahintulot sa mga gumagamit na ayusin ang inilapat na pagkarga ayon sa aktwal na mga pamamaraan ng pagsubok.

Kasama sa mga karaniwang pagsasaayos ang:

Ang sectional na disenyong ito ay nagbibigay-daan sa mga inhinyero na magsagawa ng maraming pagsubok sa isang unit sa halip na maghanda ng ilang fixed-value load device.

Patuloy na Kakayahang Operasyon

Para sa pagsubok sa produksyon, pag-verify sa laboratoryo, at pagsusuri sa pagiging maaasahan ng kagamitan, ang kagamitan sa pag-load ay madalas na kailangang gumana sa ilalim ng tuluy-tuloy at hinihingi na mga kondisyon. Ang Dufew Load Resistor Box ay idinisenyo na may stable resistance performance, optimized heat dissipation structure, independent resistor grouping, at opsyonal na forced air cooling para suportahan ang pangmatagalang high-power testing.

Ginagawang angkop ng disenyong ito para sa mga application tulad ng mga factory aging test, pag-verify ng performance ng generator, pagsusuri sa pagiging maaasahan ng UPS, at pagsubok sa power supply, kung saan kinakailangan ang pare-parehong kondisyon ng pagkarga.

Pagkontrol sa Kalidad ng Paggawa

Inilalapat ng Suzhou Dufew Electrical Co., Ltd. ang mga structured na pamamaraan ng kontrol sa kalidad sa buong proseso ng pagmamanupaktura, na sumasaklaw sa inspeksyon ng materyal, kontrol sa pagpupulong, at panghuling pag-verify ng pagganap. Ang bawat yugto ay pinamamahalaan upang matiyak ang pagiging maaasahan ng elektrikal, katatagan ng makina, at pare-pareho ang pagganap ng produkto.

Pagsusuri ng Materyal

Ang mga papasok na materyales ay sinisiyasat upang i-verify ang kalidad ng mga elemento ng risistor, mga metal na enclosure na materyales, mga bahagi ng terminal, at mga materyales sa pagkakabukod bago ang produksyon.

Pagkontrol ng Assembly

Sa panahon ng pagpupulong, kinokontrol ng Dufew ang pagpapangkat ng risistor, pagiging maaasahan ng koneksyon sa kuryente, distansya ng pagkakabukod, at mekanikal na pag-aayos upang matiyak na ang tapos na produkto ay nakakatugon sa mga teknikal na kinakailangan.

Pangwakas na Pagsubok sa Pagganap

Bago ang paghahatid, ang bawat unit ay sumasailalim sa komprehensibong pag-verify, kabilang ang pagsukat ng paglaban, pagsubok sa pagkakabukod, pagsubok sa lakas ng dielectric, inspeksyon sa istruktura, at mga pagsusuri sa pagganap ng pagganap.

Bakit Pumili ng Dufew Load Testing Solutions?

Propesyonal na Karanasan sa Paggawa ng Power Electronics

Dalubhasa ang Suzhou Dufew Electrical Co., Ltd. sa mga bahagi ng power electronics, kabilang ang mga resistor, braking system, reactor, transformer, at power filter. Sa pamamagitan ng karanasan sa industriyal na automation, mga sistema ng enerhiya, at mga aplikasyon ng kagamitang elektrikal, nauunawaan ni Dufew ang mga praktikal na pangangailangan ng mga mapagkakatiwalaang kapaligiran sa pagsubok.

Mga Customized na Solusyon sa Pagsubok

Ang iba't ibang mga proyekto sa pagsubok ay nangangailangan ng iba't ibang mga electrical at mechanical configuration. Nagbibigay ang Dufew ng mga customized na solusyon ayon sa na-rate na kapangyarihan, halaga ng resistensya, antas ng boltahe, mga hakbang sa pag-load, mga kinakailangan sa paglamig, istraktura ng enclosure, at mga kondisyon ng pag-install, na tumutulong sa mga customer na makamit ang angkop na pagganap ng pagsubok para sa partikular na kagamitan.

Maaasahang Supply para sa mga Industrial Application

Sinusuportahan ng Dufew ang mga tagagawa ng kagamitan, mga integrator ng system, mga distributor ng kuryente, at mga pang-industriyang user na may tulong sa engineering, naka-customize na pagmamanupaktura, at mga standardized na proseso ng produksyon. Nakakatulong ang mga kakayahan na ito na matiyak ang matatag na supply at maaasahang mga solusyong elektrikal para sa mga pandaigdigang pang-industriya na aplikasyon.

Load Resistor Box vs Traditional Resistor Solutions

Ang isang load testing system ay nangangailangan ng hindi lamang sapat na power capacity kundi pati na rin ang tumpak na load simulation, stable na pangmatagalang operasyon, at maginhawang operasyon. Kung ikukumpara sa mga fixed single resistors o conventional braking resistor solutions, ang Dufew Load Resistor Box ay nagbibigay ng mas flexible testing function para sa power equipment verification.

Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng mga kagamitan sa pagsubok ng pagkarga at mga solusyon sa risistor ng pagpepreno?

Ang load testing equipment ay pangunahing ginagamit upang gayahin ang mga electrical load at i-verify ang performance ng mga power system, kabilang ang output capacity, stability, at overload na tugon ng mga generator, UPS system, inverters, at power supply. Ang mga solusyon sa braking resistor ay pangunahing inilalapat sa mga sistema ng motor drive para sumipsip ng regenerative energy sa panahon ng deceleration at maiwasan ang overvoltage ng DC bus.

Q2: Paano inaayos ang testing load?

Ang sistema ay gumagamit ng sectional load control, kung saan ang mga panloob na grupo ng risistor ay nahahati sa mga independiyenteng circuit. Sa pamamagitan ng paglipat ng iba't ibang seksyon, maaaring gayahin ng mga user ang iba't ibang kundisyon ng pagpapatakbo, kabilang ang magaan na pagkarga, bahagyang pagkarga, na-rate na pagkarga, at mga kundisyon ng labis na karga. Ang pagsasaayos na ito ay nagpapabuti ng kakayahang umangkop sa pagsubok at pag-uulit.

Q3: Anong mga opsyon sa pagpapalamig ang available?

Pinipili ang paraan ng paglamig ayon sa kapasidad ng kuryente, tagal ng pagpapatakbo, kapaligiran ng pag-install, at mga kinakailangan sa pag-alis ng init. Ang mga karaniwang configuration ay gumagamit ng natural na airflow, habang ang forced air cooling ay maaaring idagdag para sa mga application na nangangailangan ng mas mataas na power output o pinahabang tuluy-tuloy na operasyon.

Q4: Maaari bang ipasadya ang configuration ng paglaban?

Oo. Maaaring i-customize ng Dufew Electric ang mga halaga ng resistensya, na-rate na kapangyarihan, mga antas ng boltahe, mga hakbang sa pag-load, mga paraan ng paglamig, mga istruktura ng enclosure, at mga configuration ng terminal ayon sa mga partikular na kinakailangan sa pagsubok.

Q5: Anong kagamitan ang maaaring masuri sa solusyon na ito?

Ito ay angkop para sa pag-verify ng pagganap, pagsusuri sa pagpapanatili, mga pagsusuri sa pagtanda, at pagsusuri sa laboratoryo ng mga generator, mga sistema ng UPS, mga inverter, mga supply ng kuryente ng DC, mga charger, kagamitan sa conversion ng imbakan ng enerhiya, at iba pang mga sistema ng pang-industriya na kapangyarihan.

Q6: Nagbibigay ba ang Dufew Electric ng mga customized na solusyon sa pagsubok?

Oo. Nagbibigay ang Dufew Electric ng suporta sa engineering batay sa mga detalye ng kagamitan ng customer at mga kinakailangan sa pagsubok, na tumutulong sa pagdisenyo ng mga angkop na configuration para sa iba't ibang kapasidad ng kuryente, kundisyon ng kuryente, at mga kapaligiran sa pag-install.
