Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

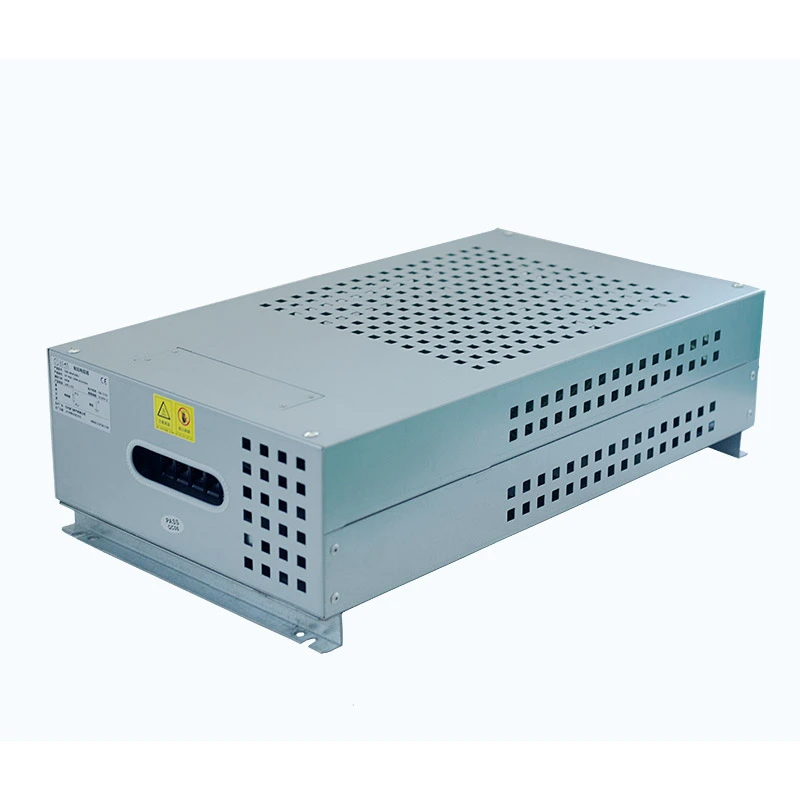

Ang Inverter Braking Resistor Box ay isang dedikadong bahagi ng braking na ginagamit sa inverter-driven na mga sistema ng motor. Kapag humina ang isang motor na may malaking inertia load, ang regenerative energy ay ibinabalik sa inverter DC link, na nagiging sanhi ng pagtaas ng boltahe ng bus. Ang produktong ito ay nagwawaldas ng labis na enerhiya sa pamamagitan ng mga elemento ng risistor upang mapanatili ang matatag na operasyon ng inverter.
Ang panloob na istraktura ay binubuo ng maramihang mga elemento ng corrugated risistor na nakaayos ayon sa kinakailangang mga rating ng paglaban at kapangyarihan. Ang pagpupulong ng risistor ay naka-install sa loob ng isang proteksiyon na aluminum-zinc coated steel enclosure na may pinagsamang mga terminal block at mga switch sa proteksyon sa temperatura.
Sinusuportahan ng disenyo ng enclosure ang panlabas na pag-mount sa tabi ng inverter cabinet, na tumutulong na makatipid ng espasyo sa panloob na cabinet habang pinapanatili ang epektibong pag-alis ng init at kaligtasan ng kuryente.
Ang paglaban at pagsasaayos ng kapangyarihan ay idinisenyo ayon sa karaniwang mga kinakailangan sa pagpepreno ng inverter. Pinapasimple nito ang pagpili at nakakatulong na bawasan ang manu-manong pagkalkula sa panahon ng pagsasama ng system.
Ang enclosure ay gumagamit ng side ventilation na disenyo na nagdidirekta ng mainit na hangin palayo sa inverter cabinet, na binabawasan ang pangalawang akumulasyon ng init sa paligid ng mga bahagi ng drive.
Ang panloob na layout ay nagbibigay ng sapat na distansya ng pagkakabukod sa pagitan ng mga elemento ng risistor at ng enclosure, na sumusuporta sa matatag na operasyon sa ilalim ng mga boltahe ng DC bus hanggang sa 1200V.
Ang nakalaang mounting base ay nagbibigay-daan sa pag-install sa gilid o ibaba ng mga cabinet ng inverter nang hindi sinasakop ang mahalagang panloob na espasyo ng kabinet ng kuryente.
- Partikular na idinisenyo para sa VFD regenerative braking system
- Kino-convert ang sobrang lakas ng pagpepreno sa init upang maiwasan ang mga alarma sa overvoltage ng DC bus
- Ang kumbinasyon ng corrugated risistor ay sumusuporta sa mga rating ng kapangyarihan hanggang sa 30kW
- Ang built-in na switch ng temperatura ay nagpapabuti sa kaligtasan ng operasyon
- Aluminum-zinc coated enclosure ay nagbibigay ng corrosion resistance at mekanikal na proteksyon
- Angkop para sa madalas na acceleration, deceleration, at emergency stop condition
Ang Dufew Electric Corrugated Resistor Cabinet ay idinisenyo para sa mga industrial drive system na nangangailangan ng maaasahang pagkawala ng enerhiya sa panahon ng pagpepreno, pagbabawas ng bilis, at dynamic na kontrol ng pagkarga. Ang flexible configuration nito ay ginagawang angkop para sa iba't ibang heavy-duty na application, kabilang ang:
Tumutulong ang resistor cabinet na pamahalaan ang regenerative energy na nalilikha sa panahon ng madalas na pag-angat at pagpapababa ng mga operasyon, pagpapabuti ng katatagan ng system sa mga elevator, tower crane, hoists, winch, at lifting platform.
Para sa mga kagamitang may madalas na acceleration at deceleration cycle, gaya ng belt conveyor, stacker reclaimers, at heavy transport system, ang solusyon ay nagbibigay ng matatag na performance ng pagpepreno at sumusuporta sa tuluy-tuloy na pang-industriyang operasyon.
Angkop ang cabinet para sa pang-industriyang makinarya na nangangailangan ng tumpak na kontrol ng motor at pagsipsip ng enerhiya, kabilang ang mga rolling mill, centrifuges, injection molding machine, wire drawing machine, at textile machinery.
Maaari din itong isama sa inverter performance testing equipment at servo drive test system para magbigay ng kinokontrol na mga load ng paglaban para sa pagsusuri ng electrical performance at pagiging maaasahan ng system.
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 1kW-30kW |
| Gumagana Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω-1kΩ |
| Pagpaparaya sa Paglaban | ±3% / ±5% / ±10% |
| Marka ng Proteksyon | IP20 / IP23 |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan | GB-5792 |
Halimbawa: CRB 10KW 13.6R J
| Code | Paglalarawan |
|---|---|
| CRB | Braking Resistor Box |
| 10KW | Na-rate na Kapangyarihan |
| 13.6R | Na-rate na Paglaban |
| J | Pagpaparaya sa Paglaban (K=10%, J=5%, H=3%) |
| Item ng Pagganap | Kondisyon ng Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Dielectric | 2500VAC/50Hz/60S | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10 beses na na-rate ang kapangyarihan 5S | Walang nakikitang pinsala |
| Long-Term Load Life | 10S discharge / 90S interval cycling | >9000h |
| Damp Heat Test | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0.05Ω) |
| Temperatura na Pagbibisikleta | -55℃, 55℃, 155℃ pagbibisikleta | △R≤±(2%R+0.05Ω) |
| Panlaban sa init | 350℃/2h | Walang pagkawalan ng kulay o pinsala |
| Temperatura Coefficient | Na-rate na kondisyon ng pagkarga | <300 ppm/℃ |
| Pagsubok sa apoy | 10 beses na na-rate ang kapangyarihan 5min | Pulang pag-init nang walang apoy |
| Item ng Pagganap | Kondisyon ng Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Terminal | 45N/30S | Walang pagkaluwag o pinsala |
| Paglaban sa Panginginig ng boses | 5-200Hz, 1g, 98m/S² | Walang pinsala sa istruktura |
| Paghihinang Heat Resistance | 350±5℃ / 3S | △R≤±(1%R+0.05Ω) |
| Solderability | 235±5℃ / 5S | Saklaw ng panghinang >95% |
Sa panahon ng mabilis na pagbabawas ng bilis o pang-emergency na pagpepreno, ang produktong ito ay nagbibigay ng isang epektibong landas sa pag-alis ng enerhiya upang makatulong na mapanatili ang katatagan ng inverter DC bus.
Ang istraktura ng resistor ay idinisenyo para sa paulit-ulit na mga kondisyon ng pagsipsip ng enerhiya na karaniwang matatagpuan sa mga kagamitan sa pag-angat, conveyor, at mga sistema ng automation ng industriya.
Ang panlabas na istraktura ng pag-mount ay binabawasan ang mga kinakailangan sa espasyo ng cabinet at pinapasimple ang pag-install ng system.
| Item ng Paghahambing | Inverter Braking Resistor Box | Pangkalahatang Load Resistor Box |
|---|---|---|
| Pangunahing Layunin | Idinisenyo para sa inverter braking at DC bus voltage control | Pangkalahatang mga aplikasyon ng pagkarga ng paglaban |
| Pagpili ng Parameter | Naitugma sa mga kinakailangan ng inverter braking unit | Nangangailangan ng karagdagang pagkalkula ng paglaban |
| Disenyo ng Paglamig | Pinipigilan ng side exhaust ang mainit na hangin na pumasok sa inverter cabinet | Ang karaniwang daloy ng hangin ay maaaring makaapekto sa nakapaligid na kagamitan |
| Pag-install | Sinusuportahan ang panlabas na pag-mount ng inverter cabinet | Karaniwan ay nangangailangan ng hiwalay na espasyo sa pag-install |
| Kundisyon sa Paggawa | Na-optimize para sa intermittent regenerative braking | Pangunahing ginagamit para sa pangkalahatang pagkarga o pagsubok |
Inilalapat ng Dufew Electric ang mga standardized na pamamaraan ng produksyon mula sa pagpupulong ng risistor at paggawa ng enclosure hanggang sa pagsubok sa pagganap ng kuryente.
Kasama sa kontrol sa kalidad ang:
- Papasok na inspeksyon ng materyal
- Pagpapatunay ng halaga ng paglaban
- Pagsubok sa pagkakabukod
- Pagsubok sa proteksyon ng thermal
- Panghuling inspeksyon ng produkto
Ang bawat kahon ng risistor ay propesyonal na nakabalot ayon sa laki ng produkto at mga kinakailangan sa transportasyon.
Kasama sa proseso ng packaging ang:
- Pag-aayos ng proteksyon ng produkto
- Moisture-resistant na packaging
- Paghahanda ng kargamento sa pag-export
- Pamamahala ng batch order
Ang pagpili ng angkop na Inverter Braking Resistor Box ay nangangailangan ng komprehensibong pagsusuri ng mga parameter ng inverter, katangian ng motor, kondisyon ng pagpepreno, at kapaligiran sa pag-install. Ang tamang configuration ay nakakatulong na epektibong mawala ang regenerative energy, maiwasan ang DC bus overvoltage, at mapabuti ang pangmatagalang pagiging maaasahan ng mga VFD system.
Ang risistor box power rating ay dapat piliin ayon sa kapasidad ng inverter at mga kondisyon ng pagpapatakbo ng motor. Ang mga application na may mas mataas na lakas ng motor, mas malaking load inertia, o madalas na mga cycle ng pagpepreno ay karaniwang nangangailangan ng mas malakas na kakayahan sa pagsipsip ng enerhiya.
Kabilang sa mga pangunahing salik sa pagpili ang inverter rated power, motor power, load inertia, kinakailangang braking torque, at braking frequency.
Ang gumaganang boltahe ng risistor ay dapat tumugma sa inverter DC bus boltahe upang matiyak ang ligtas at matatag na operasyon. Maaaring mangailangan ng iba't ibang mga configuration ng boltahe ang iba't ibang drive system, tulad ng mga 400V class inverter system, 690V industrial drive, o high-voltage na DC application hanggang 1200V.
Ang mga solusyon sa Dufew braking resistor ay idinisenyo upang suportahan ang matatag na operasyon sa ilalim ng iba't ibang kondisyon ng boltahe ng DC bus ayon sa mga kinakailangan ng aplikasyon.
Ang halaga ng paglaban ay direktang nakakaimpluwensya sa pagganap ng pagpepreno. Ang isang mas mababang halaga ng resistensya ay maaaring magbigay ng mas malakas na puwersa ng pagpepreno ngunit nagreresulta sa mas mataas na daloy ng kasalukuyang, habang ang isang mas mataas na halaga ng resistensya ay nagpapababa ng kasalukuyang stress ngunit maaaring tumaas ang oras ng pagpepreno.
Ang angkop na configuration ng paglaban ay dapat matukoy ayon sa mga detalye ng inverter braking unit, pinapahintulutang kasalukuyang braking, kinakailangang oras ng paghinto, at mga katangian ng inertia ng pagkarga.
Ang iba't ibang mga pang-industriya na application ay bumubuo ng iba't ibang antas ng regenerative energy, kaya ang resistor box ay dapat piliin ayon sa aktwal na cycle ng pagpepreno at mga kondisyon ng operating.
| Aplikasyon | Kundisyon ng Operating | Pokus sa Pagpili |
|---|---|---|
| Elevator | Madalas na acceleration at paghinto ng mga cycle | Mataas na pagiging maaasahan at paulit-ulit na kakayahan sa pagpepreno |
| Crane at Hoist | Malakas na pag-angat at pagpapababa ng mga operasyon | Mataas na overload na kapasidad at matatag na pagganap |
| Sistema ng Conveyor | Mahabang tuluy-tuloy na operasyon | Matatag na pamamahala ng thermal |
| Centrifuge | Mga kinakailangan sa mabilis na pagbabawas ng bilis | Mabilis na kakayahan sa pagsipsip ng enerhiya |
| Makinarya sa Industriya | Pasulput-sulpot na kondisyon ng pagpepreno | Tamang pagpili ng kapangyarihan at paglaban |
Ang kapaligiran sa pag-install ay nakakaapekto sa istraktura ng cabinet, disenyo ng bentilasyon, at pagganap ng thermal. Bago pumili, dapat isaalang-alang ng mga customer ang magagamit na mounting space, paraan ng pag-install, temperatura sa paligid, at mga kondisyon ng airflow.
Ang mga Dufew braking resistor box ay gumagamit ng mga praktikal na istruktura ng pag-install at mga naka-optimize na disenyo ng bentilasyon, na nagpapahintulot sa pagsasama sa mga inverter cabinet habang pinapanatili ang epektibong pag-alis ng init.
Ang mga karaniwang kahon ng risistor ay maaaring hindi palaging nakakatugon sa mga partikular na kinakailangan sa industriya. Nagbibigay ang Dufew ng mga customized na configuration batay sa halaga ng resistensya, na-rate na kapangyarihan, gumaganang boltahe, mga sukat ng enclosure, pag-aayos ng terminal, at mga kinakailangan sa proteksyon.
Sa propesyonal na kakayahan sa pagmamanupaktura, sinusuportahan ng Dufew Electric ang OEM at mga customized na braking resistor solution para sa iba't ibang inverter system at mga pang-industriyang application.
Ang mga kahon ng risistor ng Dufew braking ay maaaring itugma sa iba't ibang mga sistema ng inverter mula sa iba't ibang mga tagagawa. Maaaring magbigay ang mga customer ng impormasyon ng modelo ng inverter, at magrerekomenda si Dufew ng angkop na resistensya at pagsasaayos ng kuryente.
Para sa pagpapasadya, ang mga customer ay dapat magbigay ng modelo ng inverter, kapangyarihan ng motor, gumaganang boltahe, halaga ng resistensya, ikot ng tungkulin ng pagpepreno, at mga kinakailangan sa pag-install. Ang Dufew ay maaaring magdisenyo ng angkop na solusyon sa kahon ng risistor ayon sa mga parameter na ito.
Oo. Nagbibigay ang Dufew ng customized na braking resistor box na may adjustable resistance value, power ratings, enclosure designs, terminal configurations, at protection options para matugunan ang iba't ibang pang-industriya na application.
Ang buhay ng serbisyo ay pangunahing apektado ng dalas ng pagpepreno, mga kondisyon ng sobrang karga, temperatura ng pagpapatakbo, pagganap ng paglamig, at kapaligiran sa pag-install. Ang wastong pagpili at pamamahala ng init ay maaaring mapabuti ang pangmatagalang pagiging maaasahan.
Oo. Ang mga Dufew braking resistor box ay idinisenyo para sa mga application na nangangailangan ng paulit-ulit na acceleration at deceleration, tulad ng mga elevator, crane, conveyor, at industrial automation equipment. Dapat piliin ang rating ng kapangyarihan ayon sa ikot ng pagpepreno.
Inirerekomenda ang regular na inspeksyon upang suriin ang mga kondisyon ng bentilasyon, mga koneksyon sa terminal, akumulasyon ng alikabok, at mga palatandaan ng sobrang init. Ang wastong pagpapanatili ay nakakatulong na matiyak ang matatag na pagganap at mas mahabang buhay ng serbisyo.
Nagtatampok ang mga Dufew braking resistor box ng mga protective enclosure at maaasahang istruktura para sa mga pang-industriyang aplikasyon. Available ang mga customized na solusyon sa proteksyon para sa mga kapaligiran na may mataas na kahalumigmigan, alikabok, o mga espesyal na kondisyon sa pagpapatakbo.
Dalubhasa ang Dufew sa pang-industriyang disenyo at pagmamanupaktura ng resistor, na nagbibigay ng mga customized na solusyon sa risistor sa pagpreno, mahigpit na inspeksyon sa kalidad, at maaasahang suporta para sa mga tagagawa ng inverter, tagabuo ng kagamitan, at mga kumpanya ng automation.
Kailangan mo ng braking resistor solution para sa mga elevator, crane, industrial drive, o automation equipment?
Ibigay ang iyong modelo ng inverter, kapangyarihan ng motor, boltahe ng DC bus, at mga kinakailangan sa pagpepreno. Magrerekomenda si Dufew ng angkop na VFD braking resistor box at magbibigay ng teknikal na suporta para sa iyong proyekto.
Humiling ng quotation ngayon para sa mga customized na halaga ng resistensya, power rating, at mga disenyo ng enclosure.
