Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.
Sa panahon ng proseso ng pagpepreno ng isang variable frequency drive system, ang motor ay maaaring makabuo ng regenerative energy kapag bumababa ang bilis ng pag-ikot. Kung ang enerhiyang ito ay hindi epektibong maubos, ang DC bus boltahe ay tataas at maaaring mag-trigger ng proteksyon ng inverter.

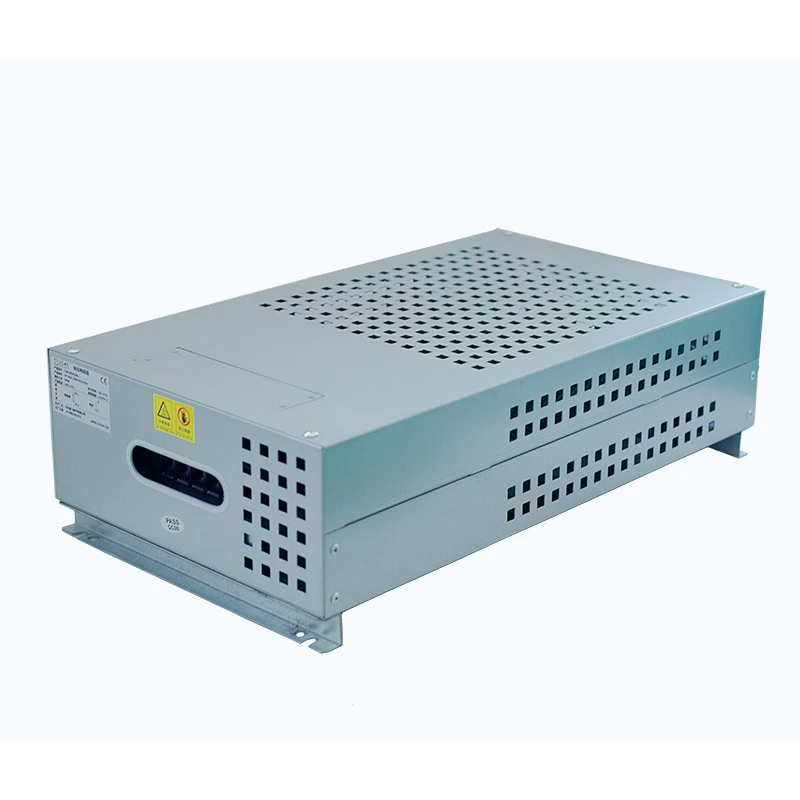

Ang Dufew Electric Braking Resistor Box ay idinisenyo upang makipagtulungan sa mga yunit ng pagpepreno upang mawala ang labis na enerhiya na ito sa pamamagitan ng mga elemento ng risistor. Ang mga panloob na corrugated resistors ay binuo ayon sa kinakailangang mga halaga ng kapangyarihan at paglaban, habang ang metal enclosure ay nagbibigay ng mekanikal na proteksyon at nagpapabuti sa pagwawaldas ng init.
Pinagsasama ng pinagsamang disenyo ang mga elemento ng risistor, mga terminal ng koneksyon, at mga bahagi ng proteksyon sa temperatura sa isang kumpletong yunit, na nagpapasimple sa pag-install at pagpapabuti ng pagiging maaasahan ng system sa mga pang-industriyang aplikasyon.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Kapangyarihan | 1kW-30kW |
| Gumagana Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω-1kΩ |
| Pagpaparaya sa Paglaban | ±3%, ±5%, ±10% |
| Marka ng Proteksyon | IP20 / IP23 (Nako-customize) |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan | GB-5792 |
Ang mga panloob na elemento ng corrugated resistor ay propesyonal na inayos at naayos sa loob ng enclosure upang magbigay ng matatag na pagganap ng kuryente. Pinapasimple ng pinagsamang disenyo ang pag-install at inaalis ang pangangailangan para sa karagdagang pagpupulong ng risistor sa site ng customer.
Ang enclosure ay gumagamit ng mga pagbubukas ng bentilasyon at na-optimize na panloob na espasyo upang mapabuti ang sirkulasyon ng daloy ng hangin. Sa mga maikling panahon na high-power braking cycle, ang istraktura ay nagbibigay ng sapat na kapasidad ng pag-imbak ng init at tumutulong sa mabilis na pagpapalabas ng naipon na init.
Ang switch ng proteksyon sa temperatura ay naka-install malapit sa mga bahagi ng pag-init. Kapag lumampas ang panloob na temperatura sa preset na halaga ng kaligtasan, dinidiskonekta ng sistema ng proteksyon ang circuit upang mabawasan ang panganib ng sobrang init.
Ang resistor box ay sumusuporta sa iba't ibang paraan ng pag-install, kabilang ang floor mounting at equipment platform installation. Pinapadali ng mga karaniwang mounting hole ang pagsasama sa mga pang-industriyang control system.
- Idinisenyo para sa VFD braking application: Tumutugma sa mga karaniwang inverter braking system upang epektibong pangasiwaan ang regenerative energy.
- Matatag na overvoltage na proteksyon: Nagwawaldas ng labis na enerhiya na nabuo sa panahon ng deceleration ng motor at mga emergency na paghinto.
- Malakas na pulse overload na kakayahan: Angkop para sa madalas na acceleration, braking, at intermittent high-power operation.
- Modular na pagsasaayos ng risistor: Sinusuportahan ang na-customize na mga kumbinasyon ng kapangyarihan at paglaban ayon sa mga kondisyon ng operating.
- Pinagsamang disenyo ng proteksyon: May kasamang mga terminal ng koneksyon at mga bahagi ng proteksyon sa temperatura para sa mas ligtas na operasyon.
- Maaasahang pagganap sa industriya: Angkop para sa heavy-duty na kagamitan na tumatakbo sa ilalim ng tuluy-tuloy na mga ikot ng pagpepreno.
Ang mga solusyon sa Dufew braking resistor ay angkop para sa mga kagamitang pang-industriya na nangangailangan ng kontroladong pag-aalis ng enerhiya sa panahon ng pagbabawas ng bilis, paghinto, o mga pagbabago sa dinamikong pagkarga. Karaniwang isinasama ang mga ito sa mga sistema ng pag-aangat, kagamitan sa paghawak ng materyal, makinarya sa industriya, mga sistema ng pagsubok sa power electronics, at mga aplikasyon ng nababagong enerhiya.
Para sa mga elevator, tower crane, hoists, lifting platform, at winch, ang resistor ay sumisipsip ng regenerative energy na nalilikha sa panahon ng pagbaba at pagbabawas ng bilis, na tumutulong sa drive system na mapanatili ang stable na operasyon sa panahon ng madalas na start-stop at load-changing cycle.
Ang mga belt conveyor, stacker reclaimer, at mabibigat na kagamitan sa transportasyon ay kadalasang nangangailangan ng kontroladong pagpepreno kapag humahawak ng malalaki o gumagalaw na load. Ang solusyon ng risistor ay nakakatulong na mawala ang pagbabagong-buhay na enerhiya at sumusuporta sa maaasahang pagbabawas ng bilis sa patuloy na mga operasyon sa paghawak ng materyal.
Ang mga rolling mill, centrifuges, injection molding machine, CNC equipment, at iba pang makinang pinapaandar ng motor ay maaaring makabuo ng malaking regenerative energy sa panahon ng mabilis na pagbabago ng bilis. Ang wastong na-configure na braking resistance ay nakakatulong na mapabuti ang pagpapahinto ng performance at protektahan ang nauugnay na drive system.
Ang solusyon ay maaari ding isama sa mga high-power load testing system at electrical equipment aging test platform, kung saan ang kinokontrol na resistensya ay kinakailangan upang gayahin ang mga operating load at suriin ang performance ng kagamitan sa ilalim ng tinukoy na mga kondisyon.
Ang mga wind power converter, rail transit traction system, at kagamitan sa pamamahala ng enerhiya ay maaaring mangailangan ng maaasahang pagkawala ng enerhiya sa panahon ng pagpepreno, pagsasaayos, o lumilipas na mga kondisyon ng pagpapatakbo. Maaaring itugma ang mga customized na configuration ng resistensya sa mga kinakailangan sa boltahe, kapangyarihan, at duty cycle ng mga system na ito.
| Item ng Pagganap | Kondisyon ng Pagsubok | Kinakailangan |
|---|---|---|
| Lakas ng Dielectric | 2500VAC, 50Hz/60S | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10 beses na na-rate ang kapangyarihan, 5S | Walang nakikitang pinsala |
| Mag-load ng Buhay | Paikot na operasyon | >9000h |
| Damp Heat Test | 40℃±2℃, 90%-95%RH, 100h | △R≤±(1%R+0.05Ω) |
| Temperatura na Pagbibisikleta | -55℃/55℃/155℃ pagbibisikleta | △R≤±(2%R+0.05Ω) |
| Panlaban sa init | 350℃/2h | Walang halatang pinsala |
| Temperatura Coefficient | Na-rate na kondisyon ng pagkarga | <300 ppm/℃ |
| Item ng Pagganap | Kondisyon ng Pagsubok | Kinakailangan |
|---|---|---|
| Lakas ng Terminal | 45N/30S | Walang pagkaluwag o pinsala |
| Paglaban sa Panginginig ng boses | 5-200Hz, 1g | Walang pinsala sa istruktura |
| Paghihinang Heat Resistance | 350±5℃, 3S | Walang nakikitang pinsala |
| Solderability | 235±5℃, 5S | Saklaw ng panghinang >95% |
Nagbibigay ang Dufew ng customized na braking resistor solution ayon sa mga detalye ng inverter, mga kondisyon sa pagpapatakbo, at mga kinakailangan sa pag-install. Maaaring i-adjust ang mga configuration para sa na-rate na power, resistance value, boltahe, mga sukat ng enclosure, protection grade, installation structure, terminal arrangement, at resistor element type.
Ang parehong enclosure platform ay maaaring tumanggap ng iba't ibang elemento ng resistor, kabilang ang mga corrugated, aluminum housed, at tubular na mga uri, na nagpapahintulot sa configuration na maitugma sa kinakailangang kapasidad ng kuryente, thermal condition, at application environment.
Pinagsasama ng Dufew Electric ang pagpupulong ng elemento ng resistor, paggawa ng enclosure, pagsubok sa kuryente, at panghuling inspeksyon sa loob ng isang standardized na proseso ng produksyon. Ang bawat yugto ay kinokontrol upang mapanatili ang pare-parehong pagganap ng elektrikal, mekanikal na kalidad, at pagiging maaasahan ng paghahatid para sa mga customized na pang-industriyang aplikasyon.
Ang proseso ng pagmamanupaktura ay sinusuportahan ng isang propesyonal na electrical component workshop, standardized assembly procedures, kumpletong performance testing, customized production capability, at export-standard na packaging. Ang mga kakayahang ito ay nagpapahintulot sa Dufew na pamahalaan ang mga proyekto mula sa pagsasaayos ng risistor hanggang sa natapos na paghahatid ng cabinet.
Pinipili ng Dufew ang mga paraan ng pag-iimpake ayon sa mga sukat ng produkto, bigat, at mga kinakailangan sa transportasyon, gamit ang secure na panloob na pag-aayos at mga istrukturang proteksiyon upang mabawasan ang panganib ng epekto habang hinahawakan. Ang packaging ay angkop para sa mga internasyonal na pagpapadala pati na rin ang maramihang mga order at pasadyang mga proyektong pang-industriya.
| Item ng Paghahambing | Braking Resistor Box | Load Resistor / Indibidwal na Resistor |
|---|---|---|
| Layunin ng Aplikasyon | Idinisenyo para sa inverter regenerative braking at DC bus voltage control | Pangunahing ginagamit para sa pangkalahatang pagsusuri sa pagkarga o mga independiyenteng aplikasyon |
| Pangangasiwa ng Enerhiya | Na-optimize para sa panandaliang high-power braking pulse | Karaniwang idinisenyo para sa tuluy-tuloy na pagwawaldas ng kuryente |
| Pagsasama ng System | Kumpletong pagpupulong na may mga bahagi ng enclosure at proteksyon | Nangangailangan ng karagdagang disenyo ng pag-install at proteksyon |
| Proteksyon sa Temperatura | Built-in na pagsubaybay sa temperatura at proteksyon sa kaligtasan | Ang proteksyon ay nakasalalay sa panlabas na disenyo ng system |
| Industrial adaptability | Angkop para sa mga elevator, crane, at heavy-duty drive system | Mas angkop para sa mga karaniwang kapaligiran sa pagsubok |
Ang Dufew Electric ay sumusunod sa mahigpit na mga pamamaraan sa pamamahala ng kalidad upang matiyak ang pagiging maaasahan at pagkakapare-pareho ng produkto.
Saklaw ng kontrol sa kalidad:
- Papasok na inspeksyon ng materyal
- Pagsubaybay sa proseso ng produksyon
- Pagsubok sa pagganap ng elektrikal
- Panghuling inspeksyon ng produkto
Available ang mga certificate at test report ayon sa mga kinakailangan ng customer.
Ang isang braking resistor ay sumisipsip ng regenerative energy na nabuo kapag ang isang motor ay humihinto o huminto. Ginagawa nitong init ang sobrang elektrikal na enerhiya, na tumutulong na maiwasan ang mga overvoltage ng DC bus at pagpapabuti ng pagiging maaasahan ng inverter.
Ang karaniwang antas ng proteksyon ay IP20 o IP23. Maaaring i-customize ang mas mataas na antas ng proteksyon ayon sa mga kondisyon ng pag-install, tulad ng mga panlabas na kapaligiran o mga pang-industriyang lugar na may alikabok at kahalumigmigan.
Oo. Ang istruktura ng enclosure ay maaaring i-configure gamit ang iba't ibang elemento ng risistor, kabilang ang mga corrugated resistors, aluminum housed resistors, at tubular resistors, depende sa kinakailangang aplikasyon.
Oo. Maaaring ikonekta ang maramihang mga unit nang magkatulad kapag ang na-rate na kapangyarihan, halaga ng resistensya, at mga kondisyon ng pag-install ay maayos na naitugma upang matiyak ang balanseng pagbabahagi ng load at maaasahang pagkawala ng init.
Kinokontrol ng Dufew ang kalidad sa pamamagitan ng inspeksyon ng materyal, mga standardized na proseso ng pagmamanupaktura, pagsusuri sa kuryente, at panghuling inspeksyon upang matiyak ang matatag na pagganap ng produkto para sa mga pang-industriyang aplikasyon.
