Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

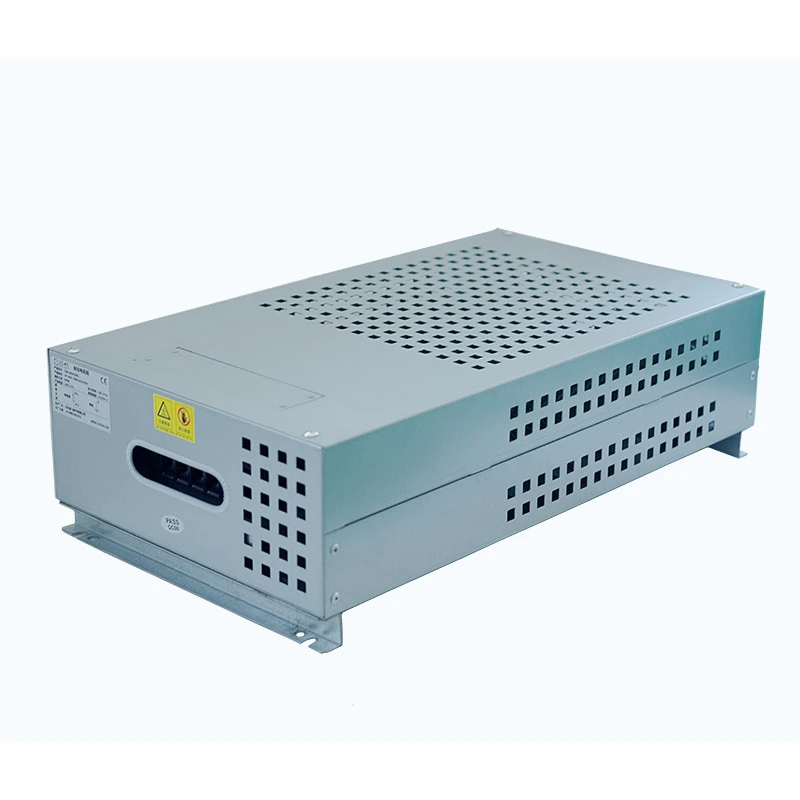

Ang DUFEW Corrugated Resistor Box ay isang high-power resistor assembly na nagsasama ng maraming elemento ng corrugated resistor sa pamamagitan ng serye at parallel na pamamaraan ng koneksyon at inaayos ang mga ito sa loob ng isang propesyonal na enclosure. Ito ay espesyal na binuo upang malampasan ang limitasyon ng kapangyarihan ng mga indibidwal na resistors at magbigay ng matatag na pagganap ng pagsipsip ng enerhiya para sa mga de-koryenteng sistema na may mataas na kapangyarihan.
Sinusuportahan ng kahon ng risistor ang pinakamataas na rating ng kapangyarihan na 30KW, mga halaga ng paglaban mula 0.01Ω hanggang 1KΩ, at mga opsyon sa katumpakan ng paglaban na ±3%, ±5%, at ±10%. Kasama sa panloob na istraktura ang isang high-current terminal block at temperature protection switch, habang ang enclosure protection grade ay maaaring i-customize ayon sa iba't ibang mga kinakailangan sa aplikasyon.
Bilang isang makaranasang manufacturer at supplier sa China, ang DUFEW ay nagbibigay ng mga customized na solusyon para sa mga braking system, variable frequency drive, industrial automation equipment, elevator, crane, rolling mill, at iba pang mga application na nangangailangan ng mahusay na pagkawala ng enerhiya.
Ang panloob na istraktura ng Corrugated Resistor Box ay binubuo ng maramihang mga elemento ng corrugated resistor na nakaayos sa pamamagitan ng serye at parallel na mga circuit at ligtas na naka-mount sa loob ng isang espesyal na idinisenyong enclosure. Ang modular configuration na ito ay nagpapabuti sa kapasidad ng kuryente habang pinapanatili ang matatag na pagganap ng kuryente at maginhawang pagpapanatili.
Ang enclosure ay ginawa mula sa aluminum-zinc coated steel sheet, na nagbibigay ng mahusay na corrosion resistance, mechanical strength, at heat dissipation capability. Ang pinagsama-samang istraktura ng bentilasyon ay nakakatulong na ma-optimize ang daloy ng hangin at mapanatili ang matatag na temperatura sa patuloy na operasyon.
Ang isang high-current na terminal block ay naka-install sa loob ng resistor box upang gawing simple ang mga panlabas na koneksyon sa kuryente. Awtomatikong dinidiskonekta ng built-in na switch sa proteksyon ng temperatura ang circuit kapag ang panloob na temperatura ay lumampas sa preset na limitasyon sa kaligtasan, na pumipigil sa sobrang pag-init na pinsala.
Ayon sa mga kinakailangan ng customer, ang DUFEW ay maaaring magbigay ng opsyonal na mga cooling fan, independiyenteng kontrol ng grupo ng risistor, at mga naka-customize na antas ng proteksyon. Ang produkto ay idinisenyo ayon sa pamantayan ng GB-5792 at angkop para sa hinihingi na mga pang-industriyang kapaligiran.
Halimbawa: CRB 10KW 13.6R J
| Code | Paglalarawan |
|---|---|
| CRB | Corrugated Resistor Box / Braking Resistor Box |
| 10KW | Na-rate na Kapangyarihan |
| 13.6R | Na-rate na Paglaban |
| J | Pagpaparaya sa Paglaban (K=10%, J=5%, H=3%) |
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 1KW-30KW |
| Gumagana Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω---1KΩ |
| Pagpaparaya sa Paglaban | ±3/±5/±10 |
| Marka ng Proteksyon | IP20/IP23 |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL 94V-2 |
| Karaniwang Pagsunod | GB-5792 |
Nagbibigay ang DUFEW ng mga customized na solusyon sa Corrugated Resistor Box batay sa iba't ibang kondisyon sa pagpapatakbo ng industriya. Ang mga customer ay maaaring pumili ng angkop na mga rating ng kuryente, mga halaga ng paglaban, mga paraan ng paglamig, mga antas ng proteksyon, at mga pagsasaayos ng panloob na circuit ayon sa kanilang mga kinakailangan sa system.
Ang modular na disenyo ay nagbibigay-daan sa maraming unit ng risistor na pagsamahin sa iba't ibang antas ng kapangyarihan, na ginagawang angkop ang produkto para sa mga application na may mataas na enerhiya sa pagpepreno, madalas na acceleration at deceleration, at tuluy-tuloy na operasyon ng tungkulin.
Kasama sa mga pagpipilian sa pagpapasadya ang:
- Customized na rate ng kapangyarihan
- Customized na halaga ng paglaban
- Multi-grupo risistor circuit disenyo
- Karagdagang pag-install ng cooling fan
- Customized na istraktura ng enclosure
- Produksyon ng OEM ayon sa mga guhit ng customer
Ang Corrugated Resistor Box ay sumisipsip ng regenerative energy na nabuo sa panahon ng deceleration ng motor at tumutulong na maiwasan ang DC bus overvoltage faults.
Idinisenyo para sa madalas na pagpapatakbo ng pagpepreno sa mga crane, hoisting equipment, at material handling system.
Nagbibigay ng matatag na pagganap ng pagpepreno para sa mga high-power na motor na tumatakbo sa ilalim ng tuluy-tuloy na mga kondisyon ng pagkarga.
Angkop para sa mga elevator system na nangangailangan ng madalas na acceleration, deceleration, at kontrol sa pagkonsumo ng enerhiya.
Ginamit bilang isang maaasahang bahagi ng high-power load para sa mga electrical testing at energy dissipation applications.
Ang DUFEW Corrugated Resistor Box ay gumagamit ng modular internal resistor structure. Ang maramihang mga elemento ng risistor ay nahahati sa mga independiyenteng grupo at konektado sa pamamagitan ng magkahiwalay na mga circuit, na nagbibigay-daan sa mas madaling pagpapanatili at pagbabawas ng mga gastos sa pagpapalit.
Kapag nabigo ang isang grupo ng risistor, kailangan lamang ng mga technician na palitan ang nasirang module sa halip na palitan ang buong kahon ng risistor. Ang disenyo na ito ay makabuluhang nagpapabuti sa pagkakaroon ng kagamitan at binabawasan ang pangmatagalang gastos sa pagpapanatili.
Ang mga panloob na elemento ng risistor ay nahahati sa magkakahiwalay na mga circuit. Ang isang solong nasira na seksyon ay maaaring mapalitan nang nakapag-iisa nang hindi naaapektuhan ang pagpapatakbo ng iba pang mga grupo ng risistor.
Ang naka-mount na high-current terminal block sa harap ay nagbibigay ng sentralisadong at organisadong mga kable. Madaling ikonekta at madiskonekta ang malalaking kable ng kuryente sa panahon ng pag-install, pagsisiyasat, at pagpapanatili.
Awtomatikong dinidiskonekta ng standard na switch ng proteksyon sa temperatura ang circuit kapag nangyari ang mga abnormal na kondisyon ng temperatura, na pumipigil sa pagkasira ng resistor na dulot ng sobrang pag-init sa panahon ng hindi nag-aalaga na operasyon.
Ang DUFEW Corrugated Resistor Box ay espesyal na idinisenyo para sa heavy-duty na kagamitan na nangangailangan ng madalas na pagpepreno, mataas na pagsipsip ng enerhiya, at mahabang tuluy-tuloy na operasyon.
Ito ay angkop para sa mga pang-industriya na aplikasyon tulad ng mga rolling mill, port crane, at heavy-duty na elevator, kung saan ang mga resistor ng braking ay kailangang makatiis ng paulit-ulit na mga siklo ng paglabas ng enerhiya.
Angkop para sa mga kagamitan na may madalas na mga kondisyon ng feedback ng enerhiya, kabilang ang mga rolling mill, port machinery, at heavy-load na elevator. Ang cyclic na buhay ng serbisyo ay maaaring lumampas sa 9000 na oras sa ilalim ng tinukoy na mga kondisyon ng operating.
Para sa mga application na may mataas na kapangyarihan o mga kapaligirang may mataas na temperatura, maaaring mag-install ng mga cooling fan upang mapabuti ang kahusayan sa pag-alis ng init at mapanatili ang matatag na operasyon.
Ang mga unipormeng dimensyon ng enclosure ay nagbibigay-daan sa maramihang mga resistor box na magkasabay na mai-install, na nagbibigay ng maayos na solusyon sa layout para sa malalaking sistema ng pagsubok at kumpletong kagamitan sa pagkontrol ng kuryente.
Ang elemento ng risistor ay ginawa mula sa constantan o nickel-chromium alloy strips na nabuo sa isang corrugated na istraktura. Binabawasan ng disenyong ito ang parasitic inductance at pinapabuti ang performance ng pagtugon, na ginagawa itong angkop para sa high-frequency pulse braking at hinihingi ang mga pang-industriyang aplikasyon.
Ang tumaas na lugar sa ibabaw ng corrugated strip ay nagpapahusay ng kahusayan sa pag-alis ng init, habang pinapanatili ang koepisyent ng temperatura na ≤300 ppm/℃ para sa matatag na pagganap ng paglaban sa panahon ng operasyon.
Kabilang sa mga pangunahing bentahe ang mababang-inductance na mga katangian, mahusay na thermal stability, mahusay na pag-alis ng init, at maaasahang pagganap sa ilalim ng madalas na mga kondisyon ng paglo-load ng pulso.
Ang enclosure ay ginawa mula sa aluminum-zinc coated steel sheet, na nagbibigay ng malakas na corrosion resistance at proteksyon sa oksihenasyon para sa mga pang-industriyang kapaligiran. Ang precision bending, mga proseso ng welding, at na-optimize na mga channel ng bentilasyon ay nagpapabuti sa parehong structural strength at airflow efficiency.
Kabilang sa mga pangunahing bentahe ang corrosion resistance, mekanikal na tibay, pinabuting thermal management, at adaptability sa hinihinging kondisyon sa pagtatrabaho.
Ang mga high-temperature na ceramic o mica support ay ginagamit para i-secure ang corrugated resistor elements habang nagbibigay ng electrical isolation sa pagitan ng mga heating component at ng enclosure. Ang istraktura ng pagkakabukod ay nagpapanatili ng maaasahang pagganap sa ilalim ng mga kondisyon ng thermal hanggang sa 350 ℃.
Kabilang sa mga pangunahing bentahe ang mataas na temperatura, matatag na pagkakabukod ng kuryente, pinahusay na kaligtasan, at mahabang buhay ng serbisyo sa ilalim ng tuluy-tuloy na thermal stress.
Ang risistor box ay gumagamit ng high-current copper busbar terminal structure na idinisenyo para sa maaasahang koneksyon sa mga high-power na application. Ang multi-circuit na disenyo ng mga kable ay nakakatulong na ayusin ang mga koneksyon sa cable, bawasan ang pagbuo ng init, at pagbutihin ang katatagan ng kuryente.
Kabilang sa mga pangunahing bentahe ang mataas na kasalukuyang kakayahang magdala, maginhawang pag-install, matatag na koneksyon sa kuryente, at pagiging angkop para sa malalaking sistema ng kuryente.
Kasama sa mga opsyonal na configuration ang mga switch ng proteksyon sa temperatura at axial cooling fan. Ang switch ng temperatura ay nagbibigay ng karagdagang kaligtasan sa pamamagitan ng pagdiskonekta sa circuit kapag nangyari ang mga abnormal na kondisyon ng temperatura, habang ang sapilitang paglamig ng hangin ay nakakatulong na bawasan ang pagtaas ng temperatura at pahusayin ang patuloy na kakayahan sa pagpapatakbo sa mga nakapaloob na installation.
| Pagganap ng Elektrisidad | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Dielectric | 2500VAC/50Hz/60S | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | Insulation resistance ≥100MΩ |
| Short-Time Overload | 10 beses na na-rate ang kapangyarihan para sa 5S | Walang nakikitang pinsala |
| Long-Term Load Life | Paikot na operasyon (Discharge 10S, Interval 90S) | Higit sa 9000h |
| Steady-State Damp Heat | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0.05Ω） |
| Mabilis na Pagbabago ng Temperatura | -55 ℃, 55 ℃, 155 ℃ bawat isa sa loob ng 15 minuto, 5 cycle | △R≤±（2%R+0.05Ω） |
| Panlaban sa init | 350℃/2h | Walang halatang pagkawalan ng kulay o pinsala |
| Temperatura Coefficient | Paghahambing sa pagitan ng rated load resistance at static resistance | Mas mababa sa 300 ppm/℃ |
| Flame Retardancy | 10 beses na na-rate ang kapangyarihan sa loob ng 5 minuto | Pulang liwanag ngunit walang apoy |
| Pagganap ng Mekanikal | Mga Kondisyon sa Pagsubok | Pagganap |
|---|---|---|
| Lakas ng Terminal | 45N/30S | Walang lumuluwag o nakikitang pinsala |
| Paglaban sa Panginginig ng boses | 5-200Hz, 1g, 98m/S² | Walang nakikitang pinsala sa istruktura |
| Paghihinang Heat Resistance | Lead terminal na nahuhulog sa 350±5℃ solder para sa 3S | △R≤±（1%R+0.05Ω） Walang nakikitang panlabas na pinsala, malinaw na pagmamarka |
| Solderability | Terminal sa ilalim ng tubig sa 235±5℃ solder para sa 5S | Solder coverage sa terminal surface ≥95% |
Ang pagpili ng angkop na solusyon sa risistor ng pagpepreno ay mahalaga para sa pagpapabuti ng katatagan ng system, kaligtasan, at kahusayan sa pagpapanatili. Kung ikukumpara sa mga indibidwal na aluminum housed resistors, tubular resistors, o standalone resistor elements, ang DUFEW ay nagbibigay ng mas pinagsama-samang disenyo na may pinahusay na proteksyon, thermal management, at mas madaling pag-install para sa mga industrial power application.
| Paghahambing na Dimensyon | Corrugated Resistor Box | Tradisyonal na Single Aluminum Housing / Tubular / Independent Resistor |
|---|---|---|
| Power Handling Capability | Maaaring pagsamahin ang maraming elemento ng corrugated resistor sa pamamagitan ng mga serye at parallel na circuit, na nagpapahintulot sa isang enclosure na makamit ang hanggang 30KW na kapasidad ng kuryente habang nagbibigay ng pinag-isang proteksyon at pamamahala ng koneksyon. | Ang mga indibidwal na resistor ay karaniwang may limitadong kakayahan sa kapangyarihan. Ang maramihang mga unit ay nangangailangan ng karagdagang kumbinasyon, mga kable, at mga istruktura ng proteksyon, na nagpapataas ng pagiging kumplikado ng pag-install. |
| High-Frequency Performance | Ang istraktura ng corrugated alloy strip ay nagbibigay ng mababang-inductance na mga katangian, na tumutulong na mabawasan ang mga spike ng boltahe, electromagnetic interference, at kawalang-tatag sa panahon ng high-frequency braking operations. | Ang mga tradisyunal na istruktura ng resistor ay maaaring makabuo ng mas mataas na parasitic inductance, na maaaring makaapekto sa pagganap sa mga application na may mabilis na paglipat o mga kondisyon ng pulse braking. |
| Proteksyon at Kaligtasan | Pinoprotektahan ng pinagsamang metal enclosure ang mga panloob na elemento ng pag-init mula sa alikabok, kahalumigmigan, at hindi sinasadyang pagkakadikit. Maaaring i-customize ang mga grado ng proteksyon ayon sa mga kinakailangan sa aplikasyon. | Ang mga nakalantad na elemento ng risistor ay nagbibigay ng limitadong proteksyon sa kapaligiran at maaaring mangailangan ng karagdagang mga pabalat sa kaligtasan o mga bahagi ng proteksyon. |
| Pamamahala ng Thermal | Ang panloob na istraktura ng daloy ng hangin at na-optimize na pag-aayos ng risistor ay nagpapabuti sa pamamahagi ng init at binabawasan ang lokal na akumulasyon ng temperatura sa patuloy na operasyon. | Maramihang independiyenteng mga resistor na naka-install nang magkasama ay maaaring kulang sa epektibong airflow na organisasyon, na nagpapataas ng panganib ng hindi pantay na pag-init at pinabilis na pagtanda. |
| Kaginhawaan sa Pagpapanatili | Ang modular na panloob na istraktura ay nagbibigay-daan sa mas madaling inspeksyon at pagpapalit. Pinapasimple ng pinagsamang mga terminal at mga bahagi ng proteksyon sa temperatura ang mga pamamaraan sa pagpapanatili. | Ang mga hiwalay na instalasyon ng risistor ay karaniwang nangangailangan ng mas kumplikadong mga kable at mga proseso ng pagpapalit ng bahagi nang walang sentralisadong proteksyon at pagsubaybay. |
A: Ang solusyon na ito ay angkop kapag ang application ay nangangailangan ng mas mataas na kapasidad ng kuryente, pinagsamang proteksyon sa enclosure, o mas maginhawang pagpapanatili kaysa sa isang risistor ay maaaring magbigay. Karaniwang ginagamit ito sa mga variable frequency drive system, crane, elevator, rolling mill, at iba pang kagamitang pang-industriya na may madalas na kinakailangan sa pagpreno.
A: Patuloy na sinusubaybayan ng built-in na temperature protection switch ang operating temperature. Kapag lumampas ang temperatura sa preset na limitasyon sa kaligtasan, dinidiskonekta ng device ng proteksyon ang circuit upang mabawasan ang mga panganib sa sobrang init at protektahan ang resistor system.
A: Oo. Para sa mga application na kinasasangkutan ng mataas na power output, madalas na pag-ikot ng pagpepreno, o limitadong kondisyon ng bentilasyon, maaaring mag-install ng opsyonal na cooling fan system upang mapabuti ang pag-alis ng init at mapanatili ang stable na operasyon.
A: Oo. Ang mga panloob na elemento ng risistor ay maaaring i-configure sa maramihang mga independiyenteng grupo ayon sa mga kinakailangan sa aplikasyon. Nagbibigay-daan ito sa flexible load adjustment, mas madaling fault isolation, at pinahusay na pagiging maaasahan ng system.
A: Sinusuportahan ng mga karaniwang configuration ang power rating mula 1KW hanggang 30KW. Para sa mga application na nangangailangan ng iba't ibang antas ng kapangyarihan, maaaring bumuo ang DUFEW ng mga customized na solusyon batay sa mga kondisyon ng operating at teknikal na mga detalye.
A: Maaaring i-customize ang mga halaga ng paglaban ayon sa mga kinakailangan ng system. Kasama sa mga karaniwang opsyon ang iba't ibang hanay ng paglaban at pagpapaubaya na ±3%, ±5%, at ±10%, depende sa electrical application.
A: Ito ay malawakang ginagamit sa mga application na pang-industriya na drive at kontrol ng enerhiya, kabilang ang mga variable frequency drive, crane, port machinery, elevator, rolling mill, automation equipment, at electrical testing system. Ito ay partikular na angkop para sa mga application na nangangailangan ng paulit-ulit na pagpepreno, pagkawala ng enerhiya, at matatag na pagganap ng thermal.
A: Oo. Sinusuportahan ng DUFEW ang mga customized na disenyo ayon sa mga kinakailangan ng customer, kabilang ang power rating, resistance value, enclosure structure, protection level, cooling method, at internal circuit configuration. Maaaring magbigay ang mga customer ng mga detalye ng aplikasyon o mga teknikal na guhit, at ang mga inhinyero ng DUFEW ay bubuo ng angkop na solusyon batay sa aktwal na mga kundisyon sa pagpapatakbo.
