Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

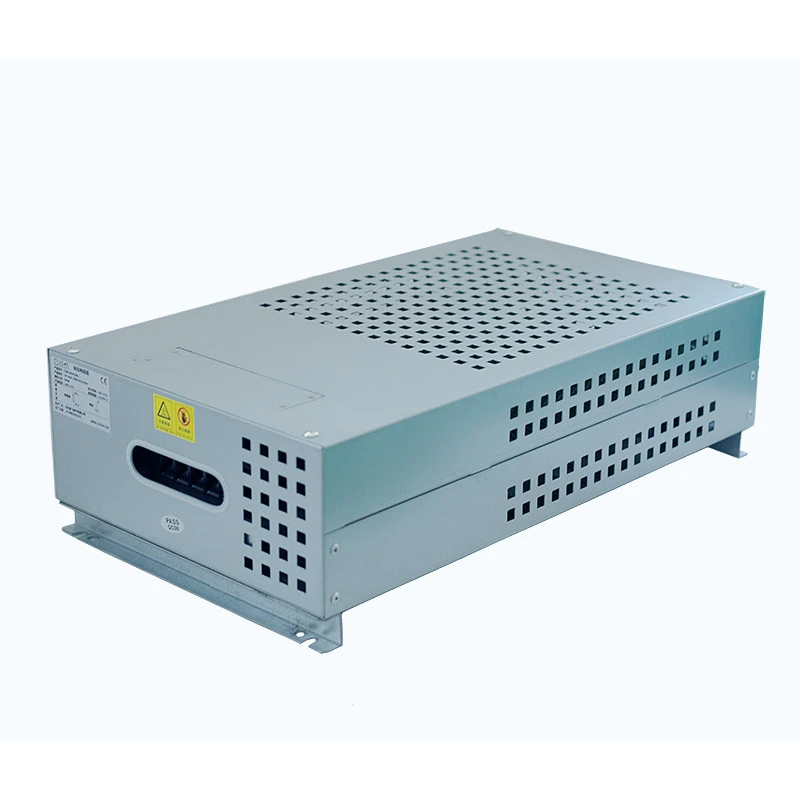

Pinagsasama ng Dufew High Power Resistor Box ang maraming elemento ng corrugated resistor sa isang compact na metal na enclosure upang matugunan ang mga kinakailangan sa high-power na pag-alis ng enerhiya.
Ang mga yunit ng risistor ay maaaring konektado sa serye o parallel ayon sa iba't ibang mga kinakailangan sa kapangyarihan at paglaban. Ang enclosure ay gawa sa aluminum-zinc coated steel plate na may pinagsamang mga terminal at mga temperature protection device para sa ligtas at maginhawang pag-install.
Sa mga nako-customize na detalye at maramihang mga cooling configuration, ang produktong ito ay angkop para sa mga inverter braking system, pang-industriya na kagamitan sa pagsubok, mga application ng pag-iimbak ng enerhiya, at malalaking sistema ng pagmamaneho.
| Parameter | Pagtutukoy |
|---|---|
| Saklaw ng Kapangyarihan | 1kW-30kW |
| Gumagana Boltahe | ≤1200V |
| Saklaw ng Paglaban | 0.01Ω-1kΩ |
| Pagpaparaya sa Paglaban | ±3% / ±5% / ±10% |
| Marka ng Proteksyon | IP20 / IP23 |
| Temperatura Coefficient | ≤300 ppm/℃ |
| Flame Retardant Grade | UL94V-2 |
| Pamantayan | GB-5792 |
Halimbawa: CRB 10KW 13.6R J
| Code | Paglalarawan |
|---|---|
| CRB | High Power Resistor Box |
| 10KW | Na-rate na Kapangyarihan |
| 13.6R | Na-rate na Paglaban |
| J | Pagpaparaya sa Paglaban (K=10%, J=5%, H=3%) |
Ang pagpili ng tamang High Power Resistor Box ay depende sa mga kinakailangan sa kuryente, mga kondisyon ng operating, at kapaligiran sa pag-install. Kabilang sa mga pangunahing salik sa pagpili ang:
Piliin ang angkop na kapasidad ng kuryente ayon sa mga kinakailangan sa pagkonsumo ng enerhiya, kondisyon ng pagkarga, at mga ikot ng pagpapatakbo.
Ang halaga ng paglaban ay dapat tumugma sa boltahe ng system, kasalukuyang mga kinakailangan, at mga kondisyon ng aplikasyon upang matiyak ang matatag na pag-aalis ng enerhiya.
Isaalang-alang ang tagal ng pagpapatakbo, espasyo sa pag-install, at mga kundisyon ng pag-aalis ng init upang pumili ng angkop na configuration ng paglamig.
Ang iba't ibang mga application ay maaaring mangailangan ng iba't ibang mga istruktura ng enclosure, mga antas ng proteksyon, at mga mekanikal na disenyo.
Isaalang-alang ang mga paraan ng koneksyon, mga kinakailangan sa pag-mount, mga function ng proteksyon, at mga kondisyon ng pagsasama ng system upang matiyak na ang kahon ng risistor ay tumutugma sa kumpletong sistema ng kagamitan.
Dinisenyo para sa mga application na pang-industriya na may mataas na kapangyarihan, maaaring i-configure ang resistor system upang matugunan ang iba't ibang mga kinakailangan sa pagpapatakbo, kabilang ang pagpepreno ng inverter, pagsubok sa discharge ng pag-imbak ng enerhiya, mga pagsubok sa pagtanda ng kagamitang pang-industriya, at mga simulate na application ng pagkarga ng kuryente.
Ang mga panloob na circuit ng risistor ay maaaring hatiin sa maraming independiyenteng mga sanga ng kuryente, na nagpapahintulot sa system na umangkop sa iba't ibang mga kondisyon ng operating tulad ng mababang-load na pag-commissioning, na-rate na pagpapatakbo ng kuryente, at panandaliang pagsubok sa labis na karga.
Ang nababaluktot na pagsasaayos na ito ay nagpapabuti sa kakayahang umangkop ng kagamitan, pinapasimple ang mga proseso ng pagsubok, at binabawasan ang pangangailangan para sa maraming solusyon sa risistor para sa iba't ibang mga aplikasyon.
Sinusuportahan ng istruktura ng enclosure ang iba't ibang elemento ng risistor ayon sa mga partikular na kinakailangan sa aplikasyon, kabilang ang mga corrugated resistors, aluminum housed resistors, at tubular resistor elements.
Maaaring pumili ng iba't ibang configuration para sa malinis na mga lugar ng produksyon, maalikabok na kapaligiran, mamantika na pang-industriya na lugar, at iba pang hinihingi na mga kondisyon sa pagtatrabaho upang makamit ang maaasahang pagganap.
Ang panloob na enclosure ay gumagamit ng isang independiyenteng disenyo ng cooling chamber, na nagbibigay ng mga dedikadong airflow channel para sa iba't ibang grupo ng risistor. Nakakatulong ang istrukturang ito na bawasan ang akumulasyon ng init sa pagitan ng mga circuit at pinapabuti ang pangkalahatang thermal stability sa panahon ng operasyon.
Maraming axial fan ang nagbibigay ng direksiyon na daloy ng hangin sa mga elemento ng pag-init, na nagpapahusay sa kahusayan sa pag-alis ng init sa patuloy na pagpapatakbo ng mataas na kapangyarihan.
Ang naka-optimize na disenyo ng bentilasyon ay nakakatulong na mapanatili ang matatag na pagganap ng temperatura para sa mga pangmatagalang aplikasyon, kabilang ang 24-oras na mga kondisyon ng pagsubok sa mabigat na pagkarga.
Ang bawat sangay ng kuryente ay nilagyan ng mga independiyenteng pagsubaybay sa temperatura at mga switch ng proteksyon, na nagpapahintulot sa mga abnormal na kondisyon na matukoy at makontrol nang mabilis sa panahon ng operasyon.
Ang disenyong ito ay nagbibigay ng:
- Indibidwal na paghihiwalay ng kasalanan
- Nabawasan ang epekto sa iba pang mga circuit
- Pinahusay na kakayahang magamit ng system
Kapag ang isang sangay ay nakaranas ng abnormal na mga kondisyon ng temperatura, ang apektadong circuit ay maaaring idiskonekta habang ang ibang mga circuit ay patuloy na gumagana nang normal.
Ang enclosure at panloob na mga bahagi ay sumusunod sa UL94V-2 flame retardant na kinakailangan, na tumutulong na mapabuti ang pagganap ng kaligtasan sa panahon ng overload na operasyon at pangmatagalang paggamit ng industriya.
Ang pangunahing circuit ay gumagamit ng thickened integrated copper busbars upang matiyak ang maaasahang kasalukuyang transmission sa ilalim ng high-power na mga kondisyon ng operating.
Ang reinforced na istraktura ay tumutulong na makamit ang:
- Mas mababang pagkawala ng boltahe
- Nabawasan ang pag-init ng conductor
- Pinahusay na pangmatagalang kasalukuyang kakayahan sa pagdadala
Kung ikukumpara sa mga nakasanayang manipis na terminal o mga copper strip, ang disenyo ng busbar na ito ay nagbibigay ng mas mahusay na katatagan para sa tuluy-tuloy na high-current na mga aplikasyon.
Ang copper busbar system ay nagbibigay ng maramihang mga posisyon ng koneksyon, na nagbibigay-daan sa mas madaling pagsasama sa iba't ibang nasubok na kagamitan, parallel system, at customized na mga de-koryenteng layout.
Ang High Power Resistor Box ay malawakang ginagamit sa mga pang-industriyang aplikasyon na nangangailangan ng maaasahang pagsipsip ng enerhiya, simulation ng pag-load, kasalukuyang kontrol, at mga solusyon sa paglaban sa mataas na kapangyarihan. Ang mga karaniwang lugar ng aplikasyon ay kinabibilangan ng:
Sa mabibigat na larangang pang-industriya, ang sistema ng resistor ay karaniwang ginagamit sa mga kagamitan sa paggawa ng metalurhiko, malalaking sistema ng paghahatid, at makinarya na mabigat kung saan kinakailangan ang matatag na operasyon sa ilalim ng mga kondisyon ng mataas na kapangyarihan.
Para sa pag-imbak ng enerhiya at mga aplikasyon ng pagsubok sa elektrikal, maaari itong isama sa mga platform ng pagsubok sa pag-iimbak ng enerhiya, mga sistema ng pagsubok sa paglabas ng baterya, at mga kagamitang pang-test na de-koryenteng may mataas na lakas upang magbigay ng mga kinokontrol na kondisyon ng pagkarga at maaasahang pag-verify ng pagganap.
Ang sistema ay angkop para sa mga port crane, heavy lifting machinery, at hoisting system na nangangailangan ng epektibong pagkawala ng enerhiya at matatag na pagganap ng pagpepreno sa panahon ng madalas na operasyon.
Sa industriyal na automation at drive application, maaari itong gamitin sa malalaking inverter drive system, motor braking application, at automation equipment para suportahan ang maaasahang power control at system protection.
| Item ng Pagganap | Kondisyon ng Pagsubok | Kinakailangan |
|---|---|---|
| Lakas ng Dielectric | 2500VAC/50Hz/60S | Leakage kasalukuyang ≤10mA |
| Paglaban sa pagkakabukod | 1000VDC | ≥100MΩ |
| Short-Time Overload | 10 beses na na-rate ang kapangyarihan 5S | Walang nakikitang pinsala |
| Long-Term Load Life | Paikot na operasyon (10S discharge, 90S interval) | >9000h |
| Damp Heat Test | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0.05Ω) |
| Temperatura na Pagbibisikleta | -55℃, 55℃, 155℃ / 15min bawat isa, 5 cycle | △R≤±(2%R+0.05Ω) |
| Panlaban sa init | 350℃/2h | Walang halatang pagkawalan ng kulay o pinsala |
| Temperatura Coefficient | Na-rate ang pag-load kumpara sa static na pagtutol | <300 ppm/℃ |
| Flame Retardancy | 10 beses na na-rate ang kapangyarihan para sa 5min | Pulang pag-init nang walang apoy |
| Item ng Pagganap | Kondisyon ng Pagsubok | Kinakailangan |
|---|---|---|
| Lakas ng Terminal | 45N/30S | Walang pagkaluwag o nakikitang pinsala |
| Paglaban sa Panginginig ng boses | 5-200Hz, 1g, 98m/S² | Walang pinsala sa istruktura |
| Paghihinang Heat Resistance | Nakalubog ang terminal sa 350±5℃ para sa 3S | △R≤±(1%R+0.05Ω) |
| Hitsura | Visual inspeksyon | Walang pinsala, malinaw na pagmamarka |
| Solderability | Nakalubog ang terminal sa 235±5℃ para sa 5S | Saklaw ng panghinang >95% |
| Item ng Paghahambing | High Power Resistor Box | Karaniwang Pagpepreno / Load Resistor Box |
|---|---|---|
| Saklaw ng Application | Sinusuportahan ang braking, discharge testing, aging tests, at simulate load | Karaniwang idinisenyo para sa solong mga sitwasyon ng application |
| Sistema ng Paglamig | Mga independiyenteng cooling chamber na may nakalaang mga channel ng airflow | Karaniwang istraktura ng daloy ng hangin na may posibleng akumulasyon ng init |
| Disenyo ng Proteksyon | Indibidwal na proteksyon sa temperatura para sa bawat sangay ng kuryente | Karaniwang gumagamit ng pangkalahatang proteksyon sa temperatura |
| Kasalukuyang Istraktura ng Dala-dala | Reinforced copper busbar para sa mataas na kasalukuyang operasyon | Mga karaniwang terminal na may limitadong kasalukuyang kakayahan |
| Mekanikal na Istraktura | Reinforced enclosure na angkop para sa heavy-duty na kapaligiran | Karaniwang istraktura ng sheet metal para sa mas magaan na mga aplikasyon |
Dalubhasa ang Dufew Electric sa disenyo at pagmamanupaktura ng mga produktong pang-industriya na resistor, kabilang ang High Power Resistor Box, mga resistor ng braking, at mga customized na resistor assemblies para sa mga industrial drive system, testing equipment, at mga application ng enerhiya.
Sinasaklaw ng aming proseso sa pagmamanupaktura ang kumpletong ikot ng produksyon, kabilang ang pagpupulong ng elemento ng resistor, pagsasaayos ng kuryente, paggawa ng enclosure, pagsasama ng bahagi, pagsubok sa pagganap, at panghuling inspeksyon.
Gamit ang propesyonal na suporta sa engineering at standardized na mga pamamaraan sa produksyon, ang Dufew ay maaaring magbigay ng maaasahang mga solusyon sa risistor na may:
- Na-customize na mga configuration ng kapangyarihan at paglaban
- Flexible na enclosure at mga disenyo ng pagpapalamig
- Kumpletuhin ang pagsusuri sa pagganap ng kuryente
- Matatag na kakayahan sa produksyon ng batch
- Suporta para sa mga proyekto ng OEM at mga tagagawa ng kagamitang pang-industriya
Ang bawat produkto ay sumasailalim sa mahigpit na kontrol sa kalidad upang matiyak ang matatag na pagganap ng kuryente, pagiging maaasahan ng makina, at pangmatagalang kaligtasan sa pagpapatakbo sa hinihingi na mga kapaligirang pang-industriya.
Ang iba't ibang mga pang-industriya na application ay nangangailangan ng iba't ibang mga antas ng kapangyarihan, mga halaga ng paglaban, at mga kondisyon ng pag-install. Nagbibigay ang Dufew ng customized na solusyon sa High Power Resistor Box batay sa mga partikular na kinakailangan ng proyekto.
Kasama sa mga pagpipilian sa pagpapasadya ang:
- Rated na kapangyarihan at halaga ng paglaban
- Paggawa ng boltahe at kasalukuyang kapasidad
- Pagpapalamig ng configuration
- Mga sukat ng enclosure at mounting structure
- Pag-aayos ng terminal
- Mga kinakailangan sa proteksyon
Gamit ang propesyonal na disenyo ng resistor at kakayahan sa pagmamanupaktura, tinutulungan ng Dufew ang mga customer na bumuo ng mga maaasahang solusyon para sa pang-industriyang pagsubok, paglabas ng enerhiya, mga sistema ng pagpepreno, at mga aplikasyon ng heavy-duty na kagamitan.
Ang Dufew ay nagsasagawa ng komprehensibong mga inspeksyon sa kalidad upang i-verify ang kaligtasan ng kuryente, lakas ng makina, at pangmatagalang pagiging maaasahan ng pagpapatakbo.
Kasama sa kontrol sa kalidad ang:
- Inspeksyon ng hilaw na materyal
- Pagsubok sa pagganap ng elektrikal
- Pagsubok sa proteksyon ng temperatura
- Panghuling inspeksyon ng produkto
Nagbibigay ang Dufew ng mga propesyonal na solusyon sa packaging ayon sa laki ng produkto at mga kinakailangan sa transportasyon.
Mga tampok ng packaging:
- Secure panloob na pagkapirmi
- Proteksyon laban sa epekto at panginginig ng boses
- Suitable for international transportation
- Suporta para sa customized at maramihang mga order
Ang High Power Resistor Box ay angkop para sa mga high-power inverter braking system, pang-industriya na pagsubok sa pagkarga, mga sistema ng paglabas ng imbakan ng enerhiya, kagamitan sa pag-angat, mga sistema ng lakas ng hangin, at iba pang mga application na nangangailangan ng malaking kakayahan sa pagkonsumo ng enerhiya.
Sinusubaybayan ng switch ng proteksyon sa temperatura ang panloob na temperatura at nagbibigay ng proteksyon sa sobrang temperatura. Kapag nangyari ang abnormal na mga kondisyon ng init, dinidiskonekta nito ang kaugnay na circuit upang mabawasan ang mga panganib sa sobrang init at mapabuti ang pagiging maaasahan ng system.
Oo. Sinusuportahan ng Dufew ang pag-customize ng power rating, halaga ng resistensya, mga sukat ng enclosure, grade ng proteksyon, configuration ng resistor, at mga paraan ng koneksyon.
Ang wastong espasyo ng bentilasyon, direksyon ng daloy ng hangin, temperatura sa paligid, at lokasyon ng pag-install ay dapat isaalang-alang upang mapanatili ang epektibong pag-alis ng init sa panahon ng operasyon.
Ang tuluy-tuloy na pagganap ng pagpapatakbo ay apektado ng na-rate na kapangyarihan, tagal ng pagkarga, kahusayan sa paglamig, temperatura sa paligid, at disenyo ng pamamahala ng thermal. Ang wastong pagsasaayos ay nakakatulong na matiyak ang matatag na operasyon sa ilalim ng pangmatagalang kondisyon sa pagtatrabaho.
Ang High Power Resistor Box ay maaaring idisenyo para sa iba't ibang pang-industriyang kapaligiran. Ang antas ng proteksyon, istraktura ng enclosure, at pagpili ng bahagi ay maaaring i-customize ayon sa mga kondisyon gaya ng alikabok, halumigmig, pagbabago ng temperatura, o panlabas na pag-install.
Oo. Maaaring i-configure ang maramihang mga kahon ng risistor para sa mga system na nangangailangan ng mas mataas na kapasidad ng kuryente. Ang wastong pagtutugma ng kuryente, espasyo ng pag-install, at mga pagsasaalang-alang sa pagkawala ng init ay kinakailangan upang mapanatili ang ligtas at maaasahang operasyon.
Dalubhasa ang Dufew sa pang-industriyang disenyo at pagmamanupaktura ng risistor, na nagbibigay ng mga customized na solusyon sa risistor, mahigpit na kontrol sa kalidad, at kumpletong pagsubok sa pagganap para sa mga tagagawa ng kagamitang pang-industriya, mga sistema ng pagsubok, at mga aplikasyon ng enerhiya.
Naghahanap ng high-power resistor solution para sa iyong pang-industriyang kagamitan o testing system?
Ipadala sa amin ang mga detalye ng iyong application, kabilang ang power rating, resistance value, working voltage, duty cycle, mga kinakailangan sa pagpapalamig, at mga kondisyon sa pag-install. Magbibigay ang Dufew ng angkop na pagsasaayos ng High Power Resistor Box at teknikal na suporta.
Humiling ng isang quotation ngayon para sa mga na-customize na solusyon sa risistor.
