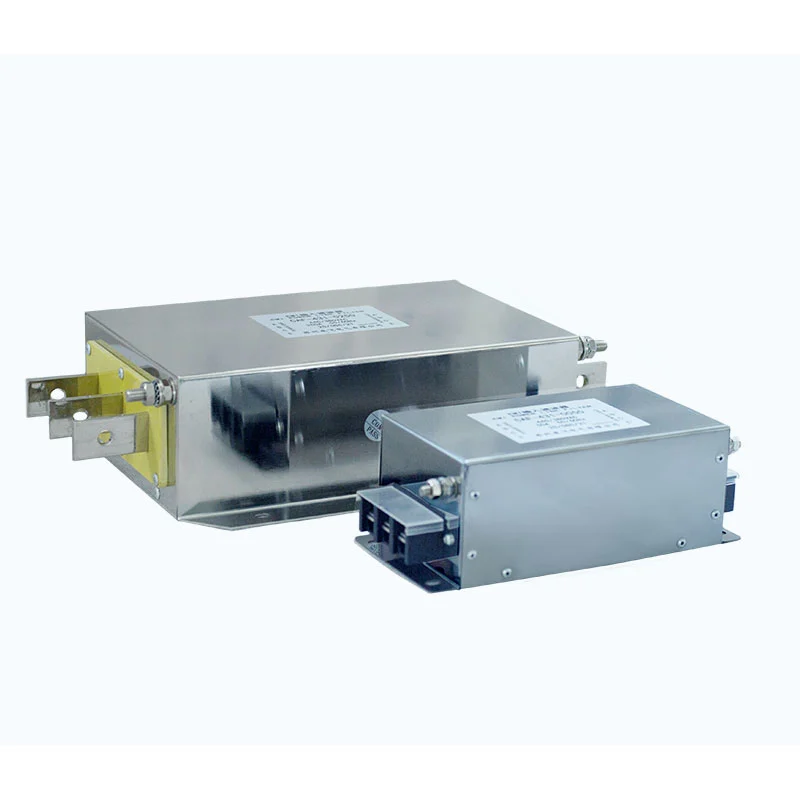

Ang Electromagnetic Interference Filter ay nagsasama ng isang multi-stage low-pass filtering network na binubuo ng isang common-mode choke, X capacitors, Y capacitors, at resistors.
Ang common-mode choke ay gumagamit ng dalawang conductor na sugat sa parehong magnetic core at nagpapakita ng mataas na impedance sa common-mode interference. Ang mga X capacitor ay konektado sa mga line conductor upang sugpuin ang differential-mode interference, habang ang Y capacitor ay konektado sa pagitan ng mga linya ng kuryente at ground upang magbigay ng daanan para sa high-frequency common-mode na ingay patungo sa lupa.
Ang mga bahaging ito ay nagtutulungan upang magbigay ng broadband na pagsugpo sa EMI. Ang multi-stage na istraktura ng pag-filter ay na-optimize ayon sa mga katangian ng dalas ng interference na karaniwang nakikita sa mga application ng variable frequency drive.
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz / hanggang 500Hz |
| Na-rate na Kasalukuyan | 5A--1600A |
| Lakas ng Dielectric | Line-to-Line: 1500VDC, 60s; Line-to-Ground: 2500VDC, 60s |
| Paglaban sa pagkakabukod | >100MΩ sa 1000VDC |
| Labis na Kapasidad | 1.4 × rate na kasalukuyang para sa 1 minuto, na may hindi bababa sa 15 minutong pagitan |
| Pinakamataas na Haba ng Cable | 400m para sa shielded cable; 300m para sa unshielded cable |
| Rating ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | T40 / F (155°C) |
| Rating ng Flame Retardant | UL94 V-2 |
| Pamantayan ng Produkto | GB/T 15287/8 |
- Common-Mode at Differential-Mode Suppression: Ang network ng pag-filter ay idinisenyo upang bawasan ang parehong common-mode at differential-mode na electromagnetic interference.
- Bidirectional EMI Suppression: Maaaring bawasan ng filter ang interference na naglalakbay sa pagitan ng power supply at konektadong kagamitan, na tumutulong na mabawasan ang hindi gustong pagpapadala ng ingay sa magkabilang direksyon.
- VFD Application Compatibility: Idinisenyo para sa mga variable frequency drive system kung saan ang switching-related electromagnetic interference at isinasagawang ingay ay nangangailangan ng karagdagang pagsugpo.
- Multi-Stage Filtering: Ang kumbinasyon ng common-mode choke, X capacitors, Y capacitors, at resistive elements ay nagbibigay ng multi-stage na pagganap ng pag-filter.
- Malawak na Saklaw ng Elektrisidad: Mga opsyon na may rating na boltahe mula 220VAC hanggang 1140VAC at sinusuportahan ng kasalukuyang mga opsyon mula 5A hanggang 1600A ang isang malawak na hanay ng mga aplikasyon ng pang-industriya na kapangyarihan.
- Kasalukuyang Disenyo ng Mababang Leakage: Ang istraktura ng pag-filter ay idinisenyo nang may pagsasaalang-alang para sa kasalukuyang pagtagas at mga kinakailangan sa grounding ng system.
- Long Cable Applications: Ang mga angkop na configuration ay available para sa mga VFD system na gumagamit ng mahabang motor cable, napapailalim sa aktwal na drive, cable, motor, at mga kondisyon sa pag-install.
- Customized Selection: Maaaring suriin ng Dufew Electric ang rate na boltahe, kasalukuyang, dalas, haba ng cable, mga kondisyon ng pag-install, at iba pang mga parameter ng application para sa pagpili ng produkto.
Ang Electromagnetic Interference Filter ay angkop para sa mga pang-industriyang application kung saan mahalaga ang electromagnetic compatibility at power quality, kabilang ang:
1. Mga kagamitang pang-industriya na may mahigpit na mga kinakailangan sa pagkakatugma ng electromagnetic.
2. Mga system na gumagamit ng maraming VFD kung saan kailangang kontrolin ang electromagnetic interference sa pagitan ng mga drive.
3. Ang mga aplikasyon ng pag-input ng VFD kung saan isinasagawa o na-radiated ang interference ay maaaring makaapekto sa power network o kalapit na kagamitan.
4. Mga VFD system na apektado ng mga electrical disturbance, harmonic interference, o sobrang electromagnetic na ingay.
5. Mga kagamitang pang-industriya na nangangailangan ng karagdagang proteksyon laban sa abnormal na operasyon na nauugnay sa interference.
6. Industrial manufacturing at automation equipment.
7. Renewable energy at energy storage systems gamit ang power electronic equipment.
8. Motor drive system na may mahabang cable run o hinihingi ang mga electromagnetic na kapaligiran.
Ang pagpili ng Electromagnetic Interference Filter ay nangangailangan ng higit sa pagtutugma ng boltahe at kasalukuyang. Dapat suriin ang filter ayon sa kumpletong sistema ng kuryente, pagsasaayos ng kagamitan, at kapaligiran sa pag-install upang matiyak na ang napiling detalye ay angkop para sa nilalayon na aplikasyon.
Maaaring suportahan ng Dufew Electric ang teknikal na pagsusuri batay sa na-rate na boltahe at kasalukuyang, operating frequency, VFD power rating, common-mode at differential-mode interference, haba ng cable ng motor, shielded o unshielded cable configuration, grounding conditions, installation space, thermal requirements, electromagnetic environment, at mga drawing o teknikal na detalye ng customer.
Para sa mga customized na proyekto, maaaring magbigay ang mga customer ng mga de-koryenteng detalye, teknikal na mga guhit, pisikal na sample, impormasyon ng kagamitan, o mga kondisyon ng aplikasyon para sa pagsusuri sa engineering. Batay sa mga kinakailangang ito, maaaring magbigay ang Dufew Electric ng mga karaniwang produkto o bumuo ng mga configuration ng filter na tukoy sa application.
Piliin ang na-rate na boltahe at kasalukuyang na-rate ng filter ayon sa rating ng kapangyarihan ng VFD at electromagnetic na kapaligiran. Bilang pangkalahatang patnubay sa pagpili, ang kasalukuyang na-rate ng filter ay maaaring mapili sa humigit-kumulang 1.2--1.5 beses sa na-rate na kasalukuyang ng kagamitan, napapailalim sa aktwal na aplikasyon at mga rekomendasyon ng tagagawa. Ang na-rate na boltahe ng filter ay dapat tumugma sa boltahe ng pagpapatakbo ng VFD.
Suriin ang enclosure para sa pinsala, i-verify na ang mga terminal ay buo, at kumpirmahin na ang mga marka ng produkto at mga detalye ay malinaw na nakikita.
I-install ang filter sa equipment power entry point o sa input side ng interference source, gaya ng VFD, at panatilihin itong malapit sa protektadong kagamitan.
Kapag naka-install sa isang metal control cabinet, tiyakin ang sapat na metal-to-metal contact sa pagitan ng filter enclosure at cabinet upang suportahan ang heat dissipation at electromagnetic shielding.
Gamitin ang mga itinalagang mounting hole para ma-secure ang filter sa loob ng control cabinet o sa mounting plate. Siguraduhin na ang filter ay matatag na naka-install at ang impedance matching at grounding kinakailangan ay wastong isinasaalang-alang.
Ikonekta ang filter sa serye sa pagitan ng power supply at ng VFD input ayon sa wiring diagram. Huwag baligtarin ang mga terminal ng input at output.
Ang grounding terminal ay dapat na mapagkakatiwalaang konektado sa proteksiyon na lupa. Panatilihing maikli hangga't praktikal ang koneksyon sa saligan; ang haba ng grounding conductor na hindi hihigit sa 30cm ay inirerekomenda.
Huwag i-bundle ang mga filter input wire kasama ng load-side o output wires. Ang paggawa nito ay maaaring magpapataas ng electromagnetic coupling sa pagitan ng input at output side at makabuluhang bawasan ang kakayahan ng filter na sugpuin ang EMI.
Ang mga kable ng input at output ay dapat na iruruta nang hiwalay upang mabawasan ang hindi gustong pagkabit.
Pagkatapos makumpirma na tama ang lahat ng koneksyon, i-on ang system at subaybayan ang kondisyon ng pagpapatakbo ng VFD. I-verify kung ang inaasahang pagbawas sa electromagnetic interference at abnormal na mga kondisyon ng operating ay nakamit.
| Salik ng Paghahambing | Dufew Integrated Composite EMI Filter | Maginoo Simpleng Filter |
|---|---|---|
| Istruktura ng Pag-filter | Multi-stage filtering gamit ang kumbinasyon ng common-mode choke, X capacitors, Y capacitors, at resistive elements | Karaniwang umaasa sa isang mas simple na single-stage na inductive na istraktura |
| Pagpigil ng EMI | Idinisenyo upang matugunan ang parehong pangkaraniwang mode at pagkakaiba-iba ng mode | Maaaring limitado ang pagsugpo sa high-frequency na interference depende sa istruktura ng filter |
| Pamamahala ng Thermal | Maaaring suportahan ng pinagsamang disenyo ng istruktura ang mas organisadong pag-aayos ng bahagi at pamamahala ng thermal | Maaaring mapataas ng konsentrasyon ng bahagi ang naisalokal na akumulasyon ng init sa ilalim ng tuluy-tuloy na mga kondisyon ng mataas na pagkarga |
| Pag-install | Maaaring gawing simple ng pinagsamang pagsasaayos ng filter ang pag-mount at koneksyon sa kuryente | Maaaring mangailangan ng karagdagang pag-mount at mga kable ang mga hiwalay na bahagi ng pag-filter |
| Pamamahala ng Materyal | Maaaring gawing simple ng isang pinagsamang unit ang pag-coding ng materyal at pamamahala ng imbentaryo | Maaaring mapataas ng maramihang mga bahagi ang bilang ng mga materyal na bagay |
| Saklaw ng Application | Angkop para sa mga sistema ng VFD at mga pang-industriyang kapaligiran na may hinihingi na mga kinakailangan sa EMI | Mas angkop para sa medyo simpleng mga aplikasyon depende sa elektrikal na kapaligiran |
Ang Dufew Electric ay isang manufacturer at supplier na nakabase sa China ng mga bahagi ng power electronics, na may mga kakayahan sa pagmamanupaktura na sumasaklaw sa mga pang-industriyang resistor, braking system, reactor, EMI filter, power filter, transformer, at customized na electrical component. Para sa Electromagnetic Interference Filters, ang produksyon at inspeksyon ay isinasagawa ayon sa mga detalye ng produkto, mga naaangkop na teknikal na kinakailangan, at mga kinakailangan ng customer.
Ang proseso ng pagmamanupaktura ay sumasaklaw sa pagpili ng materyal, pagpupulong ng bahagi, pagsusuri sa kuryente, pag-verify ng pagganap, panghuling inspeksyon, packaging, at pagpapadala. Maaaring kabilang sa mga pangunahing pagsusuri sa kalidad ang:
- Rated boltahe at kasalukuyang pag-verify
- Pagsubok sa paglaban sa pagkakabukod
- Pagsubok ng lakas ng dielectric
- Pagsubok sa pagganap ng elektrikal
- Visual at dimensional na inspeksyon
- Inspeksyon ng terminal at koneksyon
- Panghuling inspeksyon ng produkto
Ang mga detalye ng produkto at mga kinakailangan sa inspeksyon ay kinokontrol sa buong produksyon upang mapanatili ang pare-parehong pagganap ng kuryente at kalidad ng produkto. Ang mga rekord ng pagsubok na partikular sa produkto at teknikal na dokumentasyon ay maaari ding ibigay ayon sa mga kinakailangan ng proyekto.
Ang Dufew Electric ay nagpapanatili ng may-katuturang mga sertipikasyon sa kalidad, dokumentasyon ng produkto, at mga talaan ng pagsubok upang suportahan ang pagsusuri ng customer at mga kinakailangan sa pagkuha.
Ang mga naaangkop na sertipiko at teknikal na dokumento ay maaaring ibigay para sa pagsusuri ayon sa partikular na produkto, proyekto, at mga kinakailangan ng customer.
Bilang supplier ng power electronics component sa China, sinusuportahan ng Dufew Electric ang mga internasyonal na order ng B2B mula sa pagpili ng produkto at pagsusuri ng sample sa pamamagitan ng produksyon, inspeksyon, packaging, at pagpapadala.
Maaaring i-coordinate ang mga karaniwang pagsasaayos ng paghahatid ayon sa dami ng order, mga sukat ng produkto, patutunguhan, oras ng pag-lead, at mga kinakailangan ng customer.
Maaaring kabilang sa mga available na opsyon sa logistik ang:
- Sea Freight: Angkop para sa regular at malalaking dami ng internasyonal na mga order.
- Air Freight: Angkop para sa mga agarang pagpapadala, sample, at mas maliit na dami ng mga order.
- Express Delivery: Angkop para sa mga teknikal na sample at maliliit na pakete kung saan kinakailangan ang mas mabilis na paghahatid.
- Customer-Designated Forwarder: Maaaring i-coordinate ng Dufew Electric ang pagpapadala sa nominadong logistics provider ng customer kapag kinakailangan.
Maaaring isaayos ang pag-export ng packaging ayon sa istruktura ng produkto at mga kinakailangan sa transportasyon upang makatulong na protektahan ang mga de-koryenteng bahagi sa panahon ng paghawak at internasyonal na pagbibiyahe.
Nakatuon ang Dufew Electric sa mga bahagi ng power electronics kabilang ang mga resistor, braking system, reactor, Electromagnetic Interference Filter, power filter, at transformer.
Maaaring masuri ang pagpili ng produkto ayon sa mga de-koryenteng parameter, katangian ng VFD, haba ng cable, electromagnetic na kapaligiran, mga kondisyon ng pag-install, at iba pang mga kinakailangan ng system.
Sinusuportahan ng Dufew ang mga naka-customize na detalye ng elektrikal, mga pagsasaayos, mga guhit, mga sample, at mga kinakailangan na partikular sa application na napapailalim sa pagsusuri sa engineering.
Kasama sa pagmamanupaktura ang inspeksyon ng materyal, kinokontrol na pagpupulong, pagsusuri sa kuryente, panghuling inspeksyon, at dokumentasyon ng produkto ayon sa mga naaangkop na kinakailangan.
Sinusuportahan ng Dufew Electric ang mga manufacturer ng kagamitan, system integrator, distributor, OEM customer, at industriyal na user na may supply ng produkto at internasyonal na koordinasyon ng logistik.
Pinapahina ng filtering network nito ang hindi gustong ingay na naglalakbay sa pagitan ng power supply at konektadong kagamitan, na tumutulong na mabawasan ang parehong papasok at papalabas na electromagnetic interference.
Oo, kapag kinakailangan ang karagdagang pagsugpo sa EMI. Pangunahing tinutugunan ng mga reactor ang mga kasalukuyang harmonika at pagkagambala sa kuryente, habang sinasala ng EMI ang target na electromagnetic na ingay. Kaya naman sila ay maaaring umakma sa isa't isa.
Hindi. Ang mga conductor ay electrically insulated habang nagbabahagi ng parehong magnetic core. Sa ilalim ng normal na differential-mode na operasyon, ang kanilang mga magnetic flux ay higit na nakakakansela sa isa't isa.
Hindi. Ang mga X capacitor ay ginagamit sa mga line conductor para sa differential-mode na ingay, habang ang mga Y capacitor ay kumokonekta sa pagitan ng mga linya ng kuryente at ground para sa common-mode na ingay. Mayroon silang iba't ibang mga kinakailangan sa kaligtasan at pagkakabukod.
Gumagawa ang Dufew Electric ng mga bahagi ng power electronics para sa mga motor drive, industrial automation, renewable energy, energy storage, at power control system. Gamit ang suporta sa engineering, kontroladong produksyon, pagsubok sa elektrikal, pagpapasadya, at mga kakayahan sa supply ng B2B sa buong mundo, nagbibigay kami ng mga mapagkakatiwalaang solusyon na iniakma sa magkakaibang pangangailangan sa industriya.
