Nag-aalok kami ng komprehensibong portfolio kabilang ang mga resistor, braking unit, reactor, power filter, at transformer, na may ganap na mga pagpipilian sa pagpapasadya upang matugunan ang magkakaibang mga kinakailangan sa aplikasyon.

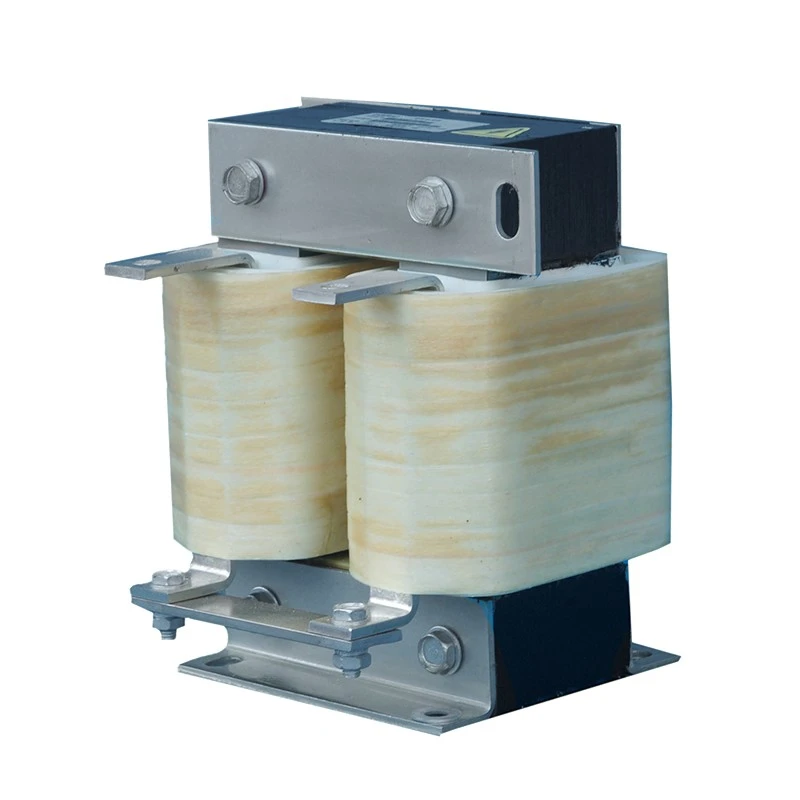

Ang VFD DC Link Reactor ay konektado sa serye sa loob ng intermediate DC bus circuit sa pagitan ng rectifier bridge at inverter stage ng isang VFD system.
Sa panahon ng AC-to-DC conversion, ang pagpapatakbo ng rectifier at pag-iiba-iba ng load ay maaaring magpasok ng kasalukuyang ripple at electrical fluctuation sa DC bus. Gumagamit ang reaktor ng mga katangian ng inductive na pag-iimbak ng enerhiya upang pakinisin ang mga pagbabago sa kasalukuyang, mapanatili ang tuluy-tuloy na daloy ng kasalukuyang DC, at mapabuti ang katatagan ng inverter power supply.
Hindi tulad ng mga karaniwang AC reactor, ang DC Link Reactor ay idinisenyo upang gumana sa ilalim ng patuloy na kasalukuyang mga kondisyon ng DC. Gumagamit ang Dufew ng DC bias-resistant segmented air-gap magnetic structure upang mapanatili ang matatag na inductance at bawasan ang panganib ng magnetic saturation.
Mga tampok ng reaktor:
- Low-loss cold rolled silicon steel core para sa pinababang magnetic loss
- Segmented air-gap na istraktura para sa matatag na operasyon ng DC
- Class F insulation system para sa mataas na temperatura na pagiging maaasahan
- Proseso ng vacuum impregnation para sa mekanikal na lakas at moisture resistance
- Copper o aluminum winding option para sa iba't ibang kasalukuyang pangangailangan
Ang mga tampok na disenyo na ito ay ginagawang angkop ang Dufew DC Link Reactors para sa mga sistema ng VFD na nangangailangan ng matatag na pagganap ng DC bus, mahabang buhay ng serbisyo, at maaasahang operasyon.
Ang yugto ng rectifier ay natural na bumubuo ng mga bahagi ng ripple sa kasalukuyang DC. Pinapakinis ng DC Link Reactor ang kasalukuyang waveform, binabawasan ang ripple current, at tumutulong na mapanatili ang tuluy-tuloy na current conduction, na nagbibigay ng mas matatag na input sa inverter. Binabawasan nito ang mga pagbabago sa supply ng kuryente ng DC at sinusuportahan ang pare-parehong operasyon ng motor.
Ang sobrang ripple current ay maaaring magpapataas ng capacitor heating at mapabilis ang pagtanda ng bahagi. Sa pamamagitan ng pagbabawas ng stress sa pag-charge at ang thermal load sa mga bahagi ng DC bus, makakatulong ang reactor na pahabain ang buhay ng serbisyo ng capacitor, pagbutihin ang pangkalahatang pagiging maaasahan ng bahagi, at bawasan ang mga kinakailangan sa pagpapanatili.
Ang mga kagamitang pang-industriya ay madalas na gumagana sa ilalim ng madalas na acceleration, pagpepreno, at mga pagbabago sa pagkarga. Tumutulong ang reactor na mapanatili ang matatag na operasyon ng inverter at bawasan ang epekto ng kuryente ng mabilis na pagkakaiba-iba ng pagkarga, habang sinusuportahan ang maaasahang operasyon ng mga power semiconductor device.
Sa pamamagitan ng pagpapabuti ng mga katangian ng DC bus at pagbabawas ng kasalukuyang pagbaluktot, nakakatulong ang reactor na ma-optimize ang paggamit ng kuryente at limitahan ang impluwensya ng mga harmonika. Ginagawa nitong angkop para sa mga high-power na industrial drive system kung saan kinakailangan ang matatag na pagganap ng kuryente.
Ang patuloy na kasalukuyang DC ay maaaring makagawa ng magnetic bias at mapataas ang panganib ng core saturation sa maginoo na disenyo ng reaktor. Ang naka-segment na teknolohiya ng air-gap ng Dufew ay nagbibigay ng mas matatag na inductance at pinahusay na magnetic linearity, na tumutulong na mabawasan ang panganib sa saturation at mapanatili ang maaasahang operasyon sa ilalim ng tuluy-tuloy na mga kondisyon ng DC.
Ang istraktura ng paikot-ikot ay idinisenyo para sa mataas na kasalukuyang operasyon ng DC at maaaring gumamit ng mga konduktor ng tanso o aluminyo ayon sa mga kinakailangan sa aplikasyon. Ang mababang pagkawala ng resistensya at kinokontrol na pagtaas ng temperatura ay nakakatulong sa matatag na pangmatagalang pagganap. Para sa mga high-current na modelo, ang mga foil winding structures ay maaari ding gamitin upang pahusayin ang pag-alis ng init habang pinapanatili ang isang compact na disenyo ng pag-install.
Ang proseso ng vacuum impregnation ay nagpapalakas sa insulation system at pinapabuti ang mekanikal na katatagan, moisture resistance, at vibration resistance. Ang paggamot na ito ay nakakatulong na mapanatili ang maaasahang pagganap ng elektrikal at mekanikal sa panahon ng pangmatagalang operasyong pang-industriya.
Ang mga solusyon sa Dufew DC Link Reactor ay malawakang ginagamit sa pang-industriya na conversion ng kuryente at mga sistema ng motor drive.
| Aplikasyon | Pangunahing Kinakailangan |
|---|---|
| Variable frequency drive system | Bawasan ang DC ripple at pagbutihin ang pagiging maaasahan ng drive |
| Mga sistema ng servo drive | Pagbutihin ang katatagan ng DC bus sa panahon ng dynamic na operasyon |
| Mga elevator | Suportahan ang madalas na acceleration at braking cycle |
| Mga port crane at kagamitan sa pag-angat | Pahusayin ang pagiging maaasahan sa ilalim ng mabigat na mga kondisyon |
| Rolling mill | Bawasan ang electrical stress sa patuloy na operasyon |
| Injection molding machine | Pagbutihin ang katatagan ng motor drive |
| Mga wire drawing machine | Panatilihin ang makinis na paghahatid ng kuryente |
| Makinarya sa tela | Suportahan ang matatag na pangmatagalang operasyon |
| Mga sistema ng pagsubok | Pagbutihin ang pagkakapare-pareho ng kuryente |
Inirerekomenda ang DC Link Reactor kapag naranasan ng VFD system ang:
| Kondisyon ng System | Inirerekomendang Layunin |
|---|---|
| Madalas na pagbabagu-bago ng kasalukuyang DC | Bawasan ang ripple current |
| Voltage-source VFD na may capacitor filtering | Protektahan ang mga DC bus capacitor |
| Malaking kapasidad na supply ng transpormer | Pagbutihin ang katatagan ng kuryente |
| Imbalance ng three-phase boltahe | Bawasan ang electrical stress |
| Madalas na acceleration at deceleration | Pagbutihin ang pagiging maaasahan ng inverter |
| Mga kinakailangan sa kalidad ng mataas na kapangyarihan | Bawasan ang maharmonya na epekto |
Halimbawa: CDL-600-0600-EIDA
| Code | Paglalarawan |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Antas ng Boltahe (600 = 690VDC) |
| 0600 | Na-rate ang Kasalukuyang (0600 = 600A, 2500 = 2500A) |
| EI | Core Structure (EI = Three-phase Core, UI = Single-phase Core) |
| D | Istraktura ng Pag-install (D = Vertical Installation, W = Horizontal Installation) |
| A | Winding Material (A = Aluminum, C = Copper) |
| Parameter | Pagtutukoy |
|---|---|
| Uri ng Produkto | VFD DC Link Reactor |
| Posisyon ng Pag-install | DC bus circuit sa pagitan ng rectifier at inverter |
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz / Customized hanggang 500Hz |
| Na-rate na Kasalukuyan | 5A - 3800A |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Kakayahang Overload | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo, pagitan ng 1 oras |
| Lakas ng Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ sa 1000VDC |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | Class F (155℃) |
| Flame Retardant Grade | UL94V-2 |
| Antas ng Ingay | ≤65dB (nasubok sa 1 metrong pahalang na distansya) |
| Buhay ng Serbisyo | ≥15 taon |
| Mga Naaangkop na Pamantayan | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dalubhasa ang Dufew Electric sa mga customized na bahagi ng power electronics, kabilang ang DC Link Reactors, AC Reactors, braking resistors, transformer, at kaugnay na mga solusyong elektrikal.
Gamit ang kakayahan ng propesyonal na engineering at kontroladong mga proseso ng pagmamanupaktura, nagbibigay ang Dufew ng maaasahang mga solusyon sa reactor para sa mga VFD system, industriyal na automation, at mga application ng power conversion.
Kasama sa produksyon ng Dufew ang:
- Precision silicon steel core processing
- Segmented air-gap magnetic structure manufacturing
- Copper at aluminum winding production
- Paggamot ng vacuum impregnation
- Mataas na temperatura na proseso ng paggamot
- Pagsubok sa pagganap ng elektrikal
Ang bawat reaktor ay sumasailalim sa mahigpit na mga pamamaraan ng inspeksyon, kabilang ang:
| Item ng Inspeksyon | Layunin |
|---|---|
| Pagsubok sa paglaban sa pagkakabukod | I-verify ang pagiging maaasahan ng pagkakabukod |
| Dielectric na makatiis sa pagsubok | Kumpirmahin ang pagganap ng kaligtasan sa kuryente |
| Pagsubok sa inductance | Tiyakin ang mga kinakailangang katangian ng reaktor |
| Pagsubok sa pagtaas ng temperatura | I-verify ang pagganap ng thermal |
| Pagsubok ng ingay | Kontrolin ang antas ng ingay sa pagpapatakbo |
| Inspeksyon ng hitsura | Kumpirmahin ang kalidad ng pagmamanupaktura |
Nagbibigay ang Dufew ng mga customized na solusyon batay sa na-rate na boltahe, kasalukuyang saklaw, inductance, pagbaba ng boltahe, istraktura ng pag-install, espasyo sa cabinet, at mga kinakailangan sa paikot-ikot na materyal. Ang disenyo ay maaaring iakma sa iba't ibang mga kondisyong elektrikal at mekanikal upang matiyak ang wastong pagsasama sa sistema ng pagmamaneho ng customer.
Saklaw ng mga serbisyo ang pagmamanupaktura ng OEM, naka-customize na disenyo ng reactor, teknikal na dokumentasyon, at suporta sa engineering ng application, na tumutulong sa mga customer na tugunan ang mga partikular na kinakailangan ng proyekto mula sa pagpili ng produkto hanggang sa pagsasama ng system.
Ang mga produkto ng Dufew ay ginawa ayon sa kinikilalang mga pamantayang pang-industriya at mga kinakailangan sa kalidad.
Kabilang sa mga naaangkop na pamantayan ang:
| Pamantayan | Paglalarawan |
|---|---|
| ISO 9001 | Sistema ng Pamamahala ng Kalidad |
| IEC289:1987 | Pamantayan ng Reactor |
| GB10229-88 | Reactor Standard (Katumbas ng IEC289:1987) |
| JB9644-1999 | Reactor para sa Semiconductor Electrical Drives |
| CE | Kinakailangan sa pagsunod sa produkto |
Nagbibigay ang Dufew ng mga export-standard na solusyon sa packaging upang matiyak ang ligtas na transportasyon at maaasahang pagganap ng produkto.
- Proteksyon na lumalaban sa kahalumigmigan
- Istraktura ng pag-aayos na lumalaban sa shock
- Reinforced export wooden case para sa malalaking reactors
- Mga label ng produkto at teknikal na dokumento
- Mga talaan ng inspeksyon bago ang kargamento
Ang bawat yunit ay siniyasat bago ihatid upang matiyak na ang mga de-koryenteng parameter at mga kinakailangan sa makina ay nakakatugon sa mga detalye ng customer.
Sinusuportahan ng Dufew:
- Batch na produksyon
- Mga proyekto ng OEM
- Internasyonal na pagpapadala
- Customized na mga kinakailangan sa packaging
| Paghahambing na Dimensyon | VFD DC Link Reactor | Karaniwang Three-Phase AC Reactor |
|---|---|---|
| Posisyon ng Pag-install | Naka-install sa seksyon ng DC bus sa pagitan ng rectifier at inverter | Naka-install sa AC input side o AC output side ng VFD system |
| Magnetic Core Design | Naka-segment na air-gap core na idinisenyo para sa DC current na may mga bahagi ng AC ripple | Maginoo magnetic core na idinisenyo para sa simetriko AC magnetic flux |
| Pangunahing Pag-andar | Makinis na kasalukuyang ripple ng DC, mapabuti ang katatagan ng DC bus, bawasan ang stress sa mga bahagi ng DC | Bawasan ang AC harmonics, limitahan ang surge current, at pagbutihin ang kalidad ng AC waveform |
| Kundisyon ng Operating | Gumagana sa ilalim ng mga kundisyon ng bias ng DC at nangangailangan ng disenyong lumalaban sa saturation | Gumagana sa ilalim ng alternating AC magnetic na kondisyon |
| Karaniwang Halaga ng Aplikasyon | Pinoprotektahan ang mga capacitor ng DC at pinapabuti ang katatagan ng pagpapatakbo ng inverter | Pinapabuti ang kalidad ng kuryente sa panig ng AC at proteksyon sa gilid ng motor |
Ang isang DC Link Reactor ay naka-install sa DC bus circuit upang pakinisin ang kasalukuyang pagbabagu-bago at bawasan ang ripple stress sa mga bahagi ng DC. Ang isang AC Reactor ay naka-install sa AC side upang kontrolin ang input harmonics o output electrical stress. Ang kanilang mga posisyon sa pag-install at mga kinakailangan sa disenyo ay iba.
Inirerekomenda ito para sa mga VFD system na may malalaking power rating, makabuluhang DC current ripple, madalas na pagbabago ng load, o mga application na nangangailangan ng pinahusay na DC bus stability.
Sa pamamagitan ng paglilimita sa ripple current at pagbabawas ng charging current fluctuation, ang reactor ay nagpapababa ng thermal at electrical stress sa mga DC capacitor, na tumutulong na mapabuti ang kanilang pagiging maaasahan at buhay ng serbisyo.
Oo. Sinusuportahan ng Dufew ang pagpapasadya ng na-rate na boltahe, kasalukuyang kapasidad, halaga ng inductance, pagbaba ng boltahe, materyal na paikot-ikot, mga sukat, at configuration ng pag-install ayon sa mga kinakailangan ng proyekto.
Nagbibigay ang Dufew Electric ng mga customized na solusyon sa DC Link Reactor para sa mga industriyal na VFD system, power conversion equipment, at automation application.
Sa kakayahan ng propesyonal na engineering, mga advanced na proseso ng pagmamanupaktura, at mahigpit na kontrol sa kalidad, tinutulungan ng Dufew ang mga customer na mapabuti ang katatagan ng DC bus, bawasan ang stress sa kuryente, at makamit ang maaasahang pangmatagalang operasyon.
Makipag-ugnayan sa Dufew Electric para sa customized na disenyo ng reactor, kooperasyon ng OEM, at suporta sa proyekto.
