DC Link Reactor

Sa high-power VFD at power conversion system, ang rectifier stage ay nagko-convert ng AC power sa DC power bago ibigay ang inverter section. Sa panahon ng proseso ng conversion na ito, ang DC bus current ay maaaring maglaman ng mga ripple component na dulot ng mga katangian ng pagwawasto, pagbabagu-bago ng load, at regenerative na operasyon.

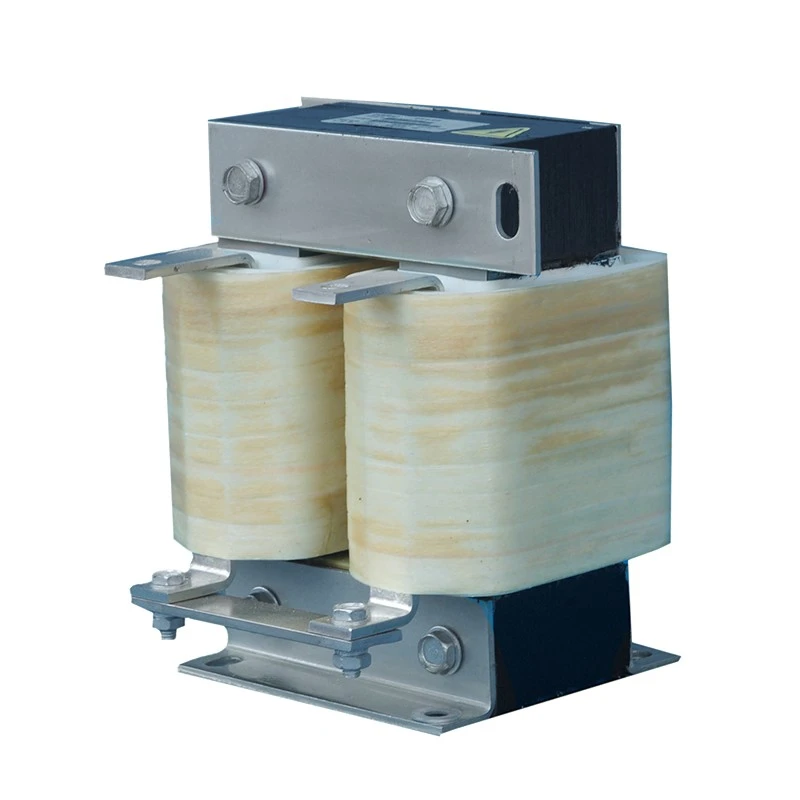

Ang Dufew Electric DC Link Reactor ay naka-install sa serye sa pagitan ng mga seksyon ng rectifier at inverter ng DC bus circuit. Sa pamamagitan ng pagbibigay ng inductive energy storage, pinapakinis nito ang kasalukuyang variation, pinapanatili ang tuluy-tuloy na daloy ng DC current, at binabawasan ang electrical stress sa mga DC capacitor at power semiconductor device.

Hindi tulad ng conventional AC reactors, ito ay espesyal na idinisenyo para sa tuluy-tuloy na DC current operation. Ang naka-segment na air-gap magnetic na istraktura ay nagpapabuti sa DC bias resistance, binabawasan ang panganib ng magnetic saturation, at nagpapanatili ng matatag na pagganap ng inductance sa pangmatagalang operasyon ng industriya.

Gumagamit ang Dufew ng low-loss cold rolled silicon steel cores, Class F insulation system, precision winding process, at vacuum impregnation technology para makamit ang maaasahang thermal performance, insulation strength, at mechanical stability.

Paano Pinapabuti ng DC Link Reactor ang Pagkamaaasahan ng System

1. Bawasan ang DC Current Ripple at Pagbutihin ang Stability ng Bus

Sa panahon ng AC-DC conversion, ang mga pagbabago sa boltahe mula sa yugto ng rectifier ay maaaring magpasok ng ripple current sa DC bus. Pinapakinis ng reactor ang DC current waveform, binabawasan ang mga bahagi ng ripple, at pinapabuti ang katatagan ng input ng inverter habang tumutulong na mabawasan ang stress sa mga capacitor ng DC bus. Ito ay partikular na kapaki-pakinabang para sa mga high-power drive system na nangangailangan ng isang matatag na supply ng enerhiya ng DC.

2. Panatilihin ang Tuloy-tuloy na Daloy ng DC

Sa mga application na may pabagu-bagong load o hindi matatag na kondisyon ng kuryente, ang sobrang kasalukuyang pulsation ay maaaring makaapekto sa operasyon ng inverter. Sa pamamagitan ng pagbabawas ng kasalukuyang discontinuity at pagpapanatili ng isang mas tuluy-tuloy na rectifier current, sinusuportahan ng reactor ang stable inverter switching at tumutulong na bawasan ang abnormal na mga kondisyon ng operating sa panahon ng dynamic na operasyon.

3. Protektahan ang mga DC Bus Capacitor at Power Components

Ang mataas na ripple current ay maaaring mapabilis ang pagtanda ng DC capacitor at magpapataas ng thermal stress sa mga bahagi ng kuryente. Nililimitahan ng na-optimize na disenyo ang kasalukuyang pulsation at binabawasan ang ripple stress sa mga capacitor, na tumutulong na mapabuti ang pagiging maaasahan ng mga bahagi ng DC bus at pahabain ang buhay ng serbisyo ng pangkalahatang sistema ng pagmamaneho.

4. Pagbutihin ang Input Power Factor Performance

Sa pamamagitan ng pagpapakinis ng kasalukuyang mga katangian ng DC, ang reaktor ay maaaring mapabuti ang pagganap ng kuryente ng sistema ng converter. Ang pagbawas sa kasalukuyang pagbaluktot ay nag-aambag sa mas mahusay na paggamit ng enerhiya at pinahusay na pagiging tugma sa mga high-power na electrical system.

Mga Tampok ng Pangunahing Istruktural na Disenyo

Segmented Air-Gap Core Design para sa DC Bias Resistance

Ang tuluy-tuloy na kasalukuyang DC ay gumagawa ng isang unidirectional magnetic field na maaaring maging sanhi ng maginoo magnetic cores na lumapit sa saturation. Gumagamit ang Dufew ng naka-segment na air-gap core structure para mabawasan ang panganib ng saturation ng DC habang pinapanatili ang stable na inductance at epektibong kasalukuyang smoothing performance. Sinusuportahan ng disenyong ito ang maaasahang operasyon sa ilalim ng tuluy-tuloy na pag-load ng DC.

Low-Loss Winding Structure

Ang paikot-ikot na istraktura ay na-optimize para sa mataas na kasalukuyang operasyon ng DC, na tumutulong na mabawasan ang pagkawala ng resistensya ng DC at pagtaas ng temperatura habang pinapanatili ang matatag na pagganap ng kuryente at mahusay na pamamahala ng init. Para sa mga high-current na aplikasyon, ang mga istraktura ng paikot-ikot na foil ay maaari ding ibigay upang bawasan ang kabuuang sukat at pagbutihin ang pag-alis ng init.

Vacuum Impregnation Insulation System

Ang proseso ng vacuum impregnation ay nagpapalakas sa sistema ng pagkakabukod at pinapabuti ang moisture resistance, mekanikal na lakas, at vibration resistance. Kasama ng na-optimize na disenyo ng istruktura, sinusuportahan nito ang maaasahang pangmatagalang operasyon habang pinapanatili ang mababang electromagnetic vibration at mga antas ng ingay na ≤65dB sa ilalim ng mga karaniwang kondisyon ng pagsubok.

Mga Karaniwang Aplikasyon

Inirerekomendang Kundisyon sa Pagpili

Inirerekomenda ang DC Link Reactor kapag:

Teknikal na Pagtutukoy

Paliwanag ng Numero ng Modelo

Halimbawa: CDL-600-0600-EIDA

DC Link Reactor kumpara sa AC Reactor

Kakayahan sa Paggawa at Pagtitiyak ng Kalidad

Dalubhasa ang Dufew Electric sa pagmamanupaktura ng mga bahagi ng power electronics kabilang ang mga reactor, braking resistors, transformer, at customized na mga solusyong elektrikal.

Sinasaklaw ng proseso ng pagmamanupaktura ng Dufew ang magnetic core processing, precision winding, vacuum impregnation, high-temperature curing, at electrical performance testing. Ang bawat yugto ay kinokontrol upang mapanatili ang pare-parehong mga katangian ng elektrikal at maaasahang kalidad ng produkto.

Ang kalidad ng inspeksyon ay sumasaklaw sa insulation resistance, makatiis ng boltahe, inductance, pagtaas ng temperatura, at hitsura. Ang mga pagsubok na ito ay nagpapatunay sa pagganap ng kuryente ng reaktor, pagiging maaasahan ng pagkakabukod, mga katangian ng thermal, at pangkalahatang kalidad ng pagmamanupaktura.

Para sa iba't ibang kinakailangan sa proyekto, nagbibigay ang Dufew ng OEM manufacturing at custom na de-koryenteng disenyo, kasama ng konsultasyon sa engineering at suporta sa teknikal na dokumentasyon. Nagbibigay-daan ito sa produkto na maiangkop sa mga partikular na parameter ng kuryente, kundisyon ng pag-install, at mga application ng system.

FAQ

Q1: Saan naka-install ang DC Link Reactor?

Ang isang DC Link Reactor ay naka-install sa DC bus circuit sa pagitan ng rectifier at inverter na mga seksyon ng isang VFD o power conversion system. Nakakatulong ito sa makinis na pagbabagu-bago ng kasalukuyang DC, bawasan ang mga bahagi ng ripple, at pagbutihin ang katatagan ng DC bus.

Q2: Ano ang pagkakaiba ng produktong ito sa isang AC reactor?

Ang pangunahing pagkakaiba ay ang application circuit. Ang isang AC reactor ay ginagamit sa mga AC circuit upang bawasan ang mga harmonika, limitahan ang kasalukuyang epekto, at pagbutihin ang kalidad ng kuryente. Idinisenyo ang produktong ito para sa mga aplikasyon ng DC bus upang pakinisin ang kasalukuyang ripple at protektahan ang mga bahagi ng DC-side.

Q3: Bakit nangangailangan ang produktong ito ng air-gap core na disenyo?

Ang patuloy na kasalukuyang DC ay maaaring lumikha ng magnetic bias sa core. Ang naka-segment na istraktura ng air-gap ay nakakatulong na maiwasan ang magnetic saturation, mapanatili ang matatag na inductance, at matiyak ang maaasahang operasyon sa ilalim ng mga kondisyon ng DC.

Q4: Maaari bang i-customize ng Dufew ang mga detalye para sa iba't ibang mga application?

Oo. Nagbibigay ang Dufew ng mga customized na solusyon kabilang ang rating ng boltahe, kasalukuyang kapasidad, halaga ng inductance, materyal na paikot-ikot, istraktura ng pag-install, at mga mekanikal na dimensyon ayon sa iba't ibang mga kinakailangan ng system.
