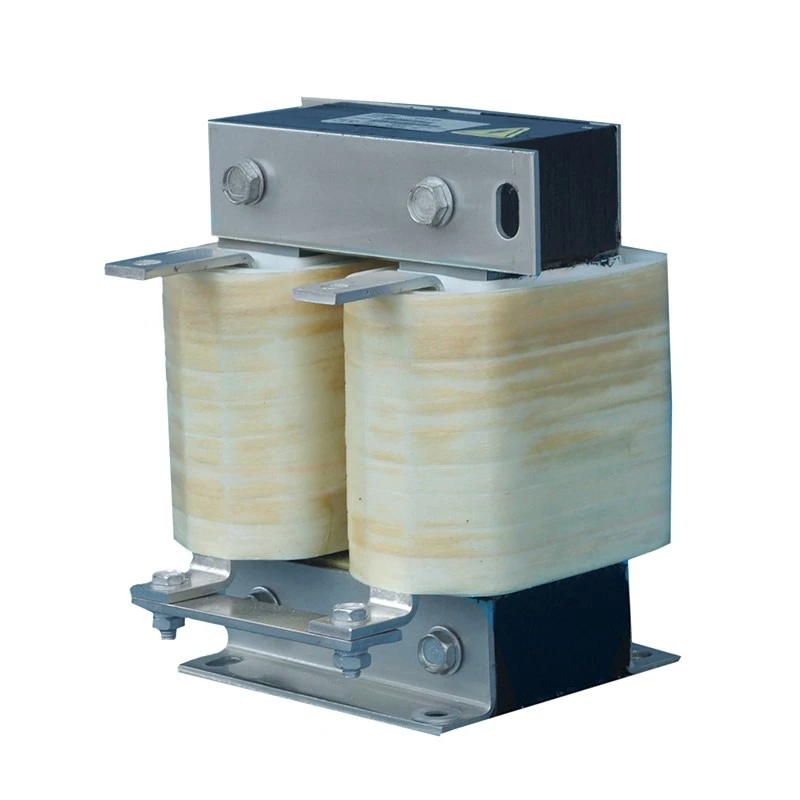

Vertical DC Link Reactor

Ang Vertical DC Link Reactor ay naka-install sa intermediate DC bus circuit ng mga variable frequency drive system upang mapabuti ang DC power stability sa patuloy na operasyon at mga pagbabago sa dynamic na load.

Hindi tulad ng mga pahalang na low-profile na disenyo, nakatutok ang configuration na ito sa pagbabawas ng lapad ng cabinet sa pamamagitan ng patayong nakaayos na core at winding na istraktura. Ang makitid na footprint ay nagbibigay-daan sa maraming bahagi ng drive na magkatabi, na ginagawang angkop para sa mga karaniwang electrical cabinet na may limitadong pahalang na espasyo.

Ang mga reaktor ng Dufew ay ginawa gamit ang:

- Low-loss cold rolled silicon steel cores

- DC bias-resistant segmented air-gap magnetic structures

- Mga sistema ng pagkakabukod ng mataas na temperatura ng Class F

- Paggamot ng vacuum impregnation

- Mga opsyon sa pagpulupot ng tanso o aluminyo

Ang na-optimize na vertical na istraktura ay nagbibigay ng maaasahang pagganap ng inductance, mahusay na pag-alis ng init, at nababaluktot na pagsasama sa mga sistema ng kontrol sa industriya.

Pangunahing Kalamangan

1. Narrow Footprint Design para sa Width-Limited Cabinets

Maraming mga pang-industriyang control cabinet ang nangangailangan ng high-density component installation habang pinapanatili ang isang compact na pangkalahatang lapad. Ang vertical na configuration ay nagpapababa ng pahalang na espasyo sa pag-install, nagbibigay-daan sa mga unit ng drive na mas mahusay na ayusin nang magkatabi, at mas mahusay na ginagamit ang magagamit na depth at taas ng cabinet. Ang istrukturang ito ay partikular na angkop para sa mga cabinet ng VFD kung saan ang lapad ang pangunahing limitasyon sa espasyo.

2. Na-optimize na Vertical Cooling Path

Ang patayong istraktura ay sumusunod sa natural na direksyon ng airflow ng maraming pang-industriya na cabinet, na sumusuporta sa isang bottom-to-top na bentilasyon na landas para sa mas mahusay na pag-alis ng init sa panahon ng patuloy na operasyon. Sa pamamagitan ng pagbabawas ng lokal na akumulasyon ng init at pagpapanatili ng thermal stability sa ilalim ng mga na-rate na load, nakakatulong ang disenyo na matiyak ang pare-parehong pagganap ng kuryente sa panahon ng pangmatagalang operasyon.

3. Matatag na Pagganap ng DC Bus sa ilalim ng Mga Dynamic na Pagkarga

Sa panahon ng acceleration, deceleration, o variable-load na operasyon, ang pagbabagu-bago sa DC bus current ay maaaring magpapataas ng stress sa power parts. Tinutulungan ng reactor ang makinis na pagbabago ng kasalukuyang at bawasan ang epekto ng ripple current, na sumusuporta sa mas matatag na operasyon ng DC bus habang tumutulong na protektahan ang mga capacitor at mga bahagi ng inverter.

4. Compact Mechanical Integration

Ang vertical na istraktura ay na-optimize para sa praktikal na pag-install ng cabinet, na may maliit na pahalang na mounting footprint, stable air-gap positioning, at isang compact terminal arrangement. Ang maaasahang mekanikal na suporta ay nagbibigay-daan sa bahagi na mas madaling maisama sa mga kagamitang pang-industriya habang binabawasan ang mga hadlang sa pangkalahatang layout ng cabinet.

Mga Tampok ng Structural Design

Vertical Magnetic Core Arrangement

Ang vertically positioned magnetic structure ay binabawasan ang occupied cabinet width habang pinapanatili ang kinakailangang inductance performance. Ang makitid na profile ng pag-install nito ay gumagawa ng mahusay na paggamit ng magagamit na espasyo sa cabinet at angkop na angkop sa mga de-koryenteng layout na may mataas na density.

DC Bias Resistant Air-Gap Structure

Ang patuloy na kasalukuyang DC ay maaaring lumikha ng magnetic bias at dagdagan ang panganib ng saturation. Gumagamit ang Dufew ng naka-segment na istraktura ng air-gap para mapanatili ang stable na inductance at pagbutihin ang magnetic linearity, na tumutulong na mabawasan ang panganib ng saturation at suportahan ang maaasahang tuluy-tuloy na operasyon ng DC.

Flexible na Winding Configuration

Ang iba't ibang kasalukuyang mga rating ay nangangailangan ng iba't ibang mga solusyon sa konduktor. Available ang copper at aluminum windings, habang ang foil winding ay maaaring gamitin para sa mga high-current na modelo. Ang na-optimize na istraktura ng paikot-ikot ay nakakatulong na kontrolin ang mga pagkalugi ng kuryente at pahusayin ang pagkawala ng init para sa matatag na pangmatagalang pagganap.

Nangungunang Configuration ng Koneksyon

Ang layout ng terminal ay partikular na idinisenyo para sa vertical cabinet integration, na nagbibigay-daan sa maginhawang koneksyon sa mga upper busbar system habang binabawasan ang espasyo na kinakailangan para sa pahalang na pagruruta ng cable. Nagreresulta ito sa isang mas malinis na pag-aayos ng mga kable at pinapasimple ang pag-install sa mga compact control panel.

Paliwanag ng Numero ng Modelo

Halimbawa: CDL-600-0600-EIDA

Teknikal na Pagtutukoy

Mga Karaniwang Aplikasyon

Vertical DC Link Reactor kumpara sa Horizontal DC Link Reactor

FAQ

Q1: Anong uri ng cabinet ang angkop para sa Vertical DC Link Reactor?

Ito ay angkop para sa mga de-koryenteng cabinet kung saan limitado ang pahalang na espasyo ngunit available ang vertical clearance. Ang makitid na istraktura ay tumutulong sa mga inhinyero na makamit ang mga compact na panloob na layout.

Q2: Ano ang pangunahing pagkakaiba sa pagitan ng patayo at pahalang na disenyo?

Nakatuon ang vertical configuration sa pagbabawas ng lapad ng cabinet, habang ang horizontal configuration ay binuo para sa mga application na may limitadong taas ng cabinet.

T3: Nakakaapekto ba ang direksyon ng pag-install sa pagganap ng reaktor?

Ang pagganap ng kuryente ay nakasalalay sa magnetic na disenyo, halaga ng inductance, at kasalukuyang na-rate. Ang vertical na istraktura ay pangunahing nagpapabuti sa flexibility ng pag-install at pagsasama ng cabinet.

Q4: Maaari bang ipasadya ni Dufew ang disenyo ng reaktor?

Oo. Sinusuportahan ng Dufew ang mga naka-customize na solusyon kabilang ang mga de-koryenteng parameter, dimensyon, mounting structure, at conductor na materyales ayon sa mga kinakailangan ng proyekto.

Kakayahan sa Paggawa at Pagtitiyak ng Kalidad

Dalubhasa ang Dufew Electric sa mga customized na bahagi ng power electronics, kabilang ang DC Link Reactors, AC Reactors, braking resistors, transformer, at kaugnay na mga solusyong elektrikal.

Sa propesyonal na kakayahan sa inhinyero at kontroladong proseso ng pagmamanupaktura, ang Dufew ay nagbibigay ng maaasahang mga solusyon sa reactor para sa industriyal na automation, mga VFD system, at mga application ng power conversion.

Ang mga kakayahan sa paggawa ay kinabibilangan ng:

- Precision core processing

- Paikot-ikot na produksyon

- Pagsasaayos ng air-gap

- Vacuum impregnation

- Pagsubok sa pagganap ng elektrikal

Ang bawat produkto ay na-verify sa pamamagitan ng insulation resistance, makatiis ng boltahe, inductance, pagtaas ng temperatura, at pagsubok sa ingay.

Ang Dufew ay nagpapanatili ng patuloy na pagpapabuti sa pamamahala ng kalidad at mga pamantayan ng produkto. Nagbibigay ang kumpanya ng sertipikasyon sa pamamahala ng kalidad ng ISO, sertipikasyon ng CE, mga ulat sa pagsubok ng produkto, at mga teknikal na dokumento upang suportahan ang mga pandaigdigang customer na pang-industriya.

Packaging at Delivery

Gumagamit ang Dufew ng mga solusyon sa packaging na nakatuon sa pag-export upang matiyak ang ligtas na transportasyon ng mga pang-industriyang reactor.

Kasama sa packaging ang:

- Proteksyon ng kahalumigmigan para sa mga bahagi ng pagkakabukod

- Pinalakas na pag-aayos sa panahon ng transportasyon

- Customized na mga kahoy na kaso para sa malalaking modelo

- Pagkakakilanlan ng produkto at teknikal na dokumentasyon

Ang bawat reaktor ay siniyasat bago ipadala at binibigyan ng mga kinakailangang dokumento ayon sa mga kinakailangan ng proyekto ng customer.
