Sa mga industrial drive system, ang DC Link Reactors ay karaniwang naka-install sa intermediate DC circuit upang mabawasan ang kasalukuyang pagbabagu-bago na dulot ng pagwawasto at mga pagbabago sa pagkarga. Gayunpaman, ang mga tradisyunal na istruktura ng vertical reactor ay maaaring lumikha ng mga hamon sa pag-install sa mga compact cabinet kung saan limitado ang vertical space.

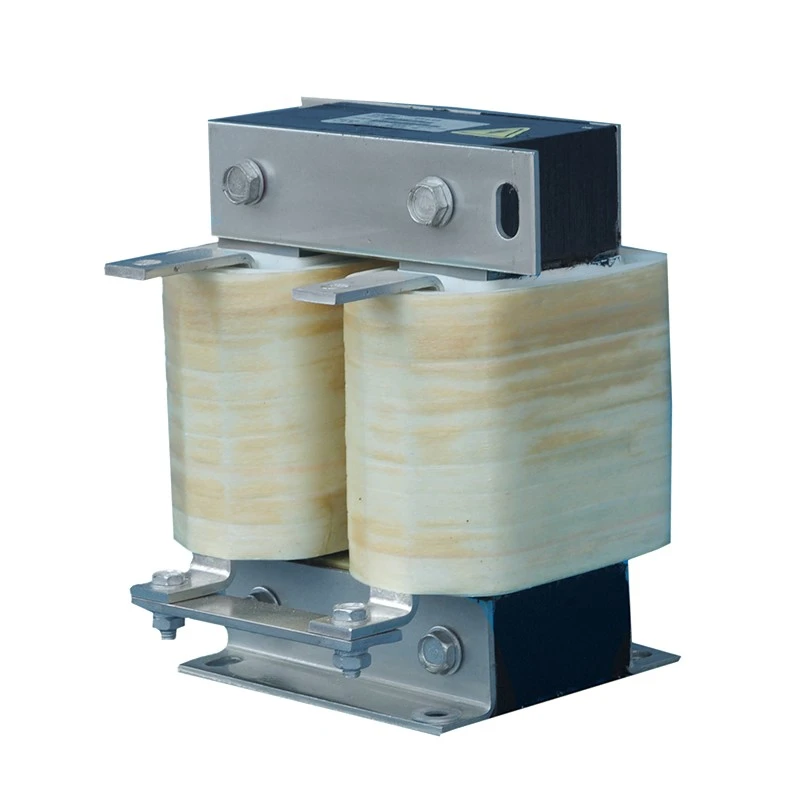

Ang Dufew Electric Horizontal DC Link Reactor ay gumagamit ng flat magnetic structure na may nakaayos na pahalang na core at winding assembly. Binabawasan ng disenyong ito ang pangkalahatang taas habang pinapanatili ang kinakailangang pagganap ng inductance at thermal capability.
Ang reactor ay ginawa gamit ang low-loss cold rolled silicon steel laminations, high-temperature Class F insulation materials, at vacuum impregnation na teknolohiya. Para sa mga high-current na application, available ang bobbinless foil winding structures upang makamit ang mga compact na dimensyon, pinahusay na pag-alis ng init, at matatag na tuluy-tuloy na operasyon.
Hindi tulad ng mga karaniwang vertical reactor, ang horizontal configuration ay nakatutok sa mekanikal na pagsasama, airflow optimization, at flexibility ng layout ng cabinet, na ginagawa itong angkop para sa modernong compact drive equipment.
Maraming mga industrial control cabinet ang may mahigpit na limitasyon sa taas dahil sa multi-layer na VFD arrangement, machine-integrated electrical enclosures, mobile power system, o makitid na DC power cabinet. Binabawasan ng mababang profile na configuration ang pangkalahatang taas habang mas mahusay na ginagamit ang magagamit na lapad ng cabinet, na nagbibigay-daan sa mas madaling pagsasama sa kagamitan na may limitadong espasyo sa pag-install. Kung ikukumpara sa mga nakasanayang vertical reactor, ang kaayusan na ito ay nagbibigay sa mga inhinyero ng higit na kakayahang umangkop kapag nag-o-optimize ng mga layout ng cabinet nang hindi tumataas ang taas ng enclosure.
Ang thermal management ay kritikal para sa mga DC reactor na tumatakbo sa ilalim ng tuluy-tuloy na kasalukuyang. Inilalantad ng pahalang na disenyo ng bentilasyon ang mga paikot-ikot sa daloy ng hangin sa maraming ibabaw, habang ang side ventilation ay nakakatulong na bawasan ang akumulasyon ng init at ang mas malawak na lugar ng pag-aalis ng init ay nagtataguyod ng mas pare-parehong pamamahagi ng temperatura. Ang mga cover ng proteksyon ng IP20 ay idinisenyo upang mapanatili ang epektibong daloy ng hangin, na sumusuporta sa matatag na pagganap sa panahon ng pangmatagalang full-load na operasyon.
Ang mga application tulad ng mga crane, mobile equipment, at industriyal na makinarya ay nangangailangan ng maaasahang mekanikal na katatagan. Ang mas malawak na mounting base ay nagbibigay ng mas malakas na suporta, habang ang multi-point fixing ay nakakatulong na limitahan ang displacement sa panahon ng operasyon. Ang isang matatag na istraktura ng air-gap ay nagpapanatili ng pare-parehong pagganap ng inductance, at ang mga secure na koneksyon sa terminal ay nakakatulong na makatiis sa vibration sa hinihingi na mga pang-industriyang kapaligiran.
Pinapasimple ng pag-aayos ng side terminal ang pagsasama sa makitid na mga de-koryenteng cabinet sa pamamagitan ng pagbabawas ng vertical wiring obstruction at pagpapaikli sa mga distansya ng pagruruta ng DC bus kung naaangkop. Nagbibigay din ito ng mas malinis na pag-aayos ng mga positibo at negatibong cable, na tumutulong sa mga inhinyero na makamit ang isang mas siksik at organisadong de-koryenteng layout.
Halimbawa: CDL-600-0600-EIDA
| Code | Paglalarawan |
|---|---|
| CDL | DC Link Reactor Series |
| 600 | Antas ng Boltahe (600 = 690VDC) |
| 0600 | Na-rate ang Kasalukuyang (0600 = 600A, 2500 = 2500A) |
| EI | Core Structure (EI = Three-phase Core, UI = Single-phase Core) |
| D | Istraktura ng Pag-install (D = Vertical Installation, W = Horizontal Installation) |
| A | Winding Material (A = Aluminum, C = Copper) |
| Parameter | Pagtutukoy |
|---|---|
| Na-rate na Boltahe | 220VAC / 380VAC / 690VAC / 1140VAC |
| Dalas ng Pagpapatakbo | 50Hz / 60Hz / Hanggang 500Hz |
| Na-rate na Kasalukuyan | 5A - 3800A |
| Kakayahang Overload | 1.5 beses na na-rate ang kasalukuyang para sa 60 segundo, pagitan ng 1 oras |
| Pagbaba ng Boltahe | 0.5% / 1% / 2% / 4% |
| Lakas ng Dielectric | 3000VAC / 50Hz / 5mA / 1Min |
| Paglaban sa pagkakabukod | ≥100MΩ (1000VDC) |
| Marka ng Proteksyon | IP00 / IP20 |
| Klase ng Insulasyon | T40 / Class F (155℃) |
| Flame Retardant Grade | UL94V-2 |
| Antas ng Ingay | ≤65dB (Nasubok sa 1 metrong pahalang na distansya mula sa reaktor) |
| Buhay ng Serbisyo | ≥15 taon |
| Mga pamantayan | IEC289:1987 Reactor Standard / GB10229-88 Reactor Standard (Katumbas ng IEC289:1987) / JB9644-1999 Reactor para sa Semiconductor Electrical Drives |
Ang pahalang na core at winding arrangement ay makabuluhang binabawasan ang kabuuang taas ng pag-install kumpara sa mga conventional vertical DC reactors.
Nakakatulong ang disenyong ito:
- Magkasya sa mga ultra-manipis na VFD cabinet na may limitadong vertical clearance
- Suportahan ang multi-layer na mga layout ng cabinet nang hindi nakakasagabal sa mga upper component
- Pagbutihin ang paggamit ng espasyo sa mga compact electrical enclosures
- Pasimplehin ang pagsasama sa mga control system na naka-mount sa makina
Ang patag na istraktura ay partikular na angkop para sa makitid at pahabang mga cabinet kung saan ang taas ay ang pangunahing limitasyon sa pag-install.
Ang thermal management ay kritikal para sa mga DC reactor na tumatakbo sa ilalim ng patuloy na kasalukuyang pagkarga.
Pinapabuti ng pahalang na disenyo ang pagwawaldas ng init sa pamamagitan ng:
- Mas malawak na paikot-ikot na ibabaw na nakalantad sa daloy ng hangin
- Mga side ventilation channel na nagpapababa ng heat accumulation
- Higit na pare-parehong pamamahagi ng temperatura sa panahon ng pangmatagalang operasyon
- Mga katugmang disenyo ng proteksyon ng IP20 nang hindi hinaharangan ang mga daanan ng daloy ng hangin
Kung ikukumpara sa mga istrukturang nakasalansan nang patayo, nakakatulong ang pahalang na daanan ng airflow na bawasan ang mga lokal na hot spot at pagpapabuti ng katatagan ng pagpapatakbo.
Ang mga kagamitang pang-industriya gaya ng mga mobile power system, kagamitan sa pag-angat, at mabibigat na makinarya ay maaaring makaranas ng tuluy-tuloy na mekanikal na panginginig ng boses.
Ang reactor ay gumagamit ng isang reinforced horizontal mounting structure na nagtatampok ng:
- Mas malawak na base na suporta para sa pinabuting mekanikal na katatagan
- Maramihang mga fixing point upang mabawasan ang panganib sa pag-alis
- Matatag na air-gap positioning upang mapanatili ang pare-parehong inductance
- Secure side terminal arrangement para mabawasan ang cable stress
Pinapabuti ng disenyong ito ang pagiging maaasahan sa mga application na nangangailangan ng pangmatagalang operasyon sa ilalim ng mga kondisyon ng vibration.
Ang mahusay na pag-aayos ng cable ay mahalaga sa mga de-koryenteng cabinet na may mataas na density.
Ang pahalang na pagsasaayos ay nagbibigay ng:
- Positibo at negatibong mga terminal na nakaposisyon sa gilid para sa mas madaling pagruruta ng cable
- Nabawasan ang vertical obstruction sa loob ng cabinet
- Mas maikli at mas malinis na koneksyon ng DC bus
- Pinahusay na paghihiwalay sa pagitan ng DC positibo at negatibong mga landas ng mga kable
Ang naka-optimize na layout ng mga kable ay tumutulong sa mga inhinyero na makamit ang isang mas malinis na disenyo ng cabinet habang pinapahusay ang kahusayan sa pag-install at pagiging naa-access sa pagpapanatili.
Tamang-tama ang Horizontal DC Link Reactor para sa mga ultra-manipis na electrical control cabinet na ginagamit sa mga machine tool, compact production lines, at integrated automation equipment kung saan limitado ang vertical installation space ngunit available ang cabinet depth.
Ang mababang-taas na istraktura ay nagpapahintulot sa mga inhinyero na i-install ang reaktor nang hindi tumataas ang mga sukat ng cabinet, na ginagawa itong angkop para sa mga disenyo ng kagamitan na sensitibo sa espasyo.
Sa mga multi-layer na VFD cabinet assemblies, ang bawat drive section ay may limitadong vertical clearance dahil sa stacked component arrangement.
Nakakatulong ang pahalang na istraktura na maiwasan ang interference sa upper at lower equipment layer habang pinapanatili ang stable na DC bus current performance, ginagawa itong angkop para sa mga compact drive cabinet na may mataas na density ng bahagi.
Ang mga mobile generator set, mga power supply na naka-mount sa sasakyan, at mga portable drive system ay kadalasang nangangailangan ng mga compact electrical enclosure na may mahigpit na limitasyon sa taas.
Ang flat-profile na disenyo ay nagbibigay-daan sa pahalang na pag-install sa loob ng mababang clearance na housing habang pinapanatili ang maaasahang operasyon sa ilalim ng vibration at mga mobile na kondisyon sa pagtatrabaho.
Para sa mga electrical room o control cabinet na nakaayos sa mahabang linear na configuration, kung saan pinaghihigpitan ang taas ng cabinet ngunit available ang panloob na lalim, ang horizontal reactor ay nagbibigay ng praktikal na solusyon sa pag-install.
Ang patag na istraktura nito ay nagbibigay-daan sa mas mahusay na paggamit ng espasyo sa sahig ng cabinet at pinapasimple ang pag-aayos ng panloob na bahagi.
Ang mga kagamitan sa electroplating at electrolysis ay karaniwang gumagamit ng makitid na DC power cabinet kung saan limitado ang espasyo ng busbar at taas ng pagkakabit.
Ang pahalang na DC Link Reactor ay maaaring i-install sa isang flat configuration upang patatagin ang DC current output habang umaangkop sa mga compact rectifier cabinet layout.
| Paghahambing | Pahalang na DC Link Reactor | Vertical DC Link Reactor |
|---|---|---|
| Istruktura | Flat core at pahalang na paikot-ikot na layout | Vertical stacked core structure |
| Space sa Pag-install | Idinisenyo para sa mga cabinet na mababa ang taas | Nangangailangan ng mas malaking vertical clearance |
| Pagsasama-sama ng Gabinete | Angkop para sa mga compact at customized na layout | Angkop para sa mga maginoo na cabinet |
| Paraan ng Paglamig | Pahalang na daloy ng hangin na may mas malawak na lugar ng pag-aalis ng init | Vertical na disenyo ng airflow |
| Pag-aayos ng mga kable | Pinapasimple ng mga side terminal ang compact routing | Ang mga patayong terminal ay nangangailangan ng karagdagang taas |
| Katatagan ng Mekanikal | Ang mas malawak na base ay nagpapabuti sa vibration resistance | Mas maliit na istraktura ng footprint |
Dalubhasa ang Dufew Electric sa mga customized na bahagi ng power electronics, kabilang ang DC Link Reactors, AC Reactors, braking resistors, transformer, at kaugnay na mga solusyong elektrikal.
Sa may karanasang mga koponan sa engineering at kontroladong proseso ng pagmamanupaktura, nagbibigay ang Dufew ng maaasahang mga produkto ng reactor para sa mga VFD system, industriyal na automation, at mga application ng power conversion.
Kasama sa mga kakayahan sa produksyon ang:
- Precision core processing at winding manufacturing
- Pag-optimize ng istraktura ng air-gap ng DC
- Vacuum impregnation at insulation treatment
- Pagsusuri ng elektrikal na pagganap at pagiging maaasahan
Ang bawat reactor ay napatunayan sa pamamagitan ng mga pangunahing inspeksyon tulad ng insulation resistance, makatiis ng boltahe, inductance, pagtaas ng temperatura, at pagsubok sa ingay.
Patuloy na pinapabuti ng Dufew Electric ang sistema ng pamamahala ng kalidad nito at mga pamantayan ng produkto. Nagbibigay ang kumpanya ng sertipikasyon sa pamamahala ng kalidad ng ISO, sertipikasyon ng CE, mga ulat sa pagsubok ng produkto, at teknikal na dokumentasyon upang suportahan ang mga proyekto ng customer sa buong mundo.
Nag-aalok ang Dufew ng OEM manufacturing, customized na disenyo, at suporta sa engineering batay sa mga partikular na kinakailangan sa aplikasyon.
Naglalapat ang Dufew Electric ng mga propesyonal na solusyon sa packaging upang protektahan ang pagganap ng reactor sa panahon ng internasyonal na transportasyon.
Kasama sa mga hakbang sa packaging ang:
- Moisture-proof at proteksyon sa pagkakabukod
- Pinatibay na pag-aayos upang maiwasan ang pinsala sa epekto
- Export-standard na mga wooden case para sa malalaking reactor
- Mga label ng produkto at teknikal na dokumento para sa madaling pag-install
Ang bawat unit ay siniyasat bago ipadala at ihahatid na may mga kinakailangang detalye, mga ulat sa pagsubok, at mga naka-customize na solusyon sa packaging.
Sinusuportahan ng Dufew ang mga batch order, mga proyekto ng OEM, at mga kinakailangan sa paghahatid sa buong mundo.
Ang disenyong ito ay inirerekomenda kapag ang de-koryenteng kabinet ay may limitadong taas ngunit sapat na lapad o lalim. Ang patag na istraktura ay tumutulong sa mga inhinyero na isama ang unit sa mga compact cabinet habang pinapanatili ang maaasahang pagganap ng DC bus.
Hindi. Pangunahing nakasalalay ang pagganap ng elektrikal sa disenyo ng inductance, istraktura ng magnetic, kasalukuyang rating, at teknolohiya ng paikot-ikot. Pangunahing pinapabuti ng pahalang na configuration ang flexibility ng pag-install, kahusayan sa paglamig, at pagsasama ng cabinet.
Oo. Nagbibigay ang Dufew ng mga customized na solusyon kabilang ang kasalukuyang na-rate, mga kinakailangan sa boltahe, mga halaga ng inductance, mga sukat, paraan ng pag-mount, at mga paikot-ikot na materyales ayon sa mga kinakailangan ng kagamitan ng customer.
Oo. Ang reinforced mounting structure at stable air-gap design ay nagpapabuti sa mekanikal na pagiging maaasahan. Maaari itong ilapat sa mga kagamitang pang-industriya na nakalantad sa tuluy-tuloy na panginginig ng boses, tulad ng mga mobile system, kagamitan sa pag-angat, at makinarya na mabigat.
